GRAFENWEIHER Centre (Barrage 06)
( Inondation défensive )
Secteur Fortifié
SFV - SF Vosges
Sous Secteur
Philippsbourg
Quartier
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
Commune
STURZELBRONN (57230)
Lieu-dit / Parcelle
Graffenweiher
Coordonnées
49.021675 - 7.607198
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
CONSTRUCTION, Description
- hauteur de la retenue d'eau : 1 m
- surface inondée maximum : 85.040 m²
- volume de l'inondation : 52.350 m³
- durée de remplissage : 10,5 jour
- source d'eau : débit du ruisseau de 900 à 1.080 m³/h et 2.000 m³/h avec la vidange du réservoir de Langweiher.
- surface inondée maximum : 85.040 m²
- volume de l'inondation : 52.350 m³
- durée de remplissage : 10,5 jour
- source d'eau : débit du ruisseau de 900 à 1.080 m³/h et 2.000 m³/h avec la vidange du réservoir de Langweiher.
CONSTRUCTION, Mission, ou Fonction de l'objet
Element du système d'innondation défensive des vallées du Rothenbach et du Schwartzbach. Ces derniers s'étendaient sur prés de 8 Km entre Grafenweiher et Windstein.
EQUIPEMENT, Divers
Poutrelle retrouvée au niveau des seuils de fossé AC en aval.
ETAT ACTUEL , Etat - utilisation actuelle
Une passerelle en bois à été construite à quelques en mètres en amont pour permettre à un sentier de randonnée de franchir le Rothenbach.

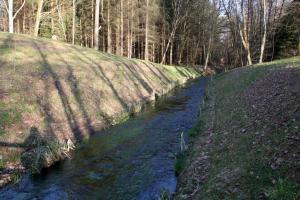

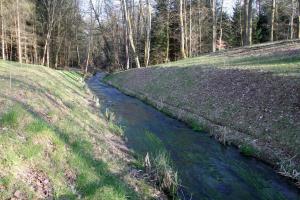

La surface inondé dans le passé est actuellement une tourbière signalé au randonneur. Un chenal impressionnant correspond peut-être à la cunette d'origine.
La surface inondé dans le passé est actuellement une tourbière signalé au randonneur. Un chenal impressionnant correspond peut-être à la cunette d'origine.
HISTORIQUE, Chronologie

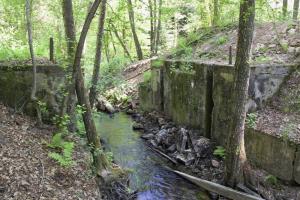

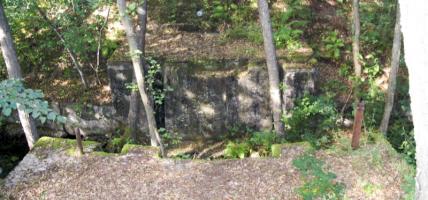

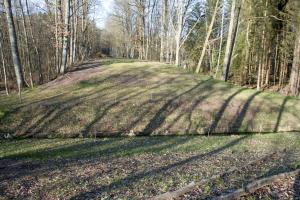

Le pertuis est aménagé sur une digue qui n'a jamais été achevée. Une forge en construction aurait été rachetée pour interdire toute concurrence. Ces installations sont encore visible au bord de la route de Sturzelbronn.
