BREHAIN - A6

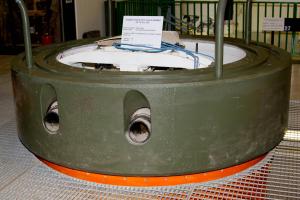

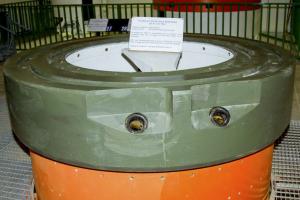

Une note de service du 3e Bureau de la 3° Armée en date du 1er juin, mentionne que la mise en place des deux armes mixtes dont dispose encore la 3° Armée seront attribuées à l'ouvrage de ROCHONVILLERS (choix de la tourelle à effectuer par le commandant du 6° CA) et l'autre à l'ouvrage de BRÉHAIN (choix à faire par le commandant du 42° CA).

Les travaux de mise en place des armes dans les tourelles rendent ces organes inutilisables pour le tir. Les travaux ne devront être entrepris qu'après l'autorisation du général commandant l'Armée, à lui demander au plus tard la veille au soir du jour fixé pour le commencement des travaux.
Source(s) :
SHD 29N136 - 3° Armée n° 3956/3-G

Le PC Artillerie de l'ouvrage de BRÉHAIN est renseigné par les observatoires rattachés suivants :
- O7 - Observatoire CORF du HAUT de la VIGNE
- O10 - Observatoire CORF de la FERME du BOIS du FOUR
- O11 - Bloc 3 de l'ouvrage
- O12 - Casemate de CRUSNES Ouest
- O13 - Bloc 4 de l'ouvrage de ROCHONVILLERS

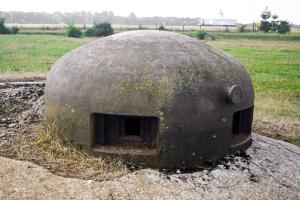

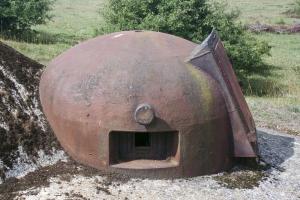

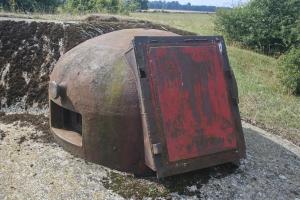

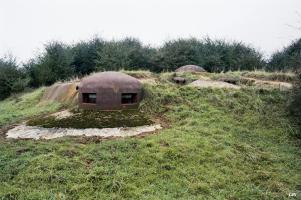

La cloche GFM du bloc 3 a été modifiée après guerre pour pouvoir être utilisée comme issue de secours.

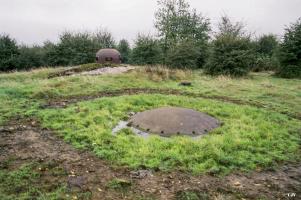

L'ouvrage de BRÉHAIN présente la particularité de n'être doté que de blocs cuirassés, c'est à dire munis exclusivement de cloches et de tourelles sans aucun créneau en façade (à l'exception des blocs d'entrée).

L'ouvrage de BRÉHAIN a été construit par la Sté BALLOT de Paris, adjudicataire du marché.

Cout de construction : 84 Mio Fr (1930).

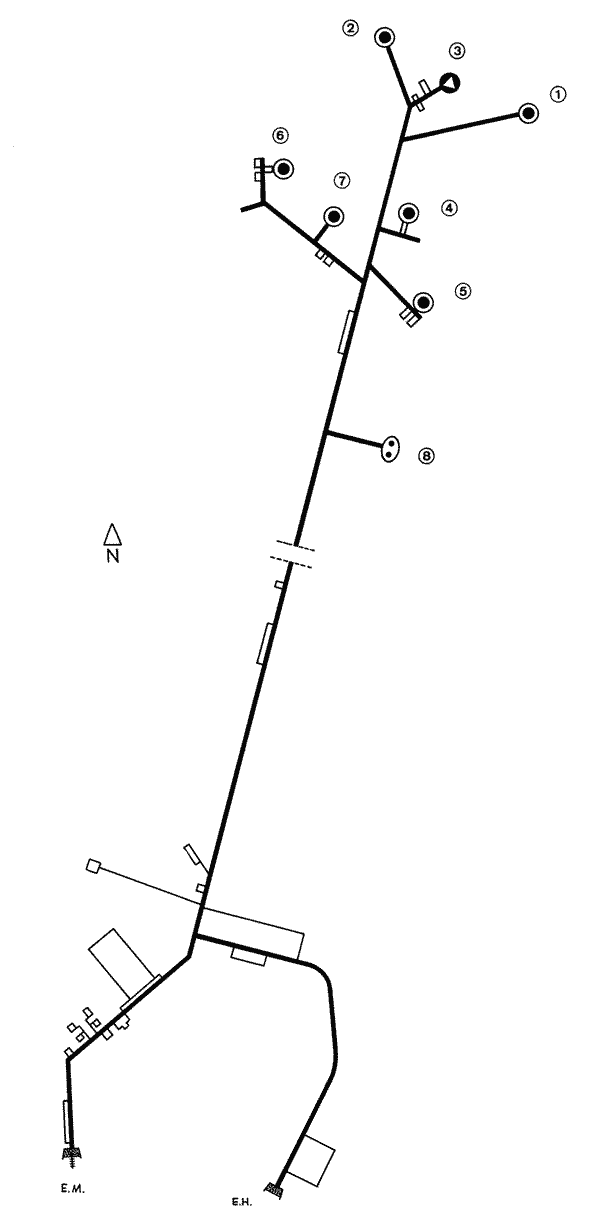

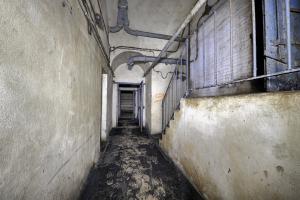

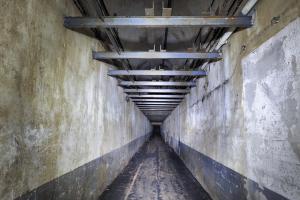

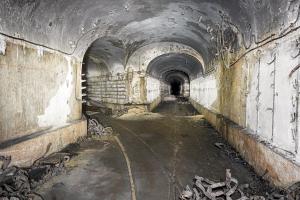

L'ouvrage de BRÉHAIN est un ouvrage d'artillerie doté de huit blocs et de deux entrées.

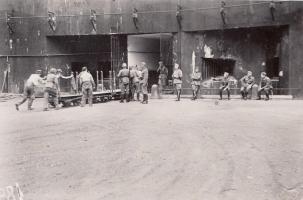

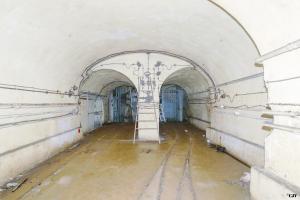

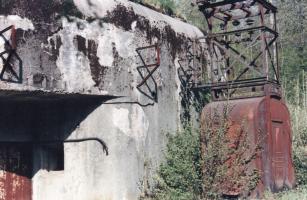

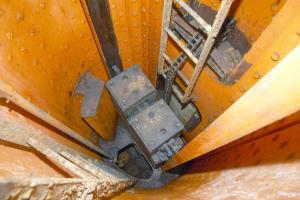

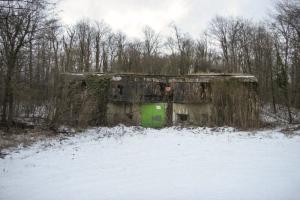

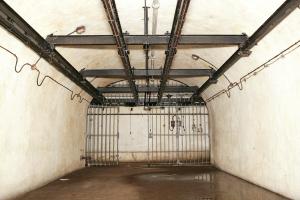

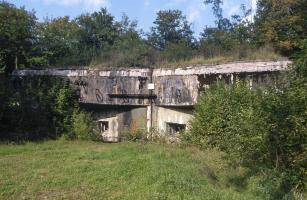

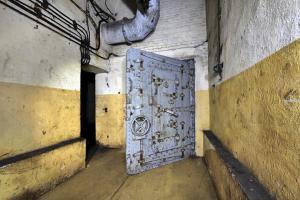

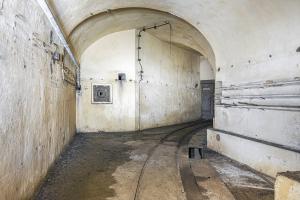

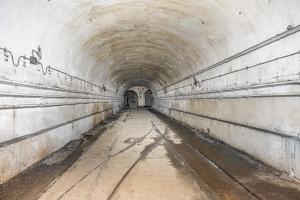

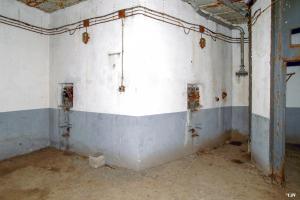

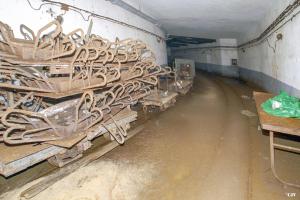

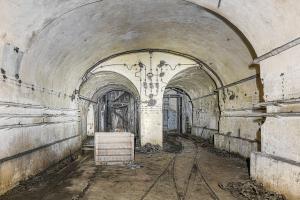

L'entrée des munitions : entrée pour voie-ferrée, en puits. La voie ferrée n'ayant jamais été réalisée, l'approvisionnement de l'ouvrage se fait par camion, ce qui le classe dans le type BcM1.

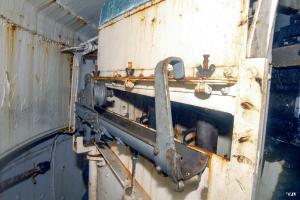

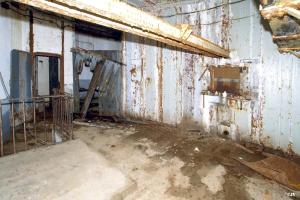

- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31 interchangeable avec un canon antichar de 47 mm monté sur bi-rail
- 8 créneaux pour fusil mitrailleurs dont 3 en façade pour la défense rapprochée, un de porte et 4 en intérieur pour la défense de l'accès du bloc.

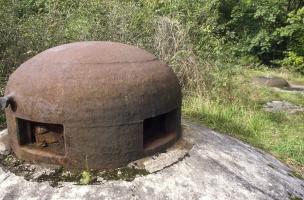

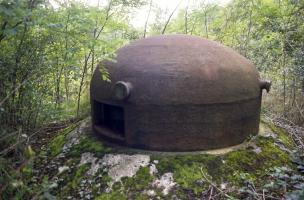

- 2 cloches GFM type A (FM 24/29 et mortier de 50)

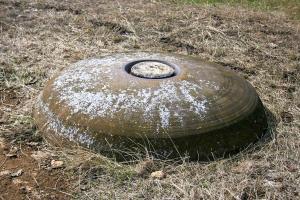

- 1 cloche LG (non équipée de son lance-grenade en 1940)

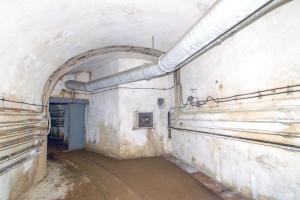

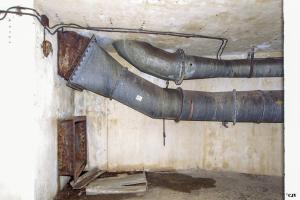

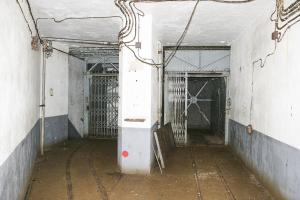

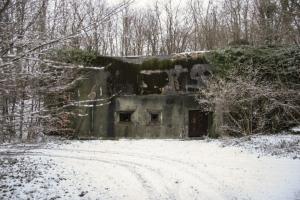

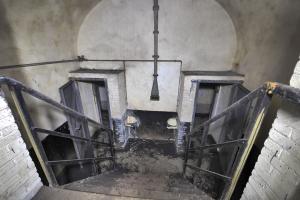

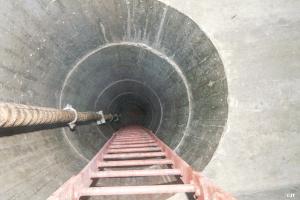

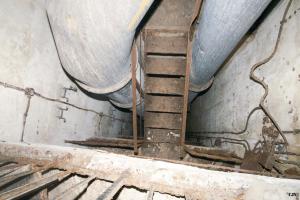

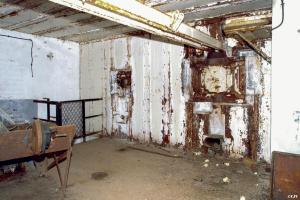

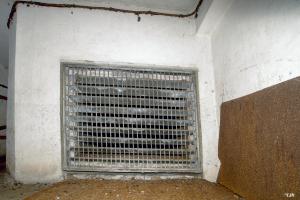

L'entrée des hommes : entrée en puits
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31 interchangeable avec un canon antichar de 47 mm monté sur bi-rail
- 4 créneaux pour fusil mitrailleurs dont un de porte et un dans le couloir d'entrée pour la défense rapprochée de l'accès du bloc

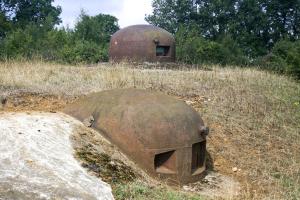

- 2 cloches GFM type A (FM 24/29 et mortier de 50).

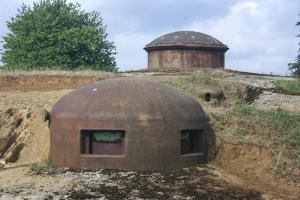

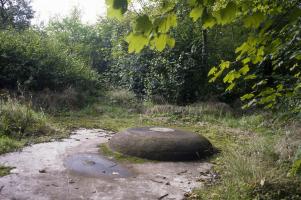

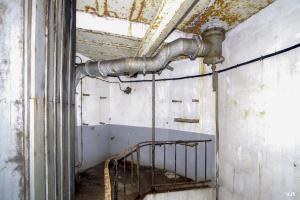

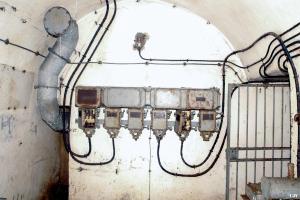

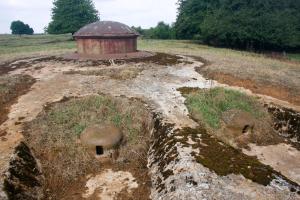

Le bloc 1 :

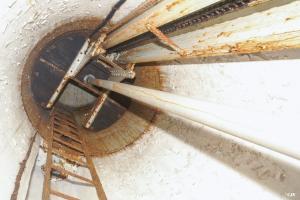

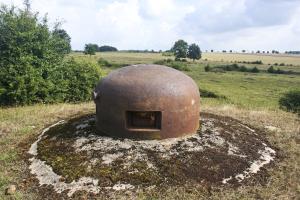

- 1 cloche GFM type A (FM 24/29 et mortier de 50)

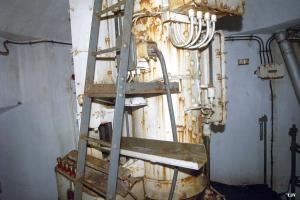

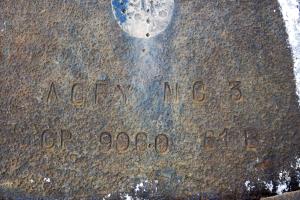

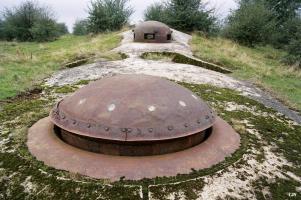

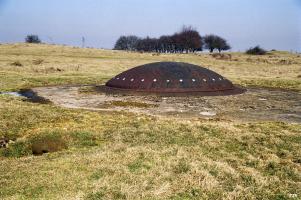

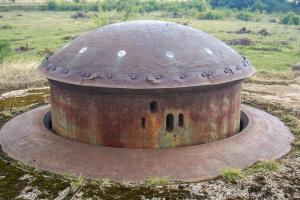

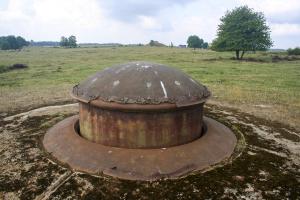

- 1 tourelle de mitrailleuses (jumelage de mitrailleuses Reibel MAC 31) numéro 35.

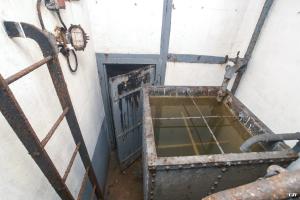

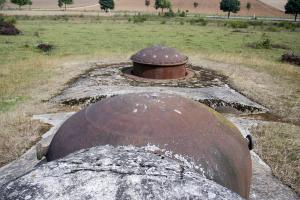

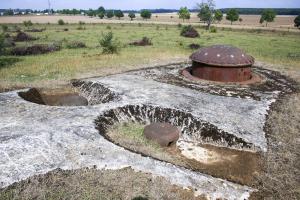

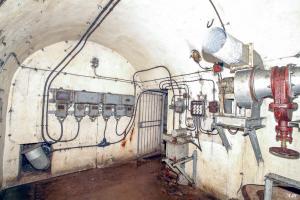

Le bloc 2 :

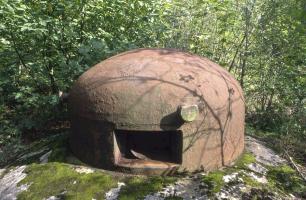

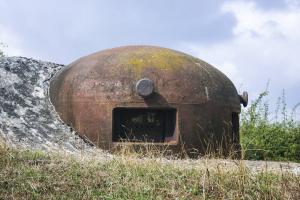

- 1 cloche GFM type A (FM 24/29 et mortier de 50)

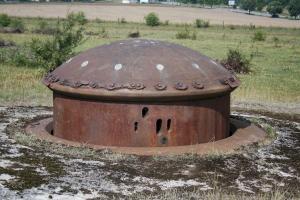

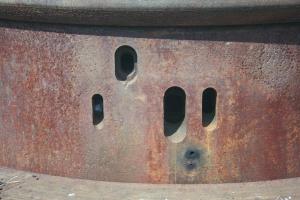

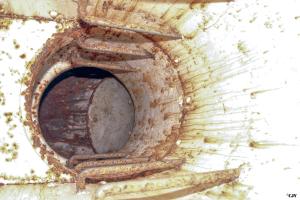

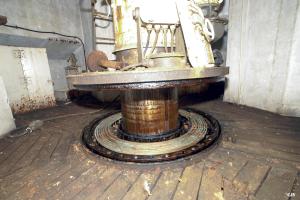

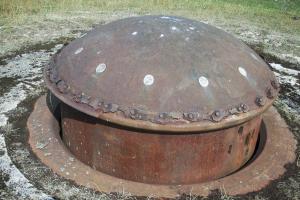

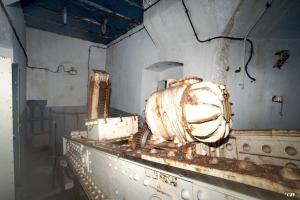

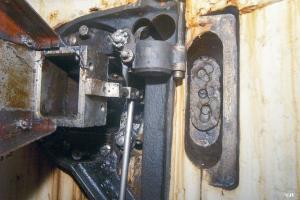

- 1 tourelle de mitrailleuses (jumelage de mitrailleuses Reibel MAC 31) numéro 37.

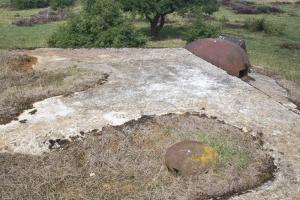

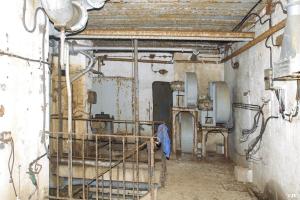

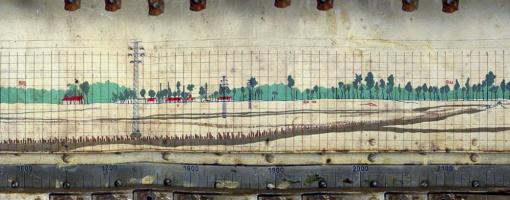

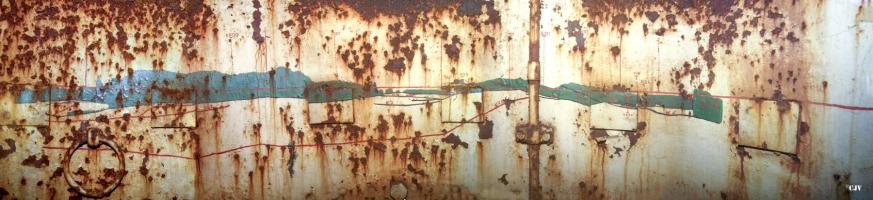

Le bloc 3 : observatoire d'artillerie O11

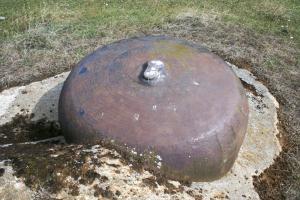

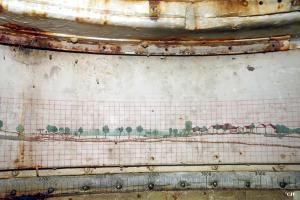

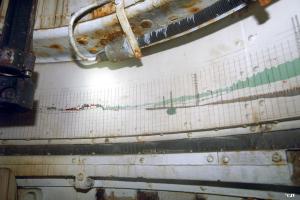

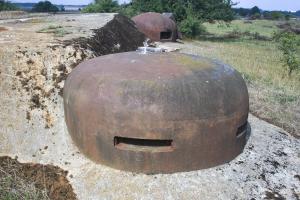

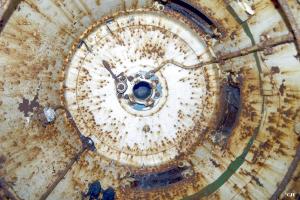

- 1 cloche VDP (Vision directe et Périscopique) destinée à l'observation d'artillerie
- 1 cloche GFM type A (FM 24/29 et mortier de 50) utilisée avec un périscope J2 comme cloche conjuguée.

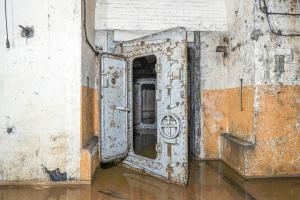

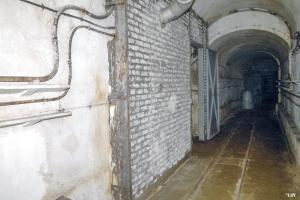

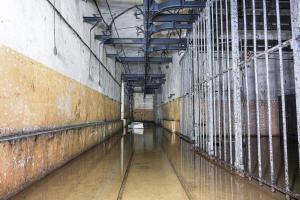

Le bloc 4 :

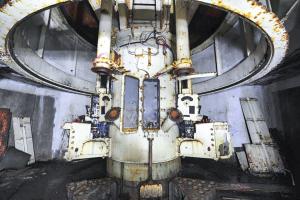

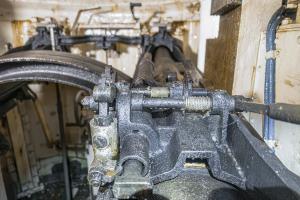

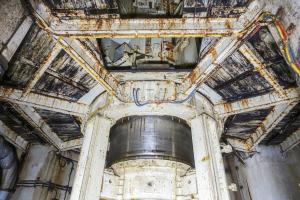

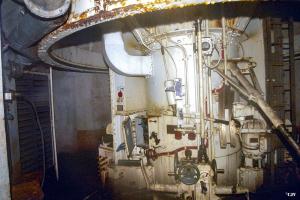

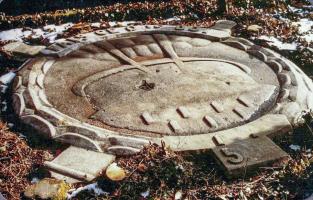

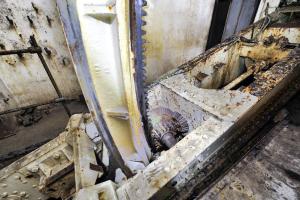

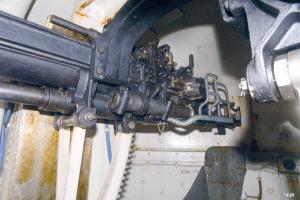

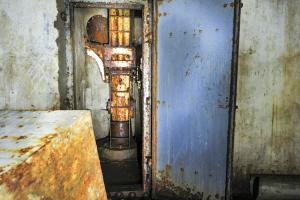

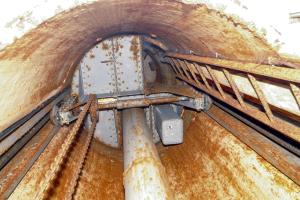

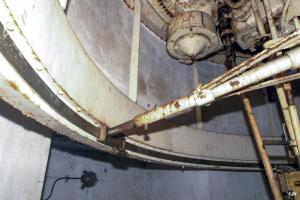

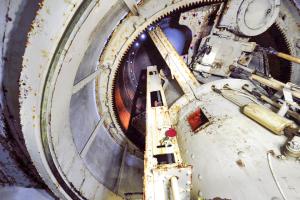

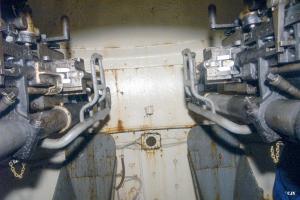

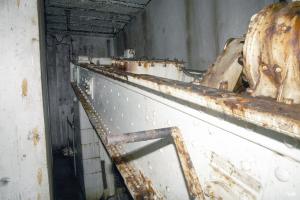

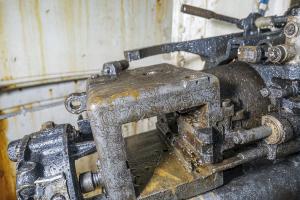

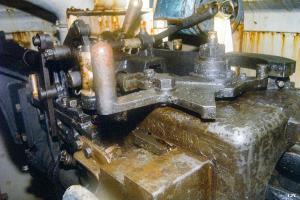

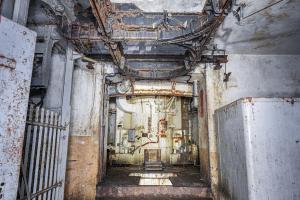

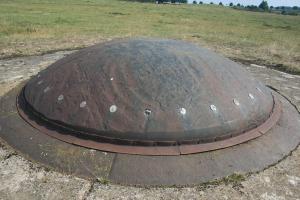

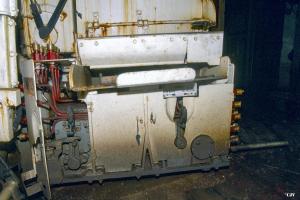

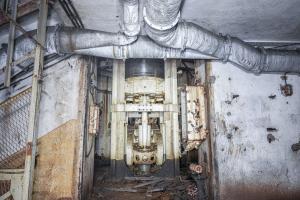

- 1 tourelle de 75 mle 33 numéro 216.

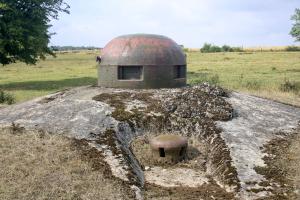

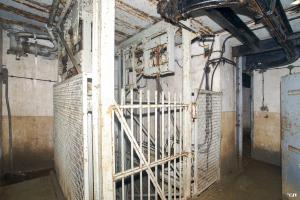

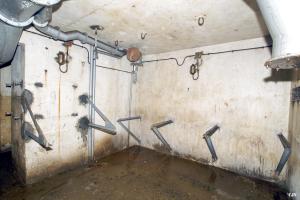

Le bloc 5 :

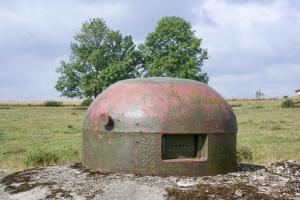

- 1 cloche GFM type A (FM 24/29 et mortier de 50)

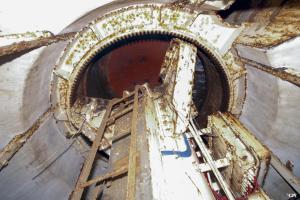

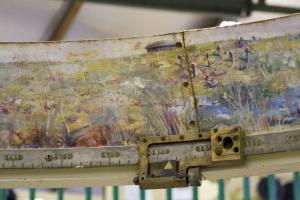

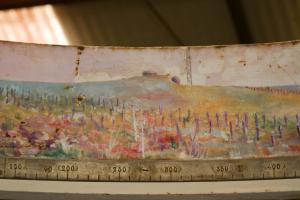

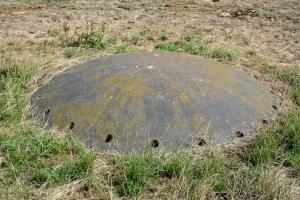

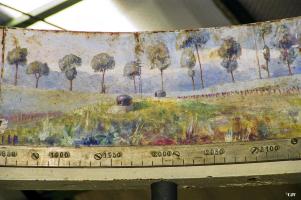

- 1 tourelle pour deux obusiers de 135 numéro 115.

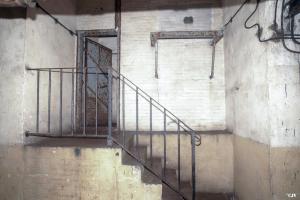

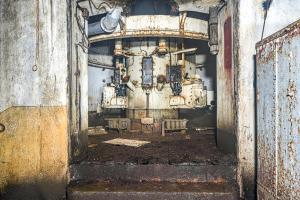

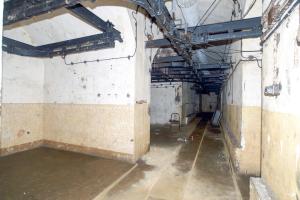

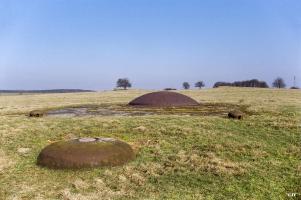

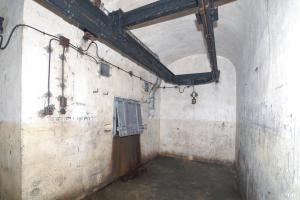

Le bloc 6 :

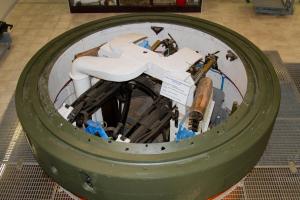

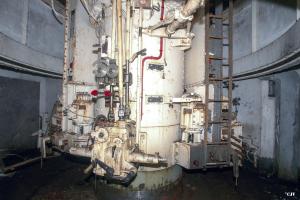

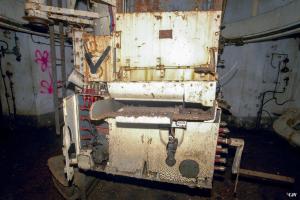

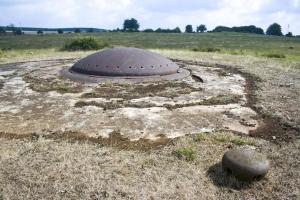

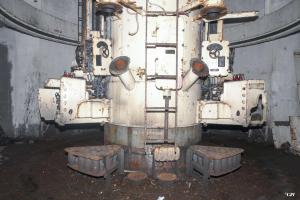

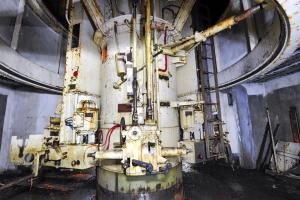

- 1 tourelle de 75 mle 33 numéro 210
- 1 cloche LG (Non équipée de son lance-grenades).

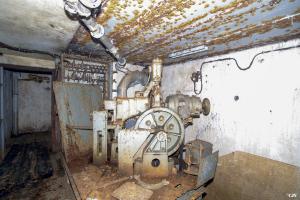

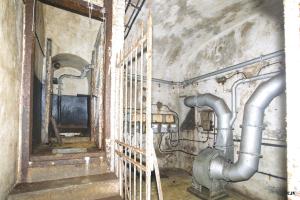

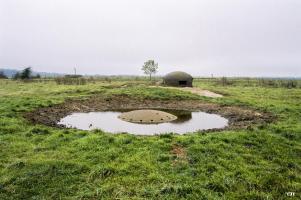

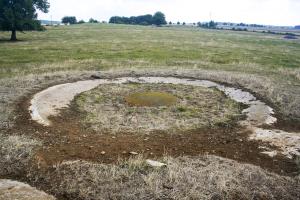

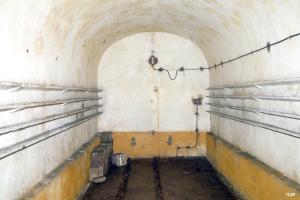

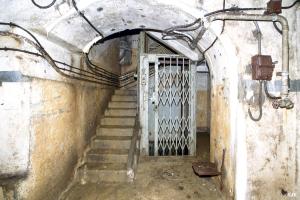

Le bloc 7 :
- 1 cloche GFM type A (FM 24/29 et mortier de 50)

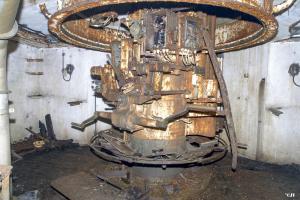

- 1 tourelle de mortiers de 81 mm numéro 311.

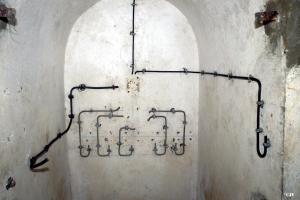

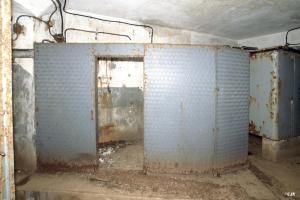

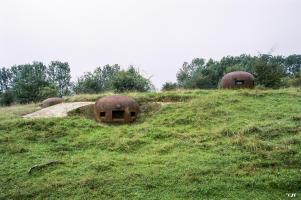

Le bloc 8 :
- 1 cloche GFM type A (FM 24/29 et mortier de 50)

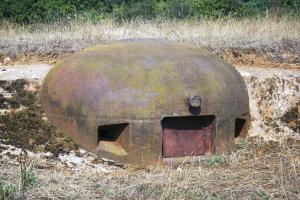

- 2 cloches pour jumelage de mitrailleuses Reibel MAC 31.

Pour mémoire :
La casemate C2 était initialement un bloc d'infanterie de l'ouvrage de BRÉHAIN auquel elle aurait du être reliée.
Selon le projet de la CORF reporté en 2e cycle, il était prévu un bloc armé avec une seconde tourelle de 135 mm (bloc 9), cette casemate aurait alors été le bloc 10.

Un fossé antichar était construit sur les avants de l'ouvrage au niveau de la route prés du bloc 1.

Ouvrage A6.
Le bloc 3 est l'observatoire référencé O11 pour l'artillerie.

La numérotation allemande de l'ouvrage était Werk 565.

Le numéro d'abonné au réseau téléphonique de la fortification Maginot du central d'artillerie de l'ouvrage de BRÉHAIN était 346.

L'effectif théorique de l'ouvrage de BRÉHAIN comprenait 615 hommes et 22 officiers principalement issus du 128° RIF pour l'infanterie, de la 23° Batterie du 152° RAP pour l'artillerie et du 142° Bataillon du Génie.

Cdt d'ouvrage : Cdt VANIER
Cdt l'artillerie : Lt TABA
Cdt l'infanterie : Cne AUBERT puis Lt LEPERCQ à compter du 17 mai 1940
Cdt le Génie : Cne VIARD
Major d'ouvrage : Lt BEAUFORT

Bloc 1 : ?
Bloc 2 : ?
Bloc 3 : SLt KARVEHEM
Bloc 4 : Lt LAPERCHE
Bloc 5 : Lt GRAVEEL
Bloc 6 : SLt LAURENT
Bloc 7 : SLt LEON
Bloc 8 : ?
EH : ?
EM : Lt DARHEIDT ?

Transmissions (Génie) : Lt MONTEIL, AC Charles THIBIAS.

Effectif théorique de l'ouvrage :

Total : 23 / 81 / 517

Infanterie :
- Bloc 1 : 0 / 2 / 16
- Bloc 2 : 0 / 2 / 16
- Bloc 6 : 0 / 0 / 3
- Bloc 8 : 0 / 2 / 20
- EM : 1 / 3 / 21
- EH : 0 / 2 / 17
- Commandement : 6 / 15 / 57

Artillerie :
- Bloc 3 : 1 / 4 / 7
- Bloc 4 : 1 / 5 / 47
- Bloc 5 : 1 / 5 / 44
- Bloc 6 : 1 / 5 / 47
- Bloc 7 : 1 / 4 / 30
- Commandement : 4 / 9 / 37

Génie :
- Electromécaniciens : 3 / 13 / 69
- Radios : 0 / 1 / 18
- Télégraphistes : 1 / 3 / 14
- Chemin de fer : 1 / 4 / 25
- Sapeurs - Mineurs : 1 / 3 / 29

Santé : 1 / 2 / 0
Source(s) :
Répertoire Fortifications SF Crusnes (33N18)

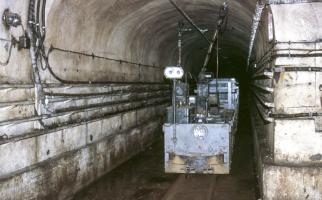

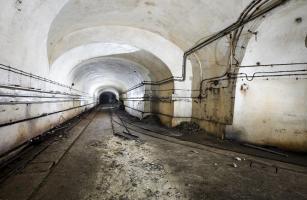

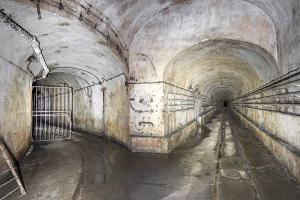

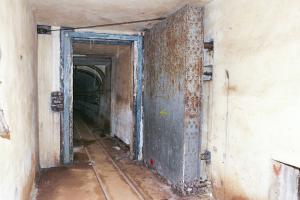

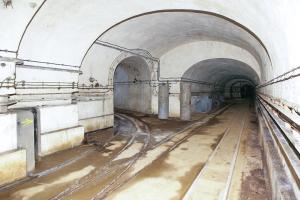

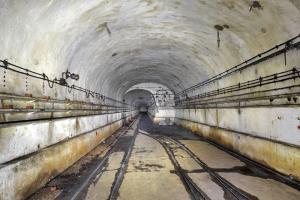

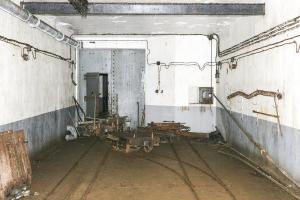

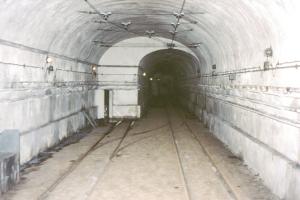

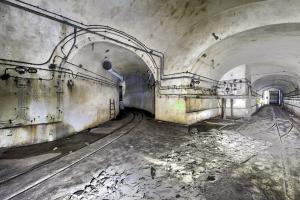

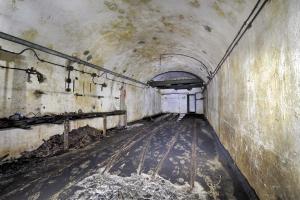

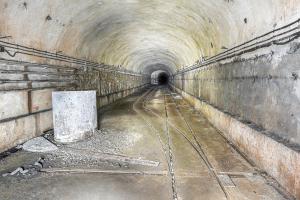

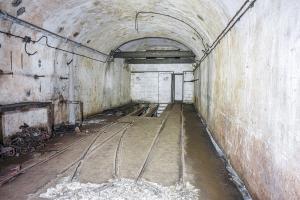

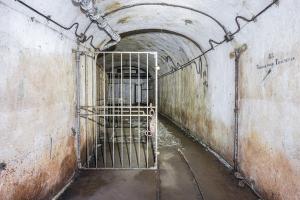

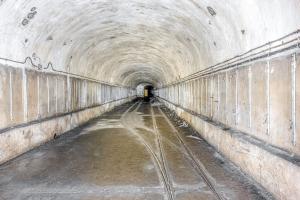

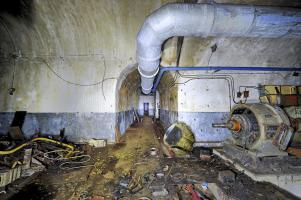

L'ouvrage était doté en 1939 de 3 locotracteurs Vétra pour voie de 60.
En décembre 1947, ces locotracteurs sont toujours présents, tous en état de fonctionnement
Source(s) :
Energie électrique dans les ouvrages - Etat D - Traction - Secteur 1

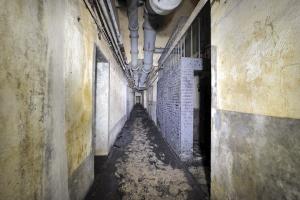

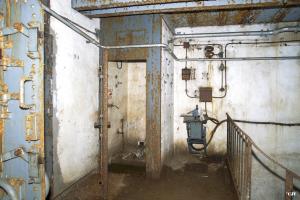

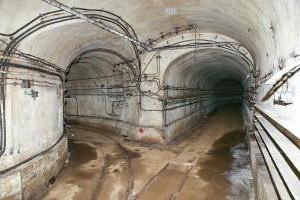

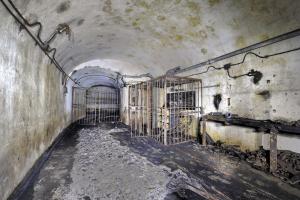

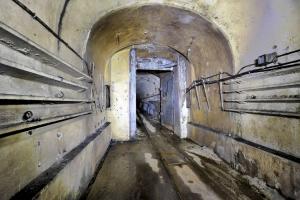

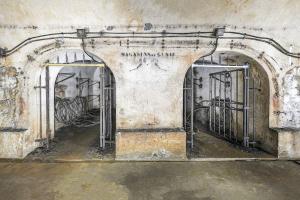

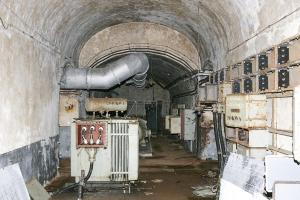

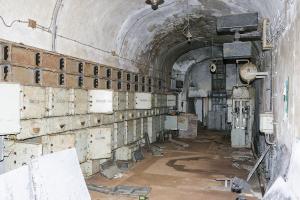

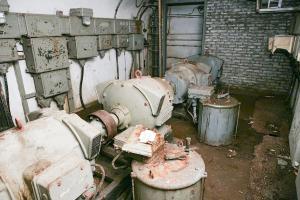

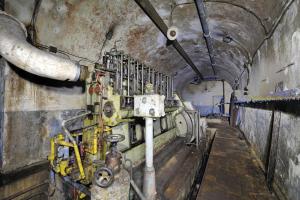

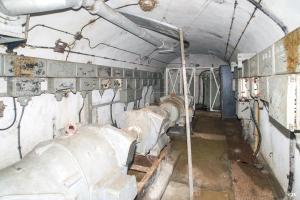

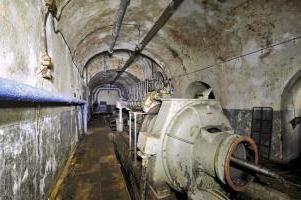

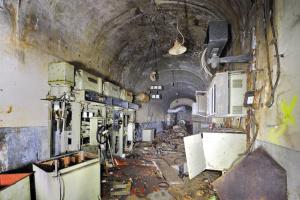

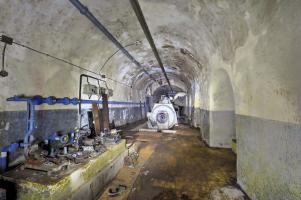

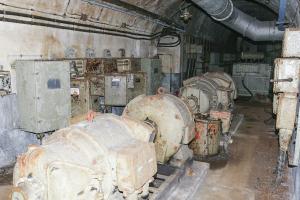

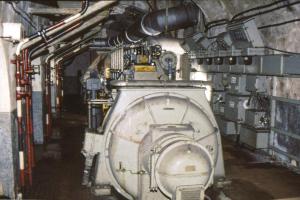

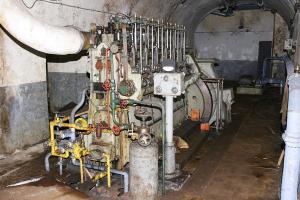

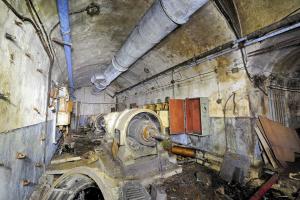

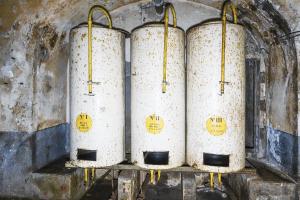

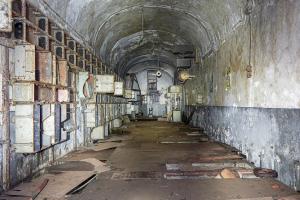

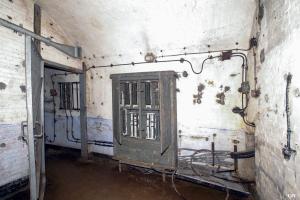

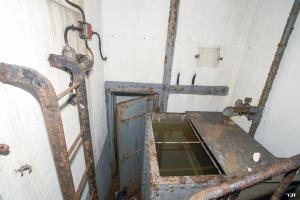

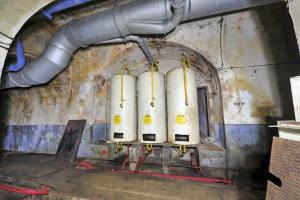

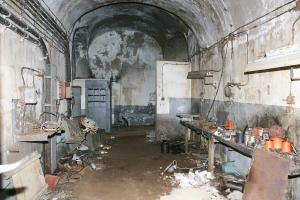

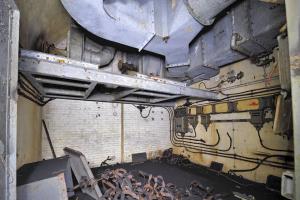

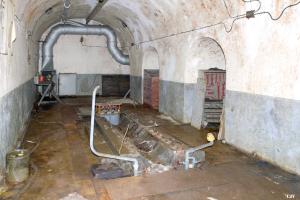

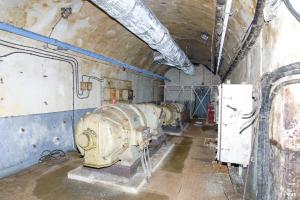

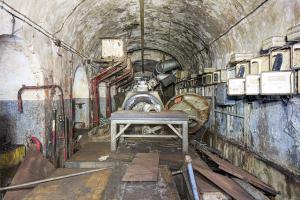

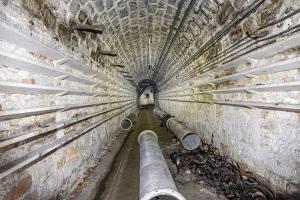

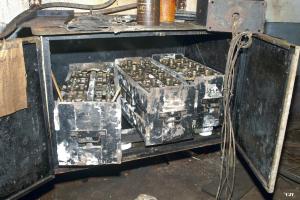

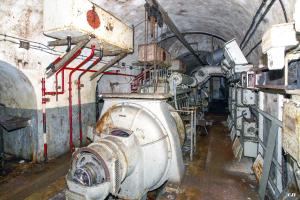

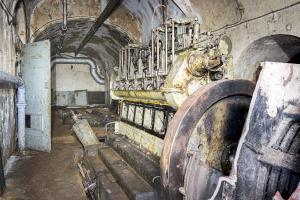

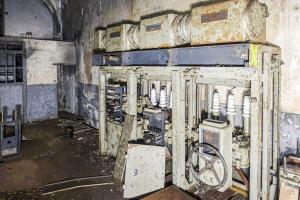

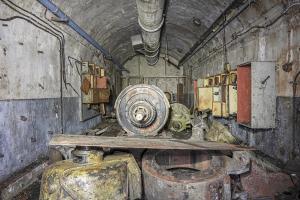

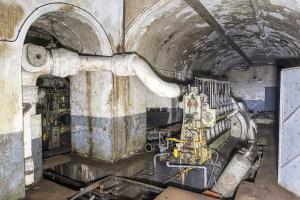

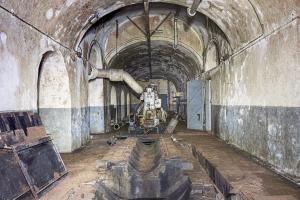

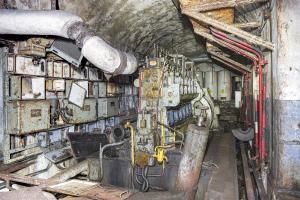

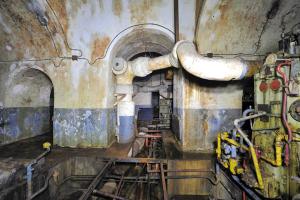

L'usine électrique de l'ouvrage est dotée de 4 groupes électrogènes à moteur SGCM 6 cylindres type GVU 33 développant 225 CV à 500 t/mn.

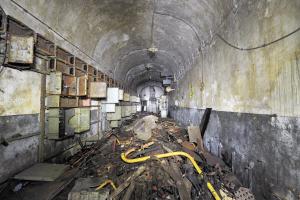

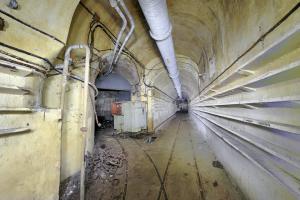

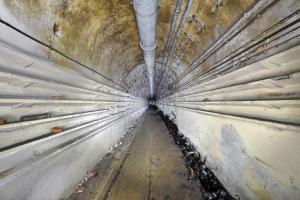

L'ouvrage de BRÉHAIN est raccordé au réseau téléphonique de la fortification Maginot par deux tronçons de câbles souterrains depuis les chambres de coupure 16L et 17L.

1997 - Une association s'est constituée pour la sauvegarde de l'ouvrage, mais ne parviendra pas à se le voir confier.

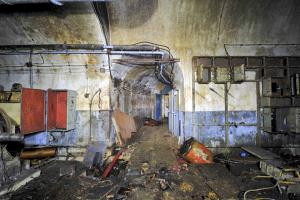

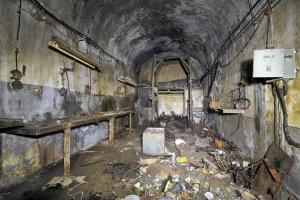

2019 - L'ouvrage a été vandalisé et pillé. Sa visite ne présent plus grand d'intérêt.
2022 - L'ouvrage a été repris par un privé, bénéficiant d'une autorisation d'occuper le terrain. L'entrée des munitions a été démerlonnée, remise dans son état d'origine et sécurisée avec tous les moyens modernes.
2024 - L'ouvrage a été vendu par l'état défense à son occupant pour une somme de 60 K euros.

1972 - 1980 - L'ouvrage de BRÉHAIN est confié à la Direction de la section technique des bâtiments, fortifications et travaux, qui y réalise « des expérimentations sur la propagation du souffle dans les galeries » avec le concours financier de l'institut franco-allemand de Saint Louis.
Source(s) :
La Ligne Maginot de 1945 à nos jours - Séramour Michaël (page 85)

L'artillerie de l'ouvrage de BRÉHAIN a effectué de nombreux tirs de couverture et de protection vers la frontière luxembourgeoise et détruit en grande partie la ferme Hirps occupée par les allemands.
Ce furent 205 tonnes de projectiles qui furent tirés en mai en juin 1940, 20 250 coups de 75 mm, 1 780 de 81 mm et 2 220 de 135 mm.
Source(s) :
Wikipedia

- le 3 octobre 1939, les premières écoles à feu ont lieu à l'ouvrage. Elle se poursuivent le 5 octobre 1939 avec des exercices de tir pour les tourelle de 75 du bloc 4 et du bloc 6.

- 10 mai 1940 : les tourelle de 75 de BRÉHAIN tirent 3800 coups pour soutenir la cavalerie française qui a pénétré au Luxembourg.

- le 23 mai 1940, l'observatoire de l'ouvrage du BOIS du FOUR règle le tir des blocs 4, 5 et 6 de BRÉHAIN sur une batterie allemande située à proximité de la station de Tiercelet.

- Le 26 mai 1940, la tourelle de 135 du bloc 5 tire sur la ferme Hirps, occupée par les Allemands.
Source(s) :
Faites sauter la Ligne Maginot, R. Bruge, page 69
L'ouvrage du Bois du Four ou l'histoire de la ligne Maginot 1932-2012 page 73
Histoire de la ligne Maginot - HALTER Marc, B. CHIN Brian

En septembre 1964, les ouvrages de BRÉHAIN et LATIREMONT sont mis à la disposition de la Bundeswehr pour stockage de matériel dans les magasins à munitions.
Source(s) :
SHD - Note du Ministère des Armées - SHD - 34T69

On notera également la présence d'un relais radio canadien sur les superstructures de BRÉHAIN, à hauteur du bloc 9 (ou casemate C2) dans les années 50-60. Ce relais assurait la continuité de liaison entre la base aérienne de Marville et le PC de Mercy à Metz.
Source(s) :
Michaël Séramour

Un historique des combats du bloc 5 est proposé dans la partie Documents de cette page.

L'ensemble de CRUSNES (nom initial du futur ouvrage de BREHAIN) acquiert une existence officielle dans les plans dès aout 1930 lors de la validation de l'avant-projet sommaire 477/S des organisations défensives Longuyon-Rochonvillers lors de la 41° réunion de la CORF. On prévoit là un ouvrage puissant palmé, mais cette naissance se fait dans la douleur d'un budget limité. L'armement prévu de l'ensemble est ainsi amputé d'emblée d'une des deux tourelles de 135 mm avant même d'entrer dans le vif de sa conception.

Présenté plus en détail lors de la 46° Réunion de la CORF en novembre 1930, l'ensemble de CRUSNES assure la liaison entre l'ensemble de ROCHONVILLERS (11 km à droite) et celui de BOIS du FOUR (5 km à gauche). Son armement comprend alors :
- 3 canons-obusiers de 75 mm et un jumelage à droite sous casemate (Est)
- 2 mortiers de 75 mm sous tourelle et 2 jumelages à gauche (Ouest)
- 2 tourelles mitrailleuses, 2 tourelles LB de 135 mm (rappel : l'une des deux est déjà reportée en 2° cycle.) et une tourelle de 81 mm en frontal.
L'ensemble est implanté au sud de la route Bréhain-Villerupt pour avoir des vues frontales importantes. Les tourelles sont placées en arc-de-cercle pour ne pas risquer le tir d'enfilade, et les casemates d'infanterie sont en arrière. Le plateau étant vu des crêtes frontières, les entrées sont rejetées en arrière dans le bois au Moine et sont desservies par une route de 7 kilomètres (2 MF) à créer faisant rocade arrière et joignant les batteries du plateau nord de Serrouville. Le cout total est passé de 56,5 MF pour l'avant-projet à 64,5 MF malgré le report de la tourelle de 135 mm. Lors de cette réunion CORF, la casemate d'artillerie de droite, impossible à défiler du fait de la courbure de la position de résistance et couvrant très mal ROCHONVILLERS, est remplacée par une tourelle de mortiers de 75 mm. Pour rentrer dans le budget, la tourelle de mortiers de 75 mm de gauche doit être ajournée en 2e cycle. Moyennant ces modifications, le projet est approuvé dans le principe pour étude, y compris la route d'accès.

Le plan de masse de l'ensemble de CRUSNES est approuvé par l'EMA (DM 298 3/11-1) le 3 février 1931.

Le 28 avril 1931, le plan d'implantation général de l'ensemble est proposé par la DTF de Metz-Ouest (dossier 474/S). Celui-ci reçoit plusieurs modifications de la CORF, après discussion lors de la 51° réunion de la commission, essentiellement pour améliorer la défense périphérique de l'ensemble :cela se traduit par le rajout de deux cloches pour jumelage sur les casemates C1 (flanquement Est) et C2 (flanquement Ouest, non reliée en 1er cycle à l'ouvrage) visant à prendre les flancs droits et gauche de l'ouvrage et le réseau périphérique en enfilade. En outre, la tourelle pour mortiers de 75 mm de gauche est remplacée par une tourelle pour canons-obusiers de 75 mm. L'approbation par la 4° Direction (Génie) de ce plan d'implantation modifié intervient le 22 mai 1931 (DM 1753 2/4-S).

Le marché de construction du gros-œuvre est approuvé en suivant le 8 juin et passé à l'entreprise BALLOT de Paris (43,6 MF). Le chantier s'installe durant l'été et le forage des quatre premiers puits de service débute en septembre.
Source(s) :
SHD 2V244, 6V11100

Le processus de définition et de validation de chacun des blocs et éléments de l'ouvrage va s'étaler sur plus de 18 mois.

La casemate C2 de flanquement ouest de l'ouvrage est étudiée et approuvée en priorité, car prévue d'emblée isolée et non reliée à l'ouvrage. Sa conception appelle de nombreux commentaires car elle doit à la fois être autonome mais par ailleurs pouvoir être reliée à l'ouvrage ultérieurement. Ceci apporte des complexités et des aménagements intérieurs spécifiques au niveau ventilation, insertion d'une cage d'escalier, etc. En outre le projet présenté dispose d'une chambre de tir de 3,00 m de profondeur, incompatible avec l'installation future d'un canon antichar de 47 mm. Elle doit être portée à 3,50 m de profondeur. Moyennant toutes les modifications demandées, le plan d'implantation est approuvé par DM 2830 2/4-S le 14 aout 1931.

Vient ensuite le bloc tourelle T3 (81 mm). Son projet d'implantation 1241/S de septembre 1931 est approuvé le 2 novembre de la même année sans modifications notables (DM 3736 2/4-S). La tourelle T5 (tourelle de canon-obusier de 75 mm Ouest, futur bloc 6) n'appelle pas plus de commentaires et est approuvée par DM 4009 2/4-S le 19 novembre 1931. Le même jour intervient l'approbation du plan d'implantation des trois blocs avant (T1, T2 et O pour les deux tourelles mitrailleuses et l'observatoire) par DM 4011 2/4-S. Cette approbation est sous réserve de ré-étude car l'ITTF se montre insatisfaite de la couverture mutuelle des trois blocs, et en particulier du bloc T1 (futur bloc 1) vers le bloc T2 du fait de la gène occasionnée par la cloche GFM placée au-dessus.

Une nouvelle étude est donc faite. A l'opposé de la suggestion de l'ITTF de déplacer la GFM de T1 vers le bloc observatoire - où elle aurait perdu une partie de ses vues au profit de la tourelle T1 -, la DTF propose de conserver la GFM sur le bloc mais de déplacer la cloche à l'Est de la tourelle et de la placer en contrebas. Cette modification est acceptée le 9 décembre 1931 malgré le léger rehaussement du bloc qu'elle implique.

Sur le terrain, les travaux ont débuté en septembre 1931 après acquisition des terrains. Au 1er octobre 1931 quatre puits de service sont entamés le long de la galerie principale et 30 mètres sur les 550 m de l'égout sont percés.

Le projet d'implantation de l'entrée des munitions reçoit son approbation le 8 février 1932 (DM 492 2/4-S). Ce bloc soulève plusieurs questions telles que l'orientation du créneau avec canon antichar de 47 mm - privilégiant l'action lointaine sur la route plutôt que la piste d'accès à l'entrée -, l'orientation de la cloche GFM Ouest pour protéger celle Est, ou la nécessité de la cloche LG - finalement reportée sur l'EH. Les locaux bas de l'entrée sont légèrement modifiés et la ventilation - à peine abordée par le projet - est à revoir.

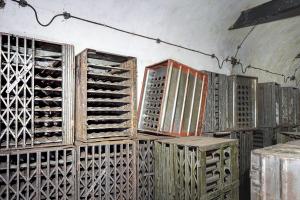

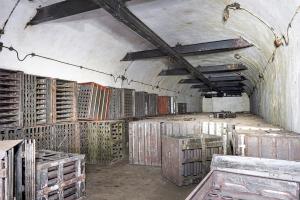

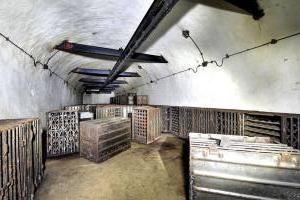

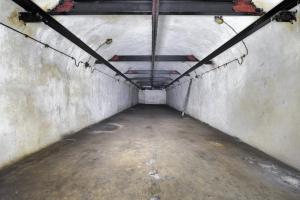

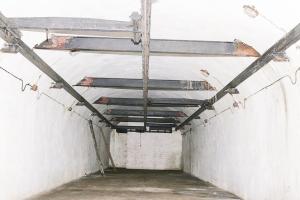

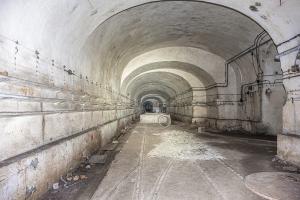

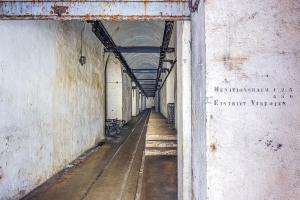

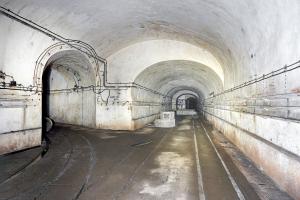

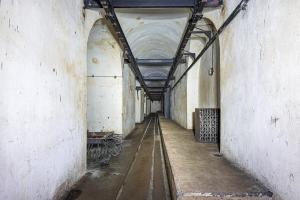

Les détails de l'implantation du magasin M1 de l'ouvrage sont approuvés le 5 avril 1932 (DM 1367 2/4-S), sans modifications notables.

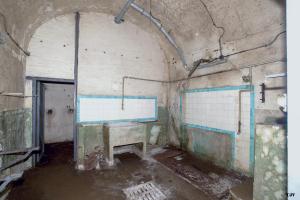

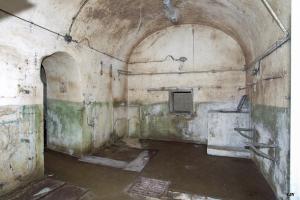

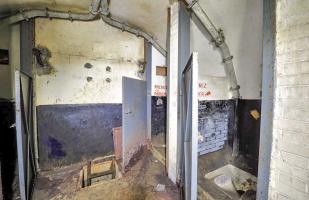

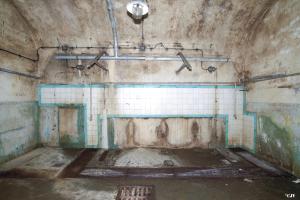

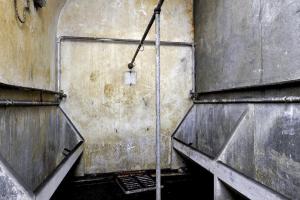

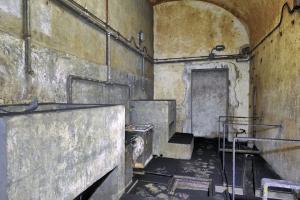

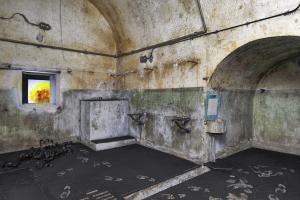

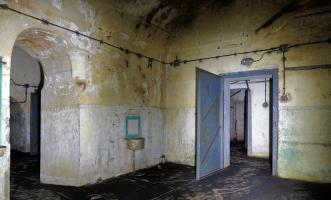

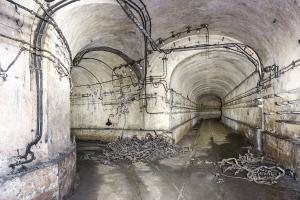

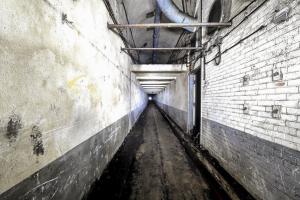

L'entrée des Hommes - largement inspirée de celle de MOLVANGE - ainsi que le casernement souterrain sont présentés pour approbation le 20 mai 1932 (dossier 1171/S). Comme ces travaux n'ont pas encore commencé, l'ITTF suggère des modifications déjà appliquées à MOLVANGE pour diminuer la taille de l'entrée et baisser le coût (passage d'un puits unique concentrique à deux puits séparés monte-charges et escalier). La cloche GFM de gauche (Ouest) est légèrement tournée pour améliorer la couverture de l'EM, et surtout le casernement souterrain est modifié drastiquement pour passer en mode arête de poisson. Une partie du plan proposé par l'ITTF ne sera d'ailleurs pas réalisé et reporté en 2e cycle par économie.
L'entrée et le casernement ainsi modifiés sont approuvés par DM 3447 2/4-S le 8 aout 1932.

Le projet du bloc tourelle de 75 mm Est (bloc T4, futur bloc 4) est émis par la DTF le 29 aout 1932 (dossier 2059/S) et approuvé le 24 octobre 1932 sans commentaires particuliers. Début octobre 1932 marque aussi le changement de nom de l'ouvrage qui devient officiellement l'ensemble de BRÉHAIN.

Le plan d'implantation particulier du bloc C1 (futur bloc 8, casemate cuirassée Est) est émis pour commentaires le 11 octobre 1932 (dossier 2388/S de la DTF Metz-Ouest). Il est approuvé par DM 4854 2/4-S) le 8 novembre 1932 sous réserve de l'ajout d'un créneau additionnel sur la cloche GFM (4 créneaux donc) pour améliorer la couverture du réseau périphérique.

Le dossier d'implantation particulier du dernier bloc, le T6 (tourelle de 135 mm Est, futur bloc 5), est émis le 25 octobre 1932 (dossier 2542/S). Le projet est approuvé le 1er décembre 1932 (DM 5269 2/4-S) sous réserve de l'ajout d'un PC d'artillerie dans le bloc et une réorganisation mineure des locaux du M2.

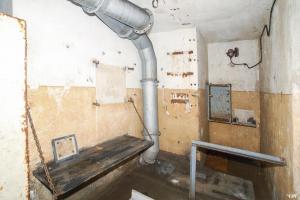

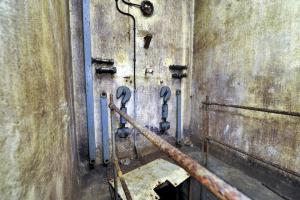

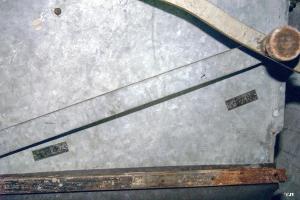

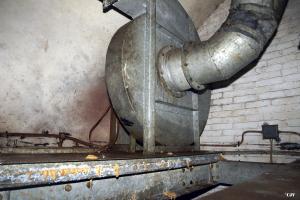

Ces éléments actifs étant conçus et approuvés, le travail de conception s'attaque aux constituants passifs de l'équipement de l'ouvrage. Ainsi, la fonction de ventilation et de chauffage de l'ouvrage est précisée par la DTF de Metz-Ouest le 26 septembre 1933, puis approuvée le 18 octobre (DM 5702 2/4-S). L'ouvrage comportera la bagatelle de 38 ventilateurs répartis dans les locaux (2 à 4 par blocs, 5 dans l'EH, 5 dans les locaux de vie, 5 dans l'usine et le M1), représentant une puissance totale de 41 CV absorbés en régime normal. L'appoint de chauffage est prévu par réchauffement de l'air entrant par échange avec l'eau de refroidissement des moteurs.

Des essais réels de la tourelle de 135 mm (Bloc 5) ont lieu le 31 janvier 1935. Ce ne sont pas les premiers concernant cet équipement, mais ils mettent en évidence une fois de plus le manque de performance de la culasse, qui doit être revue et améliorée.
Source(s) :
SHD 2V242, 2V244, 6V11313bis, 9NN4423

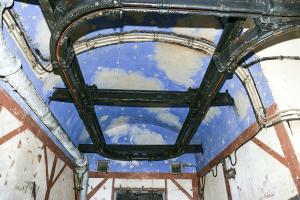

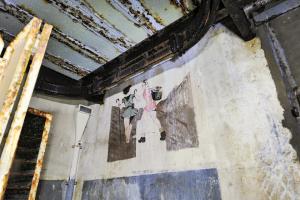

2020 - La peinture murale représentant l'insigne des transmissions qui ornait le central téléphonique a été récupérée par les bénévoles de l'Association de Préservation du Patrimoine de Villers-la-Montagne et est exposée dans l'ouvrage du BOIS du FOUR.
Source(s) :
Michel Seramour
