METRICH - A17

( Ouvrage d'artillerie )









Secteur Fortifié
SFT - SF Thionville

Sous Secteur
Elzange

Quartier
Sierck

Maître d'ouvrage
MIL - CORF

Constructeur
Entreprises civiles

Année
Commune
KOENIGSMACKER (57110)

Lieu-dit / Parcelle

Coordonnées
49.387864 - 6.291839

Validité information
Verifié

Niveau de réalisation en 1940
Construit

Etat actuel
Incomplet

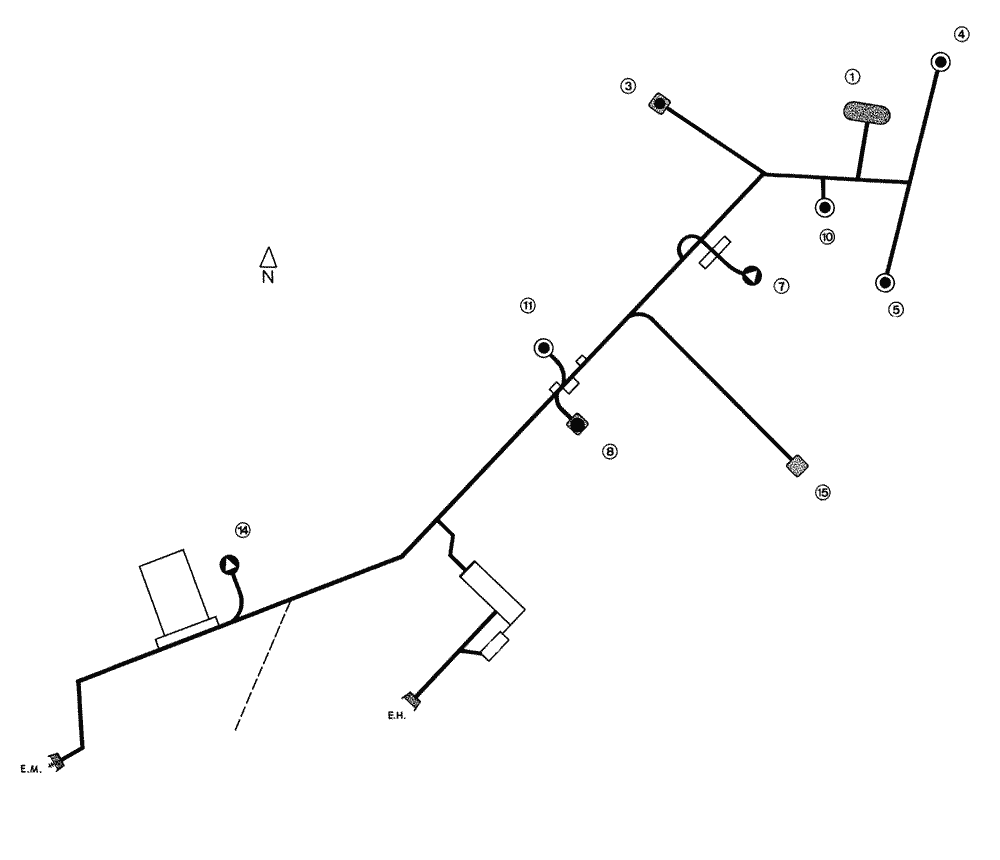

Plan sommaire





Plan sommaire de cette construction


Notes et informations



ARMEMENT, Artillerie

Armement total de l'ouvrage :

- 2 tourelles avec 2 x 75 Mle 33
- 1 casemate avec 3 x 75R32

- 1 tourelle avec 2 x 135

- 1 tourelle avec 2 x 81
- 1 casemate avec 2 x 81

Informations sur la tourelle de 135 :

Bloc 11 : tourelle 135 n° 103
Construite par Compagnie des forges de Châtillon-Commentry et Neuves-Maisons. Montage effectué en 1932-33.
Révision après guerre effectuée en 1953-56 par Batignolles-Châtillon. Deuxième réception effectuée le 13/03/56.

Lors de la révision la calotte hors d'usage a été remplacée par celle de la tourelle 135 N° 117 de l'ouvrage du Four à Chaux moins abimée dont les trous ont été rebouchés à Nantes. La calotte rebutée a été utilisée pour reboucher le bloc 135 du Four à Chaux.
Source(s) :
Répertoire Fortifications SF Thionville (33N19)
SHD - 3V113 - Carnet de tourelle


ARMEMENT, Infanterie

Armement total de l'ouvrage :

- 2 tourelles de mitrailleuses :

- 2 jumelages de mitrailleuse en casemate
- 4 canons AC 37 / jumelage mitrailleuse en casemate

- 19 cloches GFM (FM24/29 / mortier 50)
- 2 cloches Lance-grenades

- 15 goulottes à grenades

- 18 créneaux FM de défense et de flanquement

Informations complémentaires sur les tourelles mitrailleuses :

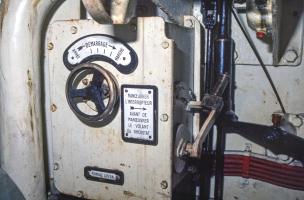

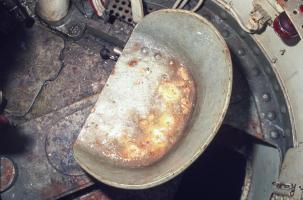

Bloc 3 : tourelle mitrailleuse n° 12
Construite par Batignolles-Châtillon. Montage effectué en 1932-33. Réception primitive le 24 aout 1933.

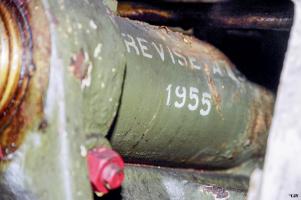

Révision après guerre effectuée en 1955-56 par Batignolles-Châtillon. Deuxième réception effectuée le 13/03/56.

Bloc 4 : tourelle mitrailleuse n° 15
Construite par Batignolles-Châtillon. Montage effectué en 1932-33.
Révision après guerre effectuée en 1956 par Batignolles-Châtillon. Deuxième réception effectuée le 19/06/56.
Source(s) :
Répertoire Fortifications SF Thionville (33N19)
SHD - 3V113 - Carnet tourelle


CONSTRUCTION, Cartouche ou information constructeur

L'ouvrage d'artillerie a été construit par la Sté Constructions Générales (Gros-Oeuvre)


CONSTRUCTION, Cout

Cout de la construction :127 Mio ( 1930)


CONSTRUCTION, Description

L'ouvrage de Métrich est l'un gros ouvrage d'artillerie CORF. Il est par ordre d'importance le 4° ouvrage de la ligne, après ceux du Hochwald, du Hackenberg et du Simserhof.

Son armement était le suivant :

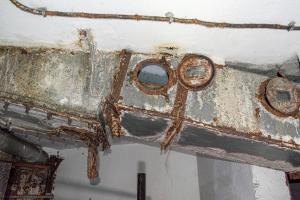

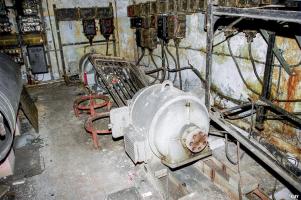

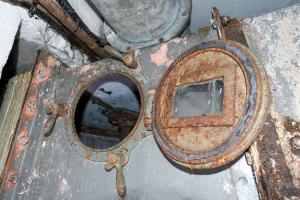

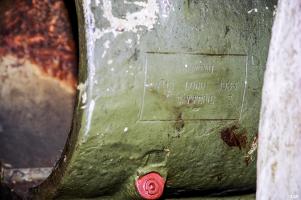

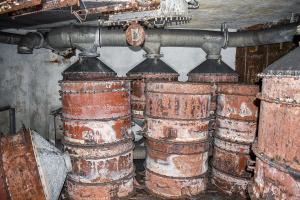

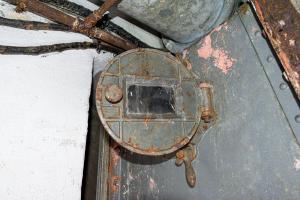

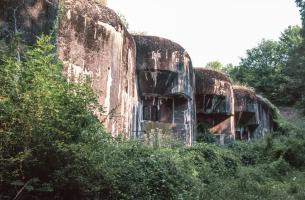

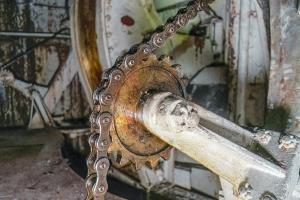

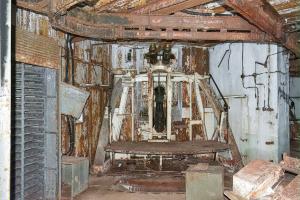

Bloc 1 : Casemate d'artillerie flanquant vers le Nord (Ouvrage du Kobenbusch)

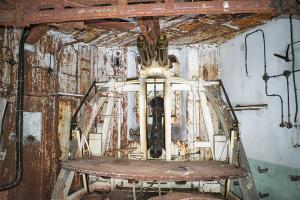

- 3 canons de 75 mle 32 sous casemate
- 2 cloches GFM type A (FM 24/29 et mortier de 50) à 3 créneaux
- 1 créneau FM de flanquement
- 1 créneau FM de défense d'entrée
- 5 goulottes lance-grenades pour la défense du fossé

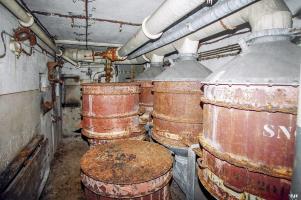

Bloc 3 : Tourelle de mitrailleuses et casemate d'infanterie flanquant vers le Nord
- 1 tourelle pour deux mitrailleuses Reibel MAC 31 numéro 12
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31 interchangeable avec un canon antichar de 37 mm sur birail
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31
- 2 cloches GFM type A (FM 24/29 et mortier de 50) à 3 créneaux
- 1 créneau FM de flanquement
- 1 créneau FM de défense d'entrée
- 1 goulotte lance-grenades pour la défense du fossé

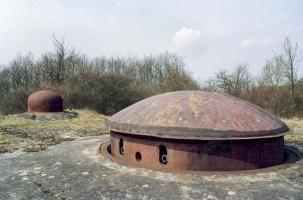

Bloc 4 : Tourelle de mitrailleuses
- 1 tourelle pour deux mitrailleuses Reibel MAC 31 numéro 15

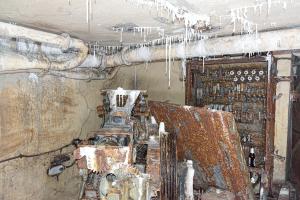

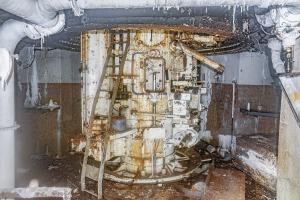

Bloc 5 : Tourelle de mortiers
- 1 tourelle pour deux mortiers de 81 mm numéro 301
- 2 cloches GFM type A (FM 24/29 et mortier de 50) à 3 créneaux

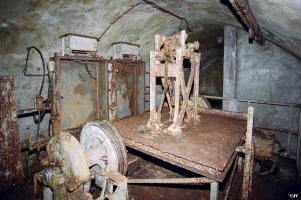

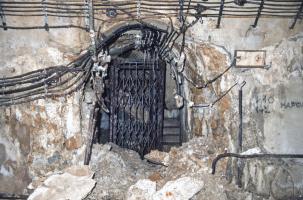

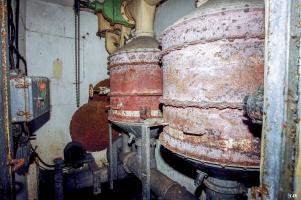

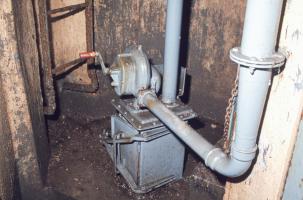

Bloc 7 : Observatoire d'artillerie
- 1 cloche VDP (Vision Directe et Périscopique) pour l'observation d'artillerie
- 1 cloche GFM type A (FM 24/29 et mortier de 50) à 3 créneaux utilisée comme cloche conjuguée pour l'observation

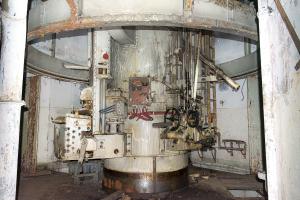

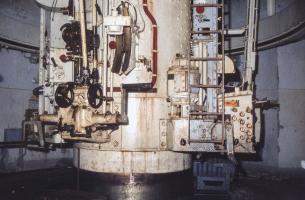

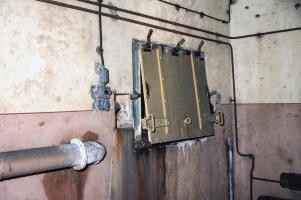

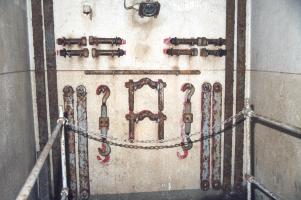

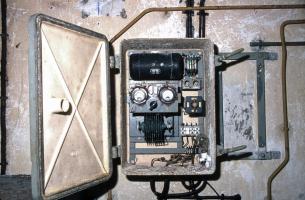

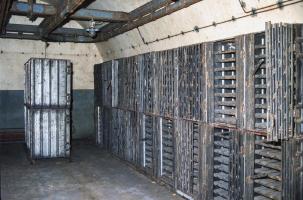

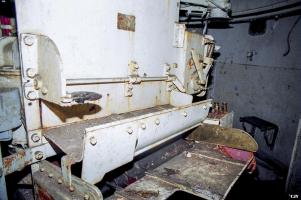

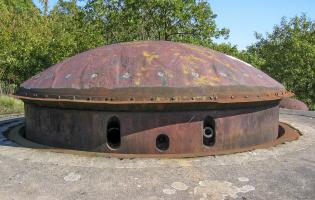

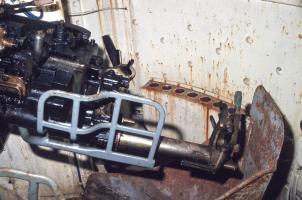

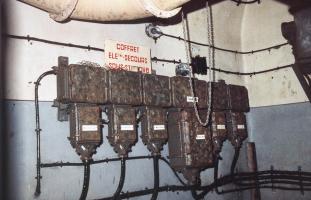

Bloc 8 : Tourelle de 75 et casemate d'infanterie flanquant vers le Sud
- 1 Tourelle de 75 mle 33 numéro 208
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31 interchangeable avec un canon antichar de 37 mm sur birail
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31
- 2 cloches GFM type A (FM 24/29 et mortier de 50) à 3 créneaux
- 1 goulotte lance-grenades pour la défense du fossé
- 1 créneau FM de défense d'entrée

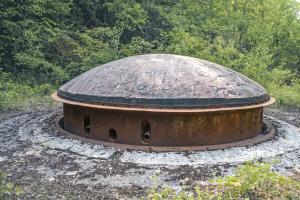

Bloc 10 : Tourelle de 75
- 1 Tourelle de 75 mle 33 numéro 212
- 1 cloche lance-grenades (non équipée)

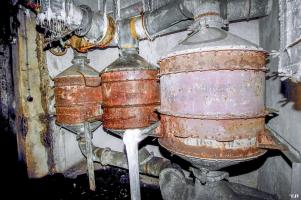

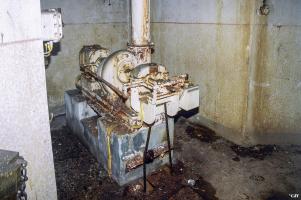

Bloc 11 : Tourelle de 135
- 1 tourelle pour deux obusiers de 135 mm numéro 103
- 1 cloche lance-grenades (non équipée)
- 1 cloche GFM type A (FM 24/29 et mortier de 50) à 3 créneaux

Bloc 14 : Observatoire d'infanterie et défense des pentes sud-ouest de l'ouvrage
- 2 cloches GFM type A (FM 24/29 et mortier de 50) à 3 créneaux
- 1 cloche GFM type A à deux créneaux utilisée comme observatoire d'infanterie

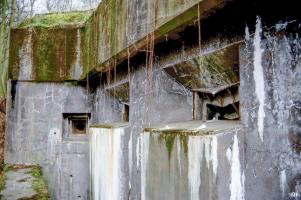

Bloc 15 : Mortiers , flanquement des arrières de l'ouvrage (ravin des entrées)
- 2 mortiers de 81 en façade
- 2 cloches GFM type A (FM 24/29 et mortier de 50) à 3 créneaux
- 2 créneaux FM de flanquement
- 1 créneau FM de défense intérieure
- 1 goulotte lance-grenades

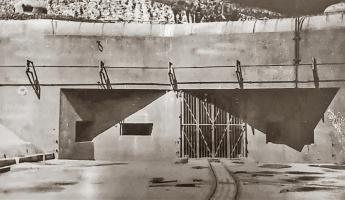

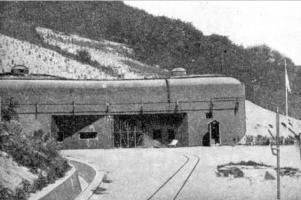

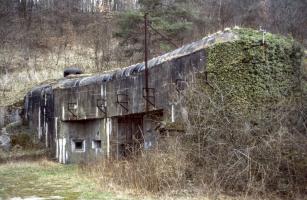

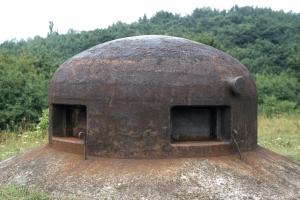

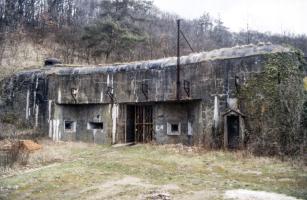

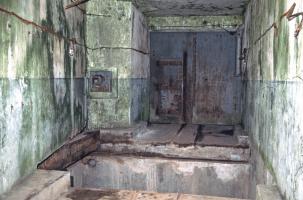

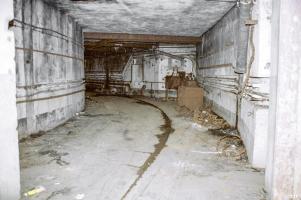

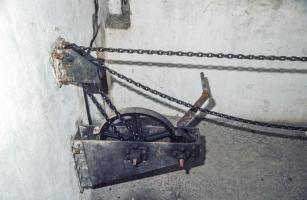

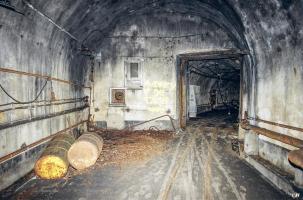

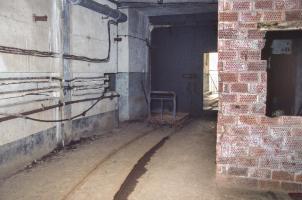

Entrée Munitions
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31 interchangeable avec un canon antichar de 37 mm sur birail
- 2 cloches GFM type A (FM 24/29 et mortier de 50) à 3 créneaux
- 3 créneaux FM de flanquement
- 2 créneaux FM de défense intérieur
- 4 goulottes lance-grenades pour la défense des fossés

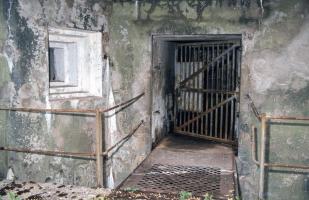

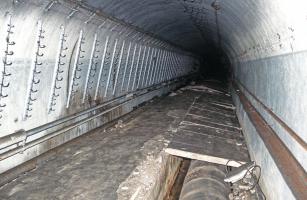

Entrée Hommes
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31 interchangeable avec un canon antichar de 37 mm sur birail
- 2 cloches GFM type A (FM 24/29 et mortier de 50) à 3 créneaux
- 3 créneaux FM de flanquement
- 2 créneaux FM de défense d'entrée
- 3 goulottes lance-grenades pour la défense du fossé

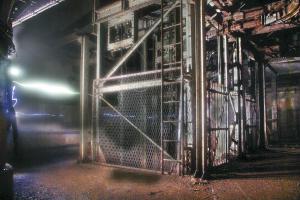

Le bloc 8 et le bloc 11 partagent une cage d'escalier commune jusqu'à un étage intermédiaire situé à mi-hauteur ou sont situés les magasins M2 et les PC des blocs. Deux courtes galeries mènent de cet étage vers les puits séparés des deux blocs.

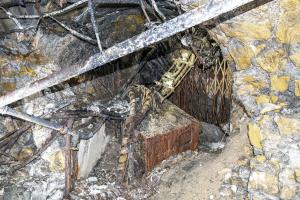

La situation est quasi similaire avec le PC de l'ouvrage situé à mi-hauteur du puit d'accès du bloc 7.
Source(s) :
Répertoire Fortifications SF Thionville (33N19)


DENOMINATION, Dénominations alternatives

Ouvrage A17


DENOMINATION, Indicatifs et n° d'abonné

Les indicatifs pour l'artillerie des observatoires de l'ouvrage étaient les suivants :
O 22 - Bloc 7 : cloche VDP
O 21- Bloc 11 : cloche GFM
O 23 - Bloc 15 : cloche GFM
O 24 - Bloc 1 : cloche GFM

Ces observatoires étaient rattachés au SRA de l'ouvrage, excepté O24 (Bloc 1), rattaché au SRA de l'ouvrage du Kobenbusch
Source(s) :
SHD 32N257 - Liste des observatoires d'artillerie de la 56° DI


Les numéros d'abonnés extérieurs de l'ouvrage d'artillerie de Métrich au réseau téléphonique de la fortification Maginot allaient de 572 à 580 (Central principal, usine...)
Source(s) :
Ordre pour les transmissions du 27 mai 1940


EFFECTIF, Commandement et/ou unité

La garnison théorique de l'ouvrage était de 769 hommes de troupe et de 26 officiers, fournis principalement par le 167° RIF pour l'infanterie, le 151° RAP pour l'artillerie, le 203° Bon du Génie pour le Génie et les Transmissions.

Cdt d'ouvrage : chefs de bataillon TOUSSAINT puis LAUGA
Cdt de l'artillerie : CE Eugène ROUQUET (22° batterie)
Cdt de l'infanterie : capitaine de CORDOUE
Cdt le génie : lieutenant HAFFNER
Major d'ouvrage : Cne MERCIER Jean-Marie

Cdt bloc 1 : lieutenant MURY
Cdt bloc 4 : sous-lieutenant THIL
Cdt bloc 5 : sous-lieutenant GIRARD
Cdt bloc 8 : lieutenant LAURENT
Cdt bloc 10 : lieutenant MARTEL
Cdt bloc 11 : lieutenant BOURGERY
Cdt bloc 15 : lieutenant LEJEUNE Max (futur député-maire d'Abbeville)

Autre personnel:
GANDON René (2e Classe au 2° Génie)
Soldat PLU Daniel, Soldat MERTHEL Eugéne

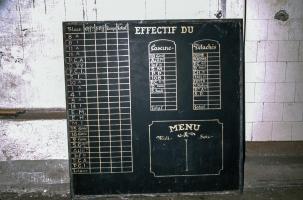

Effectif théorique de l'ouvrage :

Total : 28 / 99 / 638

Infanterie :
- Bloc 3 : 1 / 3 / 28
- Bloc 4 : 0 / 2 / 1
- Bloc 8 : 1 / 2 / 16
- Bloc 10 : 0 / 0 / 3
- Bloc 11 : 0 / 0 / 3
- Bloc 14 : 0 / 1 /15
- EM : 1 / 3 / 16
- EH : 0 / 3 / 18
- Commandement : 6 / 12 / 56

Artillerie :
- Bloc 1 : 1 / 8 / 51
- Bloc 5 : 1 / 4 / 33
- Bloc 7 : 1 / 1 / 7
- Bloc 8 : 1 / 6 / 50
- Bloc 10 : 1 / 5 / 47
- Bloc 11 : 1 / 6 / 44
- Bloc 15 : 1 / 4 / 36
- Commandement : 4 / 10 / 37

Génie :
- Commandement : 1 / 0 / 0
- Electromécaniciens : 3 / 17 / 79
- Radios : 0 / 1 / 18
- Télégraphistes : 1 / 2 / 14
- Chemin de fer : 1 / 4 / 27
- Sapeurs - Mineurs : 1 / 3 / 29

Santé : 1 / 2 / 0

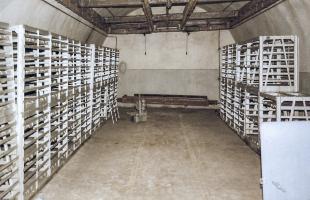

414 places couchées dans l'ouvrage
Source(s) :
Répertoire Fortifications SF Thionville (33N19)


Autre personnel : caporal QUIEVREUX René
Source(s) :
Liste des prisonniers de guerre

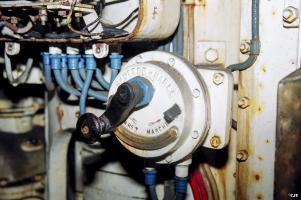

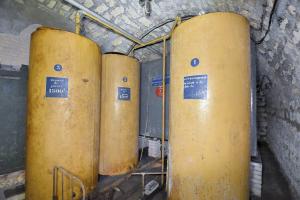

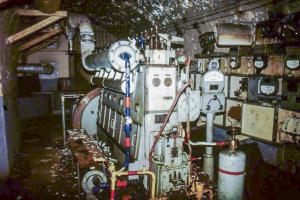

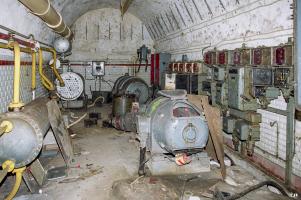

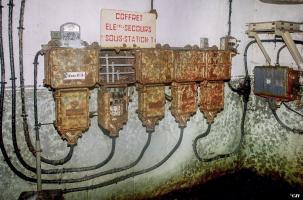

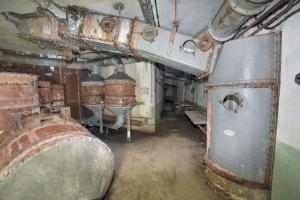

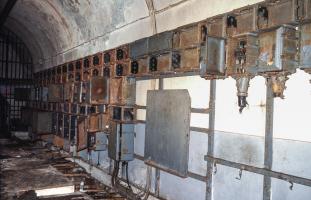

EQUIPEMENT, Electrique

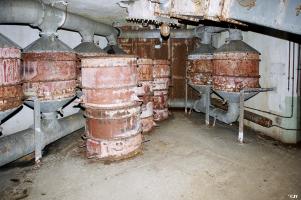

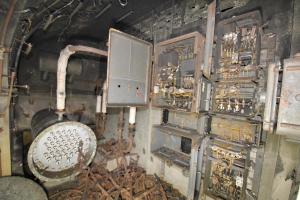

L'ouvrage était alimenté en électricité par un poste de transformation raccordé au réseau civil par un câble enterré.

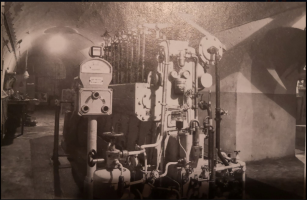

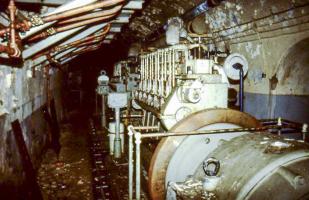

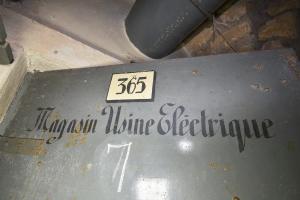

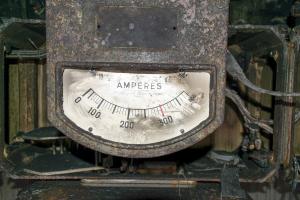

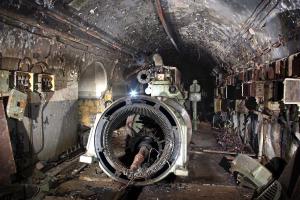

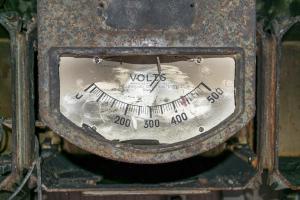

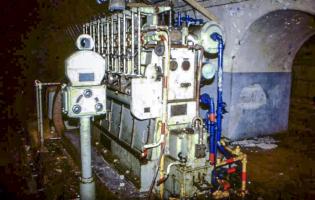

En cas de disparition du réseau civil, une usine électrique comportant quatre groupes électrogènes à moteurs SGCM 6 cylindres type G6 VU33 de 230 CV prenait le relais

L'usine électrique était par ailleurs équipée d'un groupe électrogène auxiliaire à moteur CLM 1PJ 65 de 8 cv assurant l'éclairage de la partie usine et entrainant le compresseur chargé du gonflage des bouteilles d'air comprimé destinées au démarrage des groupes SGCM


ETAT ACTUEL , Etat - utilisation actuelle

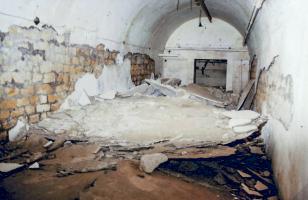

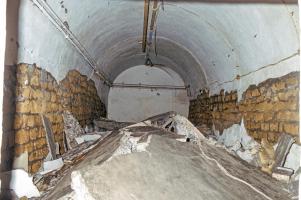

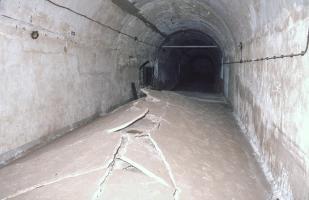

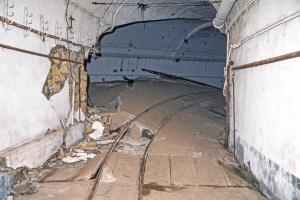

L'ouvrage a beaucoup souffert de la nature du terrain dans lequel il est construit. L'anhydrite se gonfle en présence d'eau et fait se soulever les radiers. Cela était particulièrement visible au niveau de la galerie après le M1 et du casernement. La galerie avait été refaite après guerre du fait de son soulèvement.

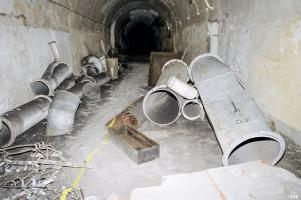

Dés le milieu des années 80 l'ouvrage a été la proie des récupérateurs et ferrailleurs. Ce phénomène s'est amplifié dans les années 90.

En 1983 et 1988 il fut l'objet de plusieurs campagnes de démontage et de transfert vers d'autres ouvrages, certains matériels ont ainsi pu être préservés et sont aujourd'hui visibles dans d'autres ouvrages ouverts au public.

L'ouvrage a été merlonné à la fin des années 1990 par l'Armée.


HISTORIQUE, Chronologie

En 1940, les Allemands ayant percé dans les Ardennes et dans la Sarre, ordre est donné aux troupes d'intervalle de battre en retraite vers le sud A partir des 15 et 16 juin : les ouvrages du secteur se retrouvent encerclés dès le 17.
Le Métrich n'est la cible d'aucune action allemande. Après la signature de l'armistice du 22 juin 1940, l'application du cessez-le-feu commence à 0 h 35 le 25 juin , le commandant de l'ouvrage reçoit l'ordre d'évacuer le 2 juillet avec remise des installations intactes aux troupes allemandes, l'équipage étant emmené en captivité.

Entre 1943 et 1944, à cause des bombardements anglo-saxons sur l'Allemagne, les arrières de l'ouvrage (le M 1, l'usine et la caserne) sont transformés en bureaux et en usine souterraine. Des essais avec des charges creuses sont pratiqués sur le bloc 3.

En 1944, l'ouvrage est utilisé du 10 au 12 novembre par la 19. Volksgrenadier-Division allemande pour retarder la 90th Infantry Division américaine
Source(s) :
Wikipédia


Le 1 novembre 1947, les tourelle de 75 des blocs 8 et 10 fonctionnent à nouveau électriquement.
Source(s) :
" La ligne Maginot de 1945 à nos jours" , pages 33, 34


le 13 novembre 1939, le général Freydenberg assiste aux premiers tirs réels.
Source(s) :
Faites sauter la ligne Maginot, page 69

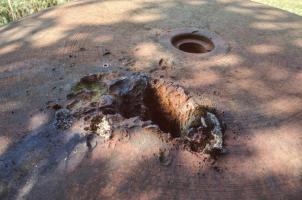

"Un matin brumeux de février 1940, le colonel Fuchs du 167° RIF procède à une expérience qui, selon lui, doit démontrer d'une façon certaine la vulnérabilité des dessus.
Fuchs veut rallier à ses vues le colonel O'Sullivan, commandant de l'ID du SF de Thionville, car il estime nécessaire de recouvrir les dessus des ouvrages d'un réseau de barbelés bas au milieu duquel d'éventuels visiteurs nocturnes ne pourront circuler.
L'expérience a lieu sur les dessus de Métrich d'où l'on domine la vallée de la Moselle, à l'est de Thionville."
Source(s) :
Histoire de la Ligne Maginot-Faites sauter la Ligne Maginot
Bruge Roger (page 88)


L'ouvrage fut entretenu par une petite équipe jusque dans les années 70. Le CLM éclairait encore l'usine et la plupart des équipements étaient en place.


HISTORIQUE, Construction

Le marché de construction du gros-œuvre de l'ouvrage est adjugé le 27 Septembre 1930 à l'entreprise La CONSTRUCTION GENERALE de Metz pour un montant total de 59,65 MF.

Le plan d'implantation de l'ouvrage est approuvé le 10 Décembre 1930 (DM 2846 2/4-S). Les travaux peuvent alors commencer.

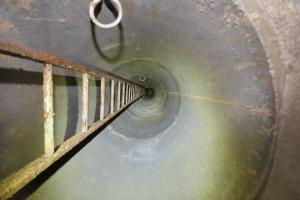

Au début Octobre 1931, les fouilles des 5 puits de service le long de la galerie principale sont achevées, alors que celles des puits des blocs 3, 4, 5, 7, A (futur B15), sont en cours. Le terrassement des deux entrées débute, ainsi que le percement de l'égout. Les fouilles de la galerie principale au pied du PS2 (entre caserne et M1) sont réalisées sur la moitié de la longueur prévue et la maçonnerie débute. La zone souterraine la plus avancée est en pied de PS1 (à l'aplomb de la galerie vers B3), ou les galeries dans les 3 directions (B3, B4-B5 et vers B7) sont percées et partiellement maçonnées.

Un essai avec les mortiers de 81mm du bloc 15 avec observation aérienne du tir est effectué les 25 et 26 Janvier 1933 dans l'objectif de vérifier - en plus du test de ces armes nouvellement installées - si il y a panache de fumée et/ou flammes visibles du ciel durant l'action. L'observation, effectuée par un avion de la 1ere Division Aérienne, montre l'absence de signes tangible du tir et donc de risque liée à une reconnaissance aérienne ennemie. Une expérience similaire est menée lors d'un tir d'essai de la tourelle de 135mm d'ANZELING. (1).

Les trois pièces de 75 Mle 32 du Bloc 1 sont livrées en mars 1933.

Les épiscopes sont installés dans les cloches GFM en décembre 1933.

19 mortiers de 50 et 19 FM sont mis en place à partir de février 1934 pour équiper les cloches GFM.

En mai 1934, deux JM sous tourelle et 6 JM sous casemates sont installés. Quatre canons AC37 sont montés en octobre 1934.

La tourelle de 75 du Bloc 8 est montée en juin 1934, alors que celle de 81 du Bloc 5 est mise en place en aout.

En 1934, le budget révisé de l'ouvrage se monte maintenant à 73 millions de Fr.

Mi-1936, l'ouvrage est techniquement achevé et le montant dépensé sur la chantier a été en cumulé de 93.233.000 Fr. Les premières occupations ont cependant mis en évidences un certain nombre de défauts à corriger et d'améliorations nécessaires à l'habitabilité de l'ouvrage. Ces améliorations sont inscrites au programme de 1937 et recouvrent :
- l'amélioration de l'étanchéité et la chasse aux infiltrations
- l'évacuation de l'eau des blocs vers l'égout principal
- la pose de l'équipement d'alerte au gaz.
- la modification des prise d'air des blocs d'artillerie
le tout pour un montant additionnel de 382.000 Fr. Au 31 Novembre 1937 ces travaux sont achevés.

Dès 1938, une partie du gros œuvre doit être reprise en raison des dégâts que causent déjà les poussées d'anhydrite.
Source(s) :
SHD - 6V11100, 9NN4423, (1) 7N3788
Métrich La mort d’un Géant - Histoire de Guerre N° 19 – Octobre 2001 de Michel Truttmann


Plusieurs incidents eurent lieu lors de la construction de l'ouvrage.

Le premier eu lieu le 15 septembre 1931 : A l'aide d'un monte-charge, les ouvriers Cicognaci Lidio, âgé de 26 ans, et Sbrinogino, 29 ans, voulaient descendre dans le puits, profond de 70 mètres menant à leur chantier. Le mécanicien de service ayant refusé de les descendre, c'est un autre ouvrier qui se chargea de manœuvrer le monte-charge. Il ne put actionner à temps les freins et la cage alla s'écraser contre le sol. Cicognaci fut retiré avec une fracture compliqué de la jambe et de graves lésions au crâne. De son côté, Sbrinogino se plaint de douleurs internes. M. le Dr Kayl, de Sierck, appelé sur les lieux de l'accident, ordonna le transfert des deux blessés à l'hôpital de Beauregard, où on désespère de les sauver.

Le second se passa le 17 mai 1932 : Travaillant aux fortifications de Koenigsmacker à la construction d'un puits, les mineurs polonais François Pasch, 29 ans, et Vincent Warzewski, 40 ans, voulurent remonter au jour par la benne du monte-charge au lieu de prendre l'escalier comme il est prescrit. A 55 mètres du fond, la benne se détacha, précipitant dans le vide les deux hommes qui furent broyés.

Le troisième se déroula en mai 1933 : M. Antoine Fucinato, qui travaillait dans les fortifications, sur un plancher, au-dessus d'un puits profond de soixante-mètres, est tombé dans le vide et s'est tué net.
Source(s) :
Excelsior 16 mai 1933
L'Express de Mulhouse 17 septembre 1931
Le Quotidien 18 mai 1932

Fils de discussion


Mess des officiers
2 messages, le dernier est de soetrich le 01/06/2021

puits de service
3 messages, le dernier est de La Guerre En Lorrain le 25/04/2021

bloc 8
2 messages, le dernier est de Pascal le 22/04/2021

Bloc 3?
4 messages, le dernier est de jolasjm le 18/12/2020

Tourelle 135 du Bloc 11 de A17
9 messages, le dernier est de molvange le 04/12/2020

Tests charges creuses
Posté par La Guerre En Lorrain le 09/11/2019



Page n° 10628 mise à jour le 10/02/2022 - © wikimaginot.eu 2020 / 2025




La visite de ces constructions peut se réveler dangereuse, Mise en garde

Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.

Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.

Merci d'avance, la communauté wikimaginot.eu
