Plan sommaire
Notes et informations
ARMEMENT, Artillerie
Armement total de l'ouvrage :
- 1 tourelle 2 x 75R32
- 2 casemates avec 2 x 75R32
- 1 tourelle avec 2 x mortiers 81
Source(s) :
Répertoire Fortifications SF Thionville (33N19)
ARMEMENT, Infanterie
Armement total de l'ouvrage :
- 1 tourelle de mitrailleuses
- 2 jumelages de mitrailleuse en casemate
- 3 canons AC 47 / jumelage mitrailleuse en casemate
- 11 cloches GFM (FM24/29 / mortier 50)
- 2 cloches Lance-grenades
- 11 goulottes à grenades
- 14 créneaux FM de défense et de flanquement
Source(s) :
Répertoire Fortifications SF Thionville (33N19)

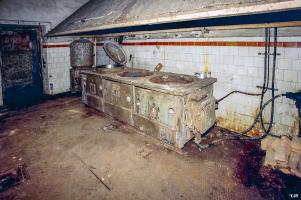

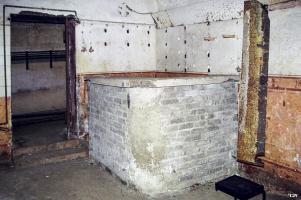

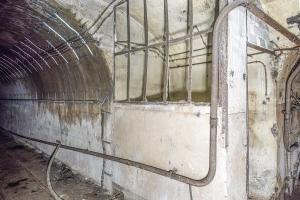

CONSTRUCTION, Description

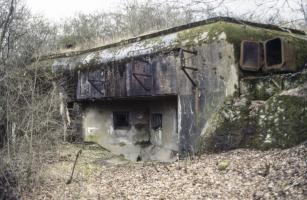

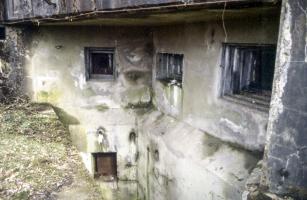

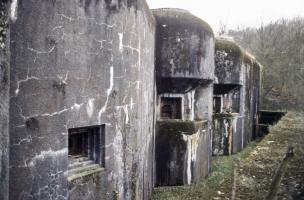

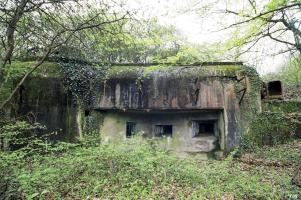

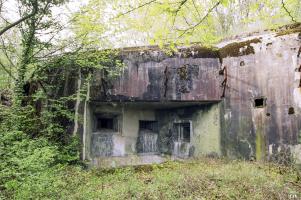

Bloc 1 : casemate d'infanterie - observatoire O 25
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31 interchangeable avec un canon antichar de 47 mm monté sur bi-rail
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31

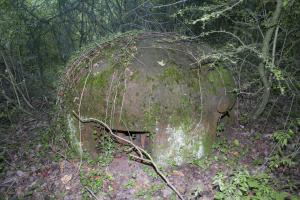

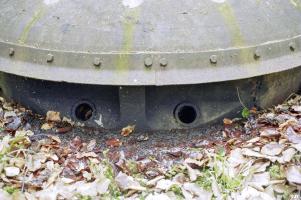

- 2 cloches GFM type A (FM 24/29 et mortier de 50 mle 34) à 3 créneaux
- 1 créneau FM de flanquement
- 1 créneau FM de défense d'entrée
- 2 goulottes à grenades de défense du fossé diamant

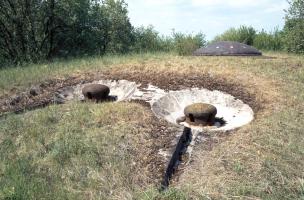

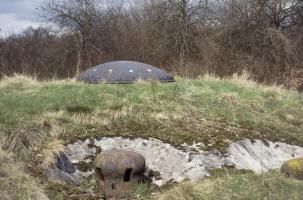

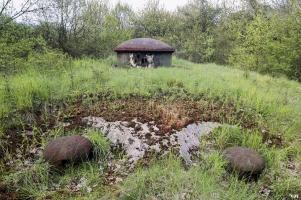

Bloc 2 : bloc d'infanterie

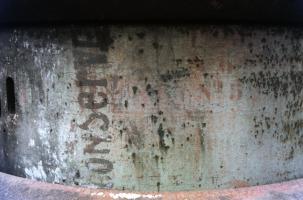

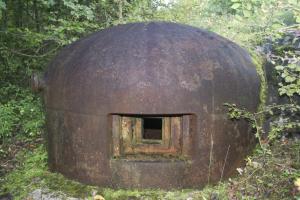

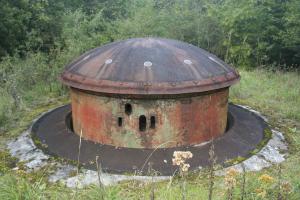

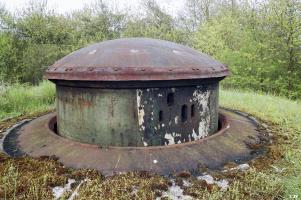

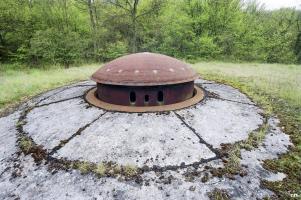

- 1 tourelle de mitrailleuses numéro 03
- 1 cloche GFM type A (FM 24/29 et mortier de 50 mle 34) à 3 créneaux

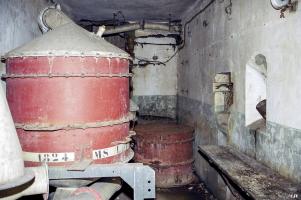

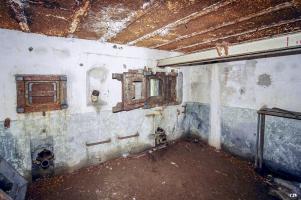

Bloc 3 : casemate d'infanterie
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31 interchangeable avec un canon antichar de 47 mm monté sur bi-rail
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31

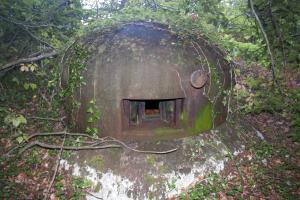

- 2 cloches G.F.M. type A (FM 24/29 et mortier de 50 mle 34) à 3 créneaux
- 1 créneau FM de flanquement
- 1 créneau FM de défense d'entrée
- 2 goulottes à grenades de défense du fossé diamant

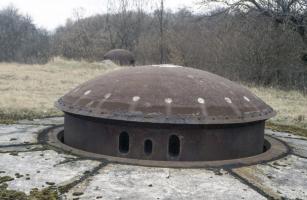

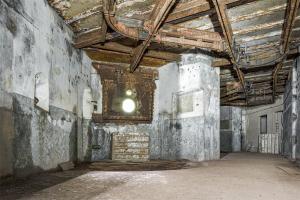

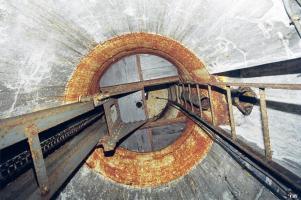

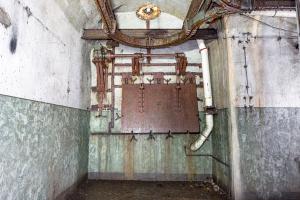

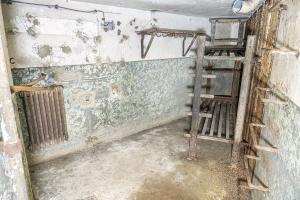

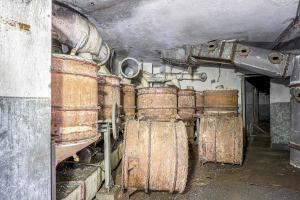

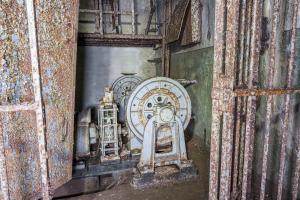

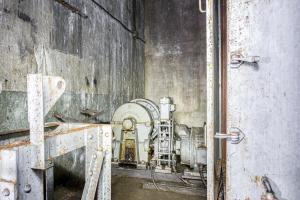

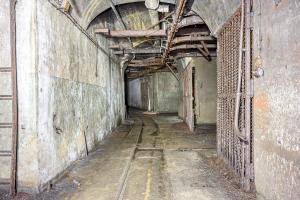

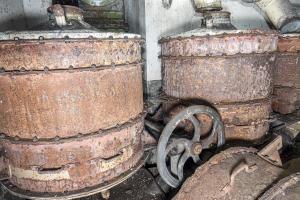

Bloc 4 : bloc d'artillerie

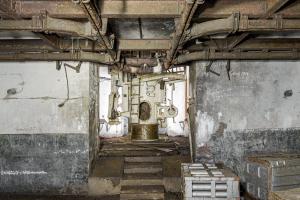

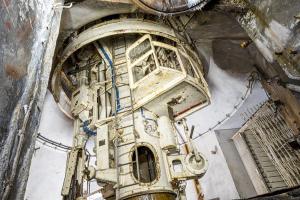

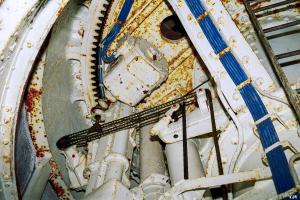

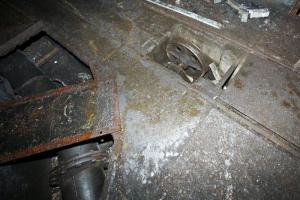

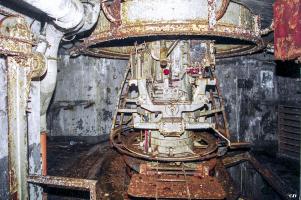

- 1 tourelle de 75 R 32 numéro 403

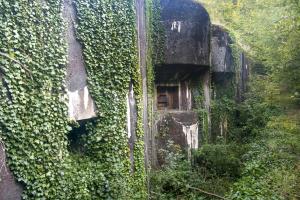

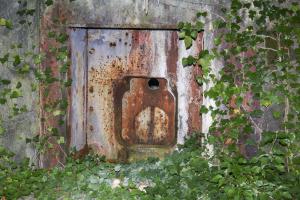

- 2 créneaux 75 R Mle 32,

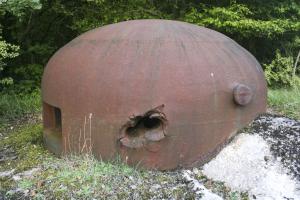

- 1 cloche GFM type A (FM 24/29 et mortier de 50 mle 34) à 3 créneaux

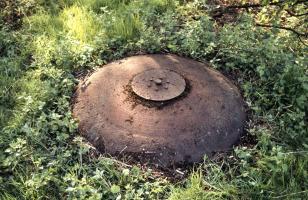

- 1 cloche LG (Lance-grenades), non équipée
- 2 créneaux FM de flanquement
- 1 créneau FM de défense d'entrée
- 3 goulottes à grenades de défense du fossé diamant

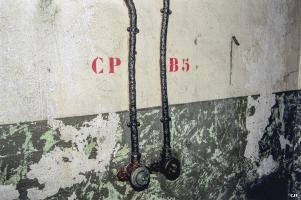

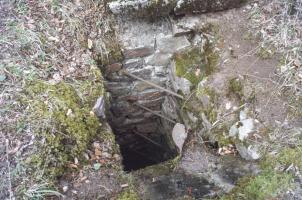

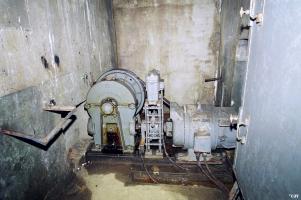

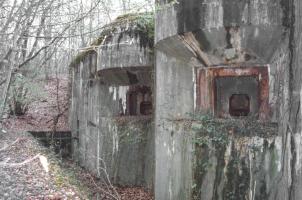

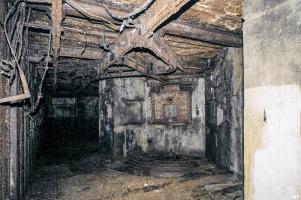

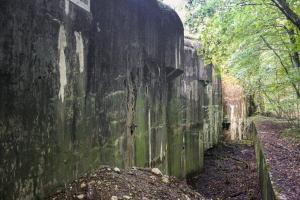

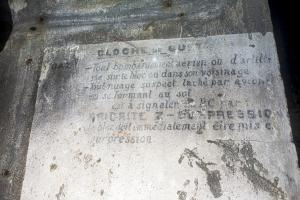

Bloc 5 : casemate d'artillerie
- 2 créneaux de 75 R Mle 32,

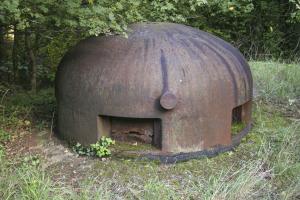

- 1 cloche GFM type A (FM 24/29 et mortier de 50 mle 34) à 4 créneaux
- 1 créneau FM de flanquement
- 1 créneau FM de défense d'entrée
- 3 goulottes à grenades de défense du fossé diamant

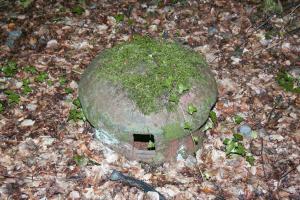

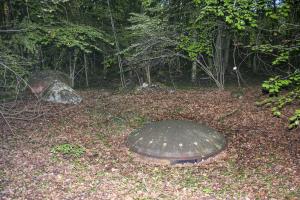

Bloc 6 : bloc d'artillerie

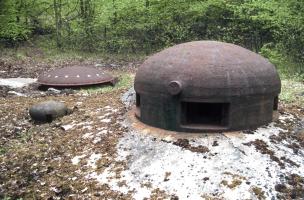

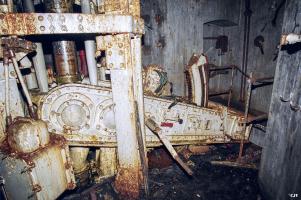

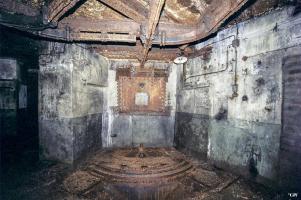

- 1 Tourelle de mortier de 81 numéro 313

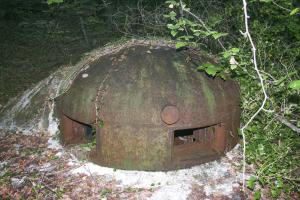

- 1 cloche GFM type A (FM 24/29 et mortier de 50 mle 34) à 3 créneaux

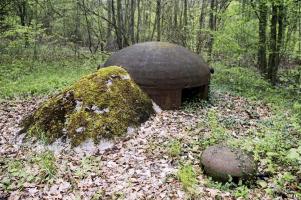

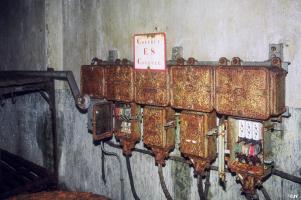

Bloc 7 : observatoire d'artillerie O1
- 1 cloche observatoire à vision périscopique (VP)
- 1 cloche GFM type A (FM 24/29 et mortier de 50 mle 34) à 4 créneaux
- 1 cloche LG (Lance-grenades), non équipée

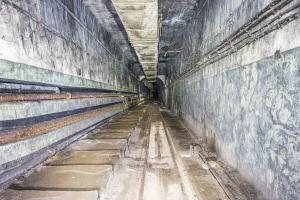

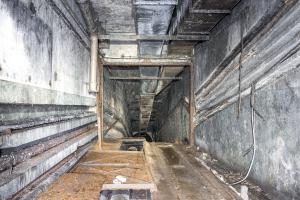

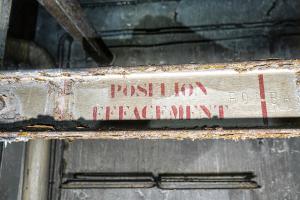

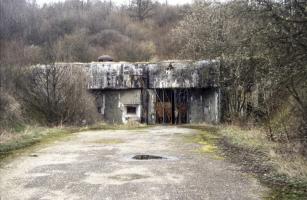

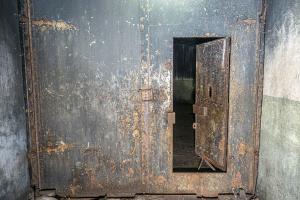

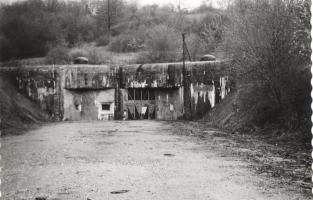

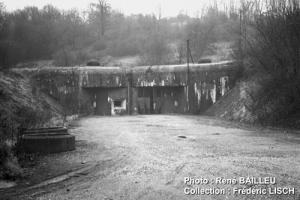

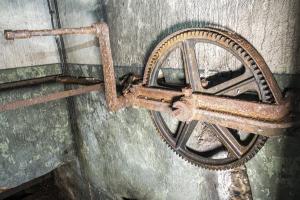

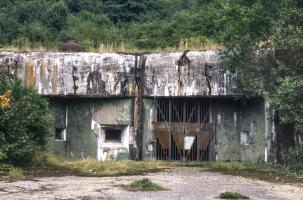

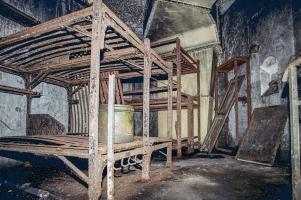

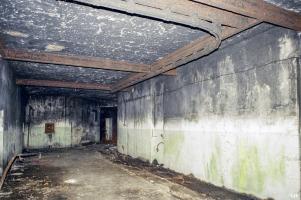

Entrée mixte type "B" ravitaillement par camions en plan incliné descendant
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31 interchangeable avec un canon antichar de 47 mm monté sur bi-rail
- 2 cloches GFM type A (FM 24/29 et mortier de 50 mle 34) à 3 créneaux
- 2 créneaux FM de flanquement

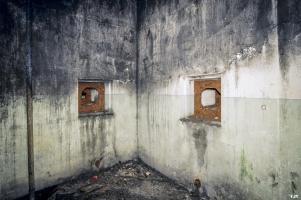

- 3 créneaux FM de défense intérieure
- 1 goulotte à grenades de défense du fossé diamant

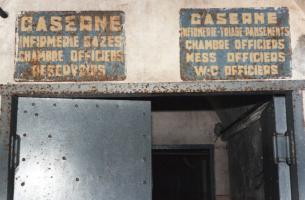

L'ouvrage na pas été doté de magasin M1 ni d'entrée des hommes
Source(s) :
Répertoire Fortifications SF Thionville (33N19)
DENOMINATION, Dénominations alternatives
L'ouvrage porte le code A 18
Le bloc 1 est repéré 025 pour l'artillerie, il est rattaché à l'ouvrage de Métrich
L'observatoire (bloc 7) est repéré O1 pour l'artillerie, il est rattaché à l'ouvrage du Hackenberg
DENOMINATION, Indicatifs et n° d'abonné
Le numéro d'abonné du central principal de l'ouvrage d'artillerie du Billig au réseau téléphonique de la fortification Maginot était 594
Il utilisait les numéros d'abonnés allant de 594 à 598
Source(s) :
Ordre pour les transmissions du 27 mai 1940
EFFECTIF, Commandement et/ou unité
L'équipage se composait théoriquementde 16 officiers et 521 hommes principalement issus des 167e Régiment d'Infanterie de Forteresse (167e RIF), 151e Régiment d'Artillerie de Position (151e RAP) et du 203° Bon du Génie
Cdt d'ouvrage : Cdt Marcq puis Cdt Roy.
Officier adjoint : SLt Raspiller
Major d'ouvrage : Lt Michel
Cdt artillerie : Cne Sillard Edouard (OR) puis Lt du Caurroy (21° Bie)
Officier directeur artillerie : Cie Miltat Marcel (OR)
Officier adjoint directeur tir : SLt de Meglio
Cdt SC artillerie : Lt Latour
Cdt l'infanterie : Lt Schmitt Henri Auguste (OR)
Officier SRI : Lt Rical
Cdt le Génie : Lt Vuillaume
Bloc 1 :
Bloc 2 : Lt Bordereuil
Bloc 3 : Lt Post
Bloc 4 : SLt Fleury
Bloc 5 : SLt Charpentier
Bloc 6 :
Bloc 7 : Lt Post
EM : SLt March
Source(s) :
SHD - 33N1 - Liste des officiers ayant servi dans les SF de la Ligne Maginot
Officiers composant l'équipage de l'ouvrage après la mesure B d'ordre de repli des ouvrages donné le 16 juin à 22 heures :
• Commandant d’ouvrage : chef de bataillon Roy (167e RIF)
• Commandant en second : capitaine Sillard (151e RAP)
• Officier adjoint au commandant d’ouvrage : sous-lieutenant Raspiller (167e RIF)
• Commandant l’infanterie d’ouvrage : lieutenant Schmidt (167e RIF)
• Officier SRI : lieutenant Rigal (167e RIF)
• Officier SRA et commandant l'artillerie d'ouvrage : lieutenant du Caurroy (151e RAP)
• Officier adjoint au DT : sous-lieutenant de Meglio (151e RAP)
• Officier adjoint au SRA : aspirant Pachelet
• Officier directeur des tirs : capitaine Miltat (151e RAP)
• Commandant des SG d’artillerie : lieutenant Latour (151e RAP)
• Commandant du Génie : lieutenant Vuillaume
• Médecin chef de l’ouvrage : lieutenant médecin Huet
• Commandant du bloc entrée : sous-lieutenant March (167e RIF)
• Commandant du bloc 2 : lieutenant Bordereuil (167e RIF)
• Commandant du bloc 3 : lieutenant Post (151e RAP)
• Commandant du bloc 4 : sous-lieutenant Fleury (151e RAP)
• Commandant casemate du bloc 4 : aspirant Montias (151e RAP)
• Commandant du bloc 5 : lieutenant Charpentier (151e RAP)
Source(s) :
SHD - 34N158
Effectif théorique de l'ouvrage :
Total : 21 / 71 / 456
Infanterie :
- Bloc 1 : 1 / 2 / 16
- Bloc 2 : 0 / 2 / 16
- Bloc 3 : 1 / 3 / 16
- Bloc 4 : 0 / 0 / 3
- Bloc 7 : 0 / 0 / 3
- Entrée : 1 / 3 / 16
- Commandement : 6 / 12 / 56
Artillerie :
- Bloc 1 : 0 / 1 / 3
- Bloc 4 : 2 / 9 / 91
- Bloc 5 : 1 / 6 / 46
- Bloc 6 : 1 / 4 / 31
- Bloc 7 : 1 / 1 / 7
- Commandement : 4 / 8 / 28
Génie :
- Electromécaniciens : 2 / 12 / 61
- Radios : 0 / 1 / 18
- Télégraphistes : 0 / 1 / 8
- Chemin de fer : 0 / 4 / 23
- Sapeurs - Mineurs : 0 / 1 / 14
Santé : 1 / 2 / 0

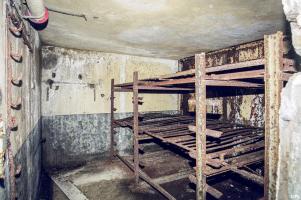

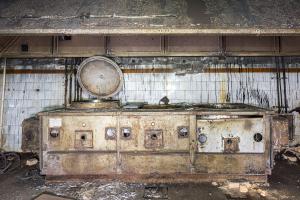

282 places couchées dans l'ouvrage
Source(s) :
Répertoire Fortifications SF Thionville (33N19)

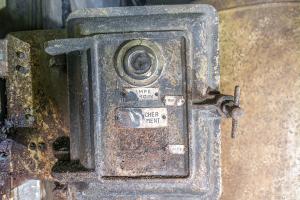

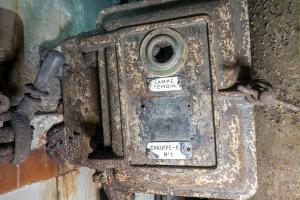

EQUIPEMENT, Electrique

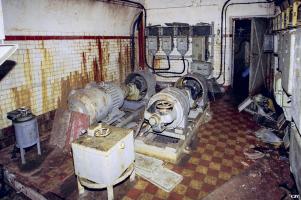

L'ouvrage est alimenté en electricité par :
- Un poste de transformation alimenté par une arrivée moyenne tension souterraine.

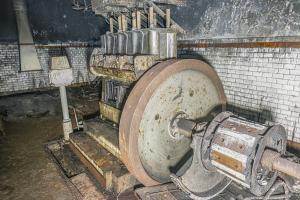

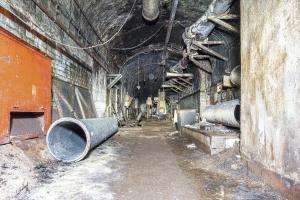

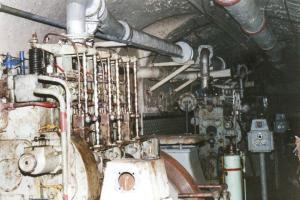

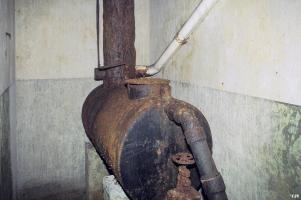

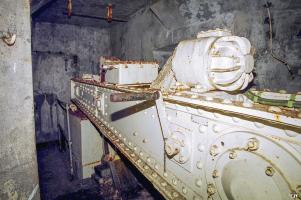

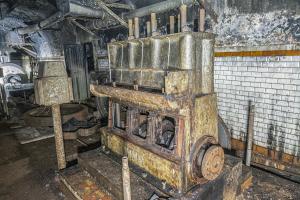

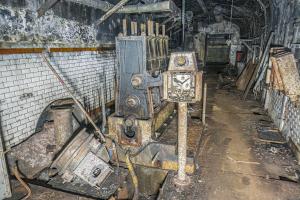

- Une usine électrique comprenant quatre groupes électrogènes diesel trois cylindres de marque SGCM type 3GVU33 développant 125 CV
L'usine electrique est par ailleurs équipée d'un groupe électrogène auxilliaire à moteur CLM 1PJ65 de 8CV fournissant l'éclairage de secours de l'usine et entrainant le compresseur assurant le gonflage des bouteilles d'air necessaires au démarrage des moteurs SGCM
ETAT ACTUEL , Etat - utilisation actuelle

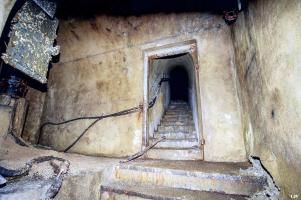

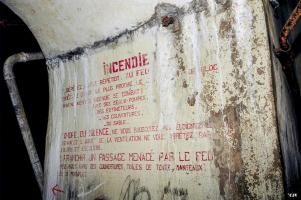

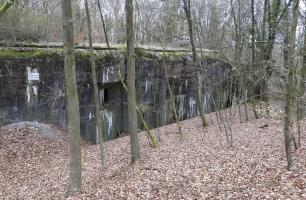

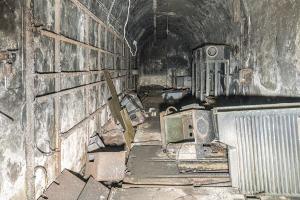

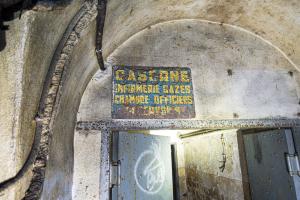

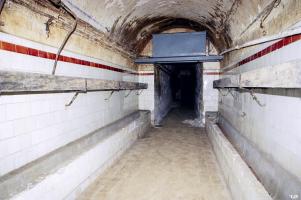

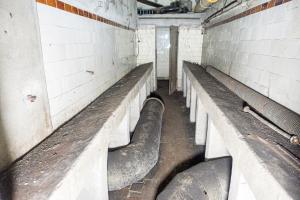

L'ouvrage a fait l'objet de campagnes de récupération de la part d'associations sauvegardant d'autres ouvrages dans les années 1980
Maintenu fermé jusque au début des années 1990, l'ouvrage a ensuite régulièrement été forcé et livré au pilleurs et autres vandales.
L'armée lassée de ces intrusions a procédé au merlonnage de l'entrée munitions au début des années 2000, avec toutes les limites que l'on connait au procédé.

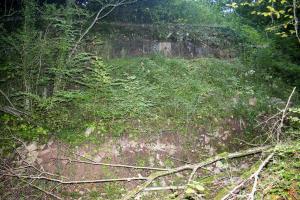

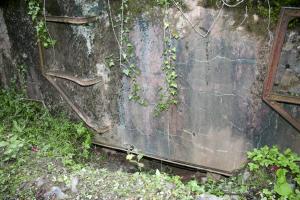

Les blocs 1 et 3 ont vus comme l'entrée munitions leurs façades remblayées par l'armée pour éviter les intrusions
HISTORIQUE, Chronologie
Lors de la drôle de guerre, l'ouvrage connu une affaire d'espionnage. Une serveuse nommée Lili travaillant dans une brasserie de Thionville a réussi à pénétrer dans l'ouvrage à plusieurs reprise accompagnée de deux officiers dont on imagine les desseins (sans jeu de mots). Cette serveuse travaillait en fait pour le compte de l'Allemagne et les deux officiers finirent aux arrêts de rigueur.
Le 15 juin 1940 au matin, un obus de 81 explose dans la tourelle du bloc 6 et fera deux blessés.
Source(s) :
Roger BRUGE - On a livré la Ligne Maginot - Page 18
dans la nuit de 24 au 25 juin, l'ouvrage ouvre le feu et empêche l'ennemi d'atteindre les dessus du Hackenberg Ouest.
Source(s) :
"La Ligne Maginot-Guide des Forts à visiter"
page 64
HISTORIQUE, Construction
Le "petit ouvrage" (au sens de cette époque) de BILLIG est considéré dés les avant-projets de tracé de la position Moselle-Nied pour faire le lien d'artillerie de flanquement entre les ensembles de METRICH et HACKENBERG.
Le projet de plan de masse du BILLIG (125/S) est présenté lors de la 32° réunion CORF (27 Février 1930) comme ouvrage composé de deux demi-petits ouvrages (N-O et S-E) non reliés entre eux. Le projet est approuvé le 5 Mars suivant sans presque de discussions hormis le fait de remonter les deux casemates de mortiers de 75mm (B4 et B5) et d'essayer de les associer aux blocs d'infanterie B1 et B3.
Une version du plan d'implantation de l'ouvrage et de plan de masse corrigé est produite par la DTF de Metz-Est (dossier 344/S) et présentée le 12 Juin 1930 à la CORF. Ce projet tient compte des commentaires précédents pour ce qui concerne la position des deux blocs d'artillerie de flanquement, mais l'idée de réunion des blocs d'artillerie et d'infanterie n'a finalement pas été retenue du fait de difficultés de défilement et de taille excessive de bloc. L'idée initiale de demi-ouvrages indépendants a aussi évolué dans l'intervalle, et le projet proposé contient maintenant une communication commune aux deux demi-ouvrages avec entrée arrière unique, option jugée plus rationnelle et moins couteuse au final.
Le devis estimatif est de 39,7 millions de F et l'effectif prévisionnel de 259 hommes dont une section de défense des intervalles.
La nouvelle disposition est approuvée par la CORF sous réserve que l'angle mort dû à la crête devant le B5 soit minimisé, soit par déplacement du B5 vers B3, soit par délardement de l'arête. Le casernement souterrain, trop loin de l'entrée, est à rapprocher du bloc observatoire de la cote 273,4. Moyennant cela, l'EMA appouve le plan de masse et d'implantation de l'ouvrage respectivement par DM 1330 3/11-1 du 26 Juin 1930 puis DM 1645 2/4-S du 9 Juillet 1930.
Le marché de gros-œuvre de l'ouvrage est passé à l'entreprise OSSUDE de Paris le 16 Septembre 1930, pour un montant de 33,23 MF. Les travaux démarrent en suivant.
Un an plus tard, en octobre 1931, l'état des lieux est le suivant :
- B1 : terrassement achevé. Pont de service en cours d'installation
- B2 : bloc tout juste bétonné (1er bloc de l'ouvrage)
- B3 : terrassement en cours.

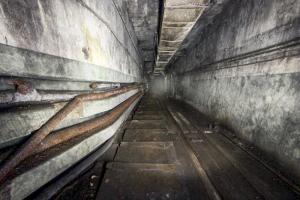

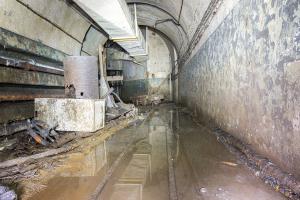

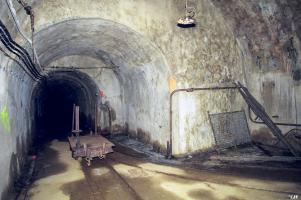

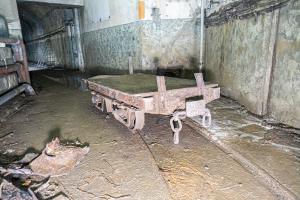

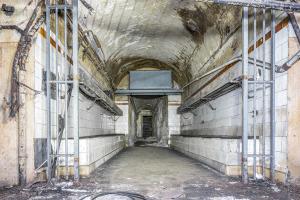

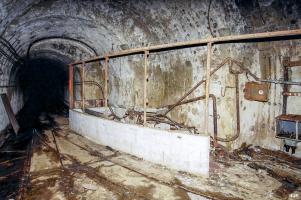

Les autres blocs ne sont pas encore entamés, sauf les puits des B4 et B6, par contre les trois puits de service sur la galerie principale sont établis. Du côté de celle-ci, elle est percée de l'entrée jusqu'au B3 et au rameau du B5, incluant l'égout visitable. La partie non visitable de l'égout (buses) est achevée. En tête d'ouvrage, les galeries en pied de bloc 6, du bloc 4 et entre B1 et B2 sont fouillées.
Mi-1936, l'ouvrage est techniquement achevé. Les premières occupations ont cependant mis en évidences un certain nombre de défauts à corriger et d'améliorations nécessaires à l'habitabilité de l'ouvrage. Ces améliorations sont inscrites au programme de 1937 et recouvrent :
- l'alimentation électrique par l'arrière
- la création d'un garage simplifié pour locotracteurs
- l'amélioration de l'étanchéité et la chasse aux infiltrations

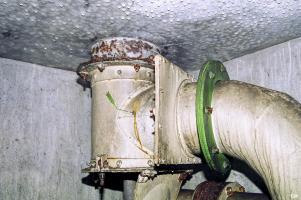

- la modification des prises d'air en carneau des blocs d'artillerie
- l'aménagement et l'amélioration des casemates pour 75mm R32
- l'amélioration de l'évacuation de l'eau des blocs vers l'égout principal de l'ouvrage

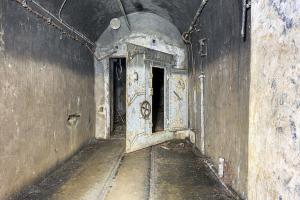

- le remplacement des portes de sas par des portes étanches
- la modification et l'amélioration de l'aménagement des PC.
- la mise en place du système d'alerte aux gaz
le tout pour un montant additionnel de 805.000 Fr. Au 30 Octobre 1937 ces travaux sont achevés.
Source(s) :
SHD 7N3810, 6V11100, 9NN4423
Fils de discussion
Page n° 10629 mise à jour le 15/11/2021 -
© wikimaginot.eu 2018 / 2025
L'accés aux documents en ligne est réservé aux utilsateurs inscrits sur le site.
Plan d'ensemble
Extrait de cartomaginot.com
Auteur :
Pascal LAMBERT - www.cartomaginot.com
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Document #18847 disponible en ligne (54.62 Ko)
Organisation de l'artillerie d'ouvrage et de l'observation d'artillerie de l'ouvrage du Billig
Les observatoires auxiliaires ne sont pas représentés
Auteur :
Frédéric LISCH
Oeuvre dans le Domaine Public, Libre de droits
Document #19741 disponible en ligne (180.48 Ko)
Organisation de l'artillerie et de l'observation d'artillerie du Secteur Fortifié de Thionville
Document donnant les liaisons et relations entre ouvrages, PC et observatoires pour l'artillerie.
Ouvrages de Rochonvillers, olvange, Soetrich, Kobenbusch, Galgenberg, Metrich et Billig
Les observatoires auxiliaires ne sont pas représentés
Auteur :
Frédéric LISCH
CC-O - Oeuvre personelle libre de droits
Document #19743 disponible en ligne (64.21 Ko)
Ouvrage d'artillerie du Billig
Plan de l'issue secrète et de la sortie de cable attenante
Auteur :
Génie
Droits réservés
Document #47652 disponible en ligne (2.25 Mo)
Ouvrage du Billig
Plan schématique de l'ouvrage
Auteur :
ATG Thionville
Collection wikimaginot - Reproduction interdite
Document #98838 disponible en ligne (109.65 Ko)
Plan de l'ouvrage du Billig
Etabli par les troupes US en 1944
Auteur :
664th Engineers Corp
Provenance : NARA - US archives
Oeuvre dans le Domaine Public, Libre de droits
Document #58741 disponible en ligne (1.05 Mo)

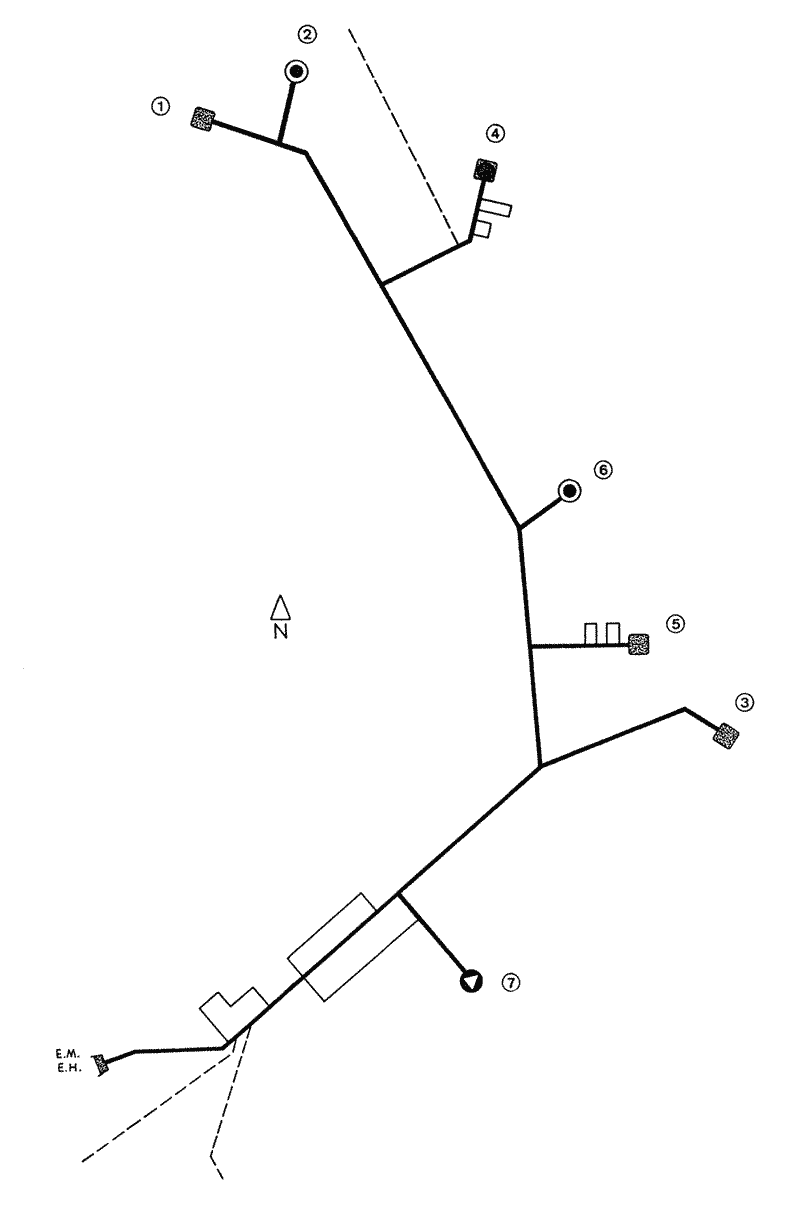

Ouvrage d'artillerie du Billig - Plan sommaire
