SENTZICH - A16
( Ouvrage d'infanterie )
L'ouvrage est ouvert au public
Secteur Fortifié
SFT - SF Thionville
Sous Secteur
Elzange
Quartier
Gavisse
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
Commune
CATTENOM (57570)
Lieu-dit / Parcelle
Hitberg
Coordonnées
49.420904 - 6.260740
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Complet

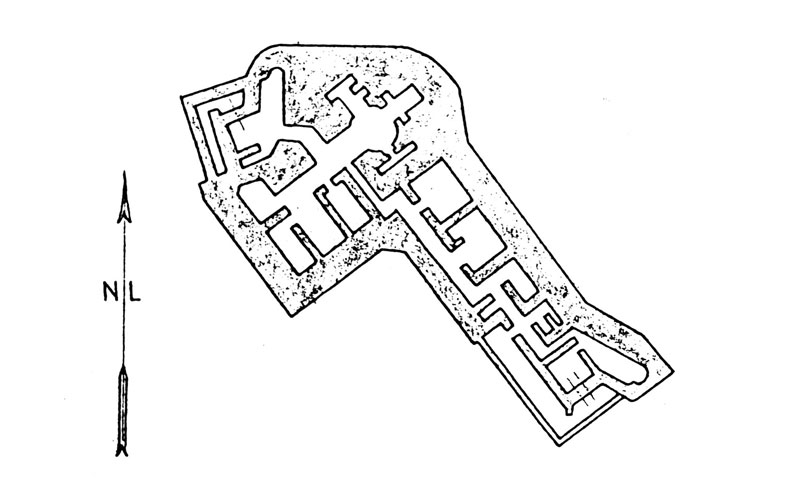

Plan sommaire
Notes et informations
ARMEMENT, Infanterie
Armement total de l'ouvrage :
- 1 tourelle de mitrailleuses
- 1 jumelage de mitrailleuses sous casemate
- 2 canons 37 en casemate
- 2 cloches GFM (FM24/29 / mortier 50)
- 8 créneaux FM de défense et de flanquement
Source(s) :
Répertoire Organisations SF Thionville (33N19)
- 1 tourelle de mitrailleuses
- 1 jumelage de mitrailleuses sous casemate
- 2 canons 37 en casemate
- 2 cloches GFM (FM24/29 / mortier 50)
- 8 créneaux FM de défense et de flanquement
Source(s) :
Répertoire Organisations SF Thionville (33N19)
ARMEMENT, Spécificités

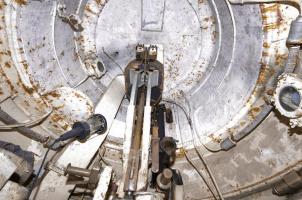

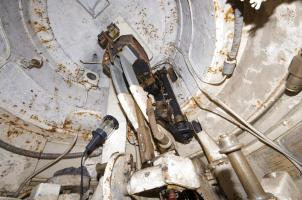

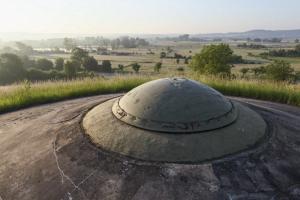

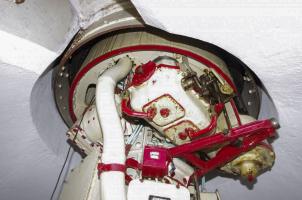

La tourelle de mitrailleuses du PO de Sentzich est la première produite par les établissements Batignolles-Chatillon. Elle porte le numéro 1
Elle sera la premiére tourelle de mitrailleuses modifiée pour recevoir une arme mixte (canon canon de 25 mm raccourci et jumelage de mitrailleuses)
Elle sera la premiére tourelle de mitrailleuses modifiée pour recevoir une arme mixte (canon canon de 25 mm raccourci et jumelage de mitrailleuses)
CONSTRUCTION, Cartouche ou information constructeur
Année de construction : 1933
CONSTRUCTION, Cout
Le Petit Ouvrage de Sentzich a été -construit par la Sté Verdun - Fortifications.
Le montant du marché était de 7,5 Mio Francs
Le montant du marché était de 7,5 Mio Francs
CONSTRUCTION, Description

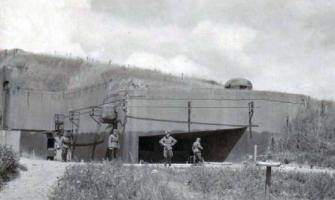

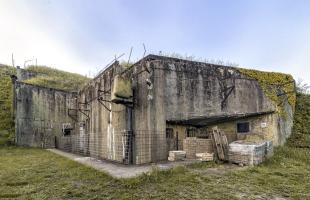

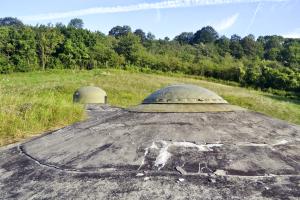

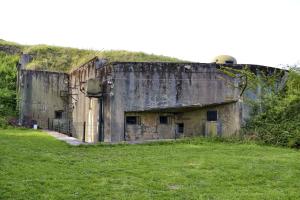

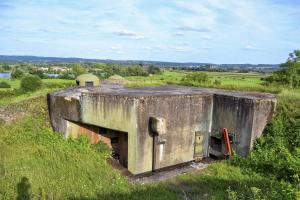

Le Petit Ouvrage de Sentzich est un ouvrage d'infanterie CORF monobloc composé de deux casemates d'infanterie et d'une tourelle de mitrailleuses.
Il est de type 'anciens fronts'

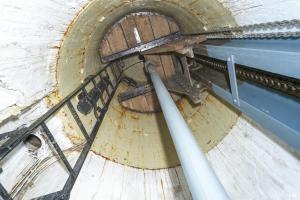

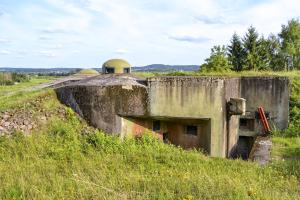

Chambre de tir Nord:

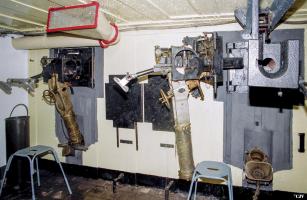

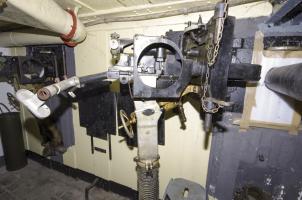

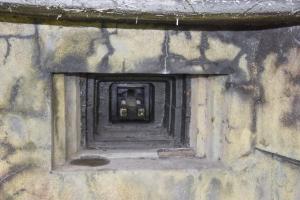

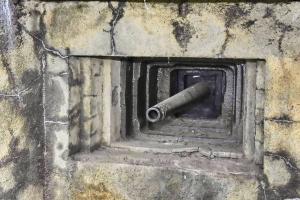

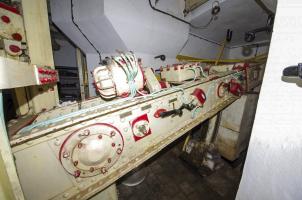

- un créneau pour jumelage de mitrailleuses Reibel MAC 31 interchangeable avec un canon antichar de 37 mm

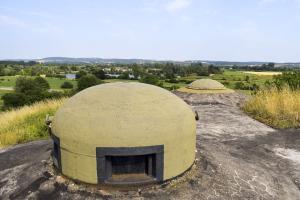

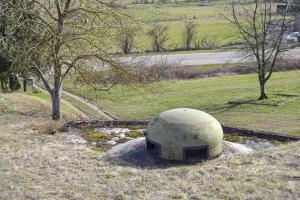

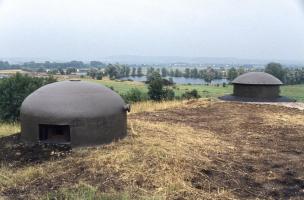

- une cloche GFM type A (guetteur fusil-mitrailleur) à 3 créneaux
- 2 créneaux FM de flanquement

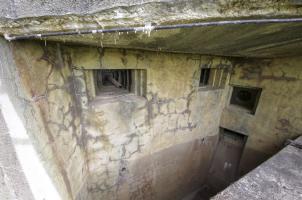

- 2 créneaux FM de défense de fossé (Cette chambre de tir est dotée d'une issue de secours défendue par l'un de ces créneaux)

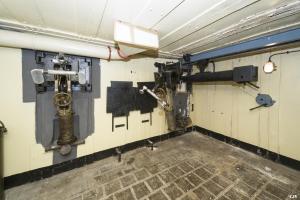

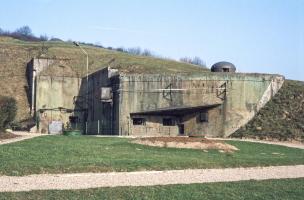

Chambre de tir Sud:
- un créneau pour jumelage de mitrailleuses Reibel MAC 31 interchangeable avec un canon antichar de 37 mm
- un créneau pour jumelage de mitrailleuses Reibel MAC 31
- une cloche GFM type A à 5 créneaux, équipée d'un périscope J2 pour l'observation d'artillerie
- 2 créneaux FM de flanquement
- 2 créneaux FM de défense de fossé

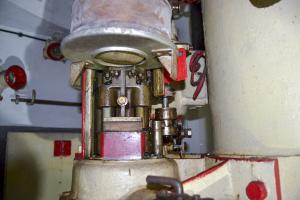

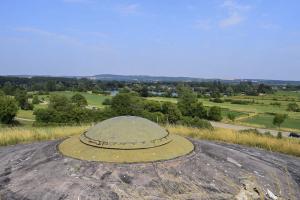

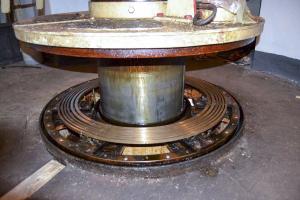

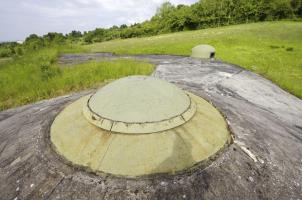

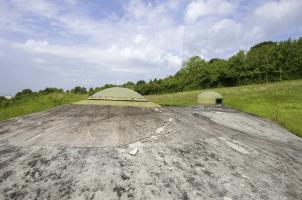

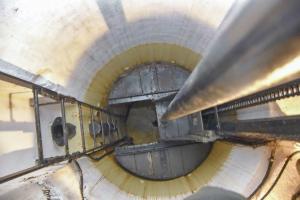

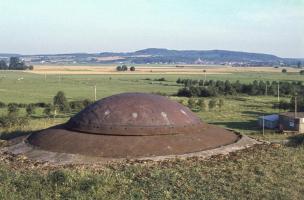

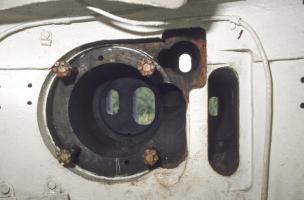

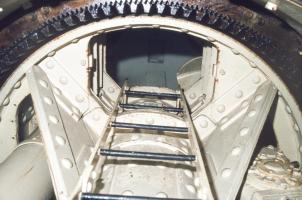

Tourelle de mitrailleuses pour jumelage de mitrailleuses Reibel MAC 31 numéro 01
Source(s) :
Répertoire Fortifications SF Thionville (33N19)
Il est de type 'anciens fronts'
Chambre de tir Nord:
- un créneau pour jumelage de mitrailleuses Reibel MAC 31 interchangeable avec un canon antichar de 37 mm
- une cloche GFM type A (guetteur fusil-mitrailleur) à 3 créneaux
- 2 créneaux FM de flanquement
- 2 créneaux FM de défense de fossé (Cette chambre de tir est dotée d'une issue de secours défendue par l'un de ces créneaux)
Chambre de tir Sud:
- un créneau pour jumelage de mitrailleuses Reibel MAC 31 interchangeable avec un canon antichar de 37 mm
- un créneau pour jumelage de mitrailleuses Reibel MAC 31
- une cloche GFM type A à 5 créneaux, équipée d'un périscope J2 pour l'observation d'artillerie
- 2 créneaux FM de flanquement
- 2 créneaux FM de défense de fossé
Tourelle de mitrailleuses pour jumelage de mitrailleuses Reibel MAC 31 numéro 01
Source(s) :
Répertoire Fortifications SF Thionville (33N19)
DENOMINATION, Dénominations alternatives
L'appellation officielle de l'ouvrage est A 16
DENOMINATION, Indicatifs et n° d'abonné
Les numéros d'abonnés de l'ouvrage au réseau téléphonique de la fortification maginot étaient 547 et 548
Source(s) :
Ordre pour les transmissions du 27 mai 1940
Source(s) :
Ordre pour les transmissions du 27 mai 1940
EFFECTIF, Commandement et/ou unité
L'équipage du PO de Sentzich était composé de 66 hommes principalement issus du 168e RIF.
Il était placé sous les ordres du lieutenant Langrand Maurice, son adjoint étant le Lt Jacobs
Source(s) :
SHD - Carton 34N158
Il était placé sous les ordres du lieutenant Langrand Maurice, son adjoint étant le Lt Jacobs
Source(s) :
SHD - Carton 34N158
Effectif théorique de l'ouvrage :
Total : 3 / 10 / 62
Infanterie :
- Tourelle de mitrailleuse : 1 / 2 / 11
- Casemate Nord : 0 / 1 / 5
- Casemate Sud : 0 / 2 / 12
- Commandement : 2 / 2 / 16
Génie :
- Electromécaniciens : 0 / 3 / 10
- Radios : 0 / 0 / 4
- Télégraphistes : 0 / 0 / 4
39 places couchées dans l'ouvrage
Source(s) :
Répertoire Fortifications SF Thionville (33N19)
Total : 3 / 10 / 62
Infanterie :
- Tourelle de mitrailleuse : 1 / 2 / 11
- Casemate Nord : 0 / 1 / 5
- Casemate Sud : 0 / 2 / 12
- Commandement : 2 / 2 / 16
Génie :
- Electromécaniciens : 0 / 3 / 10
- Radios : 0 / 0 / 4
- Télégraphistes : 0 / 0 / 4
39 places couchées dans l'ouvrage
Source(s) :
Répertoire Fortifications SF Thionville (33N19)
EQUIPEMENT, Divers
L'ouvrage est équipé d'une cuisinière à charbon de marque Cubain
EQUIPEMENT, Electrique
L'ouvrage est alimenté depuis le réseau civil par un transformateur HTA connecté sur la ligne aérienne alimentant l'ouvrage du Galgenberg.

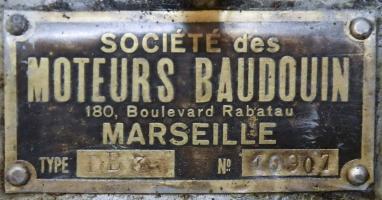

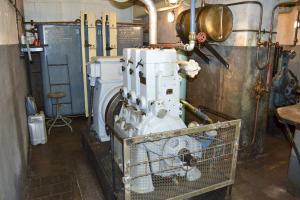

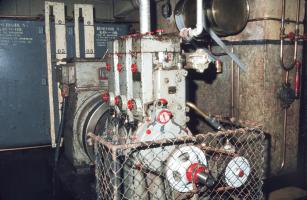

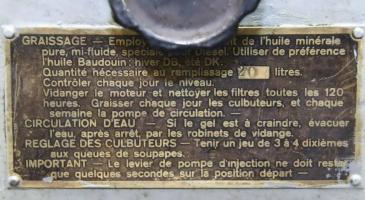

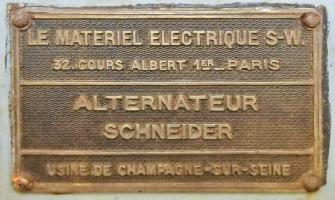

En cas de coupure du réseau civil, une usine électrique dotée de deux groupes électrogène à moteurs BAUDOUIN trois cylindres type DB3 de 36 CV prenait le relais.

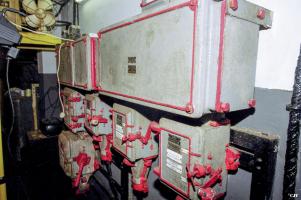

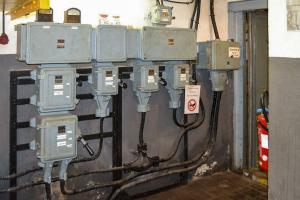

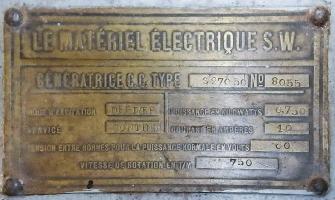

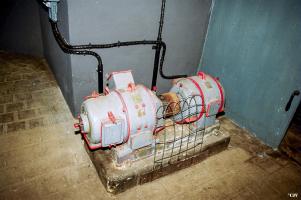

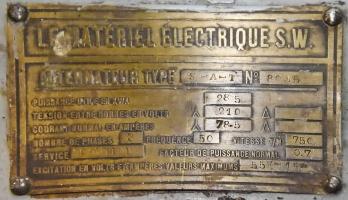

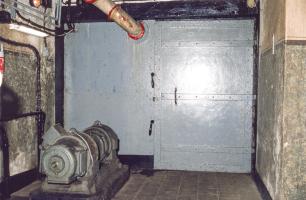

La distribution électrique de l'ouvrage est en 220V triphasé, 110 V monophasé pour l'éclairage. Un convertisseur rotatif assure l'alimentation de la tourelle de mittrailleuses en 110V continu.
En cas de coupure du réseau civil, une usine électrique dotée de deux groupes électrogène à moteurs BAUDOUIN trois cylindres type DB3 de 36 CV prenait le relais.
La distribution électrique de l'ouvrage est en 220V triphasé, 110 V monophasé pour l'éclairage. Un convertisseur rotatif assure l'alimentation de la tourelle de mittrailleuses en 110V continu.
ETAT ACTUEL , Etat - utilisation actuelle
Propriétaire : Commune de Cattenom (2004)
HISTORIQUE, Construction
Le plan d'implantation et projet technique de l'ouvrage est approuvé par la CORF le 2 Décembre 1929 (note 74/ORF) sous la forme d'une "casemate double avec tourelle mitrailleuse".
Le marché de construction avait été passé le 20 Décembre 1929 - comme sous élément de la tranche n°8 des travaux de 1929 - à l'entreprise VERDUN FORTIFICATIONS de Belleville, pour un montant de 3,9 MF. Le chantier débute immédiatement.
Le représentant de l'entreprise est Mr Demenois, le chef de chantier du Génie est le Cne Nicot
En octobre 1931, le gros-œuvre est considéré comme juste achevé (rocaillage réalisé).
Le Génie de la 6° Region Militaire envisage en Mars 1933 de faire construire un fossé antichar humide de 5 à 6 mètres de large pour 2 à 3 mètres de profondeur entre l'ouvrage de SENTZICH et le cours de la Moselle au droit des casemates de KOENIGSMACKER. La délégation locale de la CORF en fait l'étude et établit le devis à 3,5 millions de francs dont 3 millions pour les travaux de maçonnerie des rives du fossé, à réaliser par une entreprise civile.
Informé que le budget pour une telle construction n'existe pas, le général VAULGRENANT, commandant la 6° RM insiste fortement (et directement !) auprès du général BELHAGUE pour que les moyens soient débloqués par l'EMA. Dans un souci louable de compromis financier, il offre de faire réaliser la fouille et le terrassement par la MOM (le 2° RG a décliné poliment au motif qu'il avait autre chose à faire) en allant chercher de la "main-d'oeuvre indigène" (sic) de la 2° DINA stationnée non loin. Malgré cela, 80% de la dépense resterait à charge des budgets de fortification, déjà lourdement contraints à cette époque, ce qui tue l'idée dans l'oeuf. Le projet est malgré tout approuvé, mais sans l'ombre d'un financement, donc remis sine-die. Une deuxième approbation pour le même projet intervient cependant un an plus tard, le 11 Mai 1934 : l'ensemble du fossé est maintenant réalisé par la MOM, permettant une réduction importante (mais théorique) du budget. La loi programme du 6 Juillet 1934 (Nouveaux Fronts) dégage par ailleurs quelques moyens.
L'abandon est définitivement actée par décision ministérielle 6688 2/4-S du 26 Aout 1935. Ce fossé ne verra jamais le jour mais sera remplacé par un obstacle constitué d'un réseau de barbelés et de 8 rangs de rails, défendu par un blockhaus CORF pour canon de 47mm et jumelage de mitrailleuses REIBEL (futur blockhaus de SENTZICH).
Source(s) :
SHD 6V11100, 7N3809
Le marché de construction avait été passé le 20 Décembre 1929 - comme sous élément de la tranche n°8 des travaux de 1929 - à l'entreprise VERDUN FORTIFICATIONS de Belleville, pour un montant de 3,9 MF. Le chantier débute immédiatement.
Le représentant de l'entreprise est Mr Demenois, le chef de chantier du Génie est le Cne Nicot
En octobre 1931, le gros-œuvre est considéré comme juste achevé (rocaillage réalisé).
Le Génie de la 6° Region Militaire envisage en Mars 1933 de faire construire un fossé antichar humide de 5 à 6 mètres de large pour 2 à 3 mètres de profondeur entre l'ouvrage de SENTZICH et le cours de la Moselle au droit des casemates de KOENIGSMACKER. La délégation locale de la CORF en fait l'étude et établit le devis à 3,5 millions de francs dont 3 millions pour les travaux de maçonnerie des rives du fossé, à réaliser par une entreprise civile.
Informé que le budget pour une telle construction n'existe pas, le général VAULGRENANT, commandant la 6° RM insiste fortement (et directement !) auprès du général BELHAGUE pour que les moyens soient débloqués par l'EMA. Dans un souci louable de compromis financier, il offre de faire réaliser la fouille et le terrassement par la MOM (le 2° RG a décliné poliment au motif qu'il avait autre chose à faire) en allant chercher de la "main-d'oeuvre indigène" (sic) de la 2° DINA stationnée non loin. Malgré cela, 80% de la dépense resterait à charge des budgets de fortification, déjà lourdement contraints à cette époque, ce qui tue l'idée dans l'oeuf. Le projet est malgré tout approuvé, mais sans l'ombre d'un financement, donc remis sine-die. Une deuxième approbation pour le même projet intervient cependant un an plus tard, le 11 Mai 1934 : l'ensemble du fossé est maintenant réalisé par la MOM, permettant une réduction importante (mais théorique) du budget. La loi programme du 6 Juillet 1934 (Nouveaux Fronts) dégage par ailleurs quelques moyens.
L'abandon est définitivement actée par décision ministérielle 6688 2/4-S du 26 Aout 1935. Ce fossé ne verra jamais le jour mais sera remplacé par un obstacle constitué d'un réseau de barbelés et de 8 rangs de rails, défendu par un blockhaus CORF pour canon de 47mm et jumelage de mitrailleuses REIBEL (futur blockhaus de SENTZICH).
Source(s) :
SHD 6V11100, 7N3809
SOURCES, Bibliographie ou documents de réference
Le soldat Karl Schneider est capturé dans la matinée du 18 juin alors qu'il s'engageait sur la route nationale, venant de Gavisse. Avant d'être conduit au Galgenberg , il expliquera qu'il rejoignait son bataillon et qu'il ne pensait pas courir de danger en traversant la Ligne Maginot .
Source(s) :
On a livré la Ligne Maginot , Roger Bruge
Source(s) :
On a livré la Ligne Maginot , Roger Bruge
Contact et infos touristiques :
Organisation ou association en charge de ce site
Informations pour la visite
L'ouvrage est ouvert au public tous les samedis à 14h30 et sur rendez-vous
Il est accessible pour les groupes toute l'année sur rendez vous
Source(s) :
Association LMCE
Il est accessible pour les groupes toute l'année sur rendez vous
Informations touristiques mises à jour le 03/01/2022
