BOIS d'ESCHERANGE - X3 (Quartier Kanfen - I/169°RIF)
( Abri )
Secteur Fortifié
SFT - SF Thionville
Sous Secteur
Angevillers - Oeutrange
Quartier
Angevillers
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
Commune
ESCHERANGE (57330)
Lieu-dit / Parcelle
Bois de la Tiefkeil
Coordonnées
49.403762 - 6.077043
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Plan type
Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.
 |
GénéralitésPlus d'informations ... |
Notes et informations
ARMEMENT, Infanterie
Organes de défense de l'abri :

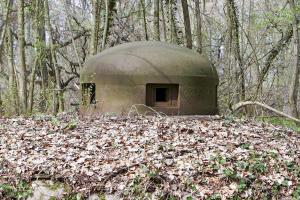

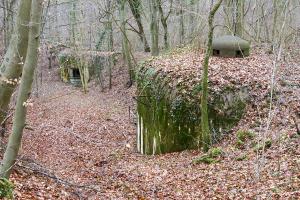

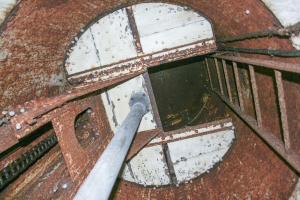

- 2 cloches GFM de Type A à 5 créneaux,

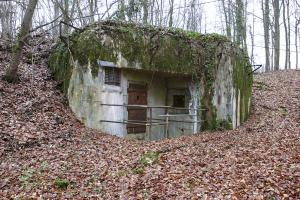

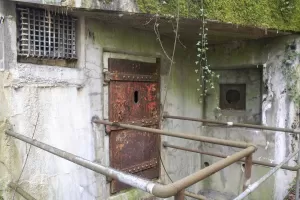

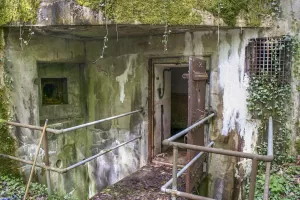

- 2 créneaux pour FM de défense d'entrée,
- 2 goulottes à grenades de défense du fossé.
Source(s) :
Répertoire Fortifications SF Thionville (33N19)
- 2 cloches GFM de Type A à 5 créneaux,
- 2 créneaux pour FM de défense d'entrée,
- 2 goulottes à grenades de défense du fossé.
Source(s) :
Répertoire Fortifications SF Thionville (33N19)
CONSTRUCTION, Cout
Le cout total de construction et d’équipement de l'abri s'élève à 5 950 000 Frs au 01 juillet 36.
Source(s) :
SHD - 9 NN 4423
Source(s) :
SHD - 9 NN 4423
CONSTRUCTION, Description

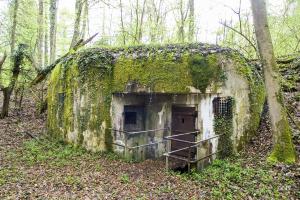

L'abri du BOIS d'ESCHERANGE est un abri caverne CORF pour deux sections.
CONSTRUCTION, Mission, ou Fonction de l'objet

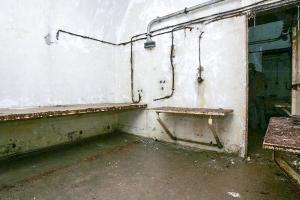

L'abri du BOIS d'ESCHERANGE est un abri prévu pour abriter deux sections d'infanterie et est utilisé comme PC du Quartier Kanfen.
DENOMINATION, Dénominations alternatives
Appellation X 3
La numérotation allemande des coffres de l'abri était Werk 178a et b
DENOMINATION, Indicatifs et n° d'abonné
Le numéro d'abonné de l'abri d'ESCHERANGE au réseau téléphonique de la fortification Maginot était 427.
EFFECTIF, Commandement et/ou unité
L'abri était occupé par le 1° Bon du 169° RIF.
Un document de la III° Armée de septembre 1937, indique que l'abri servait de lieu de stockage de matériel et point de convocation pour les réservistes B1 de la 5° CM du I/169° RIF.
Source(s) :
SHD - 29N116
Source(s) :
SHD - 29N116

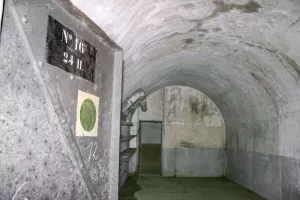

Nombre de places :

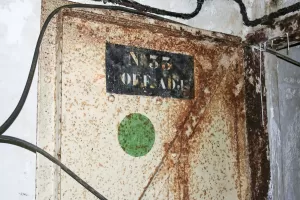

- 8 officiers,
- 146 sous-officiers et hommes de troupe.
Source(s) :
Répertoire Fortifications SF Thionville (33N19)
- 8 officiers,
- 146 sous-officiers et hommes de troupe.
Source(s) :
Répertoire Fortifications SF Thionville (33N19)
EQUIPEMENT, Divers

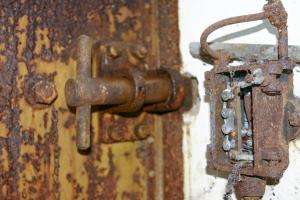

L'abri d'ESCHERANGE était doté d'un système de surveillance des portes utilisant le réseau téléphonique souterrain de la fortification permettant de déclencher une alarme au poste de police du Camp de sureté d'ANGEVILLERS en cas d'effraction.
Ce système mis en place peu après la construction permettait d'assurer en temps de paix la surveillance les éléments de la fortification non occupés en permanence.
Ce système mis en place peu après la construction permettait d'assurer en temps de paix la surveillance les éléments de la fortification non occupés en permanence.

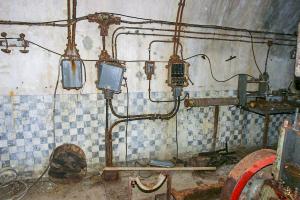

EQUIPEMENT, Electrique

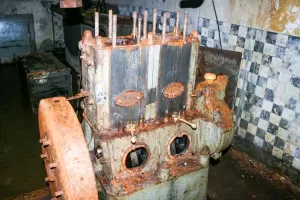

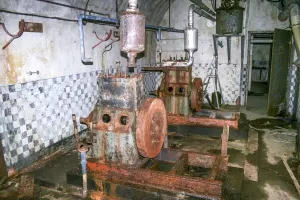

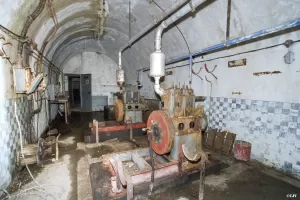

L'alimentation électrique est assurée par l'ouvrage voisin de MOLVANGE. En cas de disparition de ce dernier, une usine électrique équipée de deux groupes électrogènes à moteur BAUDOUIN DB2 prenait le relais.
La distribution de l'abri est faite en 220V triphasé pour les moteurs (ventilation et pompes) et en 110V monophasé pour l'éclairage et les prises, ce qui explique la présence d'un transformateur dans l'usine, ce dernier étant nécessaire du fait de l'alimentation extérieure arrivant en 400V triphasés.
La distribution de l'abri est faite en 220V triphasé pour les moteurs (ventilation et pompes) et en 110V monophasé pour l'éclairage et les prises, ce qui explique la présence d'un transformateur dans l'usine, ce dernier étant nécessaire du fait de l'alimentation extérieure arrivant en 400V triphasés.
EQUIPEMENT, Hydraulique

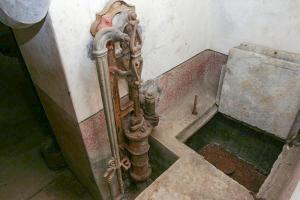

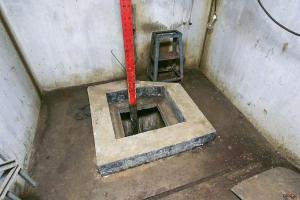

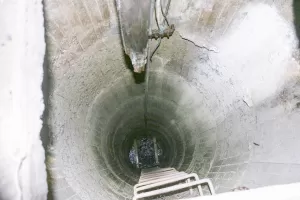

L'abri était alimenté en eau à partir d'un forage équipé d'une pompe FLUX.

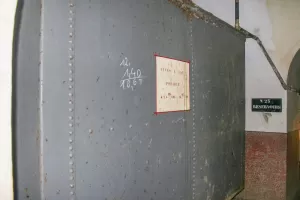

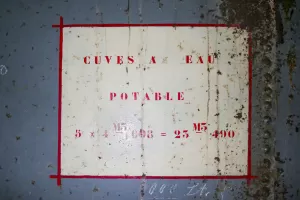

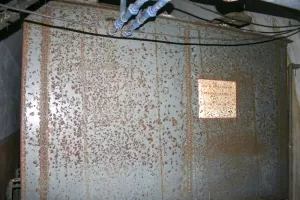

Il était doté de deux réservoirs de 18,5 et 23,5 m³.
Source(s) :
Relevé Alimentation en eau, téléphone et TSF
Archives LMCE
Il était doté de deux réservoirs de 18,5 et 23,5 m³.
Source(s) :
Relevé Alimentation en eau, téléphone et TSF
Archives LMCE
EQUIPEMENT, Transmissions
L'abri était doté d'un central téléphonique à 48 directions, composé de deux panneaux d'abonnés muraux à 32 et 16 directions type TM 32 et des boitiers de protection correspondant.
Il était desservi par une table opérateur à 14 circuits type TM 32.
Il était desservi par une table opérateur à 14 circuits type TM 32.
L'abri était doté d'un poste émetteur récepteur de radiotélégraphie installé à l'étage inférieur du coffre Est, raccordé à une antenne de façade.
Le poste était du type ER 50 F.
Le poste était du type ER 50 F.
ETAT ACTUEL , Etat - utilisation actuelle
Propriétaire: Etat défense (2001).
HISTORIQUE, Chronologie
Le 13 mai, le Lt-Col PRAT, commandant le 130° RI (7° DI), devait avancer son PC dans le village d'Escherange pour suivre les combats de reprise de la position du Hetschenberg qui domine Volmerange.
Mais il s'installe dans l'abri du BOIS d'ESCHERANGE "où les liaisons sont plus commodes".
Source(s) :
SHD - 34N131 (JMO 130e RI)
Mais il s'installe dans l'abri du BOIS d'ESCHERANGE "où les liaisons sont plus commodes".
Source(s) :
SHD - 34N131 (JMO 130e RI)
HISTORIQUE, Construction
L'approbation de l'implantation de l'abri intervient le 14 mai 1930 (note 120/S de la DTF Metz-Ouest).
Le marché de construction est passé le 27 mai 1930 à l'entreprise QUINTIN LESPRIT et Cie de Paris, pour un montant de 5 MF.
En octobre 1931, les terrassements de l'abri sont réalisés et les maçonneries ont débuté (10%).
Le marché de construction est passé le 27 mai 1930 à l'entreprise QUINTIN LESPRIT et Cie de Paris, pour un montant de 5 MF.
En octobre 1931, les terrassements de l'abri sont réalisés et les maçonneries ont débuté (10%).
Dans le cadre de l'utilisation des ouvrages de ROCHONVILLERS et de MOLVANGE comme PC de guerre par l'OTAN, une liaison souterraine entre l'abri d'ESCHERANGE et celui du GRAND LOT a été étudiée en 1953.
La galerie projetée avait une longueur totale de 860 m et une protection minimale de 20 à 22 m.
Source(s) :
SHD - 34T69
La galerie projetée avait une longueur totale de 860 m et une protection minimale de 20 à 22 m.
Source(s) :
SHD - 34T69
