7/2 - KAELBERGRUND
( Abri )
Secteur Fortifié
SFH - SF Haguenau
Sous Secteur
Herrlisheim
Quartier
Gambsheim
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
Commune
GAMBSHEIM (67760)
Lieu-dit / Parcelle
Kaelbergrund
Coordonnées
48.690958 - 7.914243
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
ARMEMENT, Infanterie
- 1 cloche GFM type A à 5 créneaux
- 1 créneau FM en caponnière.
Le créneau de caponnière, qui ne comporte pas de gradins, est équipé d'une plaque intérieure de créneau FM type A. Les glissières ont été démontées. Les ancrages laisse penser qu'il était équipé d'une rotule RB avec béquilles de maintien.
- 1 créneau FM en caponnière.
Le créneau de caponnière, qui ne comporte pas de gradins, est équipé d'une plaque intérieure de créneau FM type A. Les glissières ont été démontées. Les ancrages laisse penser qu'il était équipé d'une rotule RB avec béquilles de maintien.
CONSTRUCTION, Cout
215.000 Frs (1936)
CONSTRUCTION, Description
L'abri de KAELBERGRUND, en couple avec l'abri de HAUGRUND, faisait partie de la défense de la tête de pont de GAMBSHEIM.
La défense de cette tête de pont est constituée de casemates de berge (casemates de GAMBSHEIM Nord, Centre et Sud), d'abris en retrait de la berge (abris de KAELBERGRUND, HAUGRUND, LANGKOPF et LANGGRUND) et d'une casemate de la ligne des villages (MUEHLRHEIN).
Dans le cas du quartier, c'est la ligne des villages qui est considérée comme Ligne Principale de Résistance (LPR).
L'abri dispose d'une entrée verrouillée par une porte blindée. Sa défense est assurée par un créneau FM en caponnière qui flanque l'arrière de la digue. La défense rapprochée de l'abri est quant à elle assurée par une cloche GFM à 5 créneaux.
L'abri est sommairement équipé et ne permet de loger que 12 hommes. La ventilation était assurée par un ventilateur manuel dont la prise d'air se trouve au-dessus de l'entrée.
La défense de cette tête de pont est constituée de casemates de berge (casemates de GAMBSHEIM Nord, Centre et Sud), d'abris en retrait de la berge (abris de KAELBERGRUND, HAUGRUND, LANGKOPF et LANGGRUND) et d'une casemate de la ligne des villages (MUEHLRHEIN).
Dans le cas du quartier, c'est la ligne des villages qui est considérée comme Ligne Principale de Résistance (LPR).
L'abri dispose d'une entrée verrouillée par une porte blindée. Sa défense est assurée par un créneau FM en caponnière qui flanque l'arrière de la digue. La défense rapprochée de l'abri est quant à elle assurée par une cloche GFM à 5 créneaux.
L'abri est sommairement équipé et ne permet de loger que 12 hommes. La ventilation était assurée par un ventilateur manuel dont la prise d'air se trouve au-dessus de l'entrée.
CONSTRUCTION, Mission, ou Fonction de l'objet
La mission de l'abri était d'assurer la protection arrière des casemates de berge du Rhin et de la digue des hautes eaux selon "1939-40 Combat sur la Ligne Maginot".
CONSTRUCTION, Plan type
L'abri est de plan type A2CL, plan type d'abri CORF de la ligne du Rhin. Il est strictement similaire à celui de l'abri du HAUGRUND, à cela près qu'il est inversé par rapport à ce dernier.
EFFECTIF, Commandement et/ou unité
"Les ouvrages de GAMBSHEIM font partie du quartier de GAMBSHEIM. L'effectif de sûreté prévu en mai 1933 par ouvrage est de 1 sous-officier et 8 hommes'' .
Source(s) :
RIED NORD, 1939-40 Combat sur la Ligne Maginot, p.124.
Source(s) :
RIED NORD, 1939-40 Combat sur la Ligne Maginot, p.124.
EQUIPEMENT, Electrique
L'abri étant alimenté par le réseau civil, il n'est pas doté d'un groupe électrogène.
EQUIPEMENT, Hydraulique
L'abri ne dispose pas d'alimentation en eau.
EQUIPEMENT, Transmissions
L'abri était doté d'un standard téléphonique TM 32 sous carter étanche pour un central à 8 directions.
L'abri était raccordé au réseau téléphonique souterrain de la fortification Maginot par un câble à 14 paires depuis la chambre de coupure N4.
Il est également raccordé par deux câbles à 3 paires vers l'abri du HAUGRUND et les casemates de berge de GAMBSHEIM.
L'abri était raccordé au réseau téléphonique souterrain de la fortification Maginot par un câble à 14 paires depuis la chambre de coupure N4.
Il est également raccordé par deux câbles à 3 paires vers l'abri du HAUGRUND et les casemates de berge de GAMBSHEIM.
ETAT ACTUEL , Etat - utilisation actuelle

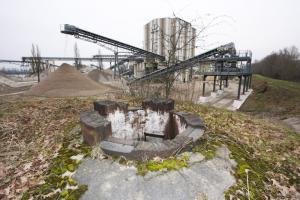

Ouvert et visitable, équipements disparus. Cloche GFM ferraillée (découpée au chalumeau).
HISTORIQUE, Chronologie
Approbation des délimitations des zones de servitudes et des fortification en commission les 16 décembre 1930, 28 mai 1931, 19 octobre 1933 et le 12 octobre 1934.
SOURCES, Bibliographie ou documents de réference
RIED NORD, 1939-40 Combat sur la Ligne Maginot, p.124.
