BOIS d'OTTONVILLE - BCa1
( Casemate d'artillerie )
Secteur Fortifié
SFB - SF Boulay
Sous Secteur
Tromborn
Quartier
Maître d'ouvrage
MIL - Commandement
Constructeur
Entreprises civiles
Année
Commune
OTTONVILLE(57530)
Lieu-dit / Parcelle
Bois d'Ottonville
Coordonnées
49.199226 - 6.520393
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Plan type
Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.
 |
Cette grande casemate d'artillerie pour deux canons de 75 mm, de facture soignée, est une amélioration, propre à la Région Fortifiée de Metz (RFM), du modèle type STG 1936 pour deux 75 mm de campagne. Construite en protection 2 (piédroits de 2,25 m), elle dispose de 3 variantes: - Une version droite avec sous-sol rédui.......... Plus d'informations ... |
Notes et informations
ARMEMENT, Observation

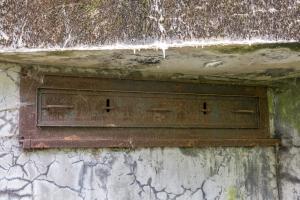

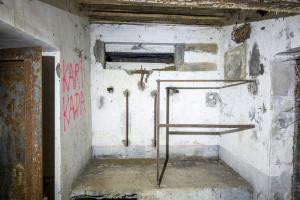

La casemate est dotée d'un observatoire frontal d'artillerie (binoculaire ou possiblement un télémètre) et d'une cloche GFM équipée d'un périscope J2.
ARMEMENT, Spécificités
La dotation en munitions de 75 mm était de 600 obus par pièce.
Cette dotation était complétée par les munitions nécessaires à la défense rapprochée de la casemate (fusils, FM et mortier de cloche GFM).
Cette dotation était complétée par les munitions nécessaires à la défense rapprochée de la casemate (fusils, FM et mortier de cloche GFM).
CONSTRUCTION, Description

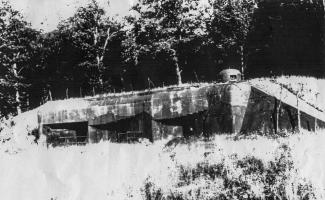

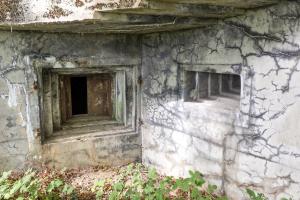

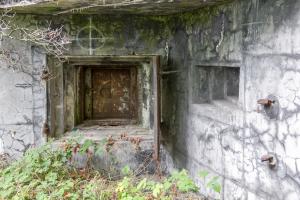

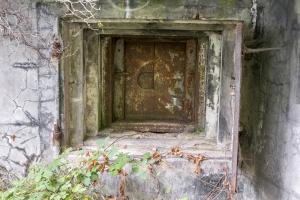

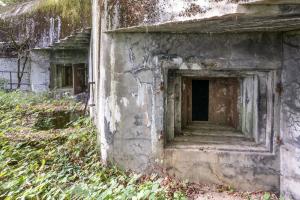

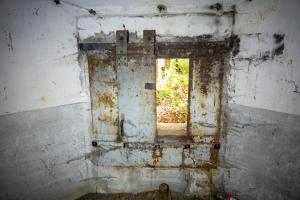

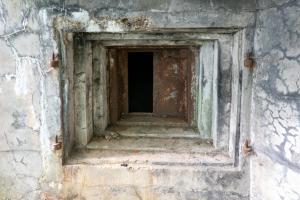

La casemate d'artillerie d'OTTONVILLE (BCa1) est une casemate d'artillerie prévue pour deux canons de 75 mm mle 1897 sur affut de forteresse flanquant vers le sud-est en direction des ouvrages de DENTING, COUME et du MOTTENBERG.

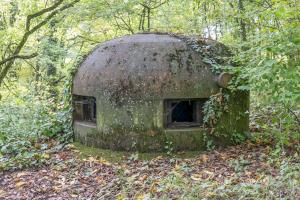

La casemate dispose d'un observatoire frontal d'artillerie et d'une cloche GFM type A PM2 (petit modèle) à plancher fixe. la cloche est équipée d'un périscope J2.

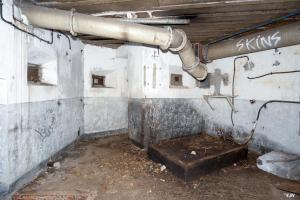

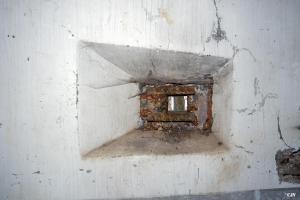

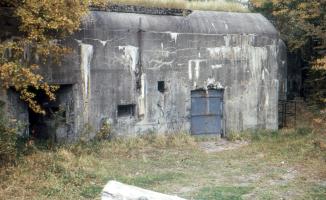

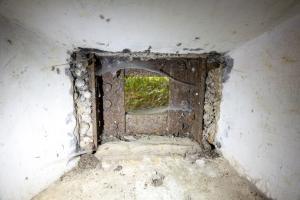

La défense rapprochée est assurée par quatre créneaux de fusillade (deux en façade et deux en défense des entrées). Un cinquième créneau de fusillade assure la défense interne de l'entrée hommes.
La casemate dispose d'un observatoire frontal d'artillerie et d'une cloche GFM type A PM2 (petit modèle) à plancher fixe. la cloche est équipée d'un périscope J2.
La défense rapprochée est assurée par quatre créneaux de fusillade (deux en façade et deux en défense des entrées). Un cinquième créneau de fusillade assure la défense interne de l'entrée hommes.
CONSTRUCTION, Plan type
Plan type RFM 37. Version droite avec sous-sol réduit.
EFFECTIF, Commandement et/ou unité
L'effectif de la casemate d'artillerie du BOIS d'OTTONVILLE était composé de 25 artilleurs du 163° RAP et placé sous le commandement d'un officier.
EQUIPEMENT, Transmissions
La casemate était raccordée au réseau téléphonique de la fortification Maginot par 2 câbles 38 paires en souterrain depuis la chambre de coupure 4A.
Elle était dotée d'un central téléphonique type TM 32 composé d'un carter étanche pour central 16 directions au sous sol. L'installation est complétée par un téléphone étanche et 3 prises pour postes d'abonnés à l'étage.
Le brassage des circuits (2 câbles à 38 paires depuis le réseau souterrain de la fortification Maginot) était assuré par un répartiteur de type 4 (128 circuits) installé au sous sol.
Le brassage des circuits (2 câbles à 38 paires depuis le réseau souterrain de la fortification Maginot) était assuré par un répartiteur de type 4 (128 circuits) installé au sous sol.
ETAT ACTUEL , Etat - utilisation actuelle

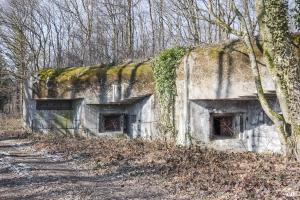

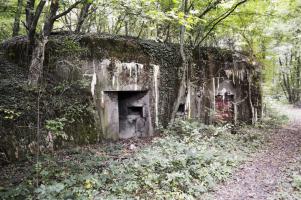

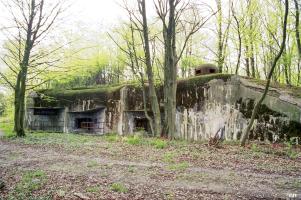

La casemate est dans un bon état de conservation bien que ses équipements intérieurs aient pratiquement tous disparu. Elle est actuellement propriété de l'ONF.
HISTORIQUE, Chronologie

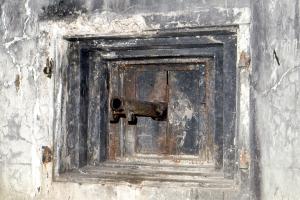

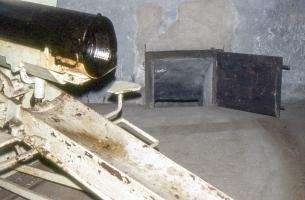

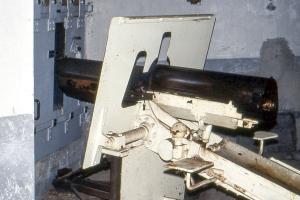

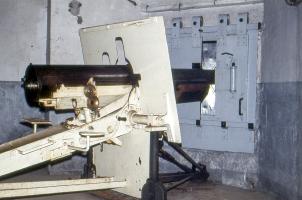

La casemate a gardé ses canons de 75 jusqu'au début des années 70.
Source(s) :
La Ligne Maginot en Alsace-200 km de béton et d'acier (page 420)
Wahl Jean Bernard
édition du Rhin 1987
Source(s) :
La Ligne Maginot en Alsace-200 km de béton et d'acier (page 420)
Wahl Jean Bernard
édition du Rhin 1987
