CHENES BRULES - O4
( Observatoire d'artillerie )
L'ouvrage est ouvert au public
Secteur Fortifié
SFT - SF Thionville
Sous Secteur
Hombourg-Budange
Quartier
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
Commune
VECKRING (57920)
Lieu-dit / Parcelle
Coordonnées
49.332428 - 6.379949
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Plan type
Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.
Observatoire CORF isolé type RFM |
GénéralitésPlus d'informations ... |
Notes et informations
ARMEMENT, Infanterie
L'observatoire est doté pour sa défense rapprochée de :

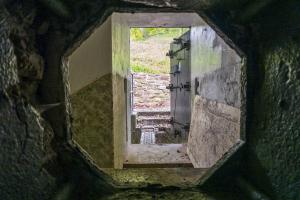

- un créneau de façade pour FM
- un créneau de porte pour FM
- Un cloche GFM type A utilisée comme cloche conjuguée pour l'observation (Mortier de 50 et FM)
- un créneau de façade pour FM
- un créneau de porte pour FM
- Un cloche GFM type A utilisée comme cloche conjuguée pour l'observation (Mortier de 50 et FM)
ARMEMENT, Observation

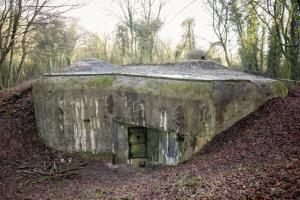

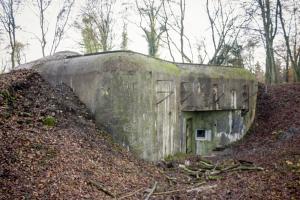

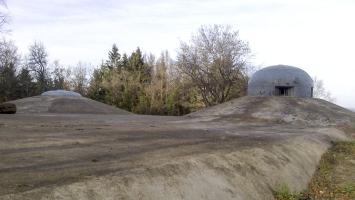

L'observatoire d'artillerie des Chênes Brulés est un observatoire isolé CORF. Il est doté de :

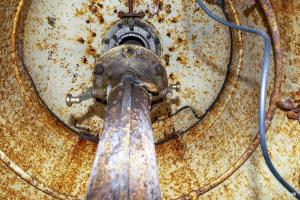

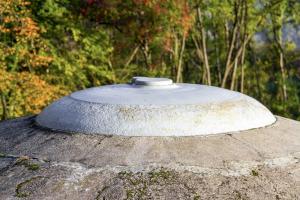

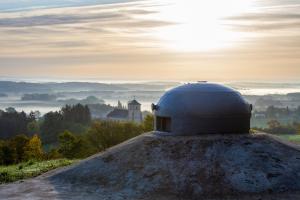

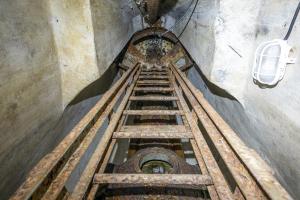

- 1 cloche VP (Vision Périscopique)

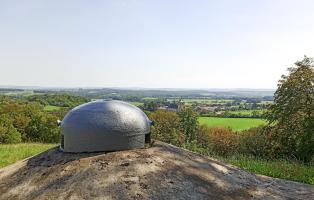

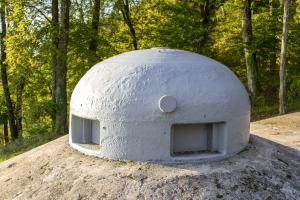

- 1 cloche GFM utilisée comme cloche conjuguée
- 1 cloche VP (Vision Périscopique)
- 1 cloche GFM utilisée comme cloche conjuguée
CONSTRUCTION, Cout
L'observatoire revient au total à 1.465.000 Fr selon le relevé de dépense de Janvier 1937.
Source(s) :
SHD - 9NN4423
Source(s) :
SHD - 9NN4423
CONSTRUCTION, Mission, ou Fonction de l'objet
Observation d'artillerie au profit de l'ouvrage du Mont des Welsches
CONSTRUCTION, Plan type
L'observatoire est conforme au plan-type proposé à quelques détails d'agencement intérieur prés.
DENOMINATION, Indicatifs et n° d'abonné
L'indicatif pour l'artillerie de l'observatoire était O 4
EFFECTIF, Commandement et/ou unité
L'observatoire des Chênes Brulés est servi par des artilleurs du 153° RAP et placé sous le commandement du Lt PASQUIER - VAUVILLERS
EQUIPEMENT, Electrique
L'observatoire était équipé d'un groupe électrogène à moteur CLM 1 PJ 65 de 8CV fournissant 5 KVA en 220V triphasé avec neutre.
Ilm était utilisé pour assurer l'éclairage, la ventilation et le pompage de l'eau du puits
Source(s) :
Génie - Equipements des abris et casemates
Ilm était utilisé pour assurer l'éclairage, la ventilation et le pompage de l'eau du puits
Source(s) :
Génie - Equipements des abris et casemates

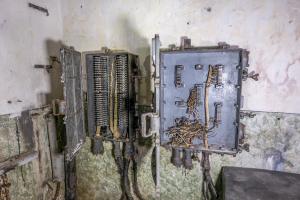

EQUIPEMENT, Transmissions
L'observatoire était doté d'un émetteur récepteur de TSF.
Il était relié au réseau téléphonique de la fortification Maginot par un câble à 38 paires depuis l'Abri des Chênes Brulés, lui même relié aux chambres de coupure 18M et 19M par respectivement deux et un câbles à 38 paires.
Il desservait à son tour l'abri de Veckring et les casemates de Veckring Nord et Sud auxquels il était relié par deux câbles à 14 et 6 paires.
Il était relié au réseau téléphonique de la fortification Maginot par un câble à 38 paires depuis l'Abri des Chênes Brulés, lui même relié aux chambres de coupure 18M et 19M par respectivement deux et un câbles à 38 paires.
Il desservait à son tour l'abri de Veckring et les casemates de Veckring Nord et Sud auxquels il était relié par deux câbles à 14 et 6 paires.
ETAT ACTUEL , Etat - utilisation actuelle

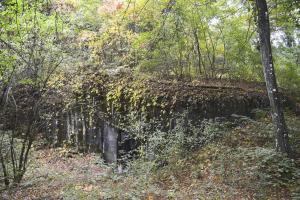

L'observatoire a été dépouillé de ses équipements et matériels.
2014 - 09 - La conservation de l'observatoire est assurée par l'Association de Sauvegarde des Casemates du Huberbusch (ASCH) qui en entreprendra la restauration en fonction de ses moyens.
2018 - l'Association de Préservation de l'Observatoire des Chênes Brûlés reprend la gestion du site.
2014 - 09 - La conservation de l'observatoire est assurée par l'Association de Sauvegarde des Casemates du Huberbusch (ASCH) qui en entreprendra la restauration en fonction de ses moyens.
2018 - l'Association de Préservation de l'Observatoire des Chênes Brûlés reprend la gestion du site.
HISTORIQUE, Construction
Le plan de détail de l'observatoire est émis pour approbation par la DTF Metz-Est le 12 Aout 1932 (dossier 1386/S). Outre des modifications de détail sur la ventilation (localisation des évacuations d'air et de fumées, ), le changement le plus important est demandé par la CORF. Celle-ci préconise de passer le degré de protection de l'observatoire de 4 à 3 compte tenu de son isolement et de sa situation un bon kilomètre en arrière de la LPR.
Moyennant ces ajustements, le projet est approuvé par DM 4292 2/4-S le 29 Septembre 1932.
Le marché d'installation du réseau électrique interne est approuvé le 18 Novembre 1932, et celui concernant la ventilation est approuvé le 20 Février 1934.
Début 1935, l'observatoire est considéré achevé.
Source(s) :
SHD 2V244, 9NN4423
Moyennant ces ajustements, le projet est approuvé par DM 4292 2/4-S le 29 Septembre 1932.
Le marché d'installation du réseau électrique interne est approuvé le 18 Novembre 1932, et celui concernant la ventilation est approuvé le 20 Février 1934.
Début 1935, l'observatoire est considéré achevé.
Source(s) :
SHD 2V244, 9NN4423
Contact et infos touristiques :
Organisation ou association en charge de ce site
Informations pour la visite
L'observatoire des Chênes-Brûlés est un observatoire d'artillerie tactiquement relié à l'ouvrage d'artillerie du Mont-des-Welches.
Il se situe entre les communes de Kemplich et Veckring sur la colline du même nom.
L'équipage était issu du 153° RAP et commandé par le lieutenant PASQUIER-VAUVILLERS.
L'observatoire dispose d'une cloche GFM et d'une cloche VP.
Il est pris en charge depuis 2014 par l'ASCH-OCB, puis depuis 2018 par l'APOCB
Il se situe entre les communes de Kemplich et Veckring sur la colline du même nom.
L'équipage était issu du 153° RAP et commandé par le lieutenant PASQUIER-VAUVILLERS.
L'observatoire dispose d'une cloche GFM et d'une cloche VP.
Il est pris en charge depuis 2014 par l'ASCH-OCB, puis depuis 2018 par l'APOCB
Informations touristiques mises à jour le 15/04/2021
L'observatoire est visitable sur demande
Informations touristiques mises à jour le
Pour prendre rendez-vous, vous pouvez contacter;
- Thomas Cailloux, au +33 6 12 24 17 64
- Pierick Jost, au +33 6 46 81 43 81
Association de Preservation de l'Observatoire des Chênes-Brûlés (APOCB)
Courriel : chenes.brules@gmail.com
- Thomas Cailloux, au +33 6 12 24 17 64
- Pierick Jost, au +33 6 46 81 43 81
Association de Preservation de l'Observatoire des Chênes-Brûlés (APOCB)
Courriel : chenes.brules@gmail.com
Informations touristiques mises à jour le 10/01/2018
