BOIS de RITTERSHOFFEN 1

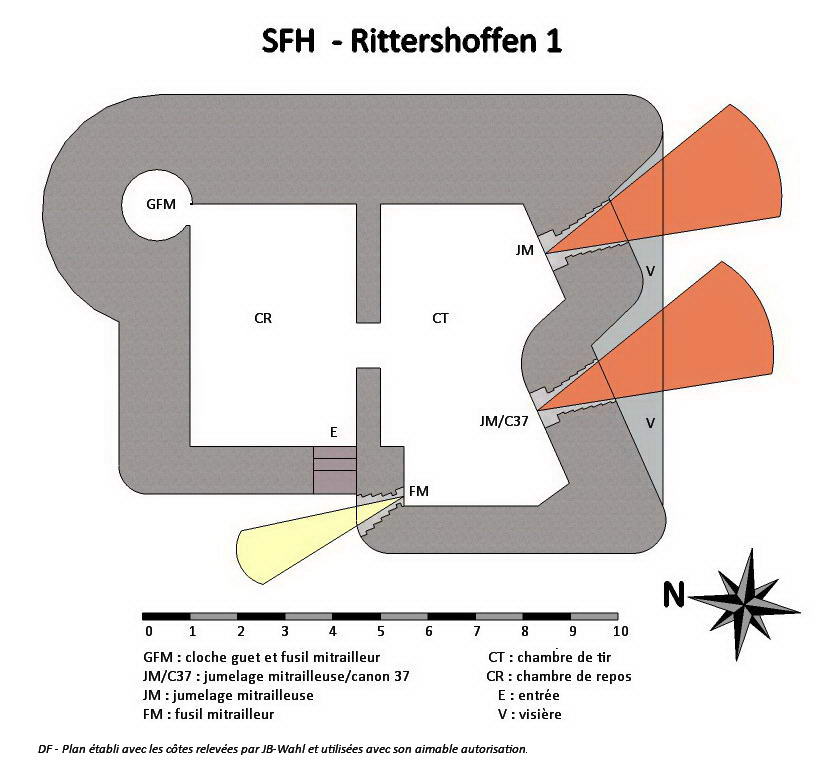

L'armement de la casemate du BOIS de RITTERSHOFFEN 1 était le suivant :
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31 interchangeable avec un canon antichar de 37 mm monté sur bi-rail
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31
- 1 cloche GFM type A (FM 24/29 et mortier de 50)
- 2 créneaux pour FM 24/29 dont un de porte pour la défense rapprochée

Coût :
- acquisition et construction 185.400 F
- cloche petit modèle 101.000 F
- créneaux et portes blindées 13.600 F

Soit un total de 300.000 F par casemate.
Source(s) :
Plans d’implantation des casemates de mitrailleuses à construire entre la casemate du chemin de fer (ou de Rountzenheim) et l’ouvrage de Hatten.

Les casemates 1 et 2 sont similaires au type M1F prévu pour la défense du Rhin. Les créneaux sont à 1 m au dessus du sol naturel.
La chambre de repos est rallongée de 1 m pour permettre le logement de 8 hommes (au lieu de 6) et l’emmagasinement des munitions (80.000 cartouches de mitrailleuses, 10.000 cartouches de FM, 1.000 grenades).

Les déblais provenant des deux fouilles (volume total 250 m³) nécessiteront un dépôt dans une partie marécageuse du bois environnant.
Source(s) :
Plans d’implantation des casemates de mitrailleuses à construire entre la casemate du chemin de fer (ou de Rountzenheim) et l’ouvrage de Hatten.

Les casemates du Bois de Rittershoffen sont traitées en protection 2 (dalle de 2 m et murs exposés de 2,25 m).
Source(s) :
Jean-Bernard Wahl "La ligne Maginot en Alsace, 200 km de béton et d'acier" p. 192

Les casemates 1 et 2 étant en forêt, elles jouissent de communications avec l’arrière bien défilées, les arbres formant un camouflage naturel.

L’observation se fait, dans les deux casemates, par les créneaux de tir et par les cloches cuirassées, lesquelles se verront l'une l'autre moyennant un éclaircissement de la portion de bois qui les sépare.
Source(s) :
Plans d’implantation des casemates de mitrailleuses à construire entre la casemate du chemin de fer (ou de Rountzenheim) et l’ouvrage de Hatten.

L'accès aux casemates 1 et 2 est assuré par une tranchée (ou un fossé de drainage servant comme tel) en arrière de ces dernières. Les entrées sont reliées à cette tranchée de circulation par deux boyaux.

Mission :

Barrage de feux le long de la route de Koenigsbruck à Hatten et, en sus pour la casemate 1, le long du chemin forestier allant du carrefour 132,2 vers Forstfeld.

Les deux casemates croisent leurs feux et se flanquent réciproquement. La casemate 2 croise ses feux avec ceux de la casemate ESCH. La casemate 1 croise ses feux avec ceux de la casemate 5 et assure également le flanquement du couple n° 2 (casemates 3 et 4).


Justification de l’implantation :

L’axe de tir de la casemate 2 fait un angle de 5° avec la route à battre (du coté ouest de cette dernière). Cette disposition permet de tirer sur un layon de déboisement (prévu dans le plan de défense) dirigé vers la casemate ESCH. Le champ de tir de 40° n’est que partiellement utilisé.

L’axe de tir de la casemate 1 est dirigé suivant la bissectrice des deux directions à battre. Cette disposition permet également de tirer sur un layon de déboisement (prévu dans le plan de défense) dirigé vers la casemate 3. Le champ de tir de 40° est presque entièrement utilisé. L’éclaircissement du bois entre les deux casemates permettra d’assurer au mieux leur flanquement réciproque.
Source(s) :
Plans d’implantation des casemates de mitrailleuses à construire entre la casemate du chemin de fer (ou de Rountzenheim) et l’ouvrage de Hatten.

Ancienne dénomination du couple de casemate 1 et 2 : couple n°3 du BOIS de RITTERSHOFFEN, casemate nord et casemate sud.
Source(s) :
Plans d’implantation des casemates de mitrailleuses à construire entre la casemate du chemin de fer (ou de Rountzenheim) et l’ouvrage de Hatten.

Le numéro d'abonné du central de la casemate du BOIS de RITTERSHOFFEN 1 au réseau de la fortification Maginot était Ca 891 . Il desservait aussi les abonnés de la casemate BOIS de RITTERSHOFFEN 2.

Pas d'alimentation électrique ni de groupe électrogène.

La casemate BOIS de RITTERSHOFFEN 1 était dotée d'un carter étanche pour central à 8 directions. Elle est raccordée au réseau téléphonique de la fortification Maginot par deux câbles 6p + 3p venant de la chambre de coupure J2.

Ne disposant pas d'alimentation électrique, les casemates du Bois de Rittershoffen sont équipées d'un ventilateur type B à pédalier.

Au carrefour de cote 132,2 situé dans la forêt à 1200 m au sud de la maison forestière d’Esch, en deux points distants l’un de l’autre d’environ 45 mètres.
Source(s) :
Plans d’implantation des casemates de mitrailleuses à construire entre la casemate du chemin de fer (ou de Rountzenheim) et l’ouvrage de Hatten.

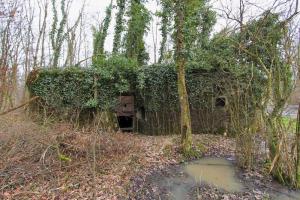

2007 - Ouverte et visitable. La plupart des équipements ont disparus.

Construction prescrite par dépêche ministérielle le 31 juillet 1930.
Implantation prescrite par les dépêches ministérielles n° 1986 24 S du 21 septembre 1929 et n° 020407 3II-I du 24 septembre 1929.
Source(s) :
Plans d’implantation des casemates de mitrailleuses à construire entre la casemate du chemin de fer (ou de Rountzenheim) et l’ouvrage de Hatten.
