SAEGEMUHLE
( Blockhaus pour arme infanterie )
Secteur Fortifié
SFV - SF Vosges
Sous Secteur
Langensoultzbach
Quartier
Nonnenhardt
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
1933
Commune
WINDSTEIN (67110)
Lieu-dit / Parcelle
SAEGEHUHLE
Coordonnées
48.998723 - 7.713630
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
ARMEMENT, Infanterie
L'armement du blockhaus est le suivant :

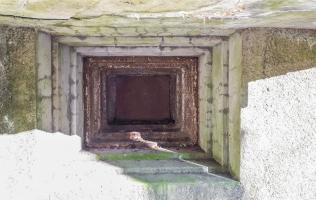

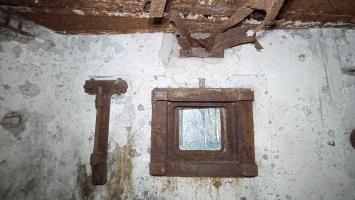

- 2 créneaux pour jumelage de mitrailleuses Reibel MAC 31
interchangeable avec une mitrailleuse Hotchkiss de 13,2 mm sur bi-rail

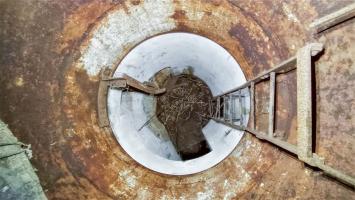

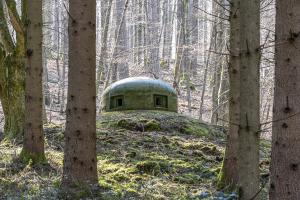

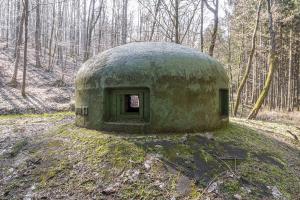

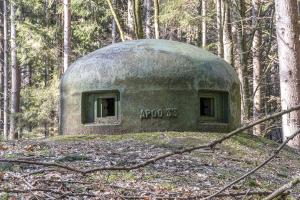

- 1 cloche GFM type A (FM 24/29 et mortier de 50)

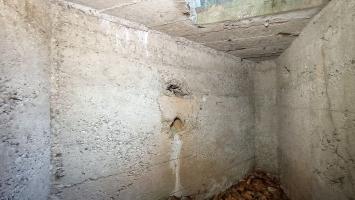

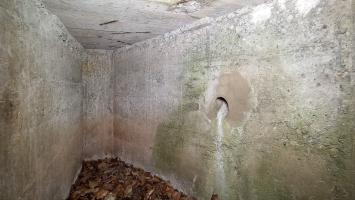

- 3 goulottes à grenades (défense rapprochée de l'entrée et des chambres de tir)

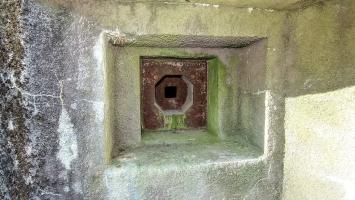

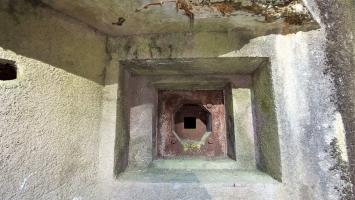

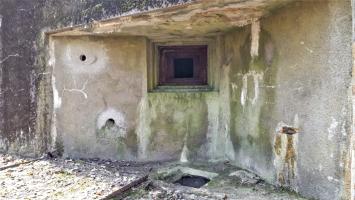

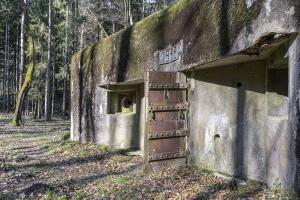

- 2 créneaux FM type A (défense rapprochée de l'entrée)
- 1 créneau FM de porte.
- 2 créneaux pour jumelage de mitrailleuses Reibel MAC 31
interchangeable avec une mitrailleuse Hotchkiss de 13,2 mm sur bi-rail
- 1 cloche GFM type A (FM 24/29 et mortier de 50)
- 3 goulottes à grenades (défense rapprochée de l'entrée et des chambres de tir)
- 2 créneaux FM type A (défense rapprochée de l'entrée)
- 1 créneau FM de porte.
CONSTRUCTION, Cartouche ou information constructeur

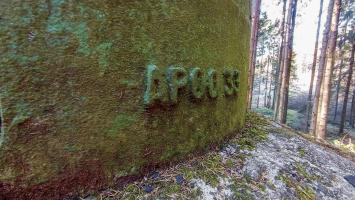

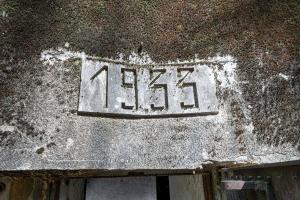

Le blockhaus porte un cartouche au dessus de l'entrée, datant la réalisation de son gros oeuvre (1933).
CONSTRUCTION, Description

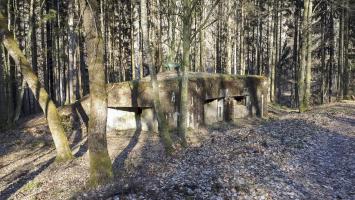

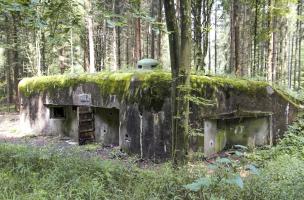

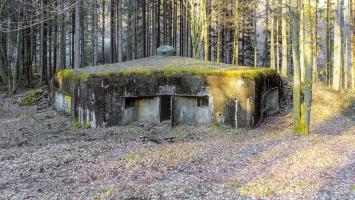

Le blockhaus de SAEGEMUHLE est un blockhaus d'infanterie CORF double, qu'on pourrait qualifier de 'casemate légère'.
Il possède une cloche GFM ainsi que deux créneaux FM pour la défense rapprochée de l'entrée.

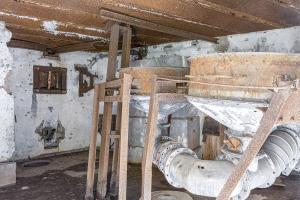

Mais son équipement est sommaire : pas d'étage inférieur, pas de groupe électrogène, pas d'électricité. L'éclairage est assurée par des lampes à pétrole et la ventilation s'effectue à l'aide de pédaliers ou de manivelles. Le seul 'luxe', une ligne téléphonique enterrée.
Il est traité en protection 1 (dalle et murs exposés de 1,50 m).
Source(s) :
J-B Wahl "La Ligne Maginot en Alsace - 200 km de béton et d'acier".
Il possède une cloche GFM ainsi que deux créneaux FM pour la défense rapprochée de l'entrée.
Mais son équipement est sommaire : pas d'étage inférieur, pas de groupe électrogène, pas d'électricité. L'éclairage est assurée par des lampes à pétrole et la ventilation s'effectue à l'aide de pédaliers ou de manivelles. Le seul 'luxe', une ligne téléphonique enterrée.
Il est traité en protection 1 (dalle et murs exposés de 1,50 m).
Source(s) :
J-B Wahl "La Ligne Maginot en Alsace - 200 km de béton et d'acier".
CONSTRUCTION, Mission, ou Fonction de l'objet

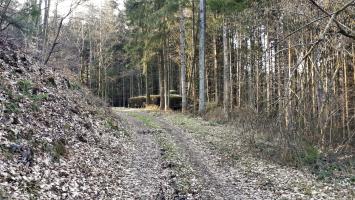

Placé à coté d'un carrefour, le blockhaus flanque de chaque coté les routes forestières descendant la vallée du Soultzbach, et plus spécialement celle de gauche (au carrefour), permettant d'accéder au vallon de Guensthal.

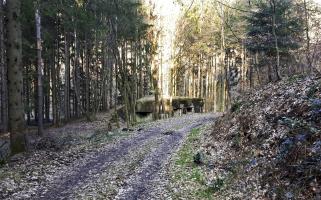

Couverture du vallon de Guensthal vers l'ouest-sud-ouest.
Flanquement des blockhaus de NONNENHARDT vers l'est-sud-est.
Couverture du vallon de Guensthal vers l'ouest-sud-ouest.
Flanquement des blockhaus de NONNENHARDT vers l'est-sud-est.
DENOMINATION, Dénominations alternatives
Les documents CORF ou d'Etat-Major utilisent aussi le nom à l'allemande SAGEMUHLE, mais sans "umlaut" sur le A et le U.
DENOMINATION, Indicatifs et n° d'abonné
Le numéro d'abonné du blockhaus de SAEGEMUHLE au réseau téléphonique de la fortification Maginot était Ca 519.
EFFECTIF, Commandement et/ou unité
L'équipage du blockhaus était issu de la 6° UEC du 2° Bon du 165°RIF et placé sous le commandement d'un Adjudant-Chef, puis sous celui du Lieutenant CASSE.
HISTORIQUE, Construction
Le projet de plan d'implantation du blockhaus de SAEGEMUHLE est présenté à approbation le 8 septembre 1932 (dossier 2225/S de la DTF Strasbourg). Le plan initial prévoit un blockhaus simple flanquant à droite, avec pour seule action vers la gauche une cloche GFM.
Cette configuration ne reçoit pas l'approbation de la CORF, qui demande que l'action antichar par mitrailleuse de 13,2 mm soit aussi possible côté gauche, au motif de l'existence de chemins importants de ce côté du bloc. Elle recommande donc la conversion de ce bloc en blockhaus double, avec trémie n° 1 vers la gauche.
Sous réserve de ce changement ne nécessitant pas un nouveau passage par le processus complet, le projet est approuvé par DM 4725 2/4-S le 28 octobre 1932.
Source(s) :
SHD 2V244
Cette configuration ne reçoit pas l'approbation de la CORF, qui demande que l'action antichar par mitrailleuse de 13,2 mm soit aussi possible côté gauche, au motif de l'existence de chemins importants de ce côté du bloc. Elle recommande donc la conversion de ce bloc en blockhaus double, avec trémie n° 1 vers la gauche.
Sous réserve de ce changement ne nécessitant pas un nouveau passage par le processus complet, le projet est approuvé par DM 4725 2/4-S le 28 octobre 1932.
Source(s) :
SHD 2V244
