HOFFEN
( Casemate d'infanterie - Simple )
Secteur Fortifié
SFH - SF Haguenau
Sous Secteur
Hoffen
Quartier
Hoffen
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
Commune
ASCHBACH (67250)
Lieu-dit / Parcelle
Coordonnées
48.937315 - 7.964310
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Plan type
Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.
 |
Pour plus d'informations et de détails sur l'instruction définissant ce plan-type, se rapporter à la fiche wiki suivante:GénéralitésPlus d'informations ... |
Notes et informations
ARMEMENT, Infanterie
L'armement de la casemate du Bois d'Hoffen était le suivant :
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31 interchangeable avec un canon antichar de 47 mm sur bi-rail
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31
- 1 créneau pour fusil mitrailleur 24-29 de défense de façade de chambre de tir

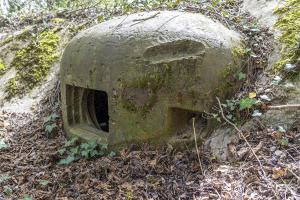

- 1 cloche pour jumelage de mitrailleuses Reibel MAC 31

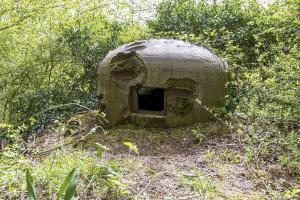

- 1 cloche GFM type A
- 2 créneaux pour fusil mitrailleur 24-29 pour la défense rapprochée de l'entrée dont un sur porte
- 2 goulottes lance grenade.
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31 interchangeable avec un canon antichar de 47 mm sur bi-rail
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31
- 1 créneau pour fusil mitrailleur 24-29 de défense de façade de chambre de tir
- 1 cloche pour jumelage de mitrailleuses Reibel MAC 31
- 1 cloche GFM type A
- 2 créneaux pour fusil mitrailleur 24-29 pour la défense rapprochée de l'entrée dont un sur porte
- 2 goulottes lance grenade.
CONSTRUCTION, Description
La casemate de HOFFEN est une casemate d'infanterie CORF simple construite sur deux niveaux, flanquant à droite.
Ses dimensions hors tout sont de 17 m par 15 m sur une hauteur de 8 mètres. La dalle est épaisse de 2 m et les murs exposés de 2,25 m (protection 2).
Ses dimensions hors tout sont de 17 m par 15 m sur une hauteur de 8 mètres. La dalle est épaisse de 2 m et les murs exposés de 2,25 m (protection 2).
CONSTRUCTION, Mission, ou Fonction de l'objet
Chambre de tir : barrage de feux au sud-est, vers les casemates d' ASCHBACH.
Cloche JM : direction de tir au nord, vers la casemate du Bois de HOFFEN Est.
Cloche JM : direction de tir au nord, vers la casemate du Bois de HOFFEN Est.
CONSTRUCTION, Plan type
La casemate diffère sensiblement du plan-type :
- elle dispose d'une cloche pour jumelage de mitrailleuses en flanquement Nord
- sa taille est supérieure au standard par le fait du rajout de locaux.
- elle dispose d'une cloche pour jumelage de mitrailleuses en flanquement Nord
- sa taille est supérieure au standard par le fait du rajout de locaux.
DENOMINATION, Dénominations alternatives
Le nom initial de la casemate tel qu'apparaissant dans les documents officiels est "Est du BOIS de HOFFEN".
Cette dénomination devient génératrice potentielle de confusion lorsque l'ouvrage de HOFFEN, reporté en 2e cycle, est renommé ouvrage de BOIS de HOFFEN en 1933 et que les deux blocs casematés construits de cet ouvrage deviennent par conséquent BOIS de HOFFEN Est et Ouest.
Cela amène le changement du nom de la casemate de "Est de BOIS de HOFFEN" à "BOIS de HOFFEN n°1", puis plus simplement "HOFFEN" tout court en 1934.
Source(s) :
SHD 2V244, 7N3797
Cette dénomination devient génératrice potentielle de confusion lorsque l'ouvrage de HOFFEN, reporté en 2e cycle, est renommé ouvrage de BOIS de HOFFEN en 1933 et que les deux blocs casematés construits de cet ouvrage deviennent par conséquent BOIS de HOFFEN Est et Ouest.
Cela amène le changement du nom de la casemate de "Est de BOIS de HOFFEN" à "BOIS de HOFFEN n°1", puis plus simplement "HOFFEN" tout court en 1934.
Source(s) :
SHD 2V244, 7N3797
DENOMINATION, Indicatifs et n° d'abonné
Le numéro d'abonné au réseau téléphonique de la fortification Maginot de la casemate de HOFFEN était Ca 861.
EFFECTIF, Commandement et/ou unité
L'équipage de la casemate était issu du 79° RIF. Il était composé d'un officier, deux sous-officiers et de 20 hommes.
EQUIPEMENT, Electrique
La production d'électricité était assurée par un groupe électrogène à moteur CLM 1PJ65, la casemate n'étant pas reliée au réseau civil.
L'électricité était utilisée pour la ventilation , l'éclairage et le puisage de l'eau du puits.
L'électricité était utilisée pour la ventilation , l'éclairage et le puisage de l'eau du puits.
EQUIPEMENT, Hydraulique
L'alimentation en eau était assurée par un puit équipé d'une pompe Flux.
HISTORIQUE, Chronologie

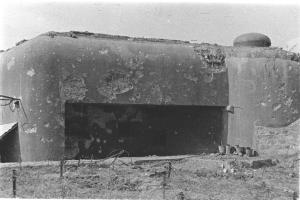

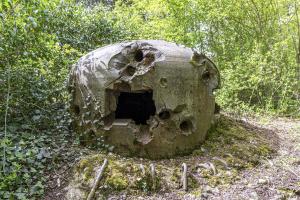

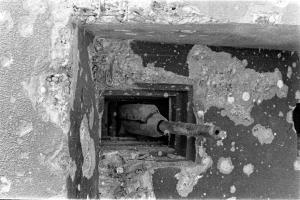

La casemate de HOFFEN fait partie de la portion de la ligne Maginot attaquée par la 246° ID allemande les 19, 20 et 21 juin 1940. Elle a été prise à partie par des tirs de PAK 37 et 88 dont elle porte encore les stigmates.
HISTORIQUE, Construction
La construction de la casemate a été prescrite par la CORF en 1ère Urgence le 7 juillet 1930.
Le plan d'implantation général de l'ouvrage de HOFFEN et de la casemate du BOIS de HOFFEN, alors dénommée "Est du BOIS de HOFFEN", est produit pour approbation le 29 mai 1931 (dossier 514/S de la DTF de Strasbourg). Ce plan d'implantation général tient lieu en même temps de plan de masse de cette partie de secteur. Il approuvé le 6 Juillet 1931 (DM 2340 2/4-S).
Le plan d'implantation spécifique de la casemate est émis pour approbation le 9 Juillet 1931 (dossier 755/S). Si celui-ci ne suscite par de commentaire sur le plan tactique de la part de la CORF, la conception technique de la casemate laisse plus à désirer.
L'ITTF, le Service des Matériels de la Fortification et la Direction du Matériel du Génie note :
- la taille de la chambre de tir est à revoir pour permettre l'installation future d'un canon antichar. Les dispositions générales pour le permettre sont consignée dans une note 630/S du Comité Technique du Génie en date du 3 juillet 1931
- l'organisation des locaux techniques du sous-sol est à revoir dans le sens d'une rationalisation (réservoirs, groupe électrogène, chambre du chef de casemate…)
- les conduits de ventilation sont à reconfigurer de sorte à éloigner la prise d'air des échappements d'air vicié, du refroidisseur et du moteur.
Moyennant ces demandes, la plan d'implantation est approuvé par DM 2896 2/4-S le 7 août 1931.
Le plan d'implantation général de l'ouvrage de HOFFEN et de la casemate du BOIS de HOFFEN, alors dénommée "Est du BOIS de HOFFEN", est produit pour approbation le 29 mai 1931 (dossier 514/S de la DTF de Strasbourg). Ce plan d'implantation général tient lieu en même temps de plan de masse de cette partie de secteur. Il approuvé le 6 Juillet 1931 (DM 2340 2/4-S).
Le plan d'implantation spécifique de la casemate est émis pour approbation le 9 Juillet 1931 (dossier 755/S). Si celui-ci ne suscite par de commentaire sur le plan tactique de la part de la CORF, la conception technique de la casemate laisse plus à désirer.
L'ITTF, le Service des Matériels de la Fortification et la Direction du Matériel du Génie note :
- la taille de la chambre de tir est à revoir pour permettre l'installation future d'un canon antichar. Les dispositions générales pour le permettre sont consignée dans une note 630/S du Comité Technique du Génie en date du 3 juillet 1931
- l'organisation des locaux techniques du sous-sol est à revoir dans le sens d'une rationalisation (réservoirs, groupe électrogène, chambre du chef de casemate…)
- les conduits de ventilation sont à reconfigurer de sorte à éloigner la prise d'air des échappements d'air vicié, du refroidisseur et du moteur.
Moyennant ces demandes, la plan d'implantation est approuvé par DM 2896 2/4-S le 7 août 1931.
