KAUFFENHEIM

( Casemate d'infanterie - Simple )









Secteur Fortifié
SFH - SF Haguenau

Sous Secteur
Soufflenheim

Quartier

Maître d'ouvrage
MIL - CORF

Constructeur
Entreprises civiles

Année
Commune
KAUFFENHEIM (67480)

Lieu-dit / Parcelle

Coordonnées
48.856942 - 8.011869

Validité information
Verifié

Niveau de réalisation en 1940
Construit

Etat actuel
Incomplet





Notes et informations



ARMEMENT, Infanterie

L'armement de la casemate de KAUFFENHEIM est le suivant :
- 1 créneau pour jumelage de mitrailleuse Reibel MAC 31 ou canon de 47 AC mle 34
- 1 créneau pour jumelage de mitrailleuse Reibel MAC 31
- 1 cloche pour jumelage de mitrailleuse Reibel MAC 31
- 1 cloche GFM type A (fusil-mitrailleur et mortier de 50)
- 2 goulottes à grenades
- 4 créneaux de défense rapprochée pour FM (1 en caponnière à l'entrée, 1 en façade flanquant la chambre de tir, 1 à l'issue de secours, 1 face à l'amorce de galerie).


CONSTRUCTION, Description

La casemate de KAUFFENHEIM est une casemate CORF simple à deux étages. Elle est l'un des blocs de l'ouvrage projeté de KAUFFENHEIM jamais réalisé.

Dimensions au sol hors tout : 25 x 16 mètres. Hauteur : 9 mètres. Protection 3 : dalle 2,50 m, murs exposés 2,75 m, murs arrières 1,30 m.

Organisation intérieure :

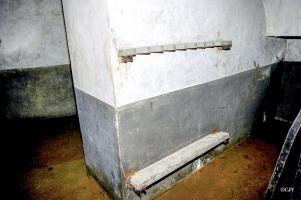

Etage supérieur : entrée avec porte blindée, couloir d'entrée formant sas avec une seconde porte blindée intérieure, couloir interne, chambre de tir, chambre de repos (6 hommes), accès aux 3 cloches.
Etage inférieur : 1 chambre de repos (10 hommes), local ventilation et filtres, local puits et pompe, latrines, local groupe électrogène.

Devant être primitivement l'un des blocs de l'ouvrage de Kauffenheim, cette casemate possède une issue de secours donnant dans le fond du fossé diamant et l'amorce d'une galerie de communication obturée par un empilement de rail.
Source(s) :
site lignemaginot.com, corrigé.


CONSTRUCTION, Environnement

Un chemin d'accès vers la casemate a été construit depuis la route de Koenigsbruck à Leutenheim (D 163), sur le rebord de la terrasse alluviale qui porte la forêt de Haguenau. Son terrassement est bien visible : la pente à gauche du chemin a été adoucie et les terres obtenues ont été reportées à droite pour former un remblais de protection de 3 à 4 m de haut. Ce remblais dissimule le chemin aux vues ennemis venant du sud.


Deux abonnés de l'artillerie étaient installés à proximité de la casemate :
- un observatoire (sur la casemate ?) , abonné Ob908.
- un PC ou CO, abonné AI 907.
Source(s) :
Doc # 132772


Des vestiges de tranchées et cagnas sont visibles 250 m à l'ouest de la casemate. Cette position défensive est établie au bord de la terrasse alluviale qui domine d'une dizaine de mètres les terres basses et humides environnantes. Elle débute sur un saillant à l'intersection de la route forestière du Donauberg et de la RD 163 puis longe le sommet de la terrasse vers le nord-ouest sur quelques centaines de mètres.


CONSTRUCTION, Mission, ou Fonction de l'objet

Barrage de feux au sud-sud-est vers Leutenheim. Couvre l'extrémité ouest de la zone d'inondation défensive de Kauffenheim. La cloche JM tire au nord-nord-est, vers la casemate de KOENIGSBRUCK SUD.


CONSTRUCTION, Phase ou tranche de construction

L'ouvrage de KAUFFENHEIM aurait du comporter en sus de la casemate d'infanterie : un bloc tourelle de 81, deux blocs tourelles de 75 R mle 32 et une entrée mixte.

D'abord dénommé PO de KOENIGSBRUCK, l'avant projet de 1929 prévoyait même une tourelle de mitrailleuses, deux tourelles de 81 d'action frontale, une tourelle de 75 mle 1905, une casemate de mortiers de 75, et deux casemates d'infanterie. L'ensemble devait être relié par des galeries bétonnées à faible profondeur (max. 10 m).
Source(s) :
Jean-Bernard Wahl "La Ligne Maginot en Alsace, 200 km de béton et d'acier" p.198


DENOMINATION, Indicatifs et n° d'abonné

Le numéro d'abonné de la casemate de KAUFFENHEIM au réseau téléphonique de la fortification Maginot était Ca 909.


EFFECTIF, Commandement et/ou unité

L'effectif de la casemate de KAUFFENHEIM était d'un officier, d'un un sous-officier et de 25 hommes de troupe issus du 23° RIF.


EQUIPEMENT, Electrique

La casemate de KAUFFENHEIM était équipée d'un groupe CLM 1PJ65.


EQUIPEMENT, Ventilation

La casemate de KAUFFENHEIM était équipée d'un aérorefroidisseur installé dans l'usine pour le refroidissement du groupe CLM.


ETAT ACTUEL , Etat - utilisation actuelle

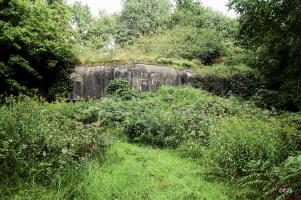

2019 - Le fossé diamant est comblé par des gravats et la façade de la chambre de tir est remblayée à hauteur des créneaux. Terrain privé (poste de chasse). Une grille est posée sur l'entrée.
