22L
( Chambre de coupure )
Secteur Fortifié
SFCR - SF Crusnes
Sous Secteur
Arrancy
Quartier
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
Commune
BEUVEILLE (54620)
Lieu-dit / Parcelle
Bois de Beuveille
Coordonnées
49.446669 - 5.674508
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Plan type
Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.
Chambre de coupure type B1 |
Chambre de coupure taille normale - Accès en puits (trappe et échelle). Protection renforcée (dalle de 1m, murs de 1,25m). Local intérieur de 2m X 1m50. Le coût de construction de ce type de chambre de coupure est d'environ 45.000 Francs (Chefferie du Génie de Strasbourg)........... Plus d'informations ... |
Notes et informations
EQUIPEMENT, Transmissions
La chambre de coupure est placée sur l'antenne permettant le raccordement de l'ouvrage de Fermont, de la casemate du Bois de Beuveille et de l'observatoire du Haut-de-l'Anguille au réseau téléphonique de la fortification Maginot.
Elle était raccordée à :
- chambre 1L - câble à 38 paires
- ouvrage de Fermont - 2 câbles à 14 paires
- casemate du Bois de Beuveille - câble à 6 paires
- observatoire du Haut de l'Anguille - câble à 14 paires
Source(s) :
Document #32605
Elle était raccordée à :
- chambre 1L - câble à 38 paires
- ouvrage de Fermont - 2 câbles à 14 paires
- casemate du Bois de Beuveille - câble à 6 paires
- observatoire du Haut de l'Anguille - câble à 14 paires
Source(s) :
Document #32605
GENERALITES, Localisation précise
Le positionnement a été ajusté en fonction des vues aériennes de 1948 ou les tranchées de câble sont visibles
Source(s) :
IGN - photos aériennes 1948
Source(s) :
IGN - photos aériennes 1948
ETAT ACTUEL , Etat - utilisation actuelle

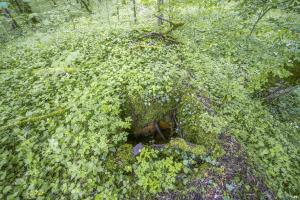

2015 - La chambre de coupure est noyée
