My10

( Blockhaus pour canon )

Secteur Fortifié

SFMO - SF Montmedy

Sous Secteur

Montmedy (tete de pont)

Quartier

Maître d'ouvrage

MIL - Commandement

Constructeur

MOM

Année

1940

Commune

THONNELLE (55600)

Lieu-dit / Parcelle

Coordonnées

49.542522 - 5.363068

Validité information

Verifié

Niveau de réalisation en 1940

Construit

Etat actuel

Incomplet

Notes et informations

ARMEMENT, Infanterie

Le bloc était équipé de:
- 2 créneaux pour canon de 25mm antichar dotés de trémies Pamart-Lemaigre
- 2 créneaux pour mitrailleuse Hotchkiss 8mm Mle 1914 doté d'une trémie Condé
- 2 créneaux FM de défense des arrières

A noter que ce blockhaus a été équipé de ses trémies Pamart-Lemaigre (canon) et Condé (mitrailleuses), et que celles-ci sont encore visibles.

CONSTRUCTION, Description

Bloc au standard STG-FCR type A (diffère de la variante du GA1 par la présence d'un observatoire plan, et non en dièdre).

Il est encore équipé de :
- deux trémies Pamart Lemaigre plus une 3e en masque d'observatoire.
- deux trémies Condé

CONSTRUCTION, Plan type

Blockhaus STG-FCR double type A, conforme au standard original de la STG

EQUIPEMENT, Transmissions

Aucun équipement téléphonique

ETAT ACTUEL , Etat - utilisation actuelle

Le blockhaus est en bon état général, et ses trémies d'origine, ainsi que portes et certaines protections blindées de ventilation sont encore en place.

2020 - Le blockhaus disparaît sous une végétation dense

Fils de discussion

observatoire équipée d'une trémie PL
8 messages, le dernier est de jolasjm le 20/10/2020

Page n° 11492 mise à jour le 17/09/2021 - © wikimaginot.eu 2020 / 2025

Photos actuelles

Ligne Maginot - MY10 - (Blockhaus lourd type STG / STG-FCR - Double) -

Auteur : ELLENA - CUNY

Ligne Maginot - MY10 - (Blockhaus lourd type STG / STG-FCR - Double) - Chambre de tir droite

Chambre de tir droite
Auteur : Michel Teiten

Ligne Maginot - MY10 - (Blockhaus lourd type STG / STG-FCR - Double) - Créneau AC et mitrailleuse

Créneau AC et mitrailleuse
Auteur : Michel Teiten

Ligne Maginot - MY10 - (Blockhaus lourd type STG / STG-FCR - Double) - Créneau AC

Créneau AC
Auteur : ELLENA - CUNY

Ligne Maginot - MY10 - (Blockhaus lourd type STG / STG-FCR - Double) - Créneau mitrailleuse

Créneau mitrailleuse
Auteur : ELLENA - CUNY

Ligne Maginot - MY10 - (Blockhaus lourd type STG / STG-FCR - Double) - Chambre de tir gauche

Chambre de tir gauche
Auteur : AALMA - www.lignemaginot.com

Ligne Maginot - MY10 - (Blockhaus lourd type STG / STG-FCR - Double) - Chambre de tir Est

Chambre de tir Est
Auteur : CJ Vermeulen

Ligne Maginot - My10 (Blockhaus lourd type STG / STG-FCR - Double) - L'une des trémies Pamart Lemaigre équipant les créneaux pour canon antichar du blockhaus
Noter le support de panorama de tir en partie haute de la trémie

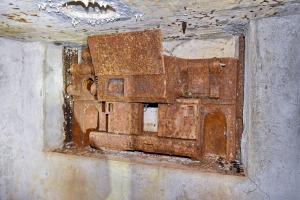

L'une des trémies Pamart Lemaigre équipant les créneaux pour canon antichar du blockhaus
Noter le support de panorama de tir en partie haute de la trémie
Auteur : CJ Vermeulen

Ligne Maginot - My10 (Blockhaus lourd type STG / STG-FCR - Double) - Detail de la tremie Pamart Lemaigre
Le système de relevage de l'obturateur de la lunette du canon.

Detail de la tremie Pamart Lemaigre
Le système de relevage de l'obturateur de la lunette du canon.
Auteur : CJ Vermeulen

Ligne Maginot - MY10 - (Blockhaus lourd type STG / STG-FCR - Double) - Chambre de tir est - créneau FM de défense rapprochée

Chambre de tir est - créneau FM de défense rapprochée
Auteur : Gregory Fuchs

Ligne Maginot - MY10 - (Blockhaus lourd type STG / STG-FCR - Double) - L'entrée pour canon

L'entrée pour canon
Auteur : CJ Vermeulen

Ligne Maginot - MY10 - (Blockhaus lourd type STG / STG-FCR - Double) - La porte d'entrée

La porte d'entrée
Auteur : CJ Vermeulen

Ligne Maginot - MY10 - (Blockhaus lourd type STG / STG-FCR - Double) - La porte d'entrée avec créneau de défense de l'entrée
Le cuirassement de ce créneau n'est pas en place

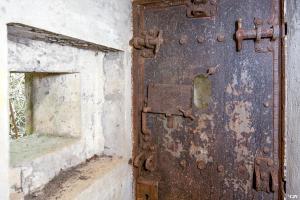

La porte d'entrée avec créneau de défense de l'entrée
Le cuirassement de ce créneau n'est pas en place
Auteur : CJ Vermeulen

Ligne Maginot - MY10 - (Blockhaus lourd type STG / STG-FCR - Double) - Chambre de tir Ouest. Marquez les supports pour décliner le canon

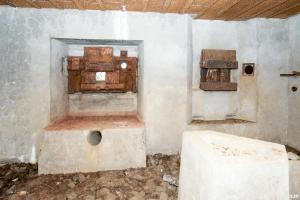

Chambre de tir Ouest. Marquez les supports pour décliner le canon
Auteur : CJ Vermeulen

Ligne Maginot - MY10 - (Blockhaus lourd type STG / STG-FCR - Double) - Chambre de tir Ouest

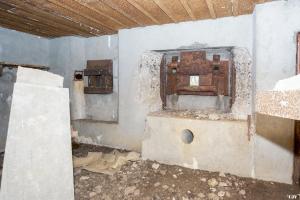

Chambre de tir Ouest
Auteur : CJ Vermeulen

Ligne Maginot - MY10 - (Blockhaus lourd type STG / STG-FCR - Double) - Porte étanche

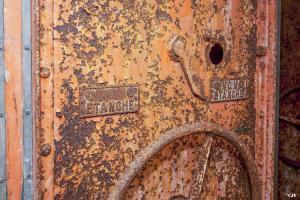

Porte étanche
Auteur : CJ Vermeulen

Ligne Maginot - MY10 - (Blockhaus lourd type STG / STG-FCR - Double) - Plaque sur la porte

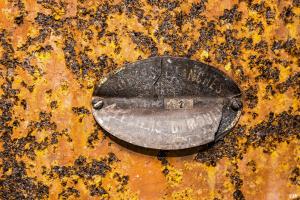

Plaque sur la porte
Auteur : CJ Vermeulen

Auteur : ELLENA - CUNY

Ligne Maginot - MY10 - (Blockhaus lourd type STG / STG-FCR - Double) - L'observatoire du bloc

L'observatoire du bloc
Auteur : Gregory Fuchs

Ligne Maginot - My10 (Blockhaus lourd type STG / STG-FCR - Double) - Un cas - peu habituel - d'utilisation d'une trémie Pamart Lemaigre (normalement pour canon 25mm AC ou mitrailleuse Hotchkiss mle 1914) comme cuirassement d'observatoire.
La mise en place d'un canon de 25 n'était pas possible dans ce créneau, et seuls les deux œilletons supérieurs d'observation sont dans l'alignement de l'observatoire.

Un cas - peu habituel - d'utilisation d'une trémie Pamart Lemaigre (normalement pour canon 25mm AC ou mitrailleuse Hotchkiss mle 1914) comme cuirassement d'observatoire.
La mise en place d'un canon de 25 n'était pas possible dans ce créneau, et seuls les deux œilletons supérieurs d'observation sont dans l'alignement de l'observatoire.
Auteur : CJ Vermeulen

Ligne Maginot - MY10 - (Blockhaus lourd type STG / STG-FCR - Double) - Observatoire
Créneau équipée d'une trémie Pamart-Lemaigre. Seul les 2 embrasures hautes sont utilisées pour l'observation.

Observatoire
Créneau équipée d'une trémie Pamart-Lemaigre. Seul les 2 embrasures hautes sont utilisées pour l'observation.
Auteur : Gregory Fuchs

Ligne Maginot - MY10 - (Blockhaus lourd type STG / STG-FCR - Double) - Trèmie Pamart-Lemaigre utilisé en observation.

Trèmie Pamart-Lemaigre utilisé en observation.
Auteur : D.Froehly
