ROQUEBRUNE - CORNILLAT
( Ouvrage d'artillerie )
Secteur Fortifié
SFAM - SF Alpes-Maritimes
Sous Secteur
Corniches
Quartier
Menton
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
1933
Commune
ROQUEBRUNE CAP MARTIN (06190)
Lieu-dit / Parcelle
Coordonnées
43.770077 - 7.467297
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
ARMEMENT, Observation

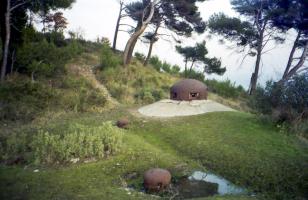

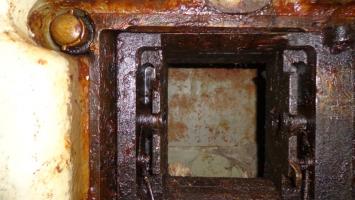

Les cloches GFM des blocs 3 et 4 étaient utilisées comme observatoires auxiliaires d'artillerie et sont équipées de périscopes type J2.
Le bloc 4 aurait initialement du être équipé d'une cloche observatoire VDP (Vision Directe et Périscopique) parfaitement adaptée à l'observation d'artillerie. Par mesure tactique (protection des avants de l'ouvrage), cette cloche VDP est remplacée par une cloche GFM en Juillet 1934. Or cette VDP était déjà coulée et produite. La première solution recherchée fut de convertir cette cloche en cloche GFM, moyennant qu'il puisse y avoir sur cette cloche trois créneaux normaux contigus. Cette condition ne pouvant être remplie, la cloche VDP sera en définitive attribuée au PO de la Ferté et remplacée par une cloche GFM type A.
Le bloc 4 aurait initialement du être équipé d'une cloche observatoire VDP (Vision Directe et Périscopique) parfaitement adaptée à l'observation d'artillerie. Par mesure tactique (protection des avants de l'ouvrage), cette cloche VDP est remplacée par une cloche GFM en Juillet 1934. Or cette VDP était déjà coulée et produite. La première solution recherchée fut de convertir cette cloche en cloche GFM, moyennant qu'il puisse y avoir sur cette cloche trois créneaux normaux contigus. Cette condition ne pouvant être remplie, la cloche VDP sera en définitive attribuée au PO de la Ferté et remplacée par une cloche GFM type A.

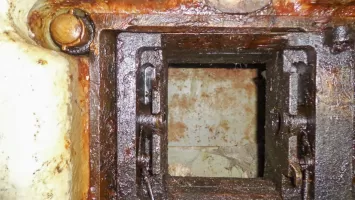

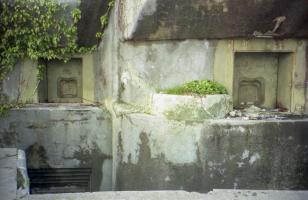

Le B3 est équipé d'un rare créneau observatoire, co-axial et en avant des créneaux d'artillerie.
CONSTRUCTION, Cout
Le coût de construction de l'ouvrage s'élève à 20 291 000 Frs de l'époque
CONSTRUCTION, Description

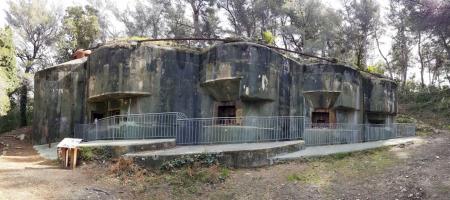

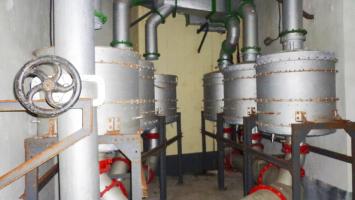

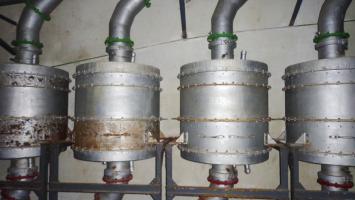

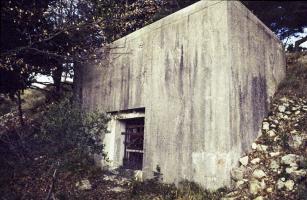

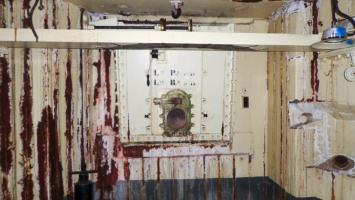

L'ouvrage de Roquebrune est un ouvrage d'artillerie CORF
Bloc 1 (entrée mixte) :

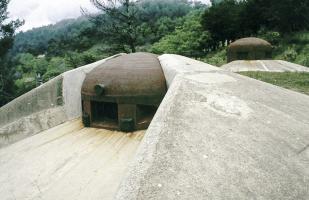

- 1 cloche GFM A
- 1 cloche LG
- 2 créneaux FM

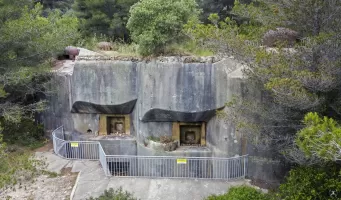

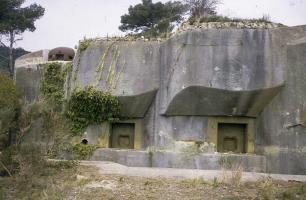

Bloc 2 :
- 2 créneaux de 75/31
- 2 créneaux de 81
- 2 cloches GFM A
- 1 cloche JM tirant dans le même axe que les pièces d'artillerie

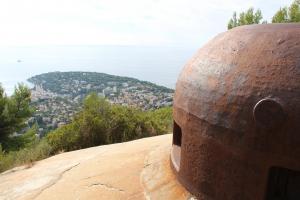

- Poste optique vers Cap Martin

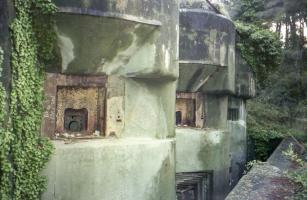

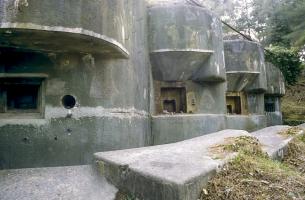

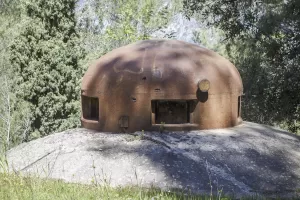

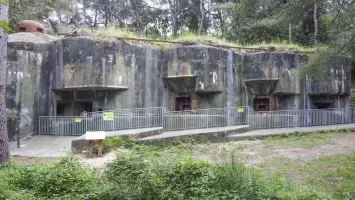

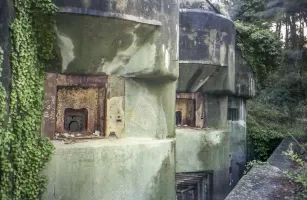

Bloc 3 :
- 2 créneaux de 75/31
- 2 créneaux de 81
- 1 créneau JM
- 1 créneau observatoire spécial
- 2 cloches GFM A
- 1 cloche LG
- Poste optique vers Saint Agnes

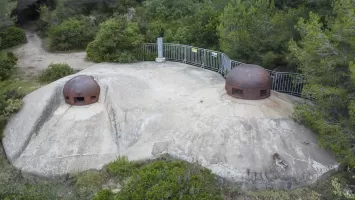

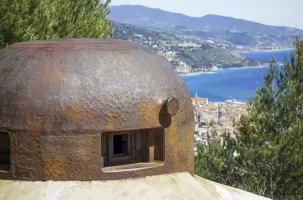

Bloc 4 :
- 1 créneau FM, orienté vers le B3
- 1 cloche GFM A
- 1 cloche JM orientée Est-Sud-Est
Deux blocs supplémentaires auraient été prévus:
- un bloc d'artillerie, armé de 4 mortiers de 81 (Bloc D)
- un bloc d'infanterie nord, armé d'une cloche GFM (Bloc E).
Ces blocs n'ont pas été réalisés, mais la fouille du bloc d'artillerie commencé en 1939 est encore visible.
Bloc 1 (entrée mixte) :
- 1 cloche GFM A
- 1 cloche LG
- 2 créneaux FM
Bloc 2 :
- 2 créneaux de 75/31
- 2 créneaux de 81
- 2 cloches GFM A
- 1 cloche JM tirant dans le même axe que les pièces d'artillerie
- Poste optique vers Cap Martin
Bloc 3 :
- 2 créneaux de 75/31
- 2 créneaux de 81
- 1 créneau JM
- 1 créneau observatoire spécial
- 2 cloches GFM A
- 1 cloche LG
- Poste optique vers Saint Agnes
Bloc 4 :
- 1 créneau FM, orienté vers le B3
- 1 cloche GFM A
- 1 cloche JM orientée Est-Sud-Est
Deux blocs supplémentaires auraient été prévus:
- un bloc d'artillerie, armé de 4 mortiers de 81 (Bloc D)
- un bloc d'infanterie nord, armé d'une cloche GFM (Bloc E).
Ces blocs n'ont pas été réalisés, mais la fouille du bloc d'artillerie commencé en 1939 est encore visible.
CONSTRUCTION, Mission, ou Fonction de l'objet
La mission de l'ouvrage de Roquebrune était l'interdiction du littoral au sud et des vallées au nord grâce a ses deux blocs d'artillerie
DENOMINATION, Dénominations alternatives
L'ouvrage est aussi connu sous les codes RQ et EO13.
DENOMINATION, Indicatifs et n° d'abonné
Pour l'artillerie, les indicatifs suivants s'appliquaient aux cloches GFM de l'ouvrage utilisées comme observatoire d'artillerie:
- Bloc 4 : O 6
- Bloc 3 : O 7
- Bloc 4 : O 6
- Bloc 3 : O 7
EFFECTIF, Commandement et/ou unité
L'équipage de l'ouvrage Maginot de Roquebrune était composé de 284 hommes et de 9 officiers principalement issus du 96° BAF pour l'infanterie, du 157° RAP pour l'artillerie et du 215° BGF (Bataillon du Génie de Forteresse) pour le génie et les transmissions
Cdt d'ouvrage : Cne GAILLOT Charles (96° BAF) puis Aubouy à compter du 18 mai 1940
Major d'ouvrage : Lt Giaume
Médecin d'ouvrage : Lt Robert
Cdt l'infanterie : Lt de Royau
Cdt le SRI : Lt Guerin
Cdt les blocs : Slt Cregut, Lt Ferrero et Vidry
Cdt l'artillerie : Lt Serradeil
Cdt le SRA : Slt Cretin
Cdt le PC des mortiers : Lt Mutale, Asp Ducos
Chef de la section de réserve mobile : Lt Guérin
Cdt d'ouvrage : Cne GAILLOT Charles (96° BAF) puis Aubouy à compter du 18 mai 1940
Major d'ouvrage : Lt Giaume
Médecin d'ouvrage : Lt Robert
Cdt l'infanterie : Lt de Royau
Cdt le SRI : Lt Guerin
Cdt les blocs : Slt Cregut, Lt Ferrero et Vidry
Cdt l'artillerie : Lt Serradeil
Cdt le SRA : Slt Cretin
Cdt le PC des mortiers : Lt Mutale, Asp Ducos
Chef de la section de réserve mobile : Lt Guérin
EQUIPEMENT, Electrique

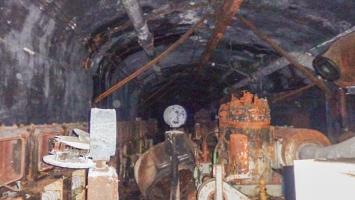

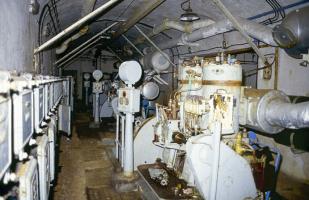

L'ouvrage était raccordé au réseau électrique civil . L'usine électrique destinée à prendre le relai était équipée de trois groupes électrogènes dotés d'alternateurs Alsthom.
Les moteurs équipant ces groupes sont des moteurs Alsthom DF6/2 diesel deux temps de 89 cv de même marque mais moints puissants que ceux ayant équipé l'ouvrage du Mont Agel avant leur dépose dans le cadre de la modernisation de l'ouvrage faite dans les années 60.
Un groupe électrogène CLM 1PJ65 doté d'un compresseur complétait le dispositif. Il permettait d'assurer l'éclairage de l'usine et le gonflage des bouteilles d'air comprimé qui sont utilisées pour le démarrage des groupes électrogènes.
NB : Les moteurs Alsthom équipant les groupes électrogènes de l'ouvrage ressemblent étrangement à des moteurs SMIM mais sont bien de fabrication Alsthom.
Les moteurs équipant ces groupes sont des moteurs Alsthom DF6/2 diesel deux temps de 89 cv de même marque mais moints puissants que ceux ayant équipé l'ouvrage du Mont Agel avant leur dépose dans le cadre de la modernisation de l'ouvrage faite dans les années 60.
Un groupe électrogène CLM 1PJ65 doté d'un compresseur complétait le dispositif. Il permettait d'assurer l'éclairage de l'usine et le gonflage des bouteilles d'air comprimé qui sont utilisées pour le démarrage des groupes électrogènes.
NB : Les moteurs Alsthom équipant les groupes électrogènes de l'ouvrage ressemblent étrangement à des moteurs SMIM mais sont bien de fabrication Alsthom.
Les moteurs d'origine de l'usine électriques portaient les numéros de série suivant :
1 - 251.85
2 - 251.84
3 - 251.86
Source(s) :
Liste des moteurs mai 1940 - Association Edelweiss
1 - 251.85
2 - 251.84
3 - 251.86
Source(s) :
Liste des moteurs mai 1940 - Association Edelweiss
EQUIPEMENT, Hydraulique
L'alimentation en eau de l'ouvrage est assuré par le captage d'une source dans une galerie creusée plus de 20 mètres sous ce dernier.
Ce captage est constitué d'une galerie de prés de 120 m de longueur. La source est captée à son extrémité puis y traverse un filtre à sable avant de se déverser dans une citerne de 70m3 creusée dans la galerie.
Lorsque cette citerne est pleine, l'eau de la source est évacuée vers l'extérieur par un trop plein situé en amont du filtre à sable.
L'eau stockée dans la citerne du captage est refoulée vers les citernes de l'ouvrage par une pompe électrique de 2,5 KW doublée par une pompe à main en cas de défaillance de la première ou de disparition de l'alimentation électrique.
On accède à la galerie de captage par un puits muni de barreaux depuis un local au fond de l'usine.
Source(s) :
NARA - Dossier technique de l'ouvrage de Roquebrunne
Ce captage est constitué d'une galerie de prés de 120 m de longueur. La source est captée à son extrémité puis y traverse un filtre à sable avant de se déverser dans une citerne de 70m3 creusée dans la galerie.
Lorsque cette citerne est pleine, l'eau de la source est évacuée vers l'extérieur par un trop plein situé en amont du filtre à sable.
L'eau stockée dans la citerne du captage est refoulée vers les citernes de l'ouvrage par une pompe électrique de 2,5 KW doublée par une pompe à main en cas de défaillance de la première ou de disparition de l'alimentation électrique.
On accède à la galerie de captage par un puits muni de barreaux depuis un local au fond de l'usine.
Source(s) :
NARA - Dossier technique de l'ouvrage de Roquebrunne
EQUIPEMENT, Transmissions

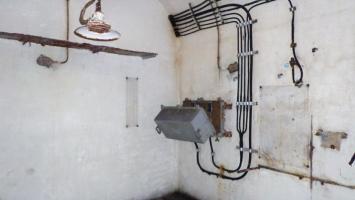

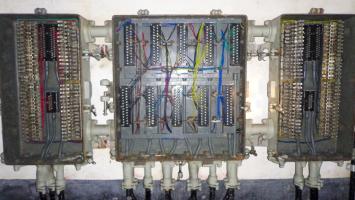

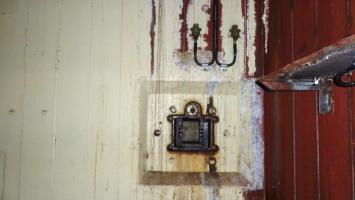

Le central principal de l'ouvrage était un central à 80 directions, composé de deux panneaux muraux pour 32 abonnés et d'un panneau pour 16 abonnés ainsi que d'une ou deux tables d'opérateur à 14 circuits
Le central tir est et les centraux des PV des blocs d'artillerie étaient des centraux à 16 directions composés chacun d'un carter étanche pour deux centraux amovibles à huit directions.
Tous le matériel téléphonique était du matériel TM 32 spécifiquement développé pour la fortification Maginot
Le central tir est et les centraux des PV des blocs d'artillerie étaient des centraux à 16 directions composés chacun d'un carter étanche pour deux centraux amovibles à huit directions.
Tous le matériel téléphonique était du matériel TM 32 spécifiquement développé pour la fortification Maginot
L'ouvrage était relié au réseau téléphonique militaire de la fortification par deux câbles à 14 et 6 paires
L'ouvrage était enfin relié par deux créneaux optiques avec le Ste AGNES (à partir du B3) et le CAP MARTIN (à partir du B2) et avec l'observatoire Est du MONT-AGEL par une des cloches GFM.
ETAT ACTUEL , Etat - utilisation actuelle
L'ouvrage a été entretenu par l'armée jusqu'à la fin des années 70 comme dépôt. Il est resté en bon état jusque au début des années 2000 ou il a été la proie des ferrailleurs.
2014 - Il est aujourd'hui utilisé comme atelier stockage par les services municipaux de la commune.
2014 - Il est aujourd'hui utilisé comme atelier stockage par les services municipaux de la commune.
2020 L'ouvrage ne sert plus de dépôt pour la mairie, il n'est pas pour autant visitable. Par contre les dessus ont été aménagés et sécurisés en un parcours découverte de la fortification Maginot .
HISTORIQUE, Chronologie
Le bloc 2 a tiré 599 coups de 75mm et 770 coups de 81mm lors des hostilités italienne de juin 1940.
HISTORIQUE, Construction
La construction de l'ouvrage mixte de ROQUEBRUNE est approuvée le 19 Mars 1930. Le marché de gros-œuvre est passé à l'entreprise THORRAND & Cie de Nice le 29 Novembre de la même année.
Fin Juillet 1932, les locaux souterrains sont fouillés à 90% mais seulement 30% d'entre eux sont revêtus. L'ensemble des terrassements et fouilles extérieurs sont réalisés, mais par contre les bétonnage n'ont pas encore débuté à l'inverse de MONT AGEL et CAP MARTIN. L'avancement global du gros-œuvre est estimé à 55%. La période d'été est par contre très active, puisqu'elle voit la coulée des deux blocs d'artillerie de l'ouvrage ainsi que le revêtement d'une bonne partie des locaux intérieurs.
Source(s) :
SHD - 6V11100
Fin Juillet 1932, les locaux souterrains sont fouillés à 90% mais seulement 30% d'entre eux sont revêtus. L'ensemble des terrassements et fouilles extérieurs sont réalisés, mais par contre les bétonnage n'ont pas encore débuté à l'inverse de MONT AGEL et CAP MARTIN. L'avancement global du gros-œuvre est estimé à 55%. La période d'été est par contre très active, puisqu'elle voit la coulée des deux blocs d'artillerie de l'ouvrage ainsi que le revêtement d'une bonne partie des locaux intérieurs.
Source(s) :
SHD - 6V11100
