REPLATON (Quartier Arc - 71° BAF)
( Position d'artillerie préparée )
Secteur Fortifié
SFS - SF Savoie
Sous Secteur
Moyenne Maurienne
Quartier
Arc
Maître d'ouvrage
MIL - Séré de Riviéres
Constructeur
Entreprises civiles
Année
1891
Commune
MODANE (73500)
Lieu-dit / Parcelle
Le Replaton
Coordonnées
45.197045 - 6.658605
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
ARMEMENT, Artillerie

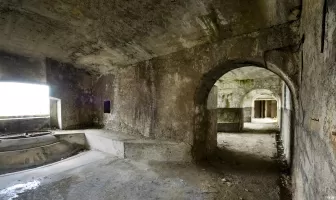

Le fort était armé en 1940 de 10 pièces de 75 mm Mle 1897 de la 4/II/164° RAP, réparties dans les casemates A (4 pièces sur plateformes cuve vers la haute vallée de la Maurienne), C (3 pièces sur plateformes à lambourde d'ancrage vers la caserne du Replat, l'entrée de la galerie rectiligne du tunnel ferroviaire, et les cols du Sud) et D (3 pièces sur plateformes cuve vers la sortie d'exploitation du tunnel).
A noter aussi la présence de 4 mortiers de 150 T sur le fort.
Le sabotage de la sortie française du tunnel de Fréjus permet de libérer 3 pièces de 75 mm de la batterie D, qui sont déplacées en entrée de vallée (Epierre, Luzernes) pour faire éventuellement barrage anti-char à une arrivée des allemands.
A noter aussi la présence de 4 mortiers de 150 T sur le fort.
Le sabotage de la sortie française du tunnel de Fréjus permet de libérer 3 pièces de 75 mm de la batterie D, qui sont déplacées en entrée de vallée (Epierre, Luzernes) pour faire éventuellement barrage anti-char à une arrivée des allemands.
CONSTRUCTION, Environnement
Un téléphérique reliait l'ouvrage du SAPEY au Fort du REPLATON (dénivelé 500 m). Ce téléphérique mu à l'électricité a été démonté en 1963.
CONSTRUCTION, Mission, ou Fonction de l'objet

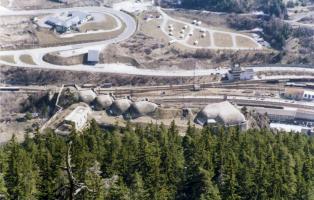

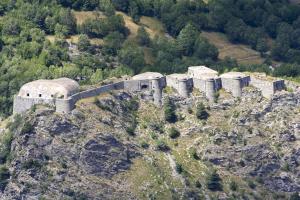

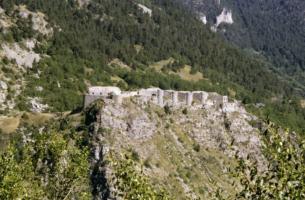

Le fort du REPLATON a été construit pour assurer la surveillance et la couverture d'artillerie de l'entrée du tunnel du Mont Cenis qui venait d'être construit et d'empêcher ainsi le passage de convois d'artillerie lourde venant d'Italie.
Il agissait en outre comme fort de barrage de la vallée selon le triptyque classique des barrages Séré de Rivières. Les forts de protection (fort du SAPEY) et de surveillance (Redoute du SAPEY) correspondant du barrage étaient aussi occupés en 1940.
Il agissait en outre comme fort de barrage de la vallée selon le triptyque classique des barrages Séré de Rivières. Les forts de protection (fort du SAPEY) et de surveillance (Redoute du SAPEY) correspondant du barrage étaient aussi occupés en 1940.
EFFECTIF, Commandement et/ou unité

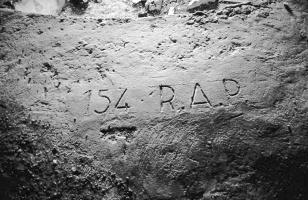

Le Fort du REPLATON est intégré en 1930 dans le système défensif Maginot. Il abritera à partir du 24 mai 1940 le PC du Quartier Arc tenu par le 71° BAF, son artillerie étant entre les mains du 154° RAP avant-guerre, puis de la 4° Bie/II/164° RAP durant 1939-40.
HISTORIQUE, Chronologie
Le fort a joué un rôle important dans les combats de juin 1940 en empêchant la progression des troupes italiennes dans le vallon du Seuil.
HISTORIQUE, Construction
La construction du fort s'est étalée entre 1884 et 1891 suite à la modification du tracé du tunnel ferroviaire en 1881. Les travaux sont en cours lorsque la crise de l'obus torpille intervient en 1885. Les travaux sont réorientés et le bétonnage du casernement et des batteries C et D est réalisé.
Il sera à nouveau modernisé entre 1910 et 1914 avec notamment :
- Le rajout d'une installation électrique pour l'éclairage.
- La connexion au réseau électrique et télégraphique de Modane.
- La construction d'une casemate pour projecteur de 90 cm Daydé et Pillé dans la batterie D.
- La construction de la batterie bétonnée A sur la toiture du casernement, armée de 4 canons de 95 mle 1888 sur affût de côte tirant vers la Haute-Maurienne.

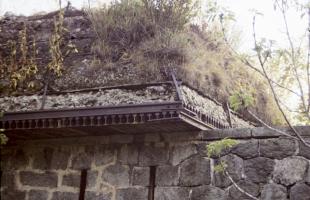

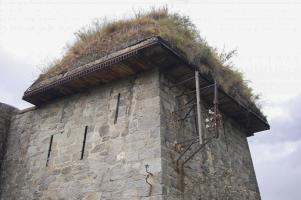

- Le renforcement du bastionnet de gorge par une couverture en rails recouverte de béton.
En 1934 l'ouvrage sera réactivé. Le casernement du temps de paix construit entre le fort et sa batterie annexe sera étendu et les canons de 95 sur affût de côte de la batterie A seront remplacés par des canons de 75 sur plateforme cuve. L'utilisation de ces 75 de la batterie A est cependant malaisée car les emplacements ne sont pas prévus pour, nécessitant un changement de position des pièces en cas de tir lointain ou proche. A la demande du commandant de l'artillerie de la 14° RM, un projet d'amélioration de la pose et des embrasures de cette casemate A est étudié en février 1936, puis approuvé et réalisé au prix d'une augmentation importante de la taille des embrasures.

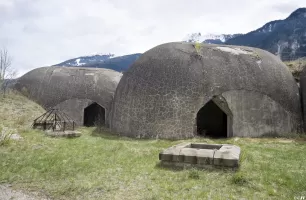

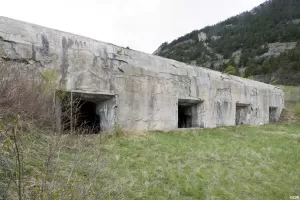

C'est aussi en 1936 que les ouvertures arrières des casemates C et D sont paradossées avec des chicanes bétonnées permettant juste le passage des pièces et la ventilation naturelle. L'un des parados est équipé à la demande de la chefferie d'un créneau pour mitrailleuse permettant de battre la pente entre le REPLATON et le SAPEY.
Un second créneau pour mitrailleuse a été aménagé dans une entrée de la batterie D afin de couvrir le sentier venant du SAPEY. En arrière de la batterie C, un poste de tir rudimentaire en tôle métro à été construit contre le mur d'enceinte pour couvrir les deux sentiers venant de Loutraz.
Le fort est enfin équipé d'un standard téléphonique TM32 et de l'éclairage électrique pourvu par un groupe électrogène installé dans le local de droite de la casemate D.
Source(s) :
SHD - 4V685 à 687
Fortifsere.fr
Il sera à nouveau modernisé entre 1910 et 1914 avec notamment :
- Le rajout d'une installation électrique pour l'éclairage.
- La connexion au réseau électrique et télégraphique de Modane.
- La construction d'une casemate pour projecteur de 90 cm Daydé et Pillé dans la batterie D.
- La construction de la batterie bétonnée A sur la toiture du casernement, armée de 4 canons de 95 mle 1888 sur affût de côte tirant vers la Haute-Maurienne.
- Le renforcement du bastionnet de gorge par une couverture en rails recouverte de béton.
En 1934 l'ouvrage sera réactivé. Le casernement du temps de paix construit entre le fort et sa batterie annexe sera étendu et les canons de 95 sur affût de côte de la batterie A seront remplacés par des canons de 75 sur plateforme cuve. L'utilisation de ces 75 de la batterie A est cependant malaisée car les emplacements ne sont pas prévus pour, nécessitant un changement de position des pièces en cas de tir lointain ou proche. A la demande du commandant de l'artillerie de la 14° RM, un projet d'amélioration de la pose et des embrasures de cette casemate A est étudié en février 1936, puis approuvé et réalisé au prix d'une augmentation importante de la taille des embrasures.
C'est aussi en 1936 que les ouvertures arrières des casemates C et D sont paradossées avec des chicanes bétonnées permettant juste le passage des pièces et la ventilation naturelle. L'un des parados est équipé à la demande de la chefferie d'un créneau pour mitrailleuse permettant de battre la pente entre le REPLATON et le SAPEY.
Un second créneau pour mitrailleuse a été aménagé dans une entrée de la batterie D afin de couvrir le sentier venant du SAPEY. En arrière de la batterie C, un poste de tir rudimentaire en tôle métro à été construit contre le mur d'enceinte pour couvrir les deux sentiers venant de Loutraz.
Le fort est enfin équipé d'un standard téléphonique TM32 et de l'éclairage électrique pourvu par un groupe électrogène installé dans le local de droite de la casemate D.
Source(s) :
SHD - 4V685 à 687
Fortifsere.fr
DIVERS (Sans critère)
Le fort, géré par l'Association du Musée de la Traversée des Alpes, n'est pas ouvert au public.
