34/2 - CHALAMPE Nord Ouest
( Casemate d'infanterie - Double )
Secteur Fortifié
SFMU - SF Mulhouse
Sous Secteur
Puits (Radbrunnen)
Quartier
Bantzenheim
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
Commune
BANTZENHEIM (68490)
Lieu-dit / Parcelle
Coordonnées
47.819027 - 7.532689
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet

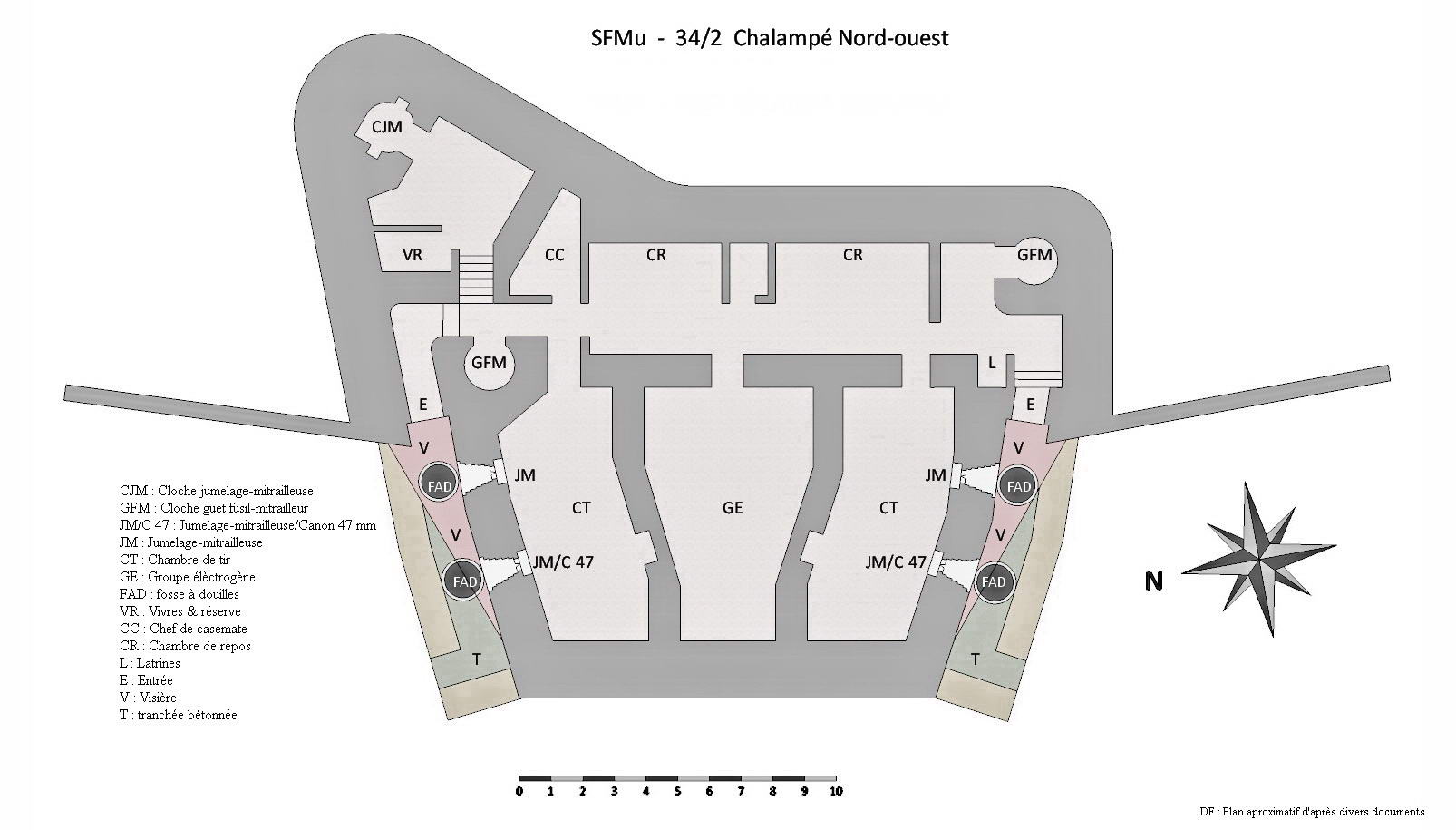

Plan sommaire
Notes et informations
ARMEMENT, Infanterie
L'armement de la casemate de Chalampé Nord Ouest est le suivant :
- 2 créneaux pour jumelages de mitrailleuses Reibel MAC 31 ou canon antichar de 47 mm monté sur bi-rail
- 2 créneaux pour jumelages de mitrailleuses Reibel MAC 31
- 1 cloche pour jumelages de mitrailleuse Reibel MAC 31
- 2 cloches GFM type A (Fusil mitrailleur 24-29 et mortier de 50 mm)
- 2 créneaux pour jumelages de mitrailleuses Reibel MAC 31 ou canon antichar de 47 mm monté sur bi-rail
- 2 créneaux pour jumelages de mitrailleuses Reibel MAC 31
- 1 cloche pour jumelages de mitrailleuse Reibel MAC 31
- 2 cloches GFM type A (Fusil mitrailleur 24-29 et mortier de 50 mm)
CONSTRUCTION, Description
La casemate est de type double, avec un plan très particulier. Elle dispose de:
- deux entrées dans l'orillon de chacune des chambres de tir. On y accède par les fossés diamants.
- un seul étage, comme toutes les autres casemates de la plaine du Rhin.

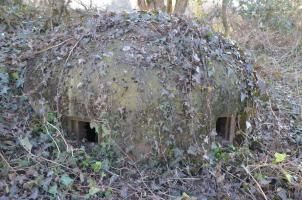

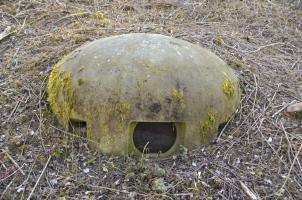

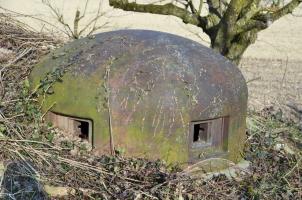

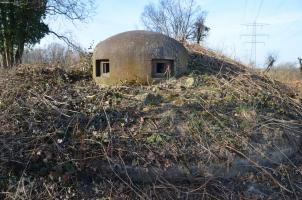

- deux cloches GFM, à chaque extrémité nord et sud de la casemate.
- une cloche JM, à l'extrémité nord de la casemate, et flanquant vers le nord-est.
Elle a nécessité 1200 m3 de béton, et est la plus grosse casemate construite sur le front du Rhin.
- deux entrées dans l'orillon de chacune des chambres de tir. On y accède par les fossés diamants.
- un seul étage, comme toutes les autres casemates de la plaine du Rhin.
- deux cloches GFM, à chaque extrémité nord et sud de la casemate.
- une cloche JM, à l'extrémité nord de la casemate, et flanquant vers le nord-est.
Elle a nécessité 1200 m3 de béton, et est la plus grosse casemate construite sur le front du Rhin.
CONSTRUCTION, Plan type
La casemate est d'un plan spécial, non dérivé du plan type SFBR.
DENOMINATION, Indicatifs et n° d'abonné
La casemate de Chalampé Nord Ouest est repérée TM sur un schéma du réseau téléphonique du Quartier Bantzenheim.
Elle est en liaison téléphonique directe avec:
- Le PC du quartier Bantzenheim - 330
- La casemate de Bantzenheim Nord (58-3) - 334
- La casemate de Chalampé Berge Sud (6-1) - 327
- La casemate du Pont Rail de Chalampé Sud (7-1) - 326
- La casemate du Pont Rail de Chalampé Nord (8-1) -325
- La casemate du Pont de Bateaux de Chalampé (10-1) - 324
- La casemate de Chalampé Berge Nord (11-1) - 323
- La casemate de Ameisengrund (13-1) - 322
- La casemate de Chalampé le Bas (14-1) - 321
- Une position d'artillerie 150T (Chalampé) repérée TD - 329
Elle est en liaison téléphonique directe avec:
- Le PC du quartier Bantzenheim - 330
- La casemate de Bantzenheim Nord (58-3) - 334
- La casemate de Chalampé Berge Sud (6-1) - 327
- La casemate du Pont Rail de Chalampé Sud (7-1) - 326
- La casemate du Pont Rail de Chalampé Nord (8-1) -325
- La casemate du Pont de Bateaux de Chalampé (10-1) - 324
- La casemate de Chalampé Berge Nord (11-1) - 323
- La casemate de Ameisengrund (13-1) - 322
- La casemate de Chalampé le Bas (14-1) - 321
- Une position d'artillerie 150T (Chalampé) repérée TD - 329
Le numéro d'abonné au réseau téléphonique de la fortification était 320
Source(s) :
SHD 33N 364
Source(s) :
SHD 33N 364
EFFECTIF, Commandement et/ou unité
L'effectif de la casemante se montait à 38 hommes issus du 10e RIF
EQUIPEMENT, Transmissions
La casemate de Chalampé Nord ouest était dotée d'un central téléphonique à 32 directions de type TM32.
Celui ci était composé d'un panneau mural pour 32 abonnés et d'une table d'opérateurs à 14 circuits
Celui ci était composé d'un panneau mural pour 32 abonnés et d'une table d'opérateurs à 14 circuits
