76 - HARDT Sud

( Casemate d'infanterie - Double )

Secteur Fortifié

SFMU - SF Mulhouse

Sous Secteur

Schlierbach

Quartier

Maître d'ouvrage

MIL - Commandement

Constructeur

Non précisé

Année

Commune

SIERENTZ (68510)

Lieu-dit / Parcelle

Coordonnées

47.668207 - 7.479455

Validité information

Verifié

Niveau de réalisation en 1940

Construit

Etat actuel

Incomplet

Notes et informations

CONSTRUCTION, Description

Casemate double STG, pour deux mitrailleuses et deux canons de 47. Elle dispose d'une cloche GFM.
Les entrées hommes et matériel sont situées coté Sierentz et séparées, chacune protégée par un créneau FM.

A l’intérieur les murs exposés aux tirs (chambre de tir canons, mitrailleuses et la cloche GFM sont recouverts de plaque de tôle pour éviter la formation de ménisques (projections de béton à l'intérieur, aussi dangereux qu'un obus).

ETAT ACTUEL , Etat - utilisation actuelle

2012 - L'ensemble est encore en bon état.

Page n° 14535 mise à jour le 02/11/2020 - © wikimaginot.eu 2012 / 2025

Photos d'époque

Ligne Maginot - 76 - HARDT SUD - (Casemate d'infanterie - Double) -

Auteur : IGN - Géoportail 1969
remonterletemps.ign.fr

Photos actuelles

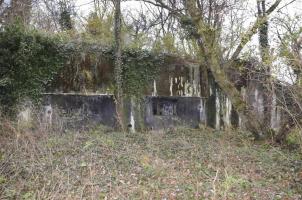

Ligne Maginot - 76 - HARDT SUD - (Casemate d'infanterie - Double) - Façade Sud-Ouest.
Créneau pour mitrailleuse et canon

Façade Sud-Ouest.
Créneau pour mitrailleuse et canon
Auteur : D. Froehly

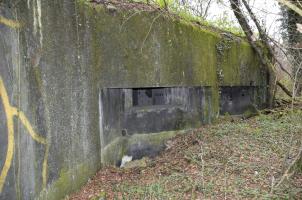

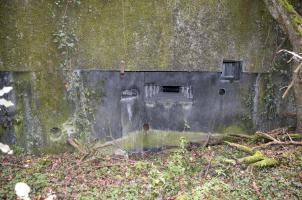

Ligne Maginot - 76 - HARDT SUD - (Casemate d'infanterie - Double) - Créneau mitrailleuse et FM de la façade sud-ouest.

Créneau mitrailleuse et FM de la façade sud-ouest.
Auteur : D. Froehly

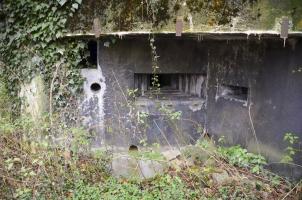

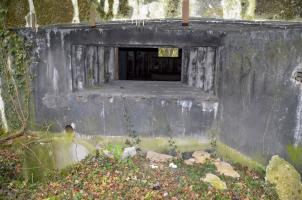

Ligne Maginot - 76 - HARDT SUD - (Casemate d'infanterie - Double) - Créneau du canon de 47 coté Sud-Ouest avec la fosse à douilles

Créneau du canon de 47 coté Sud-Ouest avec la fosse à douilles
Auteur : D. Froehly

Ligne Maginot - 76 - HARDT SUD - (Casemate d'infanterie - Double) - Façade Nord-Est, avec créneaux du canon de 47 et celui de la mitrailleuse.

Façade Nord-Est, avec créneaux du canon de 47 et celui de la mitrailleuse.
Auteur : D. Froehly

Ligne Maginot - 76 - HARDT SUD - (Casemate d'infanterie - Double) - Créneau de mitrailleuse orienté vers la route de Kembs direction Kembs et PA-252.

Créneau de mitrailleuse orienté vers la route de Kembs direction Kembs et PA-252.
Auteur : D. Froehly

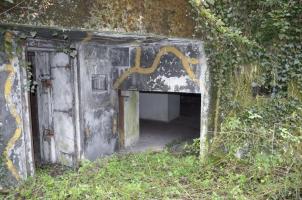

Ligne Maginot - 76 - HARDT SUD - (Casemate d'infanterie - Double) - Entrée des hommes avec son créneau de protection rapproché pour FM et l'entrée des munitions avec au-dessus l'aération.

Entrée des hommes avec son créneau de protection rapproché pour FM et l'entrée des munitions avec au-dessus l'aération.
Auteur : D. Froehly

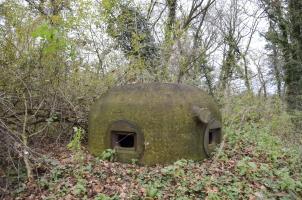

Ligne Maginot - 76 - HARDT SUD - (Casemate d'infanterie - Double) - Cloche GFM-B à 4 ouvertures

Cloche GFM-B à 4 ouvertures
Auteur : D. Froehly

Ligne Maginot - 76 - HARDT SUD - (Casemate d'infanterie - Double) - Couloir d'entrée avec à droite les toilettes et à gauche le créneau FM

Couloir d'entrée avec à droite les toilettes et à gauche le créneau FM
Auteur : D. Froehly

Ligne Maginot - 76 - HARDT SUD - (Casemate d'infanterie - Double) - Vue sur les toilettes et la fosse septique

Vue sur les toilettes et la fosse septique
Auteur : D. Froehly

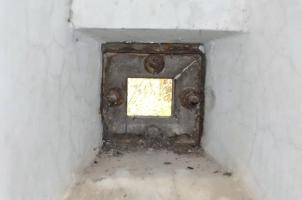

Ligne Maginot - 76 - HARDT SUD - (Casemate d'infanterie - Double) - Créneau FM du couloir.

Créneau FM du couloir.
Auteur : D. Froehly

Ligne Maginot - 76 - HARDT SUD - (Casemate d'infanterie - Double) - Entrée des munitions.
À gauche le créneau FM et l'arrivée des câbles.

Entrée des munitions.
À gauche le créneau FM et l'arrivée des câbles.
Auteur : D. Froehly

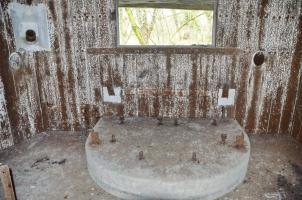

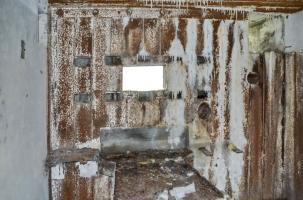

Ligne Maginot - 76 - HARDT SUD - (Casemate d'infanterie - Double) - Chambre de tir mitrailleuse orientée Sud-ouest

Chambre de tir mitrailleuse orientée Sud-ouest
Auteur : D. Froehly

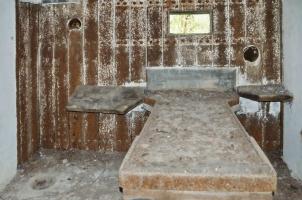

Ligne Maginot - 76 - HARDT SUD - (Casemate d'infanterie - Double) - Poste de tir de la mitrailleuse Sud-ouest

Poste de tir de la mitrailleuse Sud-ouest
Auteur : D. Froehly

Ligne Maginot - 76 - HARDT SUD - (Casemate d'infanterie - Double) - Créneau FM de l'entrée des munitions.

Créneau FM de l'entrée des munitions.
Auteur : D. Froehly

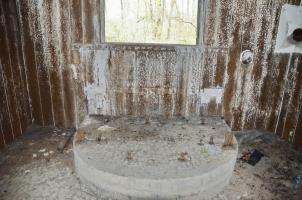

Ligne Maginot - 76 - HARDT SUD - (Casemate d'infanterie - Double) - Chambre de tir pour mitrailleuse, Nord-
est.

Chambre de tir pour mitrailleuse, Nord-
est.
Auteur : D. Froehly

Ligne Maginot - 76 - HARDT SUD - (Casemate d'infanterie - Double) - Poste de tir de la mitrailleuse Nord-est.

Poste de tir de la mitrailleuse Nord-est.
Auteur : D. Froehly

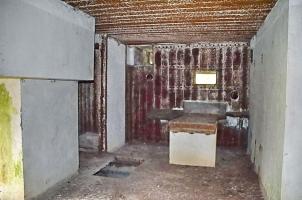

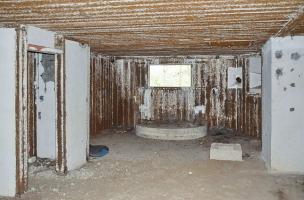

Ligne Maginot - 76 - HARDT SUD - (Casemate d'infanterie - Double) - Chambre de tir Nord-est pour canon de 47. Au mur et au sol on remarque les supports pour canon AC de 25.

Chambre de tir Nord-est pour canon de 47. Au mur et au sol on remarque les supports pour canon AC de 25.
Auteur : D. Froehly

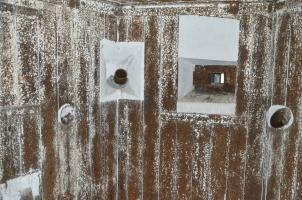

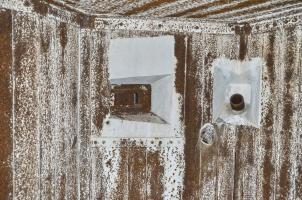

Ligne Maginot - 76 - HARDT SUD - (Casemate d'infanterie - Double) - Créneau de tir FM Nord-est et la goulotte lance grenades.

Créneau de tir FM Nord-est et la goulotte lance grenades.
Auteur : D. Froehly

Ligne Maginot - 76 - HARDT SUD - (Casemate d'infanterie - Double) - Chambre de tir Sud-Ouest pour canon de 47. Au mur et au sol on remarque les supports pour canon AC de 25.

Chambre de tir Sud-Ouest pour canon de 47. Au mur et au sol on remarque les supports pour canon AC de 25.
Auteur : D. Froehly

Ligne Maginot - 76 - HARDT SUD - (Casemate d'infanterie - Double) - Créneau de tir FM Sud-ouest.

Créneau de tir FM Sud-ouest.
Auteur : D. Froehly

Ligne Maginot - 76 - HARDT SUD - (Casemate d'infanterie - Double) - Chambre de tir canon, avec l'accès à la cloche GFM.

Chambre de tir canon, avec l'accès à la cloche GFM.
Auteur : D. Froehly

Ligne Maginot - 76 - HARDT SUD - (Casemate d'infanterie - Double) - Petit réduit de l'emplacement du téléphone.

Petit réduit de l'emplacement du téléphone.
Auteur : D. Froehly

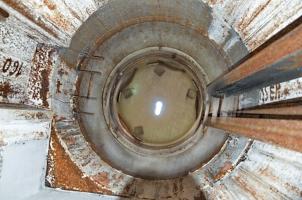

Ligne Maginot - 76 - HARDT SUD - (Casemate d'infanterie - Double) - Cloche GFM avec son rail de montée. Sur les plaques de protection intérieures, deux inscriptions, l'une 160, et la seconde SSER.

Cloche GFM avec son rail de montée. Sur les plaques de protection intérieures, deux inscriptions, l'une 160, et la seconde SSER.
Auteur : D. Froehly

Cloche GFM avec son rail de montée. Sur les plaques de protection intérieures, deux inscriptions, l'une 985 K, et la seconde SSER.
Auteur : D. Froehly
