84 - CHEMIN CREUX
( Casemate d'infanterie - Double )
L'ouvrage est ouvert au public
Secteur Fortifié
SFAL - SF Altkirch
Sous Secteur
Franken
Quartier
Magstatt le Bas
Maître d'ouvrage
MIL - Commandement
Constructeur
Non précisé
Année
Commune
UFFHEIM (68510)
Lieu-dit / Parcelle
Coordonnées
47.647940 - 7.454539
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet

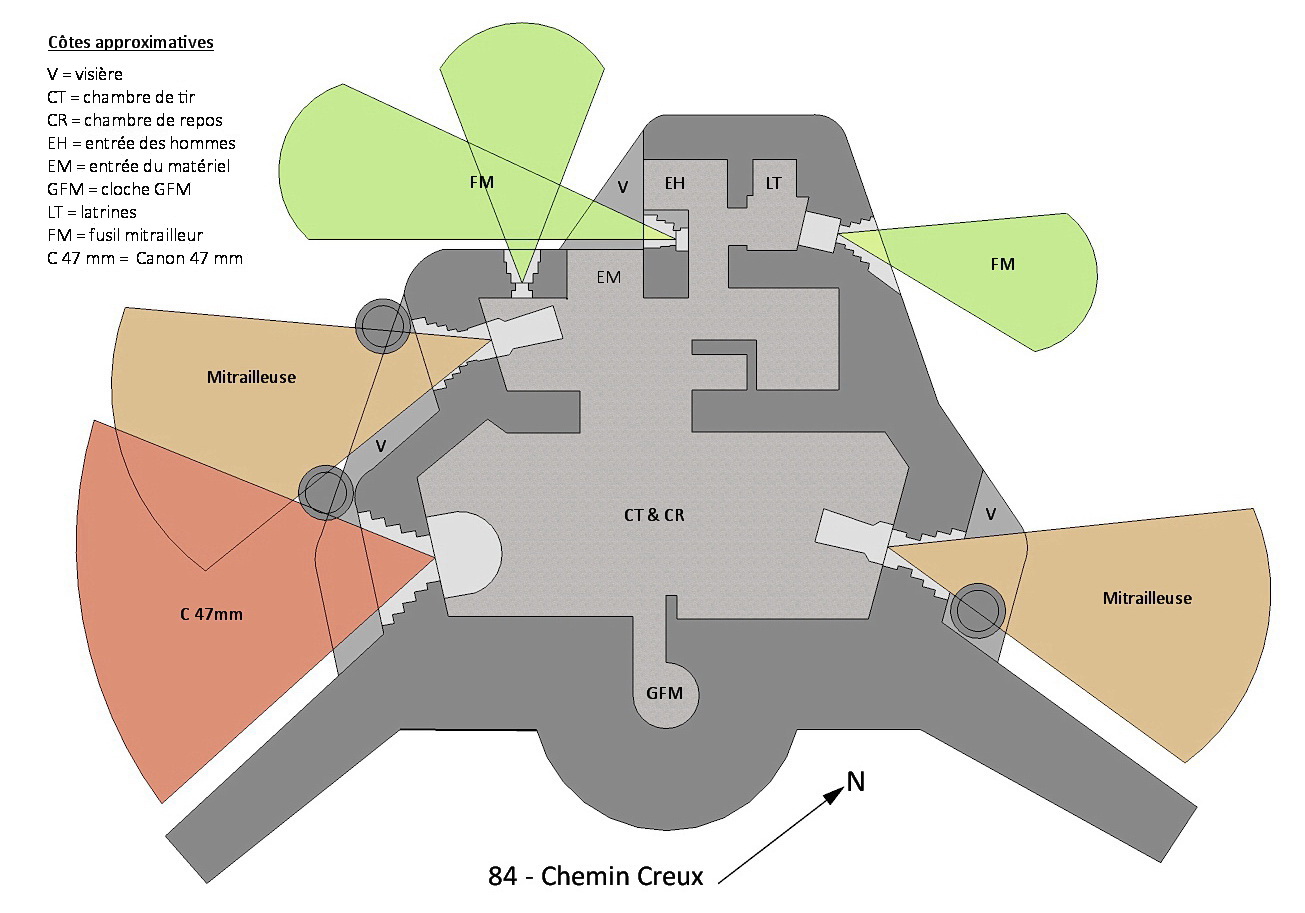

Plan sommaire
Notes et informations
ARMEMENT, Infanterie
L'armement de la casemate est composé comme suit :

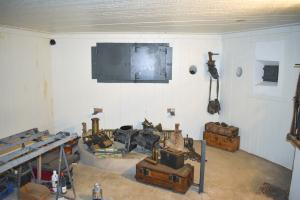

- Un créneau pour canon de 47 mm de marine mle 1885

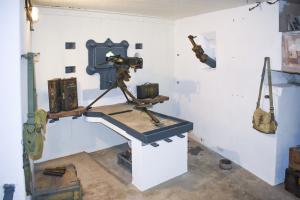

- Deux créneaux pour mitrailleuses Hotchkiss 8mm mle 1914

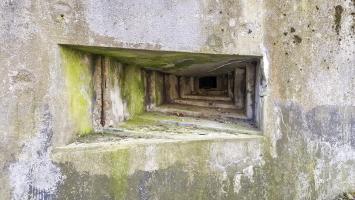

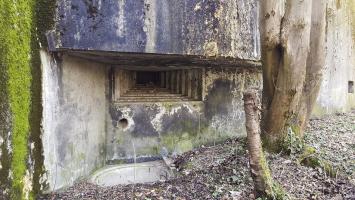

- Quatre créneaux pour fusil mitrailleurs (défense rapprochée)
- Trois goulottes à grenades

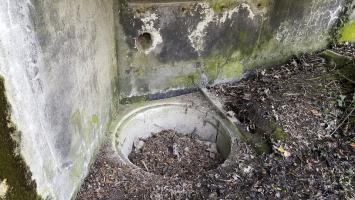

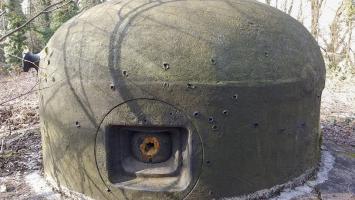

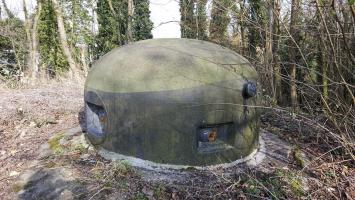

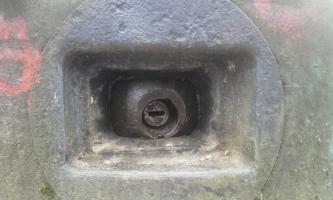

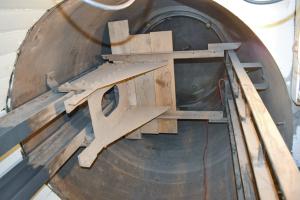

- Une cloche GFM type B.
Par la suite, le canon de 47 mm a été remplacé par un canon de 25 mm SA mle 34 sur plateforme métallique.
- Un créneau pour canon de 47 mm de marine mle 1885
- Deux créneaux pour mitrailleuses Hotchkiss 8mm mle 1914
- Quatre créneaux pour fusil mitrailleurs (défense rapprochée)
- Trois goulottes à grenades
- Une cloche GFM type B.
Par la suite, le canon de 47 mm a été remplacé par un canon de 25 mm SA mle 34 sur plateforme métallique.
CONSTRUCTION, Description

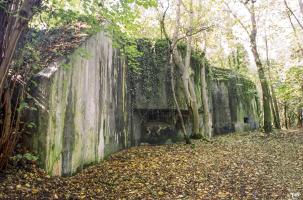

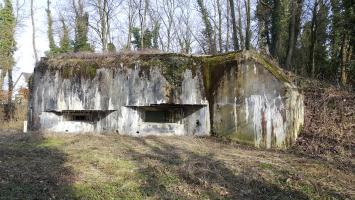

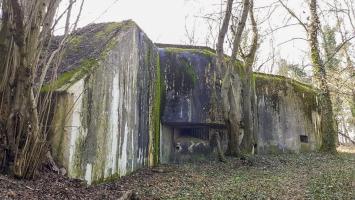

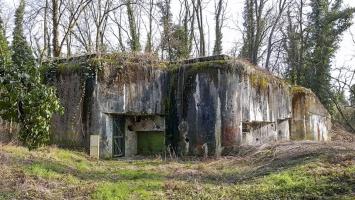

Casemate d'infanterie double STG Mle 1937 de plan spécial.
Coté nord-est, un poste de commandement se trouve en lieu et place de l'habituelle chambre de tir pour mitrailleuse. De ce fait cette dernière est reportée dans la chambre de tir attenante et remplace l'armement antichar. On note également l'absence d'un créneau FM flanquant la façade nord-est.
Etant à portée de la forteresse d'Istein en Allemagne, la casemate est construite en protection 3, soit des murs exposés de 2,75 m et une dalle de 2,25 m.
Coté nord-est, un poste de commandement se trouve en lieu et place de l'habituelle chambre de tir pour mitrailleuse. De ce fait cette dernière est reportée dans la chambre de tir attenante et remplace l'armement antichar. On note également l'absence d'un créneau FM flanquant la façade nord-est.
Etant à portée de la forteresse d'Istein en Allemagne, la casemate est construite en protection 3, soit des murs exposés de 2,75 m et une dalle de 2,25 m.
CONSTRUCTION, Fresques ou peintures, grafitis
La casemate comporte trois peintures murales dont l'insigne Maginot "On ne passe pas".
Dessins au crayon du 19° BCP "Noel 1944" lors de l'occupation de la casemate par la 1° Armée française durant l'hiver 44-45.
Dessins au crayon du 19° BCP "Noel 1944" lors de l'occupation de la casemate par la 1° Armée française durant l'hiver 44-45.
CONSTRUCTION, Plan type
Casemate STG double Mle 1937 de type A-1 de plan spécial.
DENOMINATION, Indicatifs et n° d'abonné
Le n° d'abonné de la casemate au réseau téléphonique TM 32 était 402.
EFFECTIF, Commandement et/ou unité
L'équipage du blockhaus est issu du 17° RIF.
La casemate abrite le PC du CM1 du 1° Bon du 171° RIF placé sous le commandement du lieutenant Pierre DREYFUS-SCHMIDT.
La casemate abrite le PC du CM1 du 1° Bon du 171° RIF placé sous le commandement du lieutenant Pierre DREYFUS-SCHMIDT.
EQUIPEMENT, Transmissions

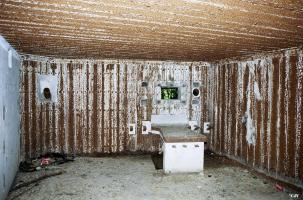

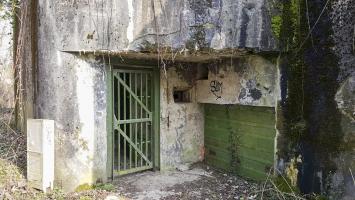

La casemate était équipée d'un central 12 lignes sous carter étanche avec une sonnette type ERICSSON, d'un répartiteur type 3, d'un boitier de protection pour 3 paires de lignes reliés à une boite de raccordement extérieure située au dessus de l'entrée matériel, et d'un téléphone sous carter étanche pour le réseau d'alerte avec sa sonnette et tablette pour Piles LECLANCHÉ.
Source(s) :
David ORY
Source(s) :
David ORY
ETAT ACTUEL , Etat - utilisation actuelle
2005 - Des membres de l'association MMHA (Memorial Maginot de Haute Alsace) ont entrepris des travaux concernant le clos et la conservation de l'ouvrage.
2020 - Des travaux de restauration de la casemate ont été lancés en juillet par l'association Mémorial Maginot de Haute Alsace.
2020 - Des travaux de restauration de la casemate ont été lancés en juillet par l'association Mémorial Maginot de Haute Alsace.
HISTORIQUE, Construction
La construction du blockhaus s'étalera de 1937 à 1939.
Contact et infos touristiques :
Informations pour la visite
La casemate est visitable sur demande
Informations touristiques mises à jour le
