85 - HASELBERG

( Casemate d'infanterie - Double )

Secteur Fortifié

SFAL - SF Altkirch

Sous Secteur

Franken

Quartier

Magstatt le Bas

Maître d'ouvrage

MIL - Commandement

Constructeur

Non précisé

Année

Commune

UFFHEIM (68510)

Lieu-dit / Parcelle

Coordonnées

47.644424 - 7.447549

Validité information

Verifié

Niveau de réalisation en 1940

Construit

Etat actuel

Incomplet

Notes et informations

ARMEMENT, Infanterie

L'armement de la casemate est composé comme suit :
- Deux créneaux pour canon de 47 de marine mle 1885 utilisés en antichar
- Deux créneaux pour mitrailleuses Hotchkiss 8mm mle 1914
- Quatre créneaux pour fusil mitrailleurs (défense rapprochée)
- Trois goulottes à grenades
- Une cloche GFM type B

CONSTRUCTION, Description

La casemate du Haselberg est une casemate d'infanterie double de construction STG.

A la différence des autres casemates du secteur, le puits se trouve à l’extérieur devant les entrées et non pas dans une des chambres de tir.

CONSTRUCTION, Plan type

Blockhaus STG double Mle 1937 de type A-1.

EQUIPEMENT, Transmissions

La casemate est équipée d'une cabine téléphonique au pied de la cloche GFM.

- Répartiteur type 1
- Carter étanche TM 32 avec sa sonnette
- Boitier de protection pour 3 Paires
- Une prise d'abonnement
- Boitier de raccordement extérieur pour 3 Paires

ETAT ACTUEL , Etat - utilisation actuelle

Novembre 2024 - La casemate est en cours de sécurisation et fermeture par le Mémorial Maginot de Haute Alsace. Le nettoyage et évacuation des déchets à l'intérieur est également prévu.

Fils de discussion

Armement AC
2 messages, le dernier est de Pascal le 11/05/2024

Page n° 14546 mise à jour le 09/11/2025 - © wikimaginot.eu 2024 / 2026

Photos d'époque

Photo 25625 non disponible

La casemate 85-Haselberg sur une photo IGN de 1958
Auteur : IGN - Géoportail 1958
remonterletemps.ign.fr

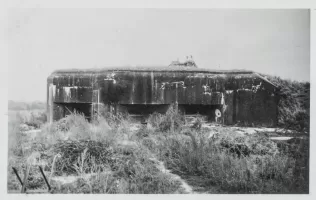

Ligne Maginot - 85 - HASELBERG - (Casemate d'infanterie - Double) - La façade sud-ouest et les entrées

La façade sud-ouest et les entrées
Auteur : Inconnu
Archives AALMA

Photo 122870 non disponible

Le créneau antichar sud-ouest et son canon de 47mm
Auteur : Inconnu
Collection David Ory
Droits réservés

Photo 122869 non disponible

La cloche GFM de la casemate en 1940
La partie arrière est protégée par des sacs de sable
Auteur : Inconnu
Collection David Ory
Droits réservés

Photos actuelles

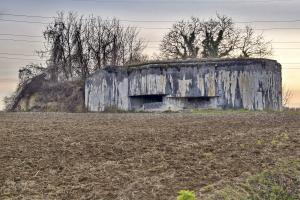

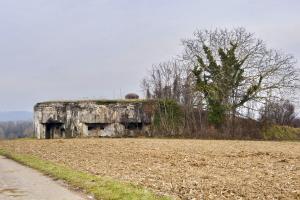

Ligne Maginot - 85 - HASELBERG - (Casemate d'infanterie - double) - Vue générale coté sud-ouest

Vue générale coté sud-ouest
Auteur : D. Froehly

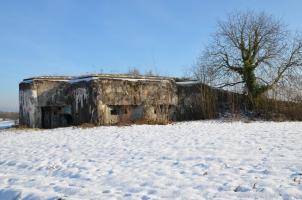

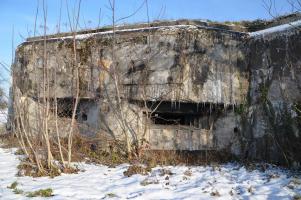

Ligne Maginot - 85 - HASELBERG - (Casemate d'infanterie - double) - Façade sud-ouest

Façade sud-ouest
Auteur : Daniel Froehly

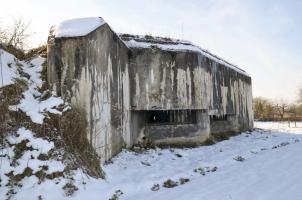

Ligne Maginot - 85 - HASELBERG - (Casemate d'infanterie - double) - Créneaux sud-ouest donnant sur la casemate 86-Aschenbach

Créneaux sud-ouest donnant sur la casemate 86-Aschenbach
Auteur : D. Froehly

Ligne Maginot - 85 - HASELBERG - (Casemate d'infanterie - double) - Créneaux nord-est donnant sur la casemate 84-Chemin Creux

Créneaux nord-est donnant sur la casemate 84-Chemin Creux
Auteur : D. Froehly

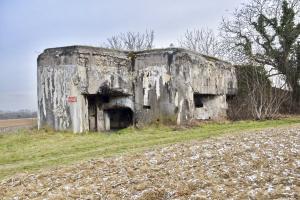

Ligne Maginot - 85 - HASELBERG - (Casemate d'infanterie - double) - Façade nord-est

Façade nord-est
Auteur : Daniel Froehly

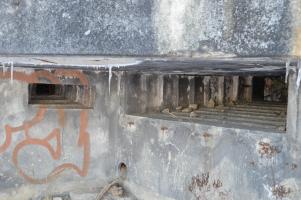

Ligne Maginot - 85 - HASELBERG - (Casemate d'infanterie - double) - Créneau mitrailleuse nord-est et créneau FM

Créneau mitrailleuse nord-est et créneau FM
Auteur : D. Froehly

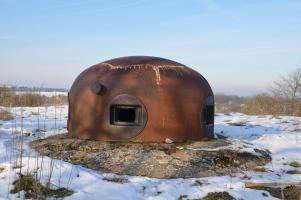

Ligne Maginot - 85 - HASELBERG - (Casemate d'infanterie - double) - Cloche GFM type B avec quatre embrasures. A droite vers l'est et le sud-est direction 84-Chemin Creux, à gauche vers l'ouest et le sud-ouest vers 86-Aschenbach.

Cloche GFM type B avec quatre embrasures. A droite vers l'est et le sud-est direction 84-Chemin Creux, à gauche vers l'ouest et le sud-ouest vers 86-Aschenbach.
Auteur : D. Froehly

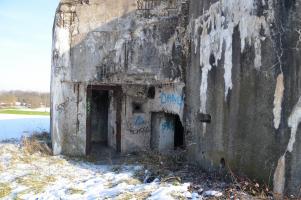

Ligne Maginot - 85 - HASELBERG - (Casemate d'infanterie - double) - Entrées
A gauche celle du personnel et à droite celle du matériel

Entrées
A gauche celle du personnel et à droite celle du matériel
Auteur : Daniel Froehly

Ligne Maginot - 85 - HASELBERG - (Casemate d'infanterie - double) - Les entrées du personnel et du matériel

Les entrées du personnel et du matériel
Auteur : D. Froehly

Ligne Maginot - 85 - HASELBERG - (Casemate d'infanterie - double) - Le puits à l’extérieur de la casemate devant les entrées

Le puits à l’extérieur de la casemate devant les entrées
Auteur : David ORY

Ligne Maginot - 85 - HASELBERG - (Casemate d'infanterie - double) - Entrée du personnel

Entrée du personnel
Auteur : D. Froehly

Ligne Maginot - 85 - HASELBERG - (Casemate d'infanterie - double) - Entrée du matériel

Entrée du matériel
Auteur : D. Froehly

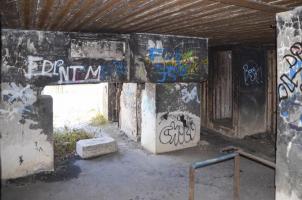

Ligne Maginot - 85 - HASELBERG - (Casemate d'infanterie - double) - Latrines et couloir de l'entrée du personnel. Les plaques en béton fermant l'accès à la fosse septique sont encore en place.

Latrines et couloir de l'entrée du personnel. Les plaques en béton fermant l'accès à la fosse septique sont encore en place.
Auteur : D. Froehly

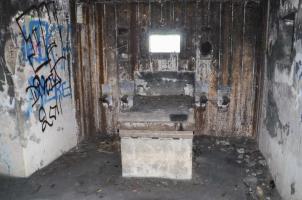

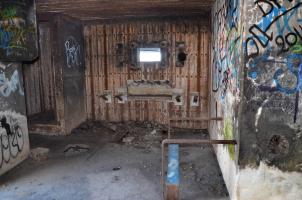

Ligne Maginot - 85 - HASELBERG - (Casemate d'infanterie - double) - Chambre de tir mitrailleuse nord-est, dirigée vers la casemate 84-Chemin Creux. Il manque le support bétonné et les deux tablettes.

Chambre de tir mitrailleuse nord-est, dirigée vers la casemate 84-Chemin Creux. Il manque le support bétonné et les deux tablettes.
Auteur : D. Froehly

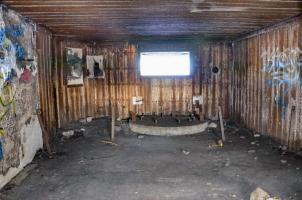

Ligne Maginot - 85 - HASELBERG - (Casemate d'infanterie - double) - Chambre de tir antichar nord-est, dirigée vers la casemate 84-Chemin Creux

Chambre de tir antichar nord-est, dirigée vers la casemate 84-Chemin Creux
Auteur : D. Froehly

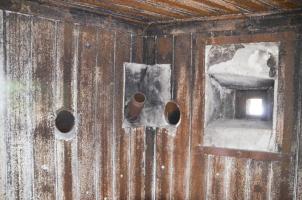

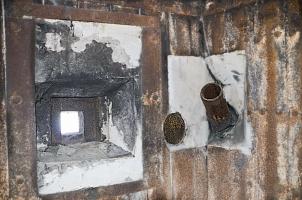

Ligne Maginot - 85 - HASELBERG - (Casemate d'infanterie - double) - Chambre de tir antichar nord-est
A gauche le créneau pour FM et sa goulotte d’évacuation des douilles. A droite la goulotte à grenades.

Chambre de tir antichar nord-est
A gauche le créneau pour FM et sa goulotte d’évacuation des douilles. A droite la goulotte à grenades.
Auteur : D. Froehly

Ligne Maginot - 85 - HASELBERG - (Casemate d'infanterie - double) - Chambre de tir antichar sud-ouest, dirigée vers la casemate 86-Aschenbach.
De gauche à droite : Goulotte d'évacuation des douilles de 47, goulotte à grenades, goulotte d'évacuation des douilles de FM, créneau FM.

Chambre de tir antichar sud-ouest, dirigée vers la casemate 86-Aschenbach.
De gauche à droite : Goulotte d'évacuation des douilles de 47, goulotte à grenades, goulotte d'évacuation des douilles de FM, créneau FM.
Auteur : D. Froehly

Ligne Maginot - 85 - HASELBERG - (Casemate d'infanterie - double) - Chambre de tir mitrailleuse sud-ouest dirigée vers la casemate 86-Aschenbach

Chambre de tir mitrailleuse sud-ouest dirigée vers la casemate 86-Aschenbach
Auteur : D. Froehly

Ligne Maginot - 85 - HASELBERG - (Casemate d'infanterie - double) - Le local téléphonique donnant sur le puits de la cloche GFM

Le local téléphonique donnant sur le puits de la cloche GFM
Auteur : D. Froehly

Ligne Maginot - 85 - HASELBERG - (Casemate d'infanterie - double) - Le puits de la cloche GFM et son plancher mobile. L'homme ne pourra t'il donc jamais respecter son environnement ??

Le puits de la cloche GFM et son plancher mobile. L'homme ne pourra t'il donc jamais respecter son environnement ??
Auteur : D. Froehly

Ligne Maginot - 85 - HASELBERG - (Casemate d'infanterie - double) - Cloche GFM type B.
Les IPN de guidage du plancher mobile, au sommet les quatre embrasures et l'orifice pour périscope.

Cloche GFM type B.
Les IPN de guidage du plancher mobile, au sommet les quatre embrasures et l'orifice pour périscope.
Auteur : D. Froehly

Ligne Maginot - 85 - HASELBERG - (Casemate d'infanterie - double) - L'art et la manière d'utiliser les restes. Queues de cochons et piquets à barbelés réutilisés dans les vieilles vignes autour de la casemate 85-Haselberg.
Assemblage de trois photos.

L'art et la manière d'utiliser les restes. Queues de cochons et piquets à barbelés réutilisés dans les vieilles vignes autour de la casemate 85-Haselberg.
Assemblage de trois photos.
Auteur : D. Froehly
