86 - ASCHENBACH
( Casemate d'infanterie - Double )
L'ouvrage est ouvert au public
Secteur Fortifié
SFAL - SF Altkirch
Sous Secteur
Franken
Quartier
Magstatt le Bas
Maître d'ouvrage
MIL - Commandement
Constructeur
Non précisé
Année
1939
Commune
UFFHEIM (68510)
Lieu-dit / Parcelle
Tiefgrund
Coordonnées
47.640610 - 7.440480
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Complet

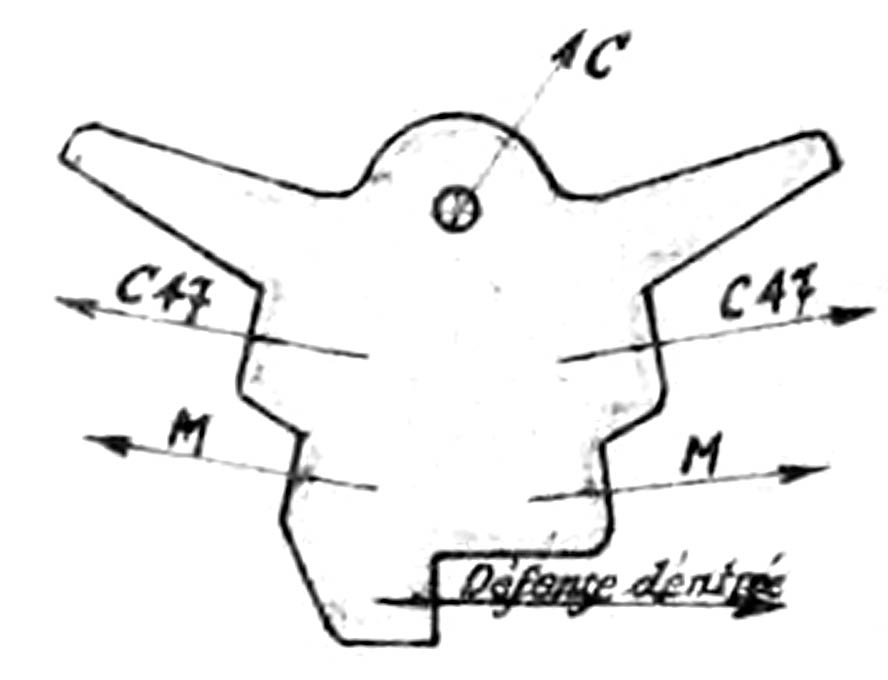

Plan sommaire
Notes et informations
ARMEMENT, Infanterie
L'armement de la casemate est composé comme suit :
- Deux créneaux pour canon de 47 de marine utilisés en antichar

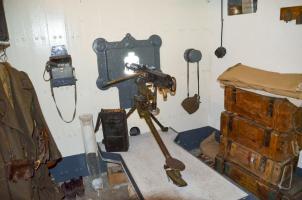

- Deux créneaux pour mitrailleuses Hotchkiss 8 mm mle 1914

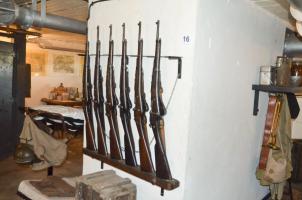

- Quatre créneaux pour fusil mitrailleur (défense rapprochée)
- Trois goulottes à grenades

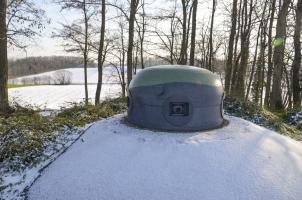

- Une cloche GFM type B
Les canons de 47 de marine d'origine étaient du modèle 1885 AR1 montés sur affut crinoline modèle 1887.
Les canons de 47 de marine actuellement exposés sont du modèle 1902/15 sur affût crinoline modèle 1887. Celui qui est présent dans la chambre de tir sud-ouest est une reproduction.
- Deux créneaux pour canon de 47 de marine utilisés en antichar
- Deux créneaux pour mitrailleuses Hotchkiss 8 mm mle 1914
- Quatre créneaux pour fusil mitrailleur (défense rapprochée)
- Trois goulottes à grenades
- Une cloche GFM type B
Les canons de 47 de marine d'origine étaient du modèle 1885 AR1 montés sur affut crinoline modèle 1887.
Les canons de 47 de marine actuellement exposés sont du modèle 1902/15 sur affût crinoline modèle 1887. Celui qui est présent dans la chambre de tir sud-ouest est une reproduction.
CONSTRUCTION, Cout
Le cout estimé de construction de cette casemate était de 1 700 000 Frs en septembre 1939.
Source(s) :
SHD - 6V11102
Source(s) :
SHD - 6V11102
CONSTRUCTION, Environnement

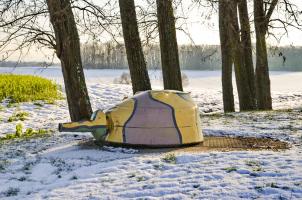

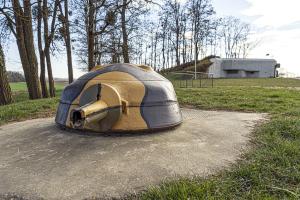

La tourelle démontable et l'abri à proximité sont des reconstitutions et n'existaient pas à cet emplacement à l'époque.
La tourelle démontable, qui porte le n° 380, provient de Remoray dans le SFJ.
La tourelle démontable, qui porte le n° 380, provient de Remoray dans le SFJ.
CONSTRUCTION, Plan type
Casemate STG double Mle 1939 de type A1.
EQUIPEMENT, Electrique
L'alimentation électrique de la casemate était assurée par un groupe électrogène à moteur type 1PJ65 CLM.

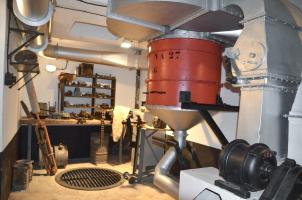

L'électricité produite permettait d'assurer la ventilation de la casemate et son éclairage.
L'électricité produite permettait d'assurer la ventilation de la casemate et son éclairage.
EQUIPEMENT, Transmissions
La casemate qui était reliée au réseau téléphonique de la fortification Maginot, était dotée d'un central téléphonique à 8 directions composé d'un carter étanche et d'un central TM32.
ETAT ACTUEL , Etat - utilisation actuelle

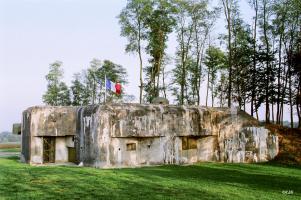

La casemate de l'ASCHENBACH a été remarquablement et entièrement rénovée.
Elle est entretenue par l'association Mémorial Maginot de Haute Alsace et est visitable (voir le lien en bas de page).
Elle est entretenue par l'association Mémorial Maginot de Haute Alsace et est visitable (voir le lien en bas de page).
HISTORIQUE, Construction
La casemate d'ASCHENBACH est un renforcement tardif de la position circulaire Sierentz-Brochritti. L'approbation de sa construction date de février 1939 (note 591/S du 13 février 1939, du Gal commandant le Genie de SF) au titre des travaux de cette année - comme en particulier le Glaserberg - alors que les autres blockhaus STG ont pour l'essentiel été construit entre 1937 et 1938.
A ce titre, c'est l'une des rares en 7° Région Militaire a avoir été construite sur le plan type Mle 1939 du 29 décembre 1938.
Source(s) :
SHD - Carton 2V278
A ce titre, c'est l'une des rares en 7° Région Militaire a avoir été construite sur le plan type Mle 1939 du 29 décembre 1938.
Source(s) :
SHD - Carton 2V278
