5 - MAGSTATT le HAUT
( Chambre de coupure )
Secteur Fortifié
SFAL - SF Altkirch
Sous Secteur
Franken
Quartier
Maître d'ouvrage
MIL - Commandement
Constructeur
Non précisé
Année
Commune
MAGSTATT LE HAUT (68510)
Lieu-dit / Parcelle
Coordonnées
47.633313 - 7.390285
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Plan type
Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.
Chambre de coupure type B1 |
Chambre de coupure taille normale - Accès en puits (trappe et échelle). Protection renforcée (dalle de 1m, murs de 1,25m). Local intérieur de 2m X 1m50. Le coût de construction de ce type de chambre de coupure est d'environ 45.000 Francs (Chefferie du Génie de Strasbourg)........... Plus d'informations ... |
Notes et informations
CONSTRUCTION, Description
Ce bloc est une chambre de coupure type B1 adapté localement. Les dimensions de la pièce intérieure sont de 150 par 157 cm
Source(s) :
Terrain 12 2020
Source(s) :
Terrain 12 2020
EQUIPEMENT, Transmissions
La CC 5 était réliée aux CC 4 et 6 par deux cables de 6 et 14 paires, ainsi qu'au PC de quartier attenant et au PC de compagnie de STETTEN en avant par 14 paires.
La chambre était équipée d’un répartiteur type 3 pour 84 circuits, d’un boîtier pour quatre translateurs et d’un boîtier de protection pour trois lignes de campagne
Le boîtier de connexion des trois lignes de campagne était installé dans le couloir d’accès
Source(s) :
Terrain 12 2020
Le boîtier de connexion des trois lignes de campagne était installé dans le couloir d’accès
Source(s) :
Terrain 12 2020

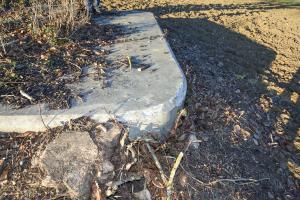

ETAT ACTUEL , Etat - utilisation actuelle

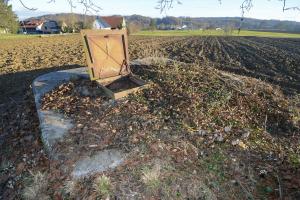

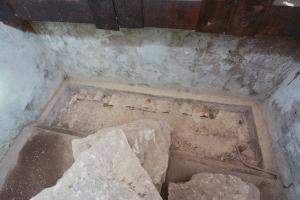

2020 - seuls subsistent les supports des équipements et la trappe d’acces
Source(s) :
Terrain 12 2020
Source(s) :
Terrain 12 2020
SOURCES, Bibliographie ou documents de réference
Carte renseignée du réseau téléphonique des SF d'Altkirch et Mulhouse au 1:50.000e en 1939. SHD carton 33 N 131
