BATTERIE des PAYSANS
( Cuve pour canon )
Secteur Fortifié
SFBR - SF Bas-Rhin
Maître d'ouvrage
MIL - Allemand
Commune
ILLKIRCH GRAFFENSTADEN (67400)
Lieu-dit / Parcelle
Bauerngrundinsel
Coordonnées
48.504193 - 7.793409
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Notes et informations
ARMEMENT, Artillerie
La batterie est encore équipée de ses canons en 1940 et ceux ci sont armés par le 155ème Régiment d'Artillerie de Position.
Une photo datée de septembre 1939 le confirme, ainsi que des graffitis visibles sur les murs de la batterie et dans l'abri A75.
CONSTRUCTION, Description
Construite entre 1898 et 1900 sous la dénomination allemande de « 10cm Schirmlaffetenbatterie Auf der Bauerngründen », cette position d’artillerie pour 4 pièces de 10cm sur affût bouclier était chargée de couvrir le front sud-est de l’enceinte fortifiée de la place de Strasbourg. Outre les quatre cuves dans lesquelles étaient installée les pièces, il subsiste encore de nos jours un abri pour les artilleurs (A75) et un abri pour les munitions (M74). La batterie porte le n° 41.
Selon des correspondances de 1934 entre le Général commandant la 20ème Région et le général Doumenc, la batterie est en état de servir en 1934 tout comme la batterie annexe de l'Ouvrage Urich-Hoche (Werder-Schwartzhoff) et une troisième non précisée. Son désarmement au profit des batteries plus éloignées du Rhin (terrain de manœuvre de Cronenbourg, Ouvrage intermédiaire Ney-Rapp, batterie annexe du fort Uhrich) semble avoir été prévu mais non réalisé.
CONSTRUCTION, Fresques ou peintures, grafitis
Graffitis (noms et dates) de soldats français de la période "drôle de guerre". D'autres graffitis, notamment des insignes du 1er RTA et du 21° RIC témoignent de la présence des troupes coloniales dans le secteur en 1944/45.
HISTORIQUE, Chronologie
Approbation des délimitations des zones de servitudes et des fortification en commission le 22 septembre 1936 et celle du 19 Novembre 1936
Décret du 15 janvier 1937 pour les servitudes
Classé en première série des places de guerre et ouvrage défensif de la France par la Loi du 6 juillet 1933 relative aux fortifications détachées de Strasbourg (Journal officiel du 7 juillet 1933).
Fils de discussion
Page n° 14819 mise à jour le 21/06/2021 -
© wikimaginot.eu 2017 / 2025
Photos d'époque

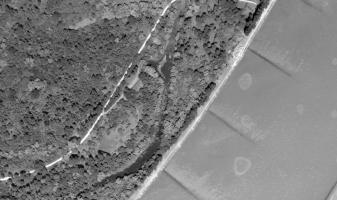

La Batterie des Paysans et la casemate des Paysans en 1950
Auteur : IGN - Géoportail 1950
remonterletemps.ign.fr

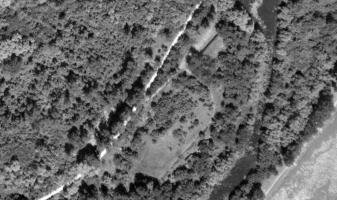

La Batterie des paysans en 1950
Les emplacements de pièces se devinent entre les arbres, en bas au centre.
On distingue également l'abri à munitions M 74 plus haut
Auteur : IGN - Géoportail 1950
remonterletemps.ign.fr
Photo prise en septembre 1939 et montrant l'une des pièces de la batterie et ses servants
Auteur : Inconnu
Collection Jean-Louis BURTSCHER
Photos actuelles

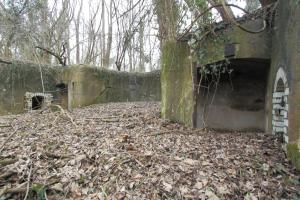

Emplacement de pièce avec de chaque cotés un abri pour les servants et la fenêtre permettant de passer les munitions depuis la soute
Auteur : Antoine SCHOEN

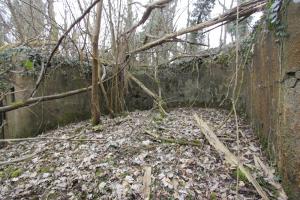

Emplacement de pièce
Selon les sources des canons en bois, des leurres, auraient été en place.
Auteur : Les Gardiens du Rhin
Entrée de la soute à munition n°3
Auteur : Les Gardiens du Rhin
Entrée de la soute à munition n°3
Auteur : Les Gardiens du Rhin
Porte blindée de la soute à munition n°3
Auteur : Les Gardiens du Rhin
Soute à munitions à n°3
Auteur : Les Gardiens du Rhin
Soute à munitions à n°3
Niches de stockage
Auteur : Les Gardiens du Rhin
Entrée de la soute à munitions n°4
Auteur : Les Gardiens du Rhin
Porte blindée de la soute à munitions n°4
Auteur : Les Gardiens du Rhin

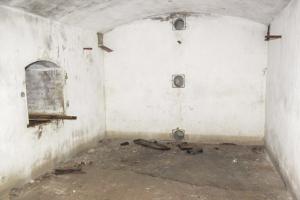

Soute à munitions n°4
Noter la tranchée au sol pour les conduits acoustiques (disparus)
Auteur : Les Gardiens du Rhin
Entrée de l'observatoire
Auteur : Les Gardiens du Rhin
Local attenant à la cloche d'observation
Auteur : Les Gardiens du Rhin
Local attenant à la cloche d'observation
Noter la tranchée au sol pour les conduits acoustiques (disparus)
Auteur : Les Gardiens du Rhin

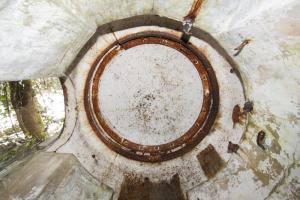

Cloche d'observation d'artillerie mle 1896 léger
Auteur : Les Gardiens du Rhin
Cloche d'observation

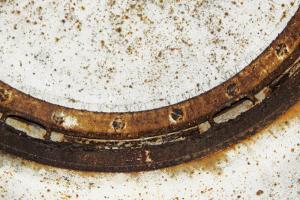

Les créneaux et leurs volets
Auteur : Les Gardiens du Rhin
Cloche d'observation
Graffiti
Auteur : Les Gardiens du Rhin
Cloche d'observation
Graffiti '... vive la chance vive de Gaulle'
Auteur : Les Gardiens du Rhin
Cloche d'observation d'artillerie mle 1896 léger
Auteur : Les Gardiens du Rhin

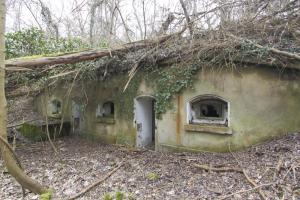

L'abri à munitions M 74
Auteur : Les Gardiens du Rhin
L'abri à munitions M 74
Noter le rail au-dessus d'une entrée destiné à un palan de manutention
Auteur : Les Gardiens du Rhin

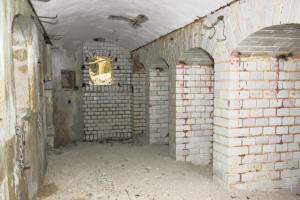

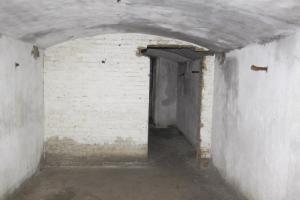

Alvéole de stockage
Auteur : Les Gardiens du Rhin
Alvéole de stockage
Auteur : Les Gardiens du Rhin
Alvéole de stockage
L'enduit mural à été refait par les français
Auteur : Les Gardiens du Rhin
Alvéole de stockage
L'enduit mural à été refait par les français et l'extrémité a commencée à être peinte
Auteur : Les Gardiens du Rhin
Local à fusées
L'enduit mural a été refait par les français
Auteur : Les Gardiens du Rhin
Indication allemande d'origine
Auteur : Les Gardiens du Rhin
Caporal Thomas Marc
Auteur : Les Gardiens du Rhin
Graffiti
Auteur : Les Gardiens du Rhin
Graffiti
Auteur : Les Gardiens du Rhin
Graffiti d'un soldat du 21° RIC daté du 25/03/1945
Auteur : Les Gardiens du Rhin
Graffiti daté du 05/04/1945
Auteur : Les Gardiens du Rhin
Insigne colonial (21° RIC ?)
Auteur : Les Gardiens du Rhin
Insigne colonial (21° RIC ?)
Auteur : Les Gardiens du Rhin
'Monter en ligne le 30/03/1945 à 3h00'
Renier ? Auguste 31° BCP 3° groupe 1° section
Auteur : Les Gardiens du Rhin
Graffiti sympathique d'un visiteur
Auteur : Les Gardiens du Rhin

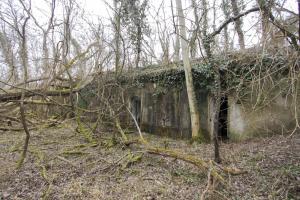

L'abri pour artilleurs A 75
Auteur : Les Gardiens du Rhin
L'unique chambre de repos de l'abri
Auteur : Les Gardiens du Rhin
L'unique chambre de repos de l'abri
Auteur : Les Gardiens du Rhin
Le puits
Auteur : Les Gardiens du Rhin
Les latrines
Auteur : Les Gardiens du Rhin
Boucher Guy
Novembre 1939
Auteur : Les Gardiens du Rhin
M.D.L ...
du 23/08/39 au ...
Mort pour la France
Auteur : Les Gardiens du Rhin
Baquet ? Aloyse
155° RAP
Auteur : Les Gardiens du Rhin
Suite de prénoms
Auteur : Les Gardiens du Rhin
Insigne du 1er RTA
Auteur : Les Gardiens du Rhin
Insigne du 21° RIC
Auteur : Les Gardiens du Rhin
Graffiti en arabe suivi de 'enfant des douars'
Auteur : Les Gardiens du Rhin
Vive la coloniale
Auteur : Les Gardiens du Rhin
