NONNENHARDT N°5
( Blockhaus pour arme infanterie )
Secteur Fortifié
SFV - SF Vosges
Sous Secteur
Langensoultzbach
Quartier
Nonnenhardt
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
1933
Commune
LANGENSOULTZBACH (67360)
Lieu-dit / Parcelle
Nonnenhardt
Coordonnées
48.996794 - 7.731787
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
ARMEMENT, Infanterie
Le blockhaus Nonnenhardt 5 est doté de l'armement suivant :
- Deux créneaux type A pour fusil-mitrailleur 24/29.
- Un créneau de porte pour fusil-mitrailleur 24/29.
- Une goulotte à grenades.

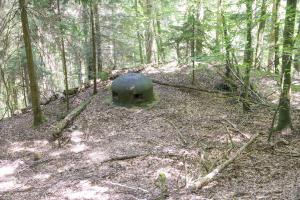

- Une cloche GFM (FM et mortier de 50).
- Deux créneaux type A pour fusil-mitrailleur 24/29.
- Un créneau de porte pour fusil-mitrailleur 24/29.
- Une goulotte à grenades.
- Une cloche GFM (FM et mortier de 50).
CONSTRUCTION, Cartouche ou information constructeur
Un cartouche placé au dessus de l'entrée date la construction du blockhaus à l'année 1933
CONSTRUCTION, Description

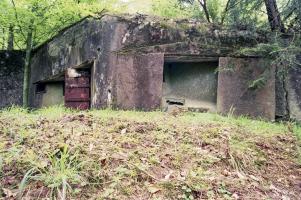

Le blockhaus Nonnenhardt 5 est un blockhaus d'infanterie CORF simple, uniquement armé de FM, qu'on pourrait qualifier de "casemate légère".

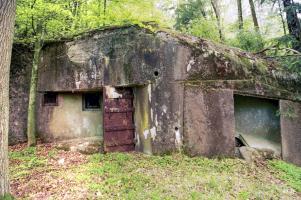

Il possède une cloche GFM ainsi qu'un deuxième créneau pour FM en caponnière au niveau de l'entrée. Ce second créneau complète l'action du premier.
Mais son équipement est sommaire : pas d'étage inférieur, pas de groupe électrogène, pas d'électricité. L'éclairage est assurée par des lampes à pétroles et la ventilation s'effectue à l'aide de pédaliers ou de manivelles. Le seul "luxe", une ligne téléphonique enterrée.
Il est traité en protection 1 (dalle et murs exposés de 1,50 m).
Il possède une cloche GFM ainsi qu'un deuxième créneau pour FM en caponnière au niveau de l'entrée. Ce second créneau complète l'action du premier.
Mais son équipement est sommaire : pas d'étage inférieur, pas de groupe électrogène, pas d'électricité. L'éclairage est assurée par des lampes à pétroles et la ventilation s'effectue à l'aide de pédaliers ou de manivelles. Le seul "luxe", une ligne téléphonique enterrée.
Il est traité en protection 1 (dalle et murs exposés de 1,50 m).
DENOMINATION, Indicatifs et n° d'abonné
Le numéro d'abonné au du blockhaus NONNENHARDT n°5 au réseau téléphonique de la fortification Maginot était Ca 524
Ses abonnés étaient desservis par le central téléphonique du blockhaus NONNENHARDT n°4.
Ses abonnés étaient desservis par le central téléphonique du blockhaus NONNENHARDT n°4.
EFFECTIF, Commandement et/ou unité
L'équipage du blockhaus était issu de la 6° UEC du 165° RIF.
Il était placé sous le commandement du Sgt WELTZER
Il était placé sous le commandement du Sgt WELTZER
EQUIPEMENT, Transmissions
Le blockhaus de Nonnenhardt n°5 est relié au blockhaus de Nonnenhardt n°4 par une ligne téléphonique enterrée
HISTORIQUE, Construction
Les plans d'implantation des blockhaus 1, 2, 4 et 5 de NONNENHARDT sont diffusés simultanément le 6 Février 1933 pour approbation (dossier 320/S de la DTF de Strasbourg). Les quatre blocs sont d'une conception très similaire.
Dans ce cadre, la CORF demande à ce que ces blocs soient capables de loger 6 hommes et non 4 en rajoutant deux hamacs. Elle préconise que cette amélioration soit applicable à tous les blockhaus 'Vosges' simples du même type.
L'approbation du projet d'implantation de ces constructions est acquise par DM 1067 2/4-S le 8 Mars 1933, ce qui met ces blocs parmi les plus tardifs des anciens fronts.
Le gros-œuvre du bloc est réalisé en 1933, la mise en place de l'équipement intervenant en 1934.
Source(s) :
SHD 2V244.
Dans ce cadre, la CORF demande à ce que ces blocs soient capables de loger 6 hommes et non 4 en rajoutant deux hamacs. Elle préconise que cette amélioration soit applicable à tous les blockhaus 'Vosges' simples du même type.
L'approbation du projet d'implantation de ces constructions est acquise par DM 1067 2/4-S le 8 Mars 1933, ce qui met ces blocs parmi les plus tardifs des anciens fronts.
Le gros-œuvre du bloc est réalisé en 1933, la mise en place de l'équipement intervenant en 1934.
Source(s) :
SHD 2V244.
