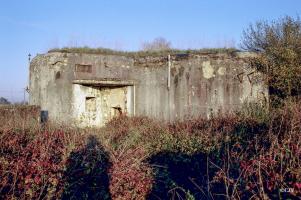

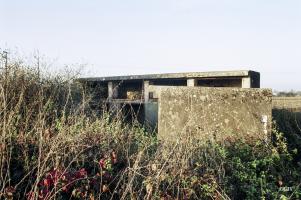

21/3 - TUILERIE d'en HAUT
( Casemate d'infanterie - Double )
Secteur Fortifié
SFBR - SF Bas-Rhin
Sous Secteur
Erstein
Quartier
Krafft
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
Commune
ERSTEIN (67150)
Lieu-dit / Parcelle
Coordonnées
48.403672 - 7.702736
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
ARMEMENT, Infanterie
L'armement de la casemate de la Tuilerie d'en Haut était le suivant :
- 2 créneaux pour jumelages de mitrailleuses Reibel MAC 31 interchangeables avec un canon antichar de 47 mm sur birail
- 2 créneaux pour jumelages de mitrailleuses Reibel MAC 31
- 2 créneaux pour fusil mitrailleur 24-29

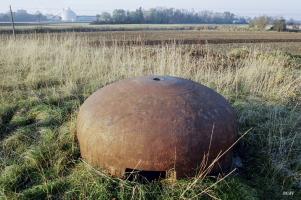

- 1 cloche GFM type A
- 1 créneau pour fusil mitrailleur 24-29 pour la défense rapprochée de l'entrée
- 2 goulottes lance grenades
- FM de porte
- 2 créneaux pour jumelages de mitrailleuses Reibel MAC 31 interchangeables avec un canon antichar de 47 mm sur birail
- 2 créneaux pour jumelages de mitrailleuses Reibel MAC 31
- 2 créneaux pour fusil mitrailleur 24-29
- 1 cloche GFM type A
- 1 créneau pour fusil mitrailleur 24-29 pour la défense rapprochée de l'entrée
- 2 goulottes lance grenades
- FM de porte
CONSTRUCTION, Cout
Le raccordement téléphonique de la casemate a été estimé à un cout de 200 000 Frs
Source(s) :
note 4194 s du 20 09 1935
Source(s) :
note 4194 s du 20 09 1935
CONSTRUCTION, Mission, ou Fonction de l'objet
- Flanquement de la ligne des villages vers la casemate de Gerstheim.
- Interdiction de la route en provenance du Rhin vers Krafft.
- Interdiction de la route en provenance du Rhin vers Krafft.
CONSTRUCTION, Plan type
Plan type SFBR
EFFECTIF, Commandement et/ou unité
L'équipage de la casemate de la Tuilerie d'en Haut est issu de la 5° CEC du 34° RIF
EQUIPEMENT, Transmissions
La casemate de la Tuilerie d'en Haut est raccordé au réseau téléphonique de la fortification Maginot par une liaison souterraine depuis la chambre de coupure I3
HISTORIQUE, Chronologie
Classement dans la première série des places de guerre le 14 janvier 1937.
Source(s) :
Journal Officiel du 23 janvier 1937
Source(s) :
Journal Officiel du 23 janvier 1937
SOURCES, Bibliographie ou documents de réference
Cartographie vectorielle Cartomaginot - Pascal LAMBERT www.cartomaginot.com
Fils de discussion
Armement casemate C21.3, C22.3 et C23.3 3 messages, le dernier est de Ouvrage_39_45 le 22/09/2024
