SCHMELTZBACH Ouest
( Casemate d'infanterie - Simple )
Secteur Fortifié
SFV - SF Vosges
Sous Secteur
Langensoultzbach
Quartier
Sauer
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
1931
Commune
LEMBACH (67510)
Lieu-dit / Parcelle
Coordonnées
48.996631 - 7.806966
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
En ruine
Notes et informations

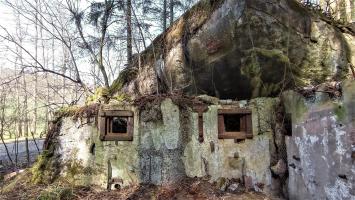

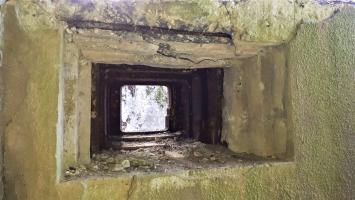

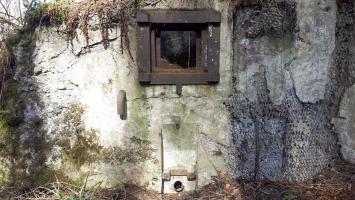

ARMEMENT, Infanterie
L'armement de la casemate était le suivant :
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31 interchangeable avec un canon antichar de 37 mm sur bi-rail
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31
- 1 créneaux pour fusil mitrailleur 24/29 en façade
- 1 créneaux pour fusil-mitrailleur 24/29 'en pied' pour la défense du fossé diamant

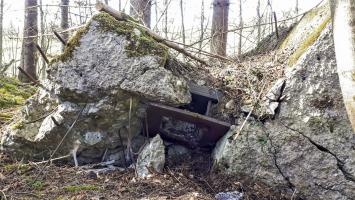

- 1 créneaux pour fusil-mitrailleur 24/29 en caponnière pour la défense de l'entrée
- ? goulottes à grenades.
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31 interchangeable avec un canon antichar de 37 mm sur bi-rail
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31
- 1 créneaux pour fusil mitrailleur 24/29 en façade
- 1 créneaux pour fusil-mitrailleur 24/29 'en pied' pour la défense du fossé diamant
- 1 créneaux pour fusil-mitrailleur 24/29 en caponnière pour la défense de l'entrée
- ? goulottes à grenades.
CONSTRUCTION, Description
La casemate du SCHMELZBACH OUEST est une casemate d'infanterie CORF simple, construite sur deux niveaux.
CONSTRUCTION, Mission, ou Fonction de l'objet

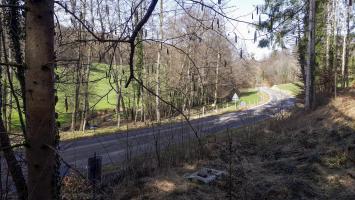

Couverture de la vallée du Schmeltzbach au Nord-Est.
DENOMINATION, Indicatifs et n° d'abonné
Le numéro d'abonné au réseau téléphonique était Ca 618.
Source(s) :
Schéma des transmissions relatives aux dispositifs de mines - Secteur des Vosges
Source(s) :
Schéma des transmissions relatives aux dispositifs de mines - Secteur des Vosges
ETAT ACTUEL , Etat - utilisation actuelle

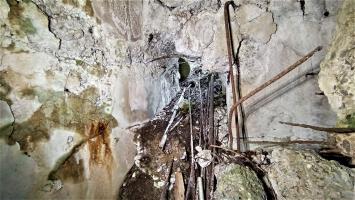

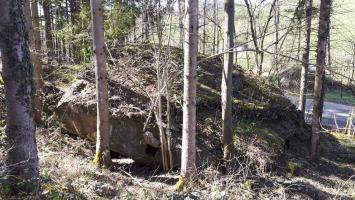

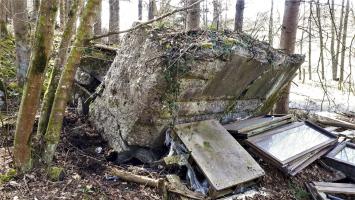

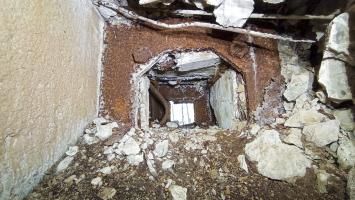

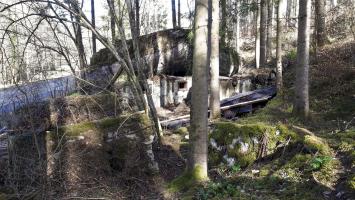

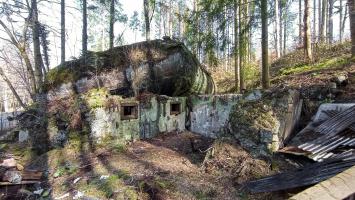

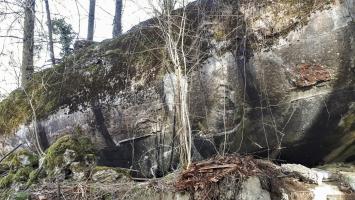

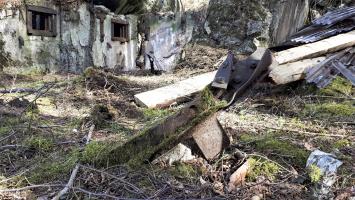

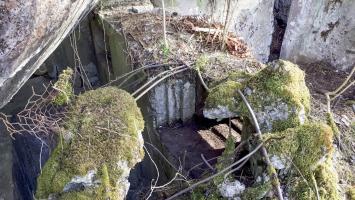

La casemate a été détruite à l'explosif par les allemands lors de leur retraite en janvier 1945.

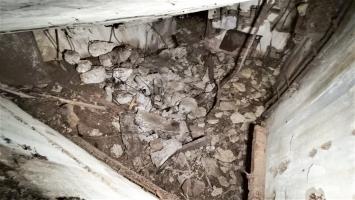

Elle est à l'état de ruine et sa visite, ne présentant aucun intérêt, est dangereuse.
Elle est à l'état de ruine et sa visite, ne présentant aucun intérêt, est dangereuse.
HISTORIQUE, Construction
L'approbation de construction est actée par DM 1696 2/4-S du 6 août 1929, en même temps de celle de l'ouvrage de BREMMELBACH et de 12 autres casemates entre Lembach et Breitenacker, incluant les neuf du fossé de HOCHWALD.
Source(s) :
SHD 2V244.
Source(s) :
SHD 2V244.
Commencée en 1929, la casemate du SCHMELTZBACH OUEST, considérée comme l'un des satellites de l'ouvrage du FOUR à CHAUX, est construite selon un plan unique dont l'espace intérieur n'est pas rationalisé.

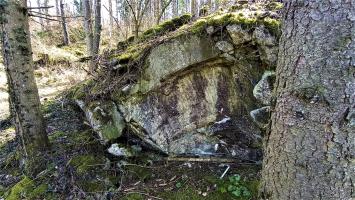

Le 20 juin 1930, la casemate est décoffrée, sa cloche de guet n'est pas encore installée.
En janvier 1931, la cloche de guet est installée.
Source(s) :
Mesures et Démesures de la Ligne Maginot T2 (page 22)
Lisch Frédéric - Fortenco 2024.
Le 20 juin 1930, la casemate est décoffrée, sa cloche de guet n'est pas encore installée.
En janvier 1931, la cloche de guet est installée.
Source(s) :
Mesures et Démesures de la Ligne Maginot T2 (page 22)
Lisch Frédéric - Fortenco 2024.
SOURCES, Bibliographie ou documents de réference

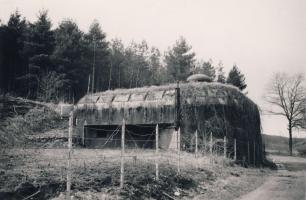

Une photo d'époque de la casemate, créneaux masqués par des panneaux, est visible dans le tome 2 de la série 'Hommes et ouvrages de la Ligne Maginot' (J-Y MARY et A HOHNADEL) en page 51.
Deux photos d'époque de la casemate, l'une juste après le coffrage, l'autre à une date indéterminée mais vraisemblablement juste avant les hostilités sont également visibles dans 'J-B Wahl - La ligne Maginot en Alsace, 200 km de béton et d'acier' en page 69.
Deux photos d'époque de la casemate, l'une juste après le coffrage, l'autre à une date indéterminée mais vraisemblablement juste avant les hostilités sont également visibles dans 'J-B Wahl - La ligne Maginot en Alsace, 200 km de béton et d'acier' en page 69.
