DUCROT Est
( Casemate d'artillerie )
Secteur Fortifié
SFBR - SF Bas-Rhin
Sous Secteur
Strasbourg
Quartier
Robertsau
Maître d'ouvrage
MIL - Allemand
Constructeur
Entreprises civiles
Année
Commune
MUNDOLSHEIM (67450)
Lieu-dit / Parcelle
Fort Ducrot
Coordonnées
48.639315 - 7.706347
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
ARMEMENT, Artillerie
La casemate d'artillerie DUCROT Est est une construction allemande moderne datant probablement des années 1910. Elle a été réutilisée dans le cadre de la ligne Maginot.
Elle était initialement dotée de deux canons de 9 cm (mle C73/88 ou C73/91) et a été adaptée en 1936 pour deux canons de 75 mm français mle 1897 sur affût de casemate.
Elle était initialement dotée de deux canons de 9 cm (mle C73/88 ou C73/91) et a été adaptée en 1936 pour deux canons de 75 mm français mle 1897 sur affût de casemate.
CONSTRUCTION, Description
Deux casemates d'artillerie allemandes ont été construites sur les flancs du fort Podbielski-Ducrot, à une dizaine de mètres du fossé de gorge. Elles étaient chargées du flanquement de l'enceinte fortifiée sur les secteurs nord et nord-ouest de la Place de Strasbourg.
Initialement conçue pour des canons de 9 cm, les français les réaménagent pour recevoir des canons de 75 mm, en 1936 selon l’Association du Fort Podbielski-Ducrot. C’est en effet à cette période qu’est organisé une position de barrage d’infanterie sur la colline de Hausbergen à l’ouest de Strasbourg. Ou encore que la batterie des CERISIERS est réactivée, notamment par le remplacement des tubes de 10 cm allemands par des tubes de 105 mm français. Deux observatoires d’artilleries sont également construits en complément de l’OBSERVATOIRE Est des CERISIERS qui est le seul de facture allemande à être correctement orienté pour les besoins de l’artillerie française.
La subsistance d’axes pivots à chaque embrasure traduisent la présence de canons de 75 mm mle 1897 sur affût de casemate de Bourges.
A noter que dans le sud de l'Alsace, ce sont des canons de 75 Mle 1897 modifié 1933 qui sont mis en œuvre dans les casemates d’artillerie. Ce canon refusé par l’infanterie a une portée maximale de 11 km et son affut biflèche en fait une pièce idéale pour les fortifications à l’heure ou les budgets ne permettent plus l’installation de couteuses pièces de fortification.
Initialement conçue pour des canons de 9 cm, les français les réaménagent pour recevoir des canons de 75 mm, en 1936 selon l’Association du Fort Podbielski-Ducrot. C’est en effet à cette période qu’est organisé une position de barrage d’infanterie sur la colline de Hausbergen à l’ouest de Strasbourg. Ou encore que la batterie des CERISIERS est réactivée, notamment par le remplacement des tubes de 10 cm allemands par des tubes de 105 mm français. Deux observatoires d’artilleries sont également construits en complément de l’OBSERVATOIRE Est des CERISIERS qui est le seul de facture allemande à être correctement orienté pour les besoins de l’artillerie française.
La subsistance d’axes pivots à chaque embrasure traduisent la présence de canons de 75 mm mle 1897 sur affût de casemate de Bourges.
A noter que dans le sud de l'Alsace, ce sont des canons de 75 Mle 1897 modifié 1933 qui sont mis en œuvre dans les casemates d’artillerie. Ce canon refusé par l’infanterie a une portée maximale de 11 km et son affut biflèche en fait une pièce idéale pour les fortifications à l’heure ou les budgets ne permettent plus l’installation de couteuses pièces de fortification.

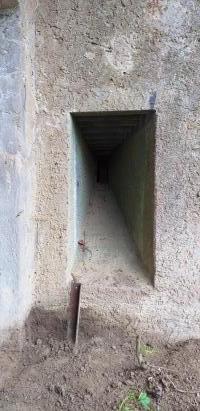

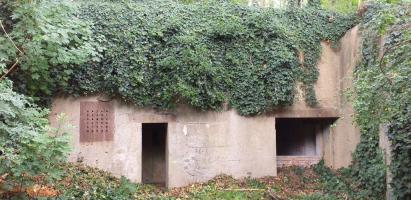

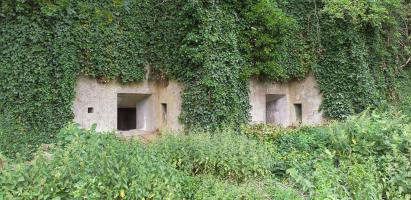

De construction particulièrement soignée, cette puissante casemate n'est pas sans rappeler les casemates de Bourges françaises contemporaines. Au fond d'une cour défilée s'ouvre l'entrée du personnel et celle du matériel desservant les deux chambres de tir. La casemate dispose de locaux pour le personnel et les munitions, de latrines, d'une ventilation centralisée et d'un système complet de distribution d'air lui permettant de fonctionner de manière autonome. La défense rapprochée est assurée par trois créneaux de fusillade qui flanquent la façade. Deux autres créneaux de fusillade couvrent l'entrée du personnel et sa chicane.
Les normes de protection sont propres aux fortifications permanentes allemandes. Les murs les plus exposés ont 2 mètres d'épaisseur et la dalle atteint jusqu'à 2,5 mètres renforcée par des grosses poutres métalliques en I.

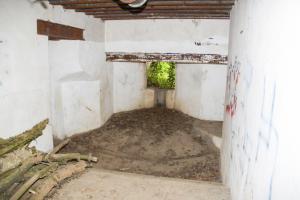

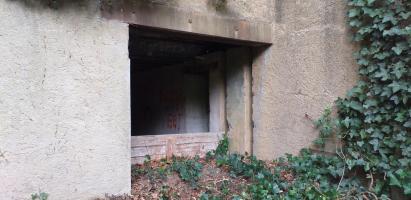

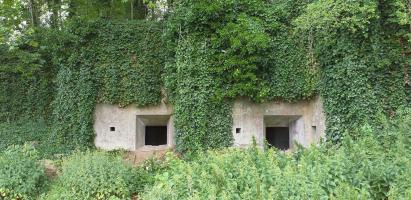

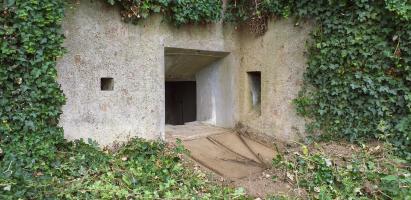

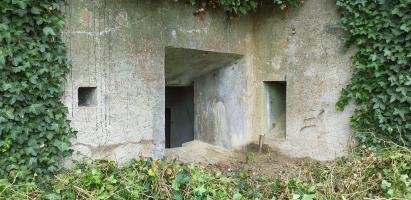

Lors des modifications françaises l'épaisseur du mur extérieur à été ramené de 1,5 m à 0,80 m au niveau des embrasures et ces dernières ont été élargies afin d'offrir un champ de tir plus étendu aux pièces de 75 mm. Dans les chambres de tir le radier et les murs latéraux ont été aménagés pour y loger les affûts de casemate. A coté des embrasures à canon, deux petits créneaux servant à la conduite du tir ont été condamnés et ne sont visibles que de l'extérieur.
A noter à l'extrémité droite de la façade la présence d'un créneau avec plaque de blindage qui à été condamné. Ce dernier donne à l'intérieur sur une niche aménagée dans le couloir de desserte de l'entrée du matériel. La fonction de ce créneau n'est pas établi avec certitude. Il devait sans doute s'agir d'un créneau pour projecteur.
Source(s) :
1870-1918 De la ceinture fortifiée de Strasbourg à la Position de la Bruche - Philippe Burtscher
Les normes de protection sont propres aux fortifications permanentes allemandes. Les murs les plus exposés ont 2 mètres d'épaisseur et la dalle atteint jusqu'à 2,5 mètres renforcée par des grosses poutres métalliques en I.
Lors des modifications françaises l'épaisseur du mur extérieur à été ramené de 1,5 m à 0,80 m au niveau des embrasures et ces dernières ont été élargies afin d'offrir un champ de tir plus étendu aux pièces de 75 mm. Dans les chambres de tir le radier et les murs latéraux ont été aménagés pour y loger les affûts de casemate. A coté des embrasures à canon, deux petits créneaux servant à la conduite du tir ont été condamnés et ne sont visibles que de l'extérieur.
A noter à l'extrémité droite de la façade la présence d'un créneau avec plaque de blindage qui à été condamné. Ce dernier donne à l'intérieur sur une niche aménagée dans le couloir de desserte de l'entrée du matériel. La fonction de ce créneau n'est pas établi avec certitude. Il devait sans doute s'agir d'un créneau pour projecteur.
Source(s) :
1870-1918 De la ceinture fortifiée de Strasbourg à la Position de la Bruche - Philippe Burtscher
CONSTRUCTION, Mission, ou Fonction de l'objet
Flanquement de la ceinture fortifiée vers l'est, entre les forts DUCROT et NEY.
La portée pratique de 6,5 Km (coups fusants) des canons de 75 mm mle 1897 est équivalente à la portée maximum des canons de 9 cm d'origine.
La portée maximum de 8,5 Km des canons de 75 mle 1897 n'est pas suffisante pour atteindre le Rhin, la digue des hautes eaux se situant en limite de portée.
La portée pratique de 6,5 Km (coups fusants) des canons de 75 mm mle 1897 est équivalente à la portée maximum des canons de 9 cm d'origine.
La portée maximum de 8,5 Km des canons de 75 mle 1897 n'est pas suffisante pour atteindre le Rhin, la digue des hautes eaux se situant en limite de portée.
EFFECTIF, Commandement et/ou unité
Les archives du 155° sont particulièrement silencieuses sur ces casemates allemandes. Les seules mentions trouvées nous apprennent qu’elles sont occupées par la 4° batterie du 155° RAP sous les ordres de l’officier commandant la Batterie des CERISIERS.
HISTORIQUE, Construction
La date exacte de la construction de la casemate Est n'est pas établie avec certitude et il n'y a que très peu d'archives à son sujet.
Certains spécialistes l'estime entre 1910 et 1913 ce qui en ferait une des rares constructions permanentes modernes construites en temps de paix sur la Place de Strasbourg. D'autres, plus affirmatifs, la date entre 1914 et 1916 ce qui à l'inverse en ferait une construction du temps de guerre.
Cette casemate est probablement un cas unique et il n'est pas fait mention de constructions similaires dans les autres places impériales.
Source(s) :
- L'héritage allemand, danger ou opportunité - Les fortifications strasbourgeoises de l'annexion durant l'entre deux guerres - Antoine SCHOEN
- 1870-1918 De la ceinture fortifiée de Strasbourg à la Position de la Bruche - Philippe Burtscher
Certains spécialistes l'estime entre 1910 et 1913 ce qui en ferait une des rares constructions permanentes modernes construites en temps de paix sur la Place de Strasbourg. D'autres, plus affirmatifs, la date entre 1914 et 1916 ce qui à l'inverse en ferait une construction du temps de guerre.
Cette casemate est probablement un cas unique et il n'est pas fait mention de constructions similaires dans les autres places impériales.
Source(s) :
- L'héritage allemand, danger ou opportunité - Les fortifications strasbourgeoises de l'annexion durant l'entre deux guerres - Antoine SCHOEN
- 1870-1918 De la ceinture fortifiée de Strasbourg à la Position de la Bruche - Philippe Burtscher
Réaménagement de la casemate pour des canons de 75 sur affût de Bourges en 1936.
Source(s) :
Polycopie d’un document original non daté, « un exemple des fortifications MOM en secteur faiblement fortifié, S.F. Bas-Rhin, archives J.L. Burtscher.
Source(s) :
Polycopie d’un document original non daté, « un exemple des fortifications MOM en secteur faiblement fortifié, S.F. Bas-Rhin, archives J.L. Burtscher.
