Porte blindée, réservation pour la passerelle

Bonjour Greg,

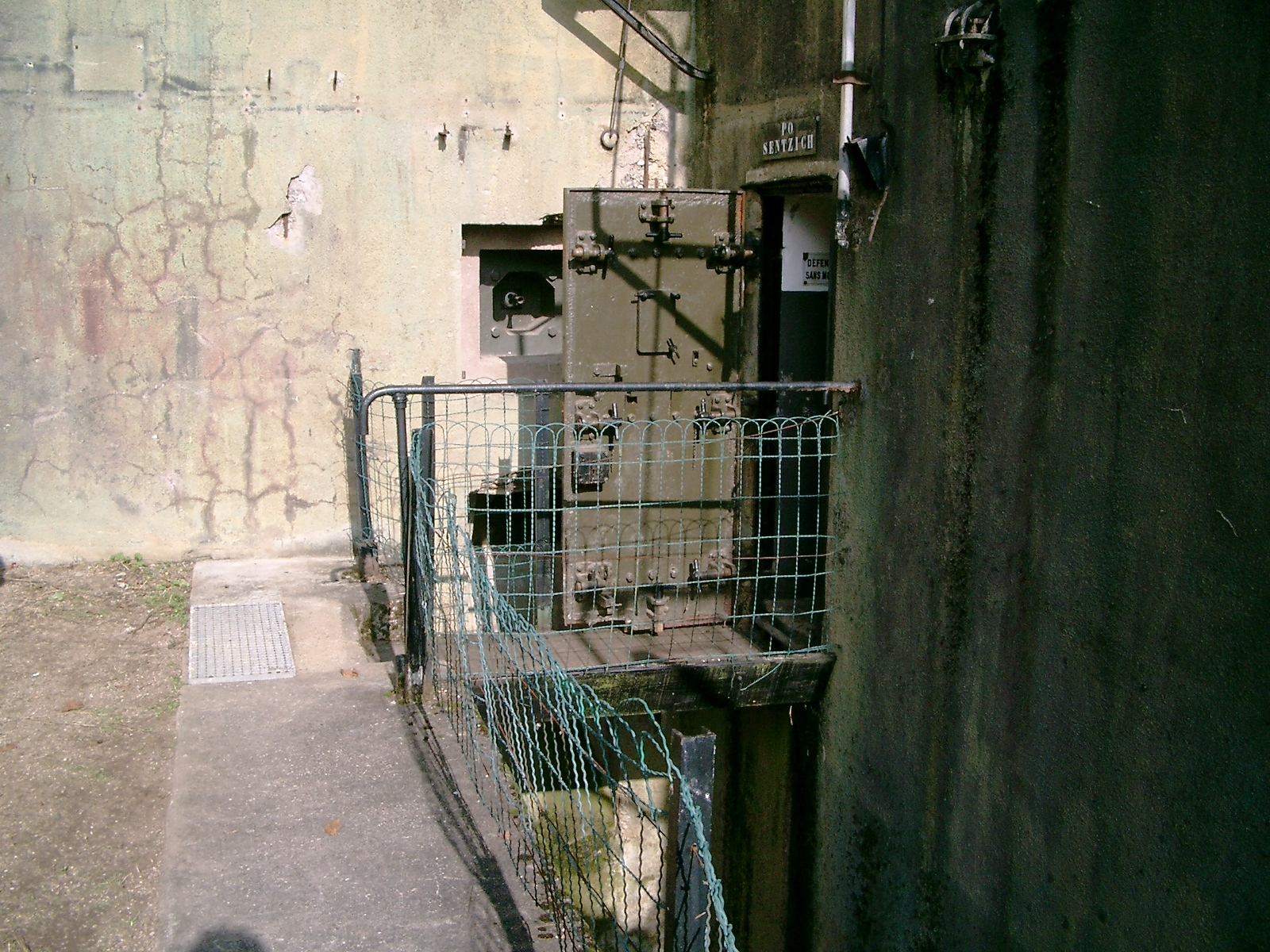

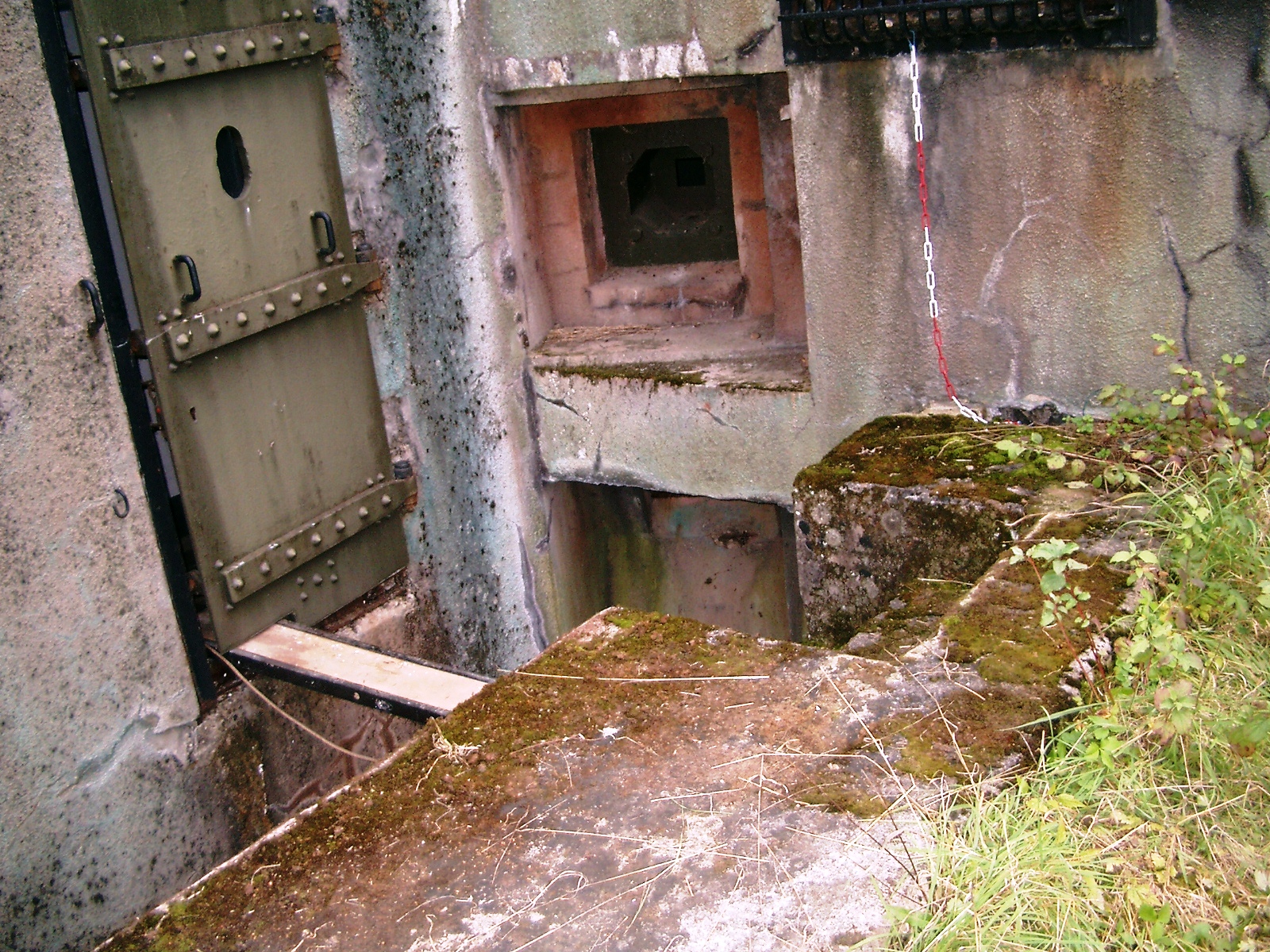

Cette disposition existe au PO de Sentzich, aussi bien sur la porte arrière (de secours) que sur la porte d'entrée principale où la passerelle a été modifiée pour l'accès des visiteurs. Dans les deux cas, le clapet d'obturation a été démonté.
Je joins des photos. Bien cordialement.
Jules

Bonjour Jules,

Merci, les photos répondent à ma question. C'est bien une réservation permettant de fermer la porte sans avoir à enlever la passerelle. Je remarque également qu'a Sentzich la défense du fossé est assuré par des créneaux FM de pied, ce qui tendrait à dire que l'on retrouve ce type de passerelle uniquement sur les ouvrages de 1 ére génération ?

Amicalement

Greg

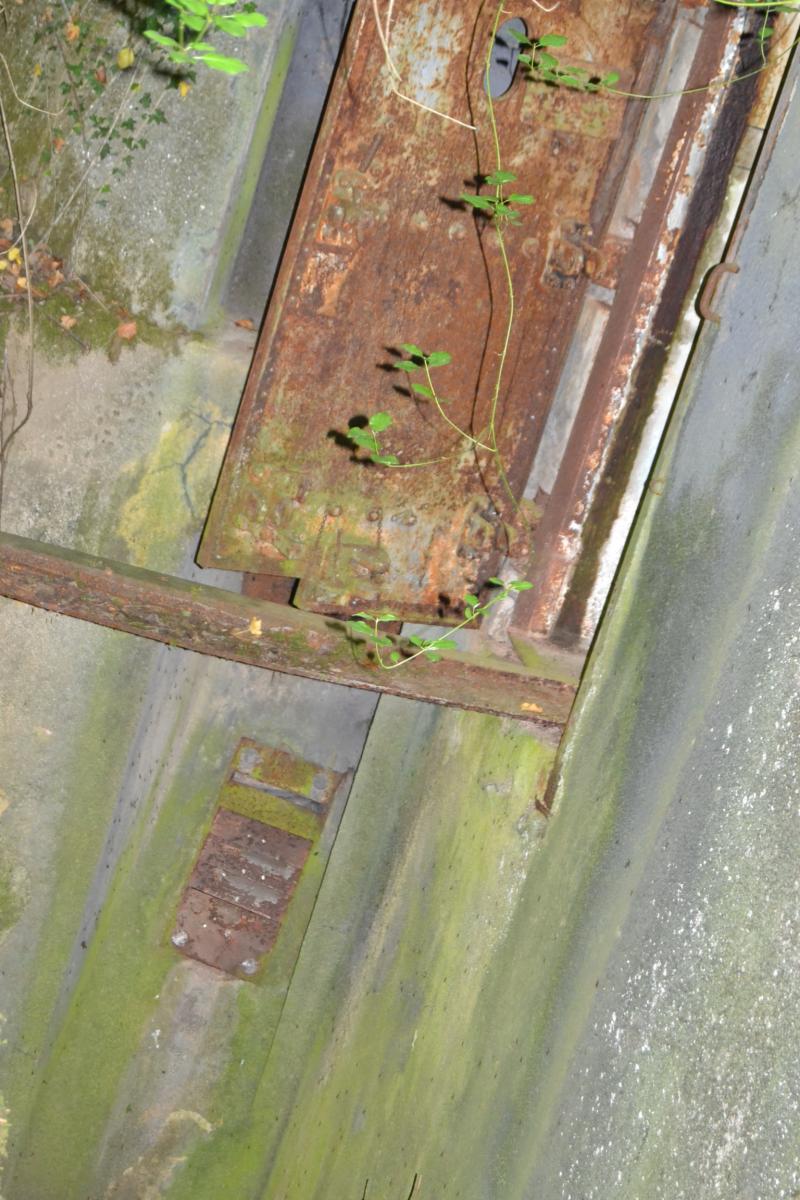

Poursuivant ce sujet dans la forêt de Cattenom, je précise que la même disposition se retrouve sur les casemates du Sonnenberg (photo jointe) et sur celles de Basse Parthe qui sont aussi configurées avec des créneaux de pied. Par contre, dans une même configuration de défense des fossés, on ne retrouve pas cette découpe en pied des portes du PO de l'Oberheide.
Je crois que Sentzich a été initialement conçu comme deux casemates; des décrochements un peu bizarres dans la dalle de toiture semblent indiquer un raccordement ultérieur suite à l'ajout de la tourelle Mi.
Amitiés.
Jules

Dernière modification par jolasjm le 16/06/2021.
Bonsoir à tous

Ajoutons que (de mémoire) dans ce cas la passerelle est montée sur glissière côté intérieur pour faciliter le lancement porte fermée.

C’est effectivement un dispositif initial et précoce qui n’a pas été prolongé ensuite. Par contre je ne sais pas si son abandon est concomitant de celui du plan type de casemate Mle 1929, ou si les deux sont déconnectés.

Mais cela serait facile à contrôler en pratique

Amicalement
Jean-Michel

Bonsoir,
voici une note issue des archives du génie de Nice qui vous permettra de clore le sujet.

Cordialement,

Jean-Christian
Ouvrage de l'Agaisen

Dernière modification par Pascal le 18/08/2021.
Bonjour Jean Christian

Un grand merci pour ce document qui effectivement clos ce sujet. Disposeriez vous des plans joints à ce document ?

Cordialement, Pascal

Dernière modification par philoudesbois le 01/09/2021.
Bonsoir,

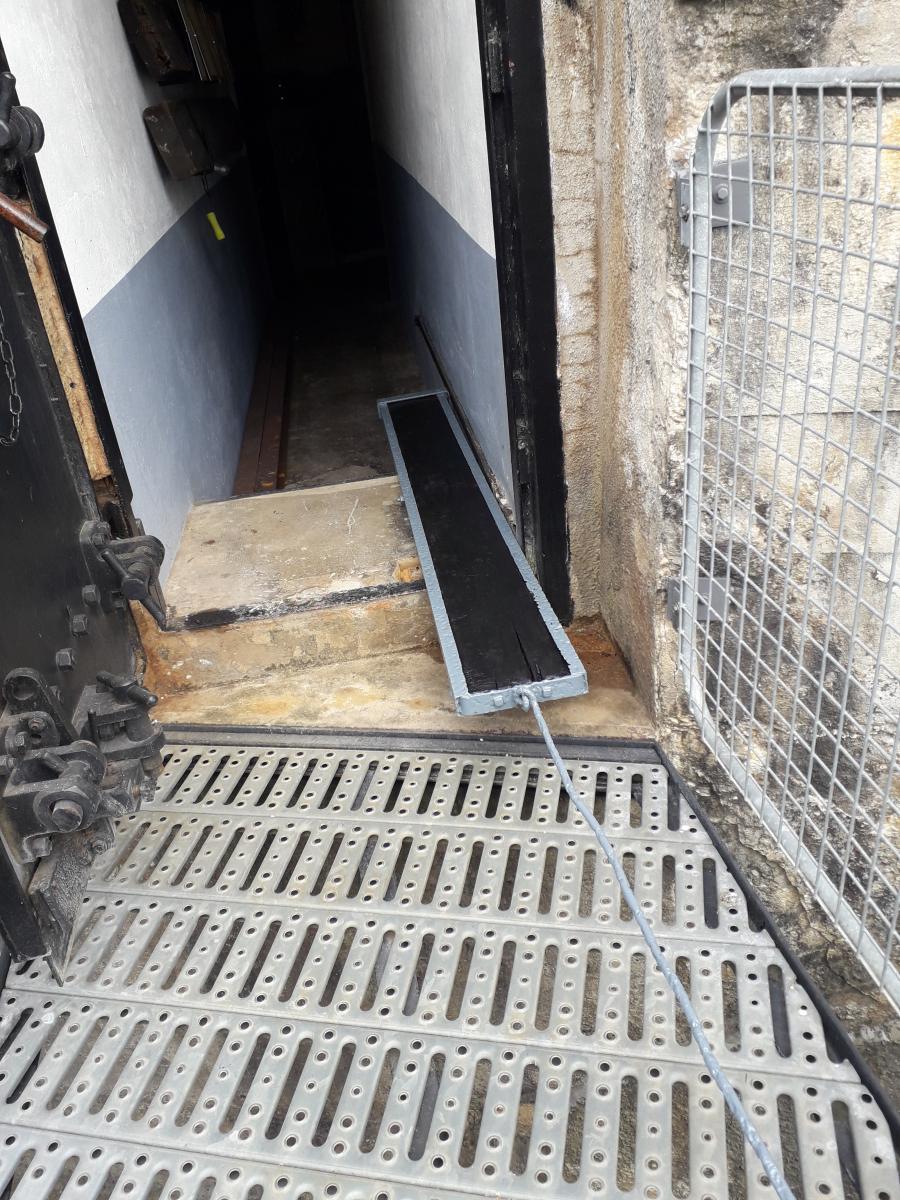

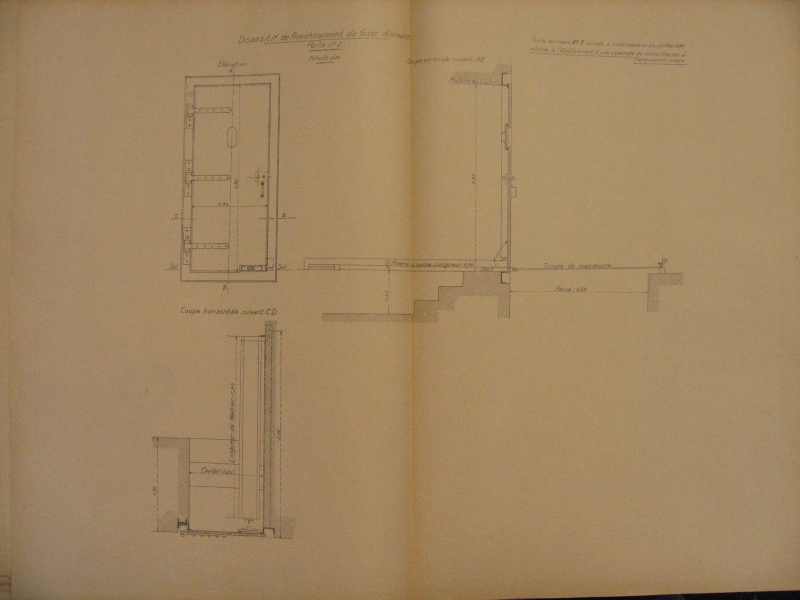

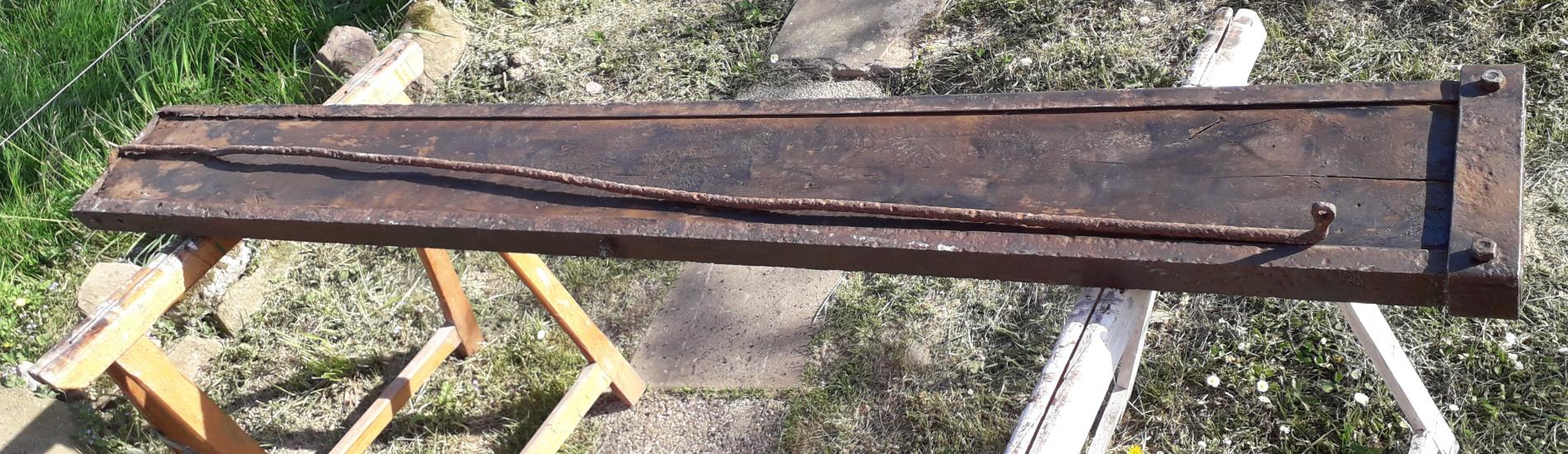

Photos de planche actuelle et le plan.

Bonjour,

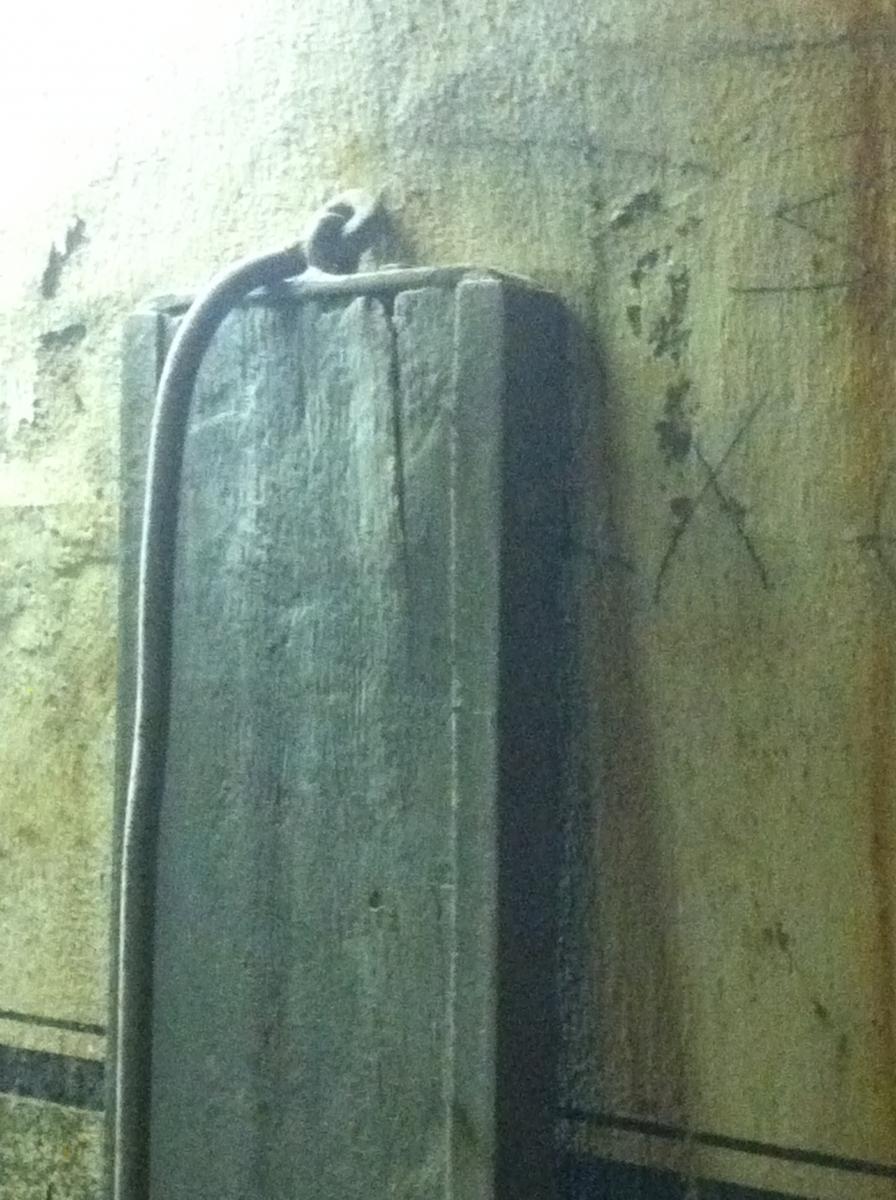

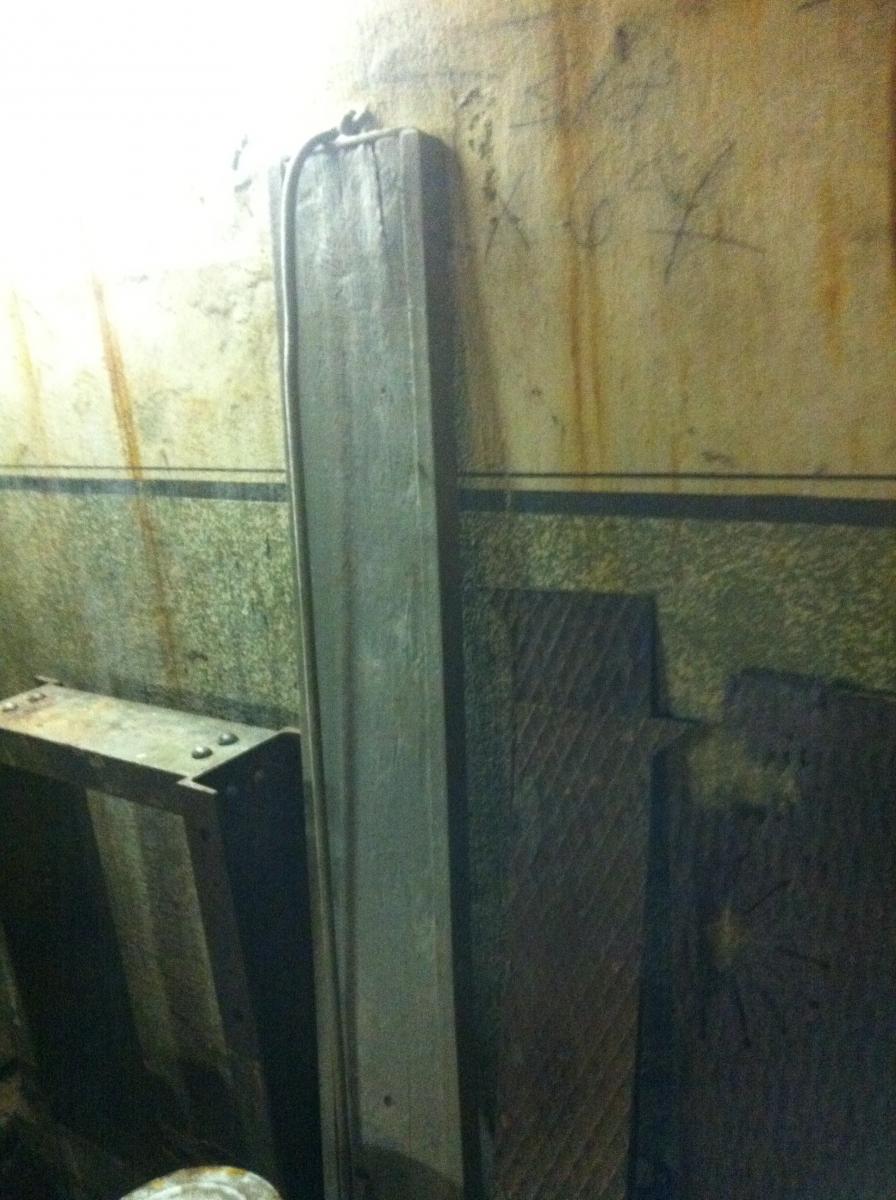

Cette passerelle était certainement standardisée. On retrouve un exemplaire identique dans la réserve de matériel du Galgenberg (photos), récupéré vraisemblablement dans une casemate du Bois de Cattenom.
Cordialement.
Jules

Dernière modification par jolasjm le 02/09/2021.
Bonjour Jules

Cette passerelle installée dans les casemates d'origine est en effet standardisée. Elle apparait dans l'instruction du 23 Juillet 1930 sur la casemate de mitrailleuses à flanquement simple. Le plan partagé ci-dessus par Philippe est en fait le croquis n°7 de cette instruction, qui en définit le principe et les cotes générales.

Amicalement
Jean-Michel
