BAMBIDERSTROFF Nord - C70
Dernière modification par gregfuchs le 28/10/2021.
Bonjour
Quelques questions suite à notre visite :

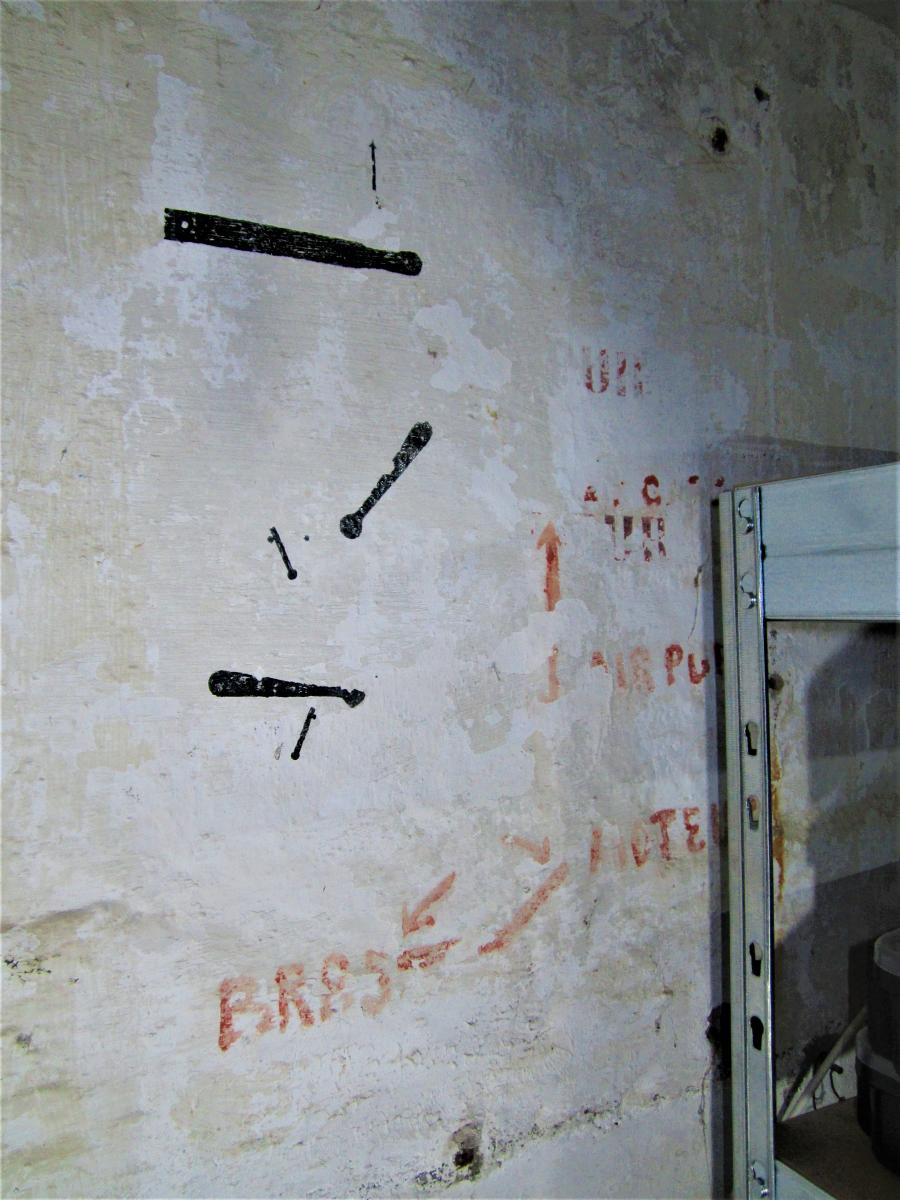

- A coté du ventilateur un schéma est visible sur le mur, montrant le positionnement de la manivelle d'entrainement en marche manuelle et électrique. Sur le dessin de manivelle du bas, à quoi correspond les 2 symboles en dessous et au dessus ? Le positionnement du levier d'embrayage ?
Le dessin en partie haute montre le positionnement de la commande du registre air pur/air gazé ?

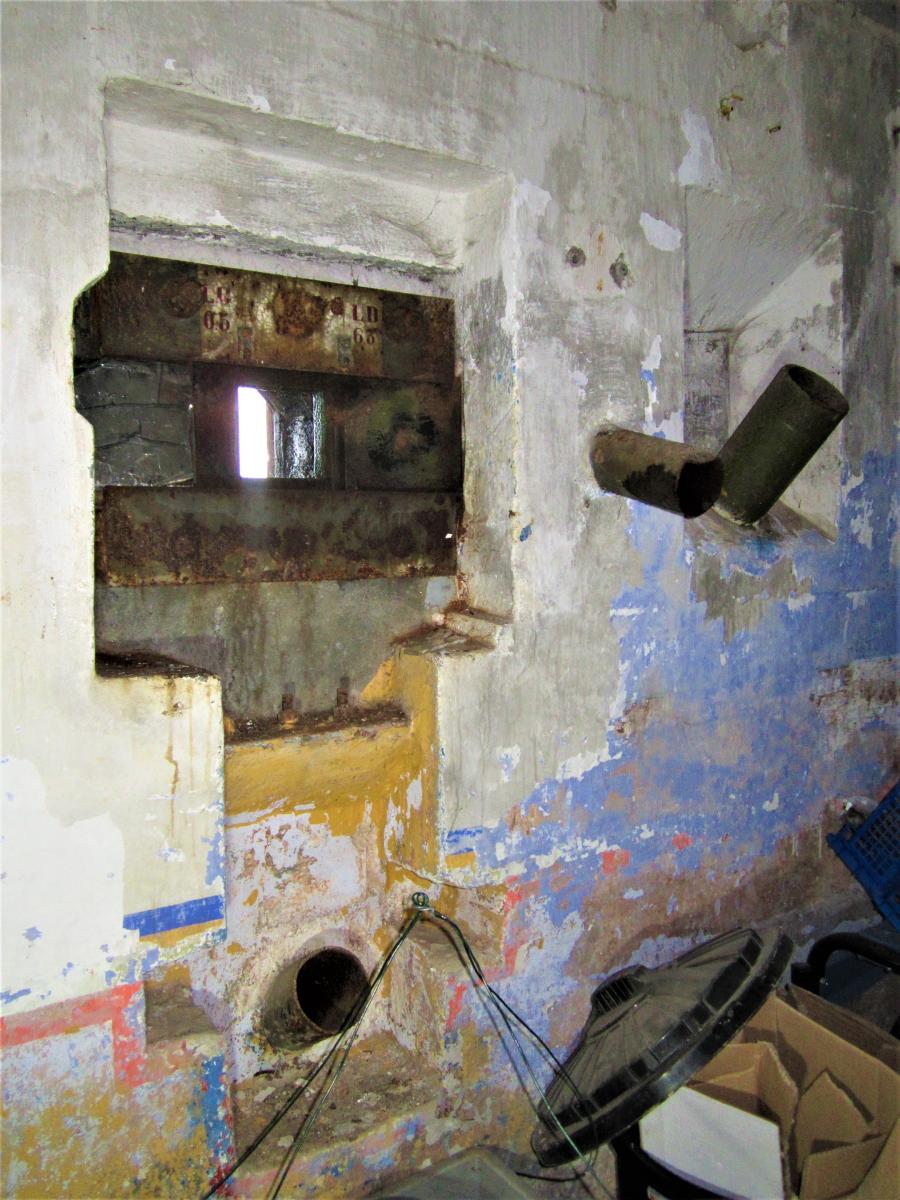

- Un "fourreau" est visible entre le créneau FM de façade et la goulotte à grenades. Est il prévu pour un éventuel périscope de façade ?

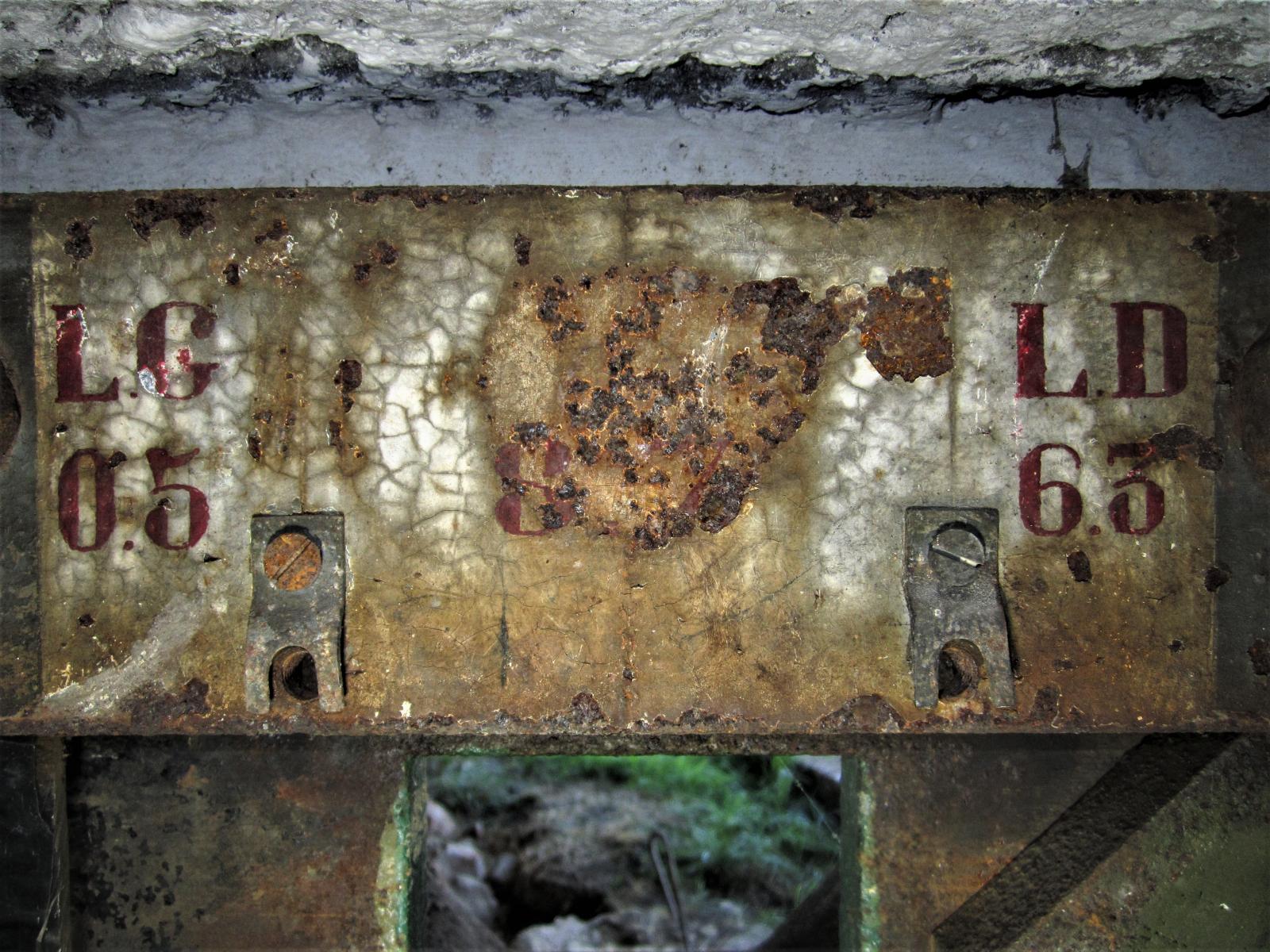

- Une indication de tir est visible sur ce même créneau FM de façade, à quoi correspondes les valeurs indiquées ?

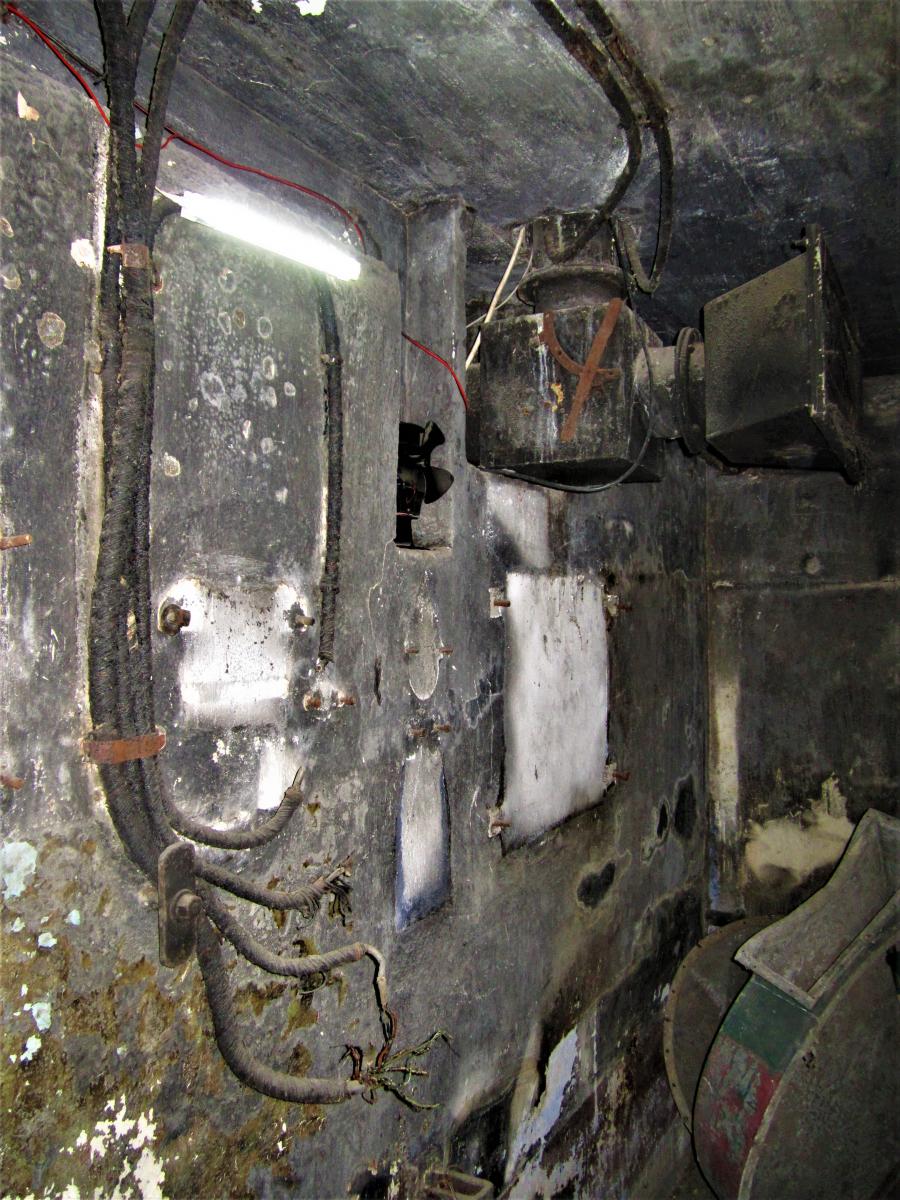

- Des traces d'équipements téléphoniques sont visibles à l'étage inférieur dans la chambre de repos, s'agit il d'un central ?
Amicalement
Greg
Bonjour
Quelques questions suite à notre visite :
- A coté du ventilateur un schéma est visible sur le mur, montrant le positionnement de la manivelle d'entrainement en marche manuelle et électrique. Sur le dessin de manivelle du bas, à quoi correspond les 2 symboles en dessous et au dessus ? Le positionnement du levier d'embrayage ?
Le dessin en partie haute montre le positionnement de la commande du registre air pur/air gazé ?
- Un "fourreau" est visible entre le créneau FM de façade et la goulotte à grenades. Est il prévu pour un éventuel périscope de façade ?
- Une indication de tir est visible sur ce même créneau FM de façade, à quoi correspondes les valeurs indiquées ?
- Des traces d'équipements téléphoniques sont visibles à l'étage inférieur dans la chambre de repos, s'agit il d'un central ?
Amicalement
Greg
Salut Greg
Concernant le fourreau à droite du créneau : oui, c'est une gaine pour périscope de fossé (nom officiel). Ces optiques n'ont jamais été installées : les trous correspondants ont pour la plupart été rebouchés.
Amicalement
Jean-Michel
Dernière modification par Pascal le 29/10/2021.
Salut Greg
Il ne s'agit pas d'un central, mais d'un répartiteur type 01 à 14 circuits pour la distributions des lignes téléphoniques dans la casemate.
Le central des deux casemates se trouvait dans la casemate Sud
Pour les inscriptions sur le créneau, il pourrait s'agir de limites de débattement à droite et à gauche (LD et LG) ?
Amicalement, Pascal
Salut Greg
Il ne s'agit pas d'un central, mais d'un répartiteur type 01 à 14 circuits pour la distributions des lignes téléphoniques dans la casemate.
Le central des deux casemates se trouvait dans la casemate Sud
Pour les inscriptions sur le créneau, il pourrait s'agir de limites de débattement à droite et à gauche (LD et LG) ?
Amicalement, Pascal
Concernant les inscriptions, c'est ce que j'ai pensé aussi, mais les valeurs ne me disent rien en matière d'angle horizontal (ni en millièmes, ni en grades, ni en degrés...) car elles sont faibles et peu différentes. Peut-être une hausse à respecter à ces limites gauches et droites ? A noter le "8" qui semble être écrit au centre.
Amicalement
Jean-Michel
Salut
Merci pour vos réponses. Et pour le schéma de positionnement de la manivelle du ventilateur ? je pense que ce que j'ai énoncé est exacte, vous confirmez ?
Pour les inscriptions sur le créneau FM ça m'embête de pas savoir, comme tu dis Jean-Michel, ça ne correspond pas au valeurs habituelles. LG/LD : j'ai pensé bêtement à latitude ou longitude gauche ou droite. Il me semble avoir vu le même type d'inscription sur d'autres créneaux. Ah, c'est "87" au milieu et non "8", le 7 est un peu effacé par la corrosion.
Amicalement
Greg
Dernière modification par jolasjm le 29/10/2021.
Hello Greg
Marques murales de ventilation : je n’ai pas d’avis sur la question. Celle-ci est compliquée car la ventilation est un marché civil pour lequel chaque fournisseur sélectionné arrive avec ses solutions et son matériel. Il y a donc des configurations très différentes.
Marquage sur le créneau FM : non, ce ne sont pas des coordonnées latitude-longitude. Si c’était le cas, cela manquerait incroyablement de précision et nous mettrait quelque part en Afrique non loin de l’équateur… la gamme de valeur me fait penser plutôt à des angles de hausse. Cela collerait cependant si le chiffre central était 8,7 et non 87.
Amicalement
Jean-Michel
Hello Greg
Marques murales de ventilation : je n’ai pas d’avis sur la question. Celle-ci est compliquée car la ventilation est un marché civil pour lequel chaque fournisseur sélectionné arrive avec ses solutions et son matériel. Il y a donc des configurations très différentes.
Marquage sur le créneau FM : non, ce ne sont pas des coordonnées latitude-longitude. Si c’était le cas, cela manquerait incroyablement de précision et nous mettrait quelque part en Afrique non loin de l’équateur… la gamme de valeur me fait penser plutôt à des angles de hausse. Cela collerait cependant si le chiffre central était 8,7 et non 87.
Amicalement
Jean-Michel
Re
Pour les indications sur le créneau FM de façade, Daniel à la réponse : limite gauche et limite droite. Je le propose pour une médaille et/ou une binouze à la prochaine sortie :-) Il faut récompenser les personnes qui légende les photos de façon factuelle et précise ! Du coup débattement horizontale en grade ? Limité à gauche du fait de la façade de la chambre de tir ?
Amicalement
Greg
Salut Greg
cela aurait pu correspondre aux graduations portées sur la circulaire présente au dessus du créneau lorsque celui ci est équipé du support réglable pour la rotule. Or il semble que celui ci ne le soit pas.
Un autre montage ?
Amicalement, Pascal
