Canon-obusier de 75 mm modèle 1932 sous casemate

(75 32)

Le canon de 75 mle 1929 initialement conçu pour l'utilisation sous casemate dans la ligne Maginot présentait le grand inconvénient d'être peu à l'abri de l'artillerie ennemie du fait du dépassement du tube en dehors de son créneau.
Afin de minimiser le dépassement de la volée à l'extérieur, la CORF fit étudier un nouveau modèle dès 1929 qui déboucha sur la mise au point d'un nouveau modèle adopté en 1932.

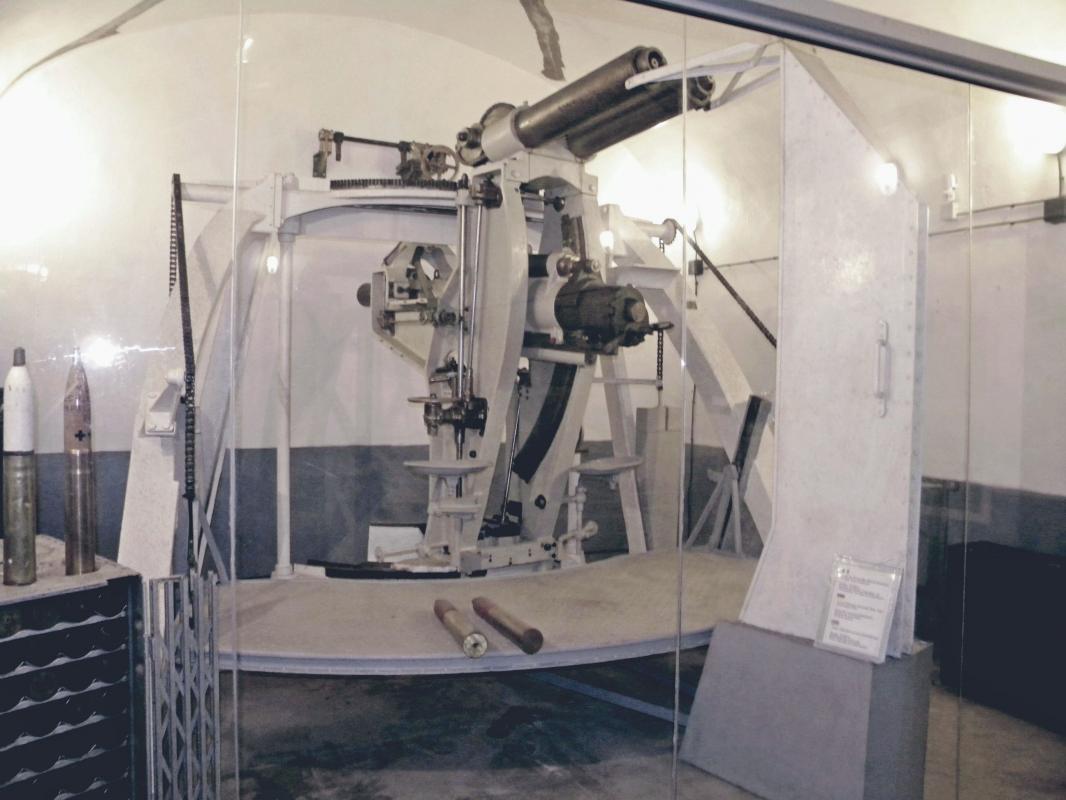

Canon de 75 sous casemate
Reconstitution de la casemate d'artillerie de l'ouvrage du Kobenbusch
Musée de l'ouvrage de Schoenenbourg
Photo Burscher Jean-Louis

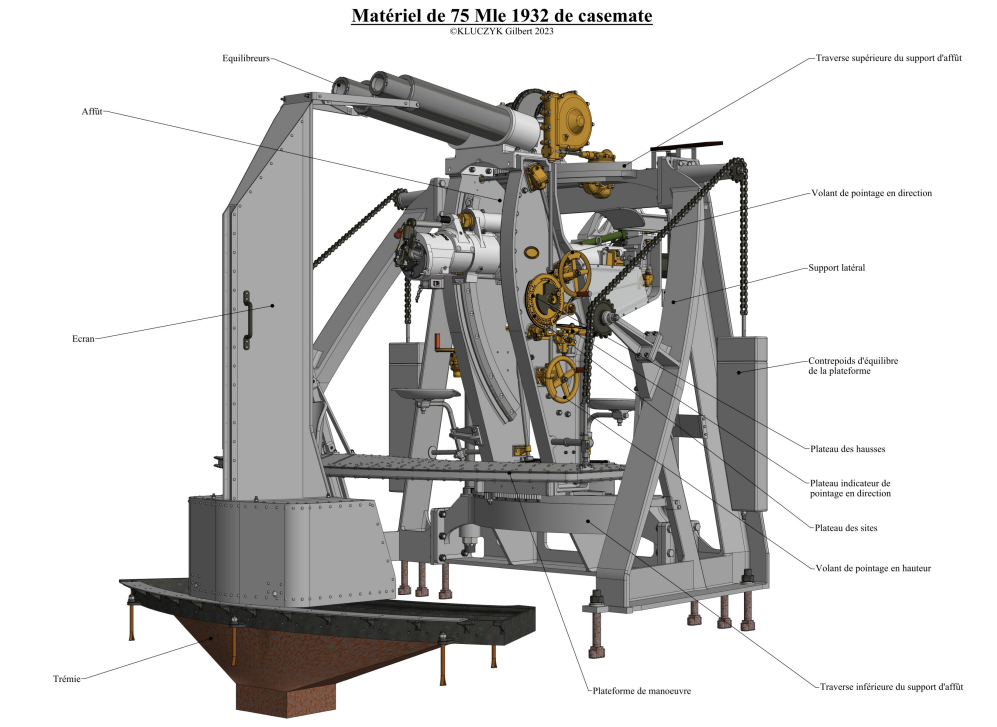

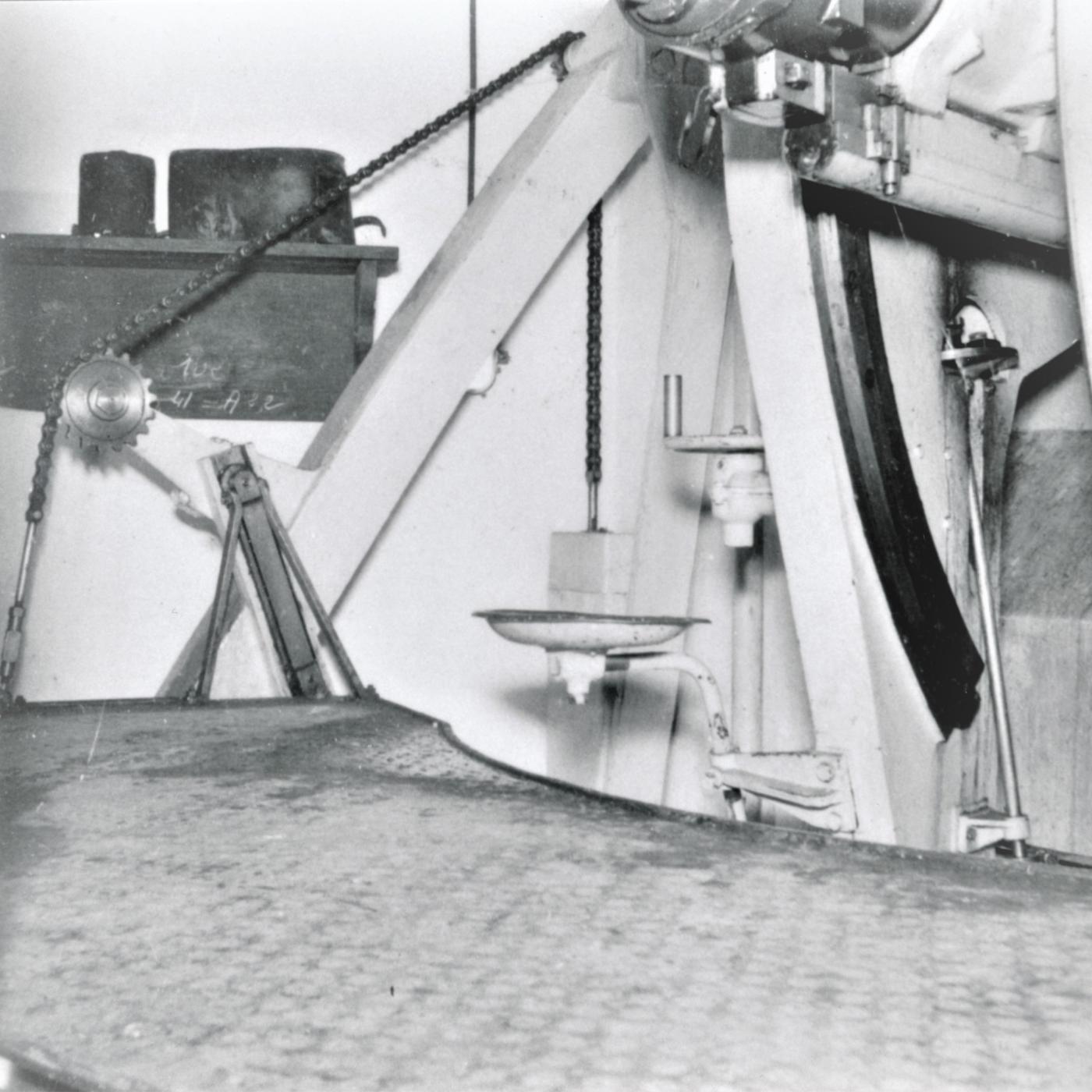

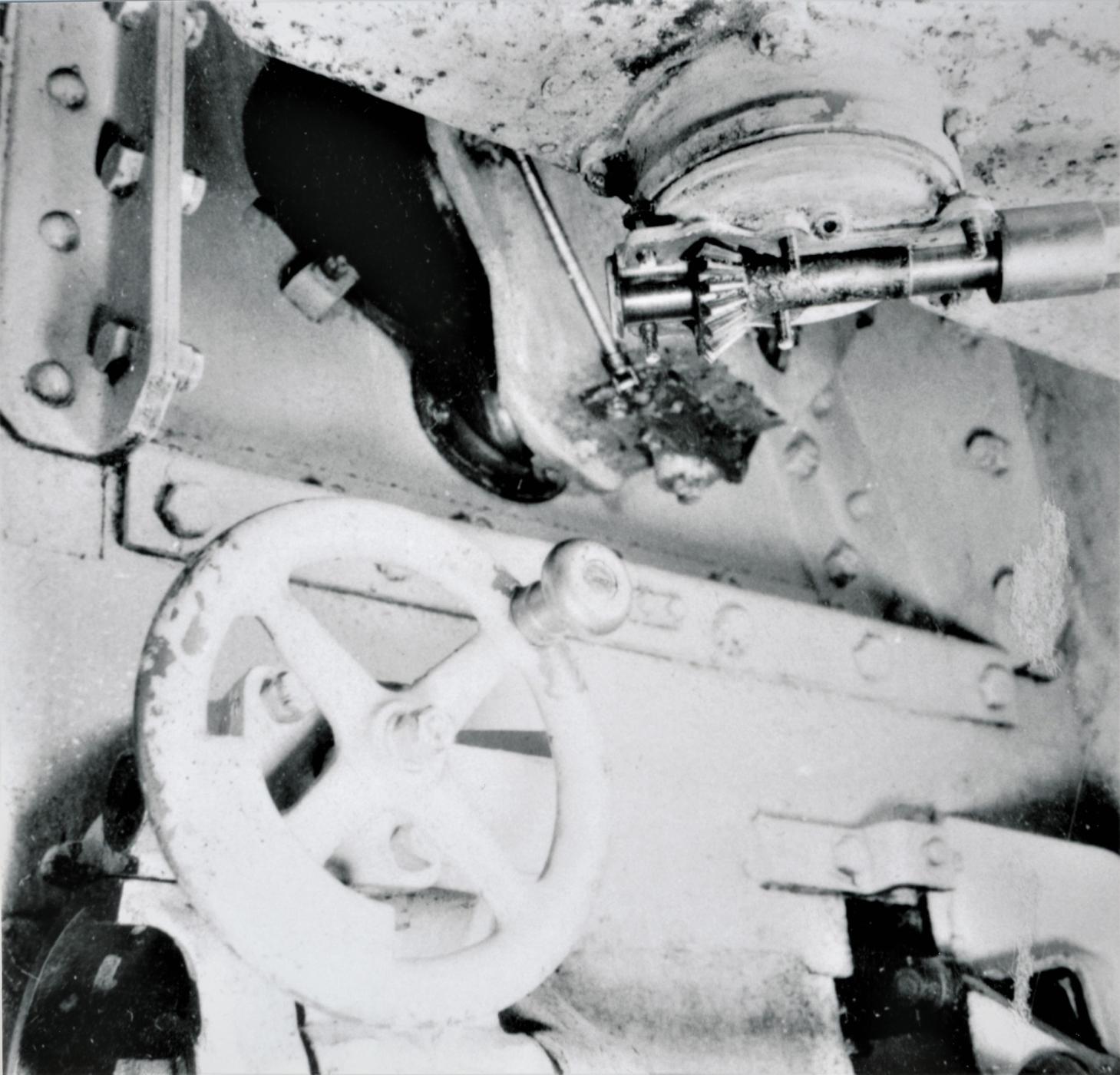

La nouvelle arme ne dépassait plus que de 45 cm de l'embrasure qui fut également modifiée afin de pouvoir être fermée par des volets blindés. Cette amélioration avait été permise par une réduction de 30 cm du tube, ce qui ne nuisait pas à la balistique, et par le développement d'un nouveau type d'affût. Cet affût, dit « à pivot fictif », permettait de faire pivoter le tube très en avant mais entrainait un mouvement vertical très important de la culasse par rapport au plancher, d'où la mise en place d'un plancher mobile pour que les servants puissent rester à hauteur de la culasse.

Canon-obusier de 75 mm modèle 1932 sous casemate (75 32)

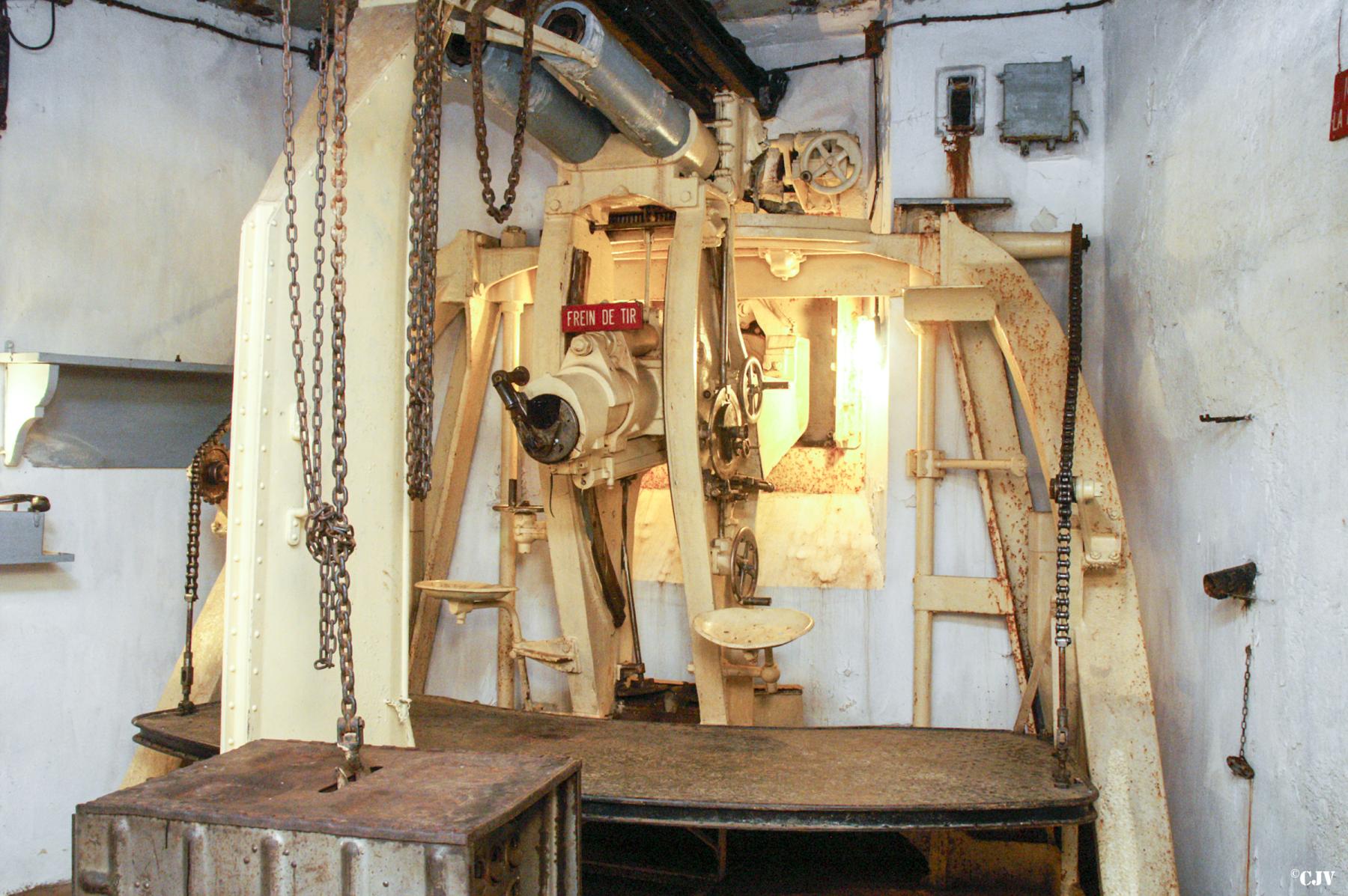

Canon de 75 sous casemate mle 32
Le tube étant à l'horizontale, le plancher est en position haute

Canon de 75 sous casemate mle 32

Caractéristiques

- Arme montée sur pivot fictif

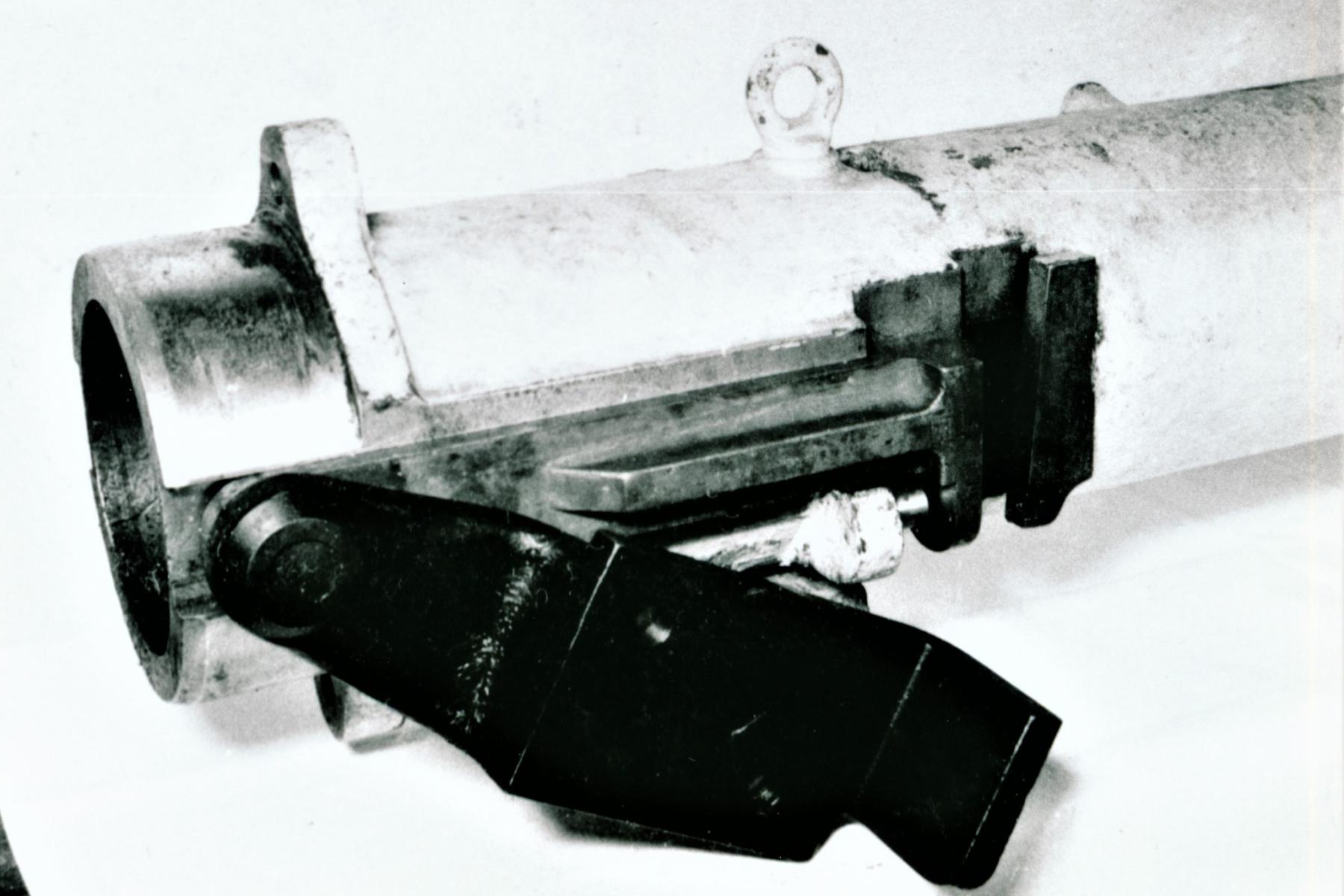

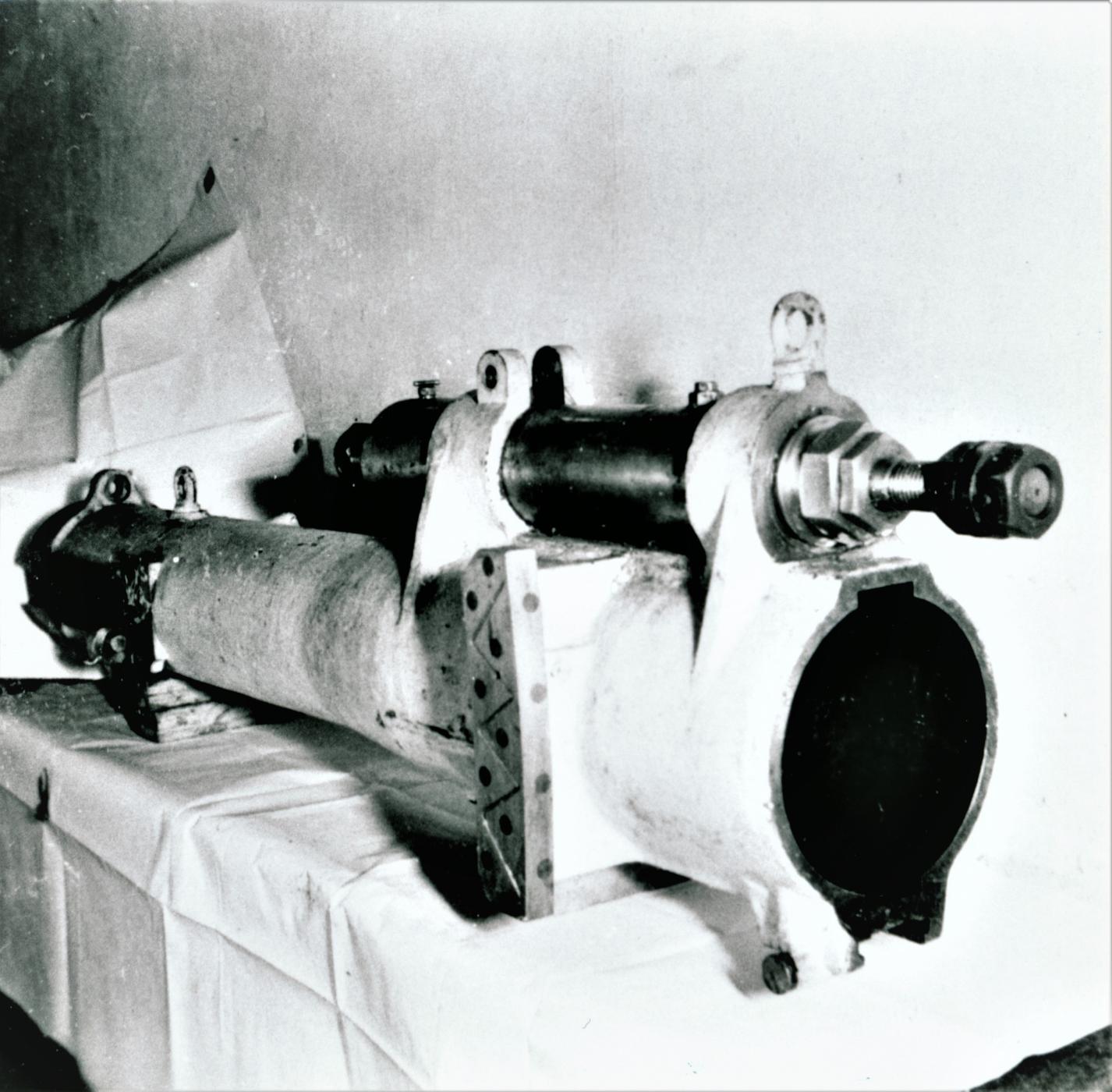

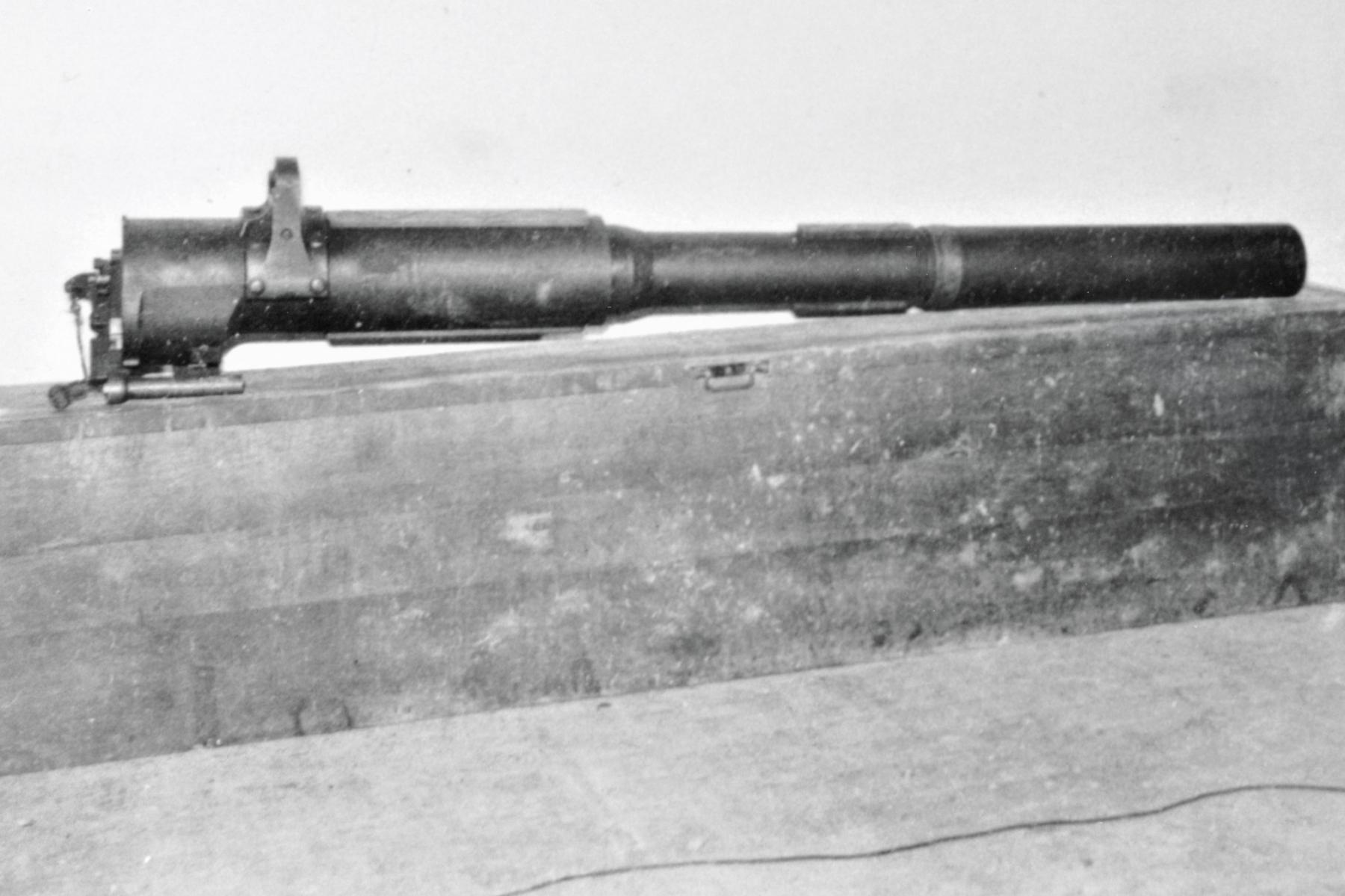

- Longueur du tube : 2,421 m
- Dépassement du tube à l'extérieur du créneau : 45 cm
- Amplitude de pointage en hauteur: - 10° à + 40° 30' (1)
- Amplitude de pointage en direction: 45°
- Portée maximale: 12 000m
- Cadence de tir maximale: 30 coups/min
- Amplitude du mouvement en hauteur de la plateforme : 65 cm
- Lunette d'âme : APX 179 (réglage de la lunette de visée)

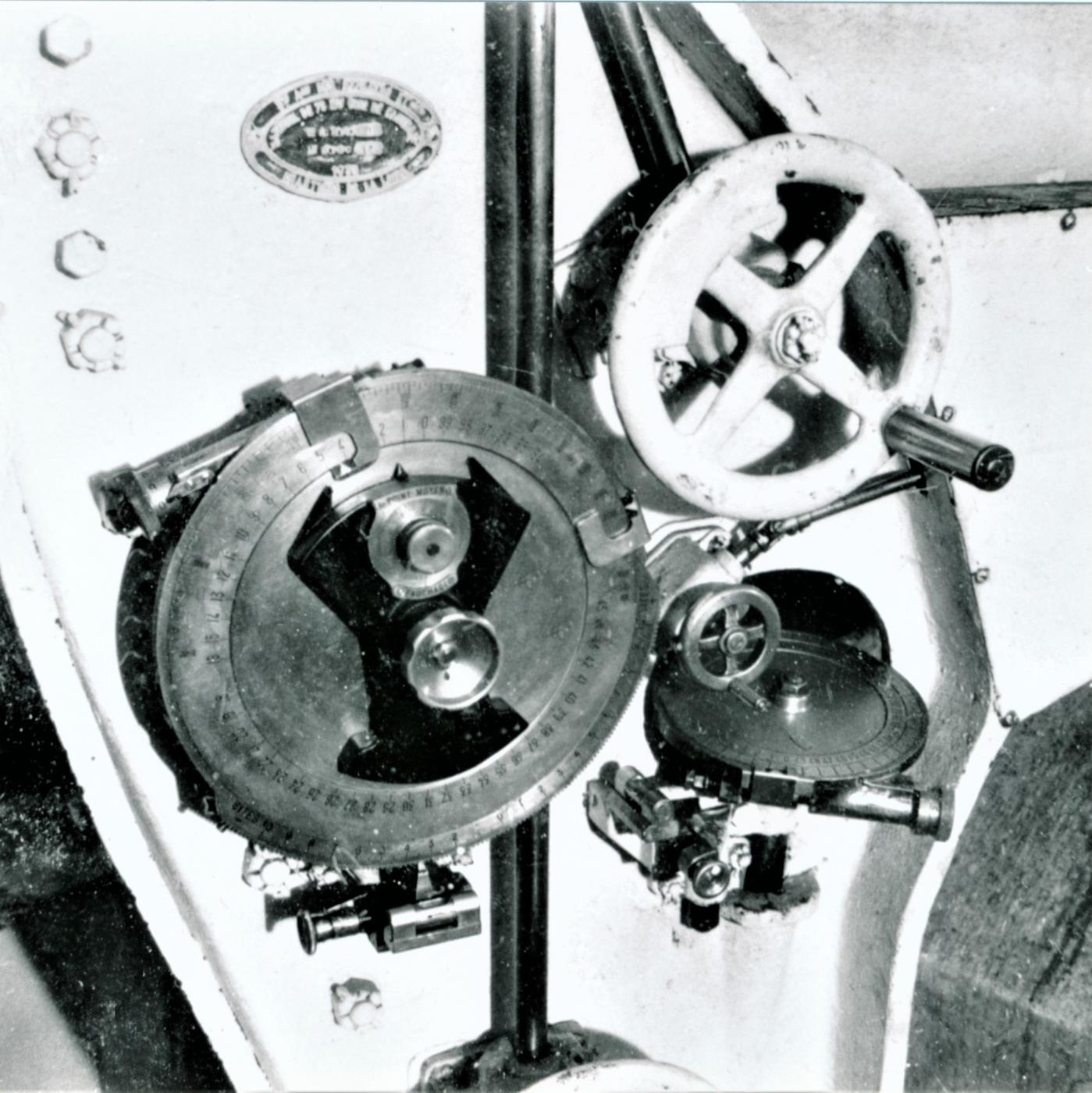

- Lunette de visée : APX L656 permettant le tir direct.

1 - L'amplitude en hauteur et en direction est ajustée selon le terrain à couvrir. En exemple les 75 32 des ouvrages de Fermont et de Latiremont seront limités à un débattement vertical de 30°

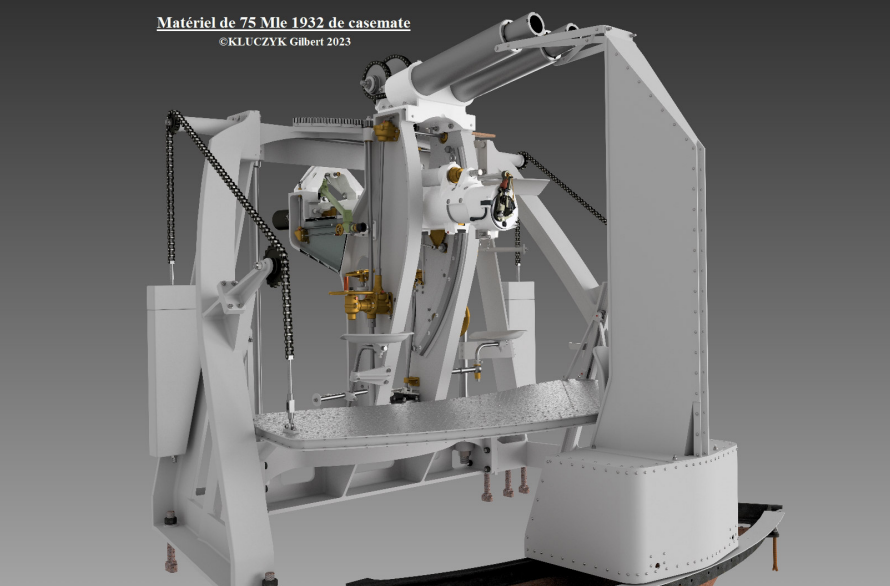

Canon obusier de 75 modèle 32 sous casemate

Munitions utilisées

Le canon de 75 modèle 32 utilise les mêmes munitions que le canon de 75 mle 1897. Ces munitions sont détaillées dans la partie du Dico traitant des Munitions utilisées dans la fortification

Déploiement

23 pièces de 75 modèle 32 seront effectivement en place en 1940, exclusivement sous casemate.
Il faut rajouter à ce décompte les deux pièces destinées au bloc 5 du gros ouvrage de Restefond qui ne fut jamais construit ainsi que les tubes de rechange.

Front du Nord-est

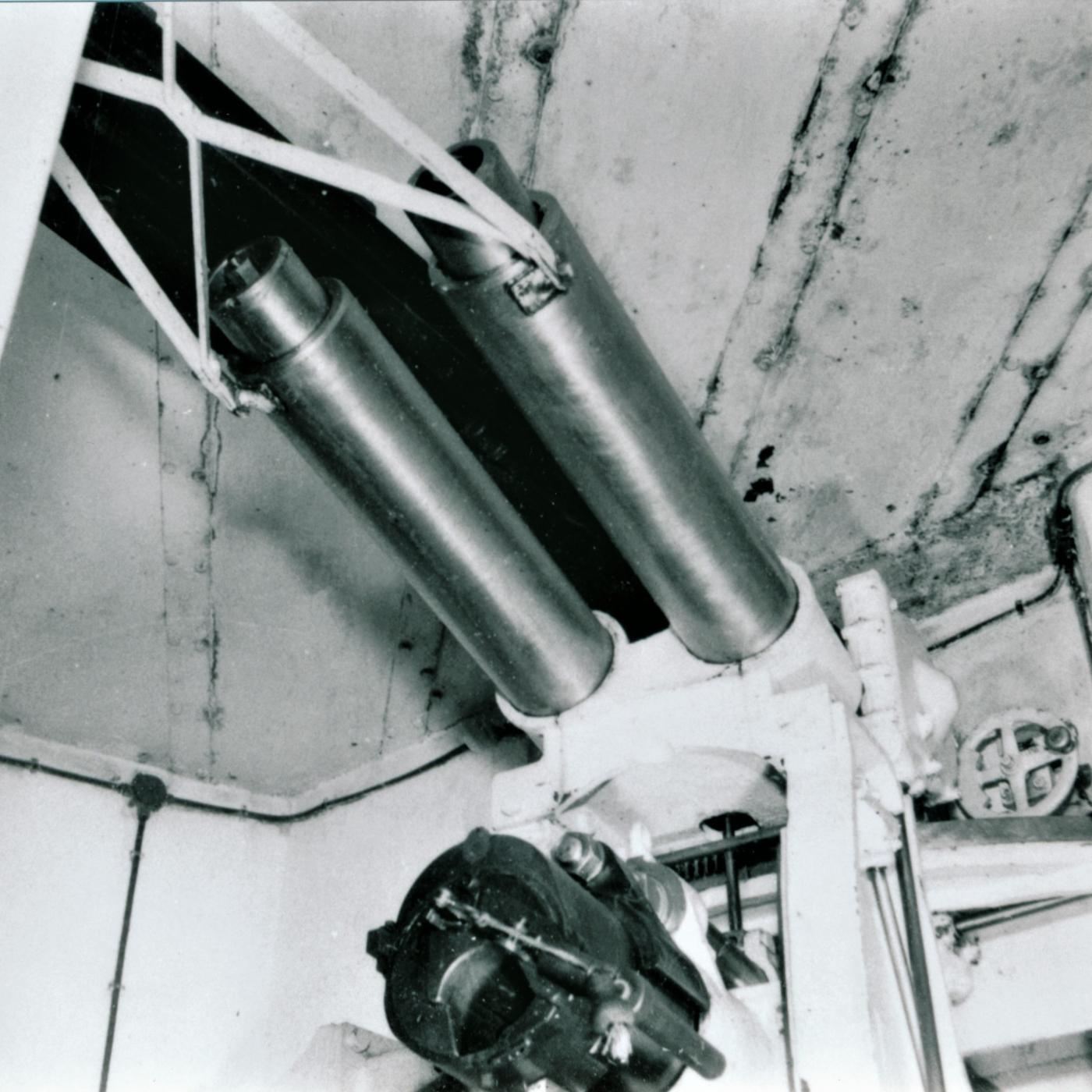

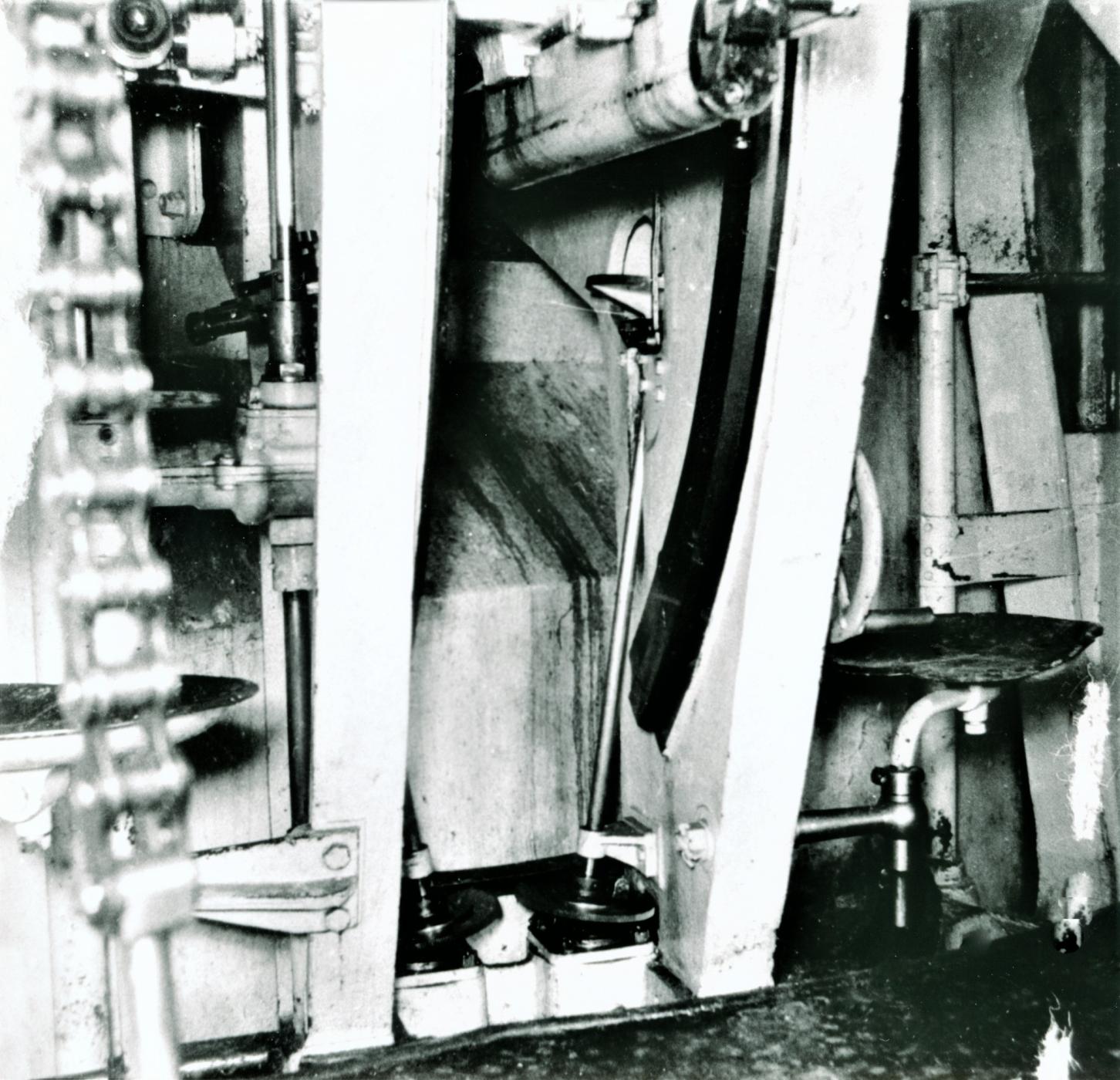

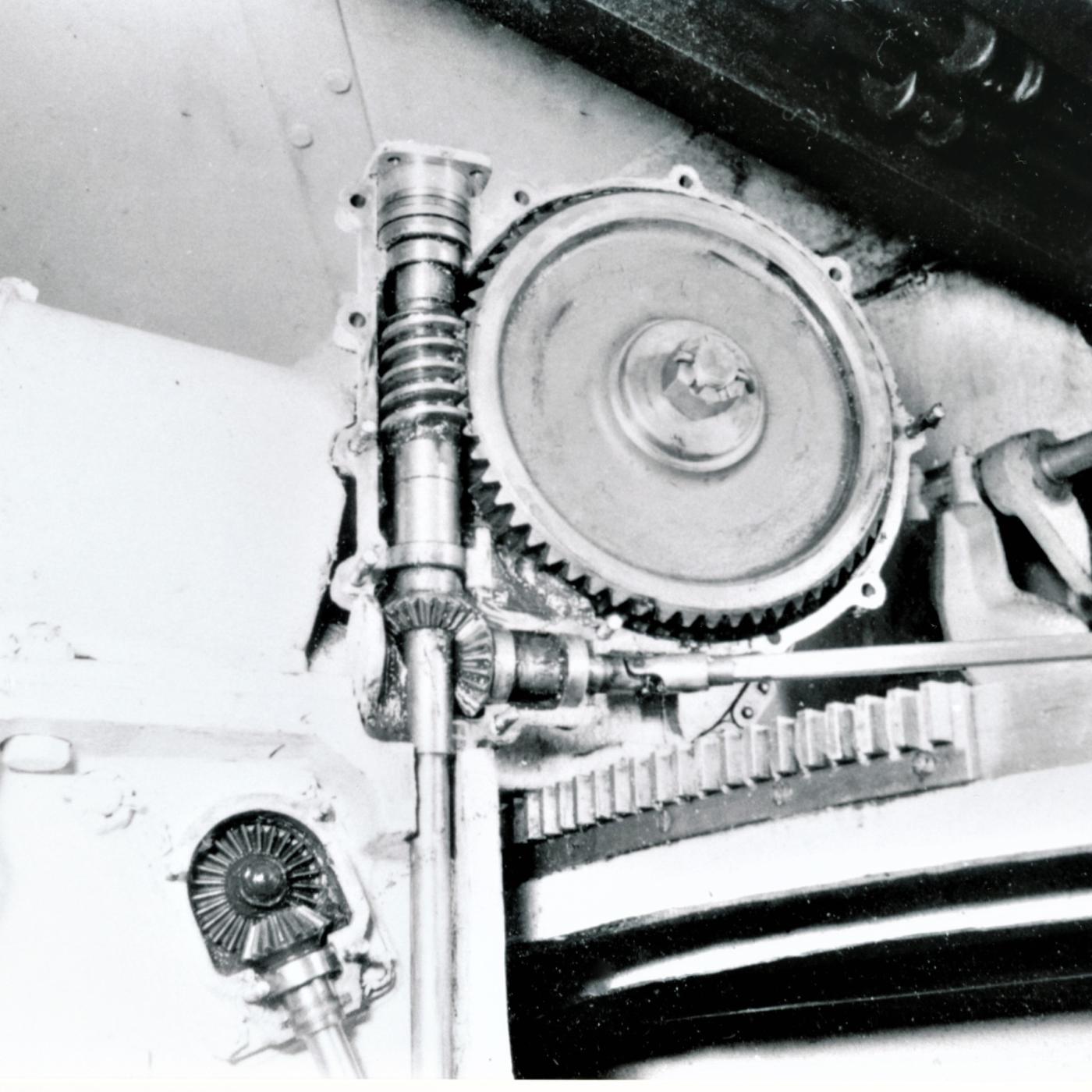

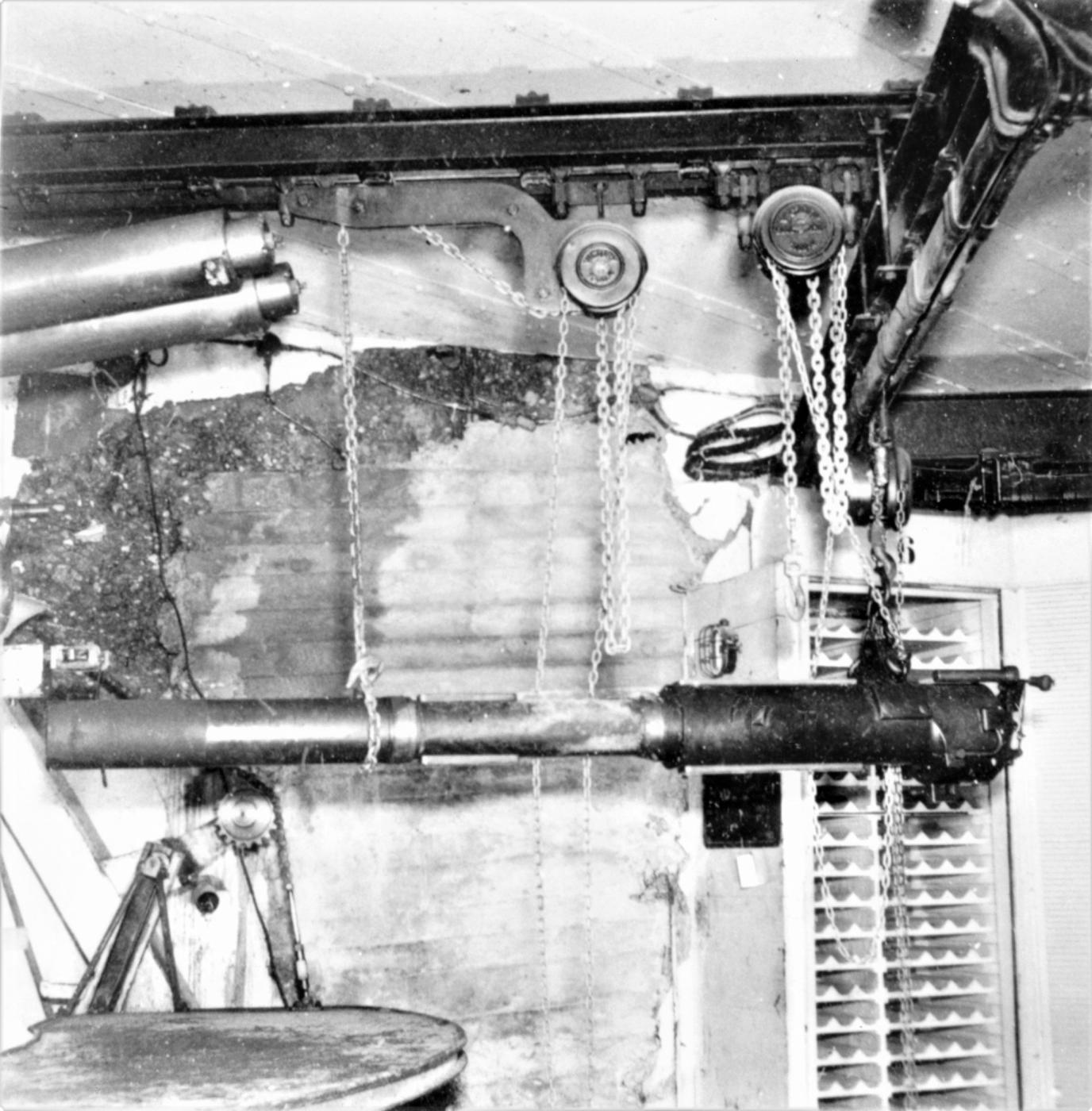

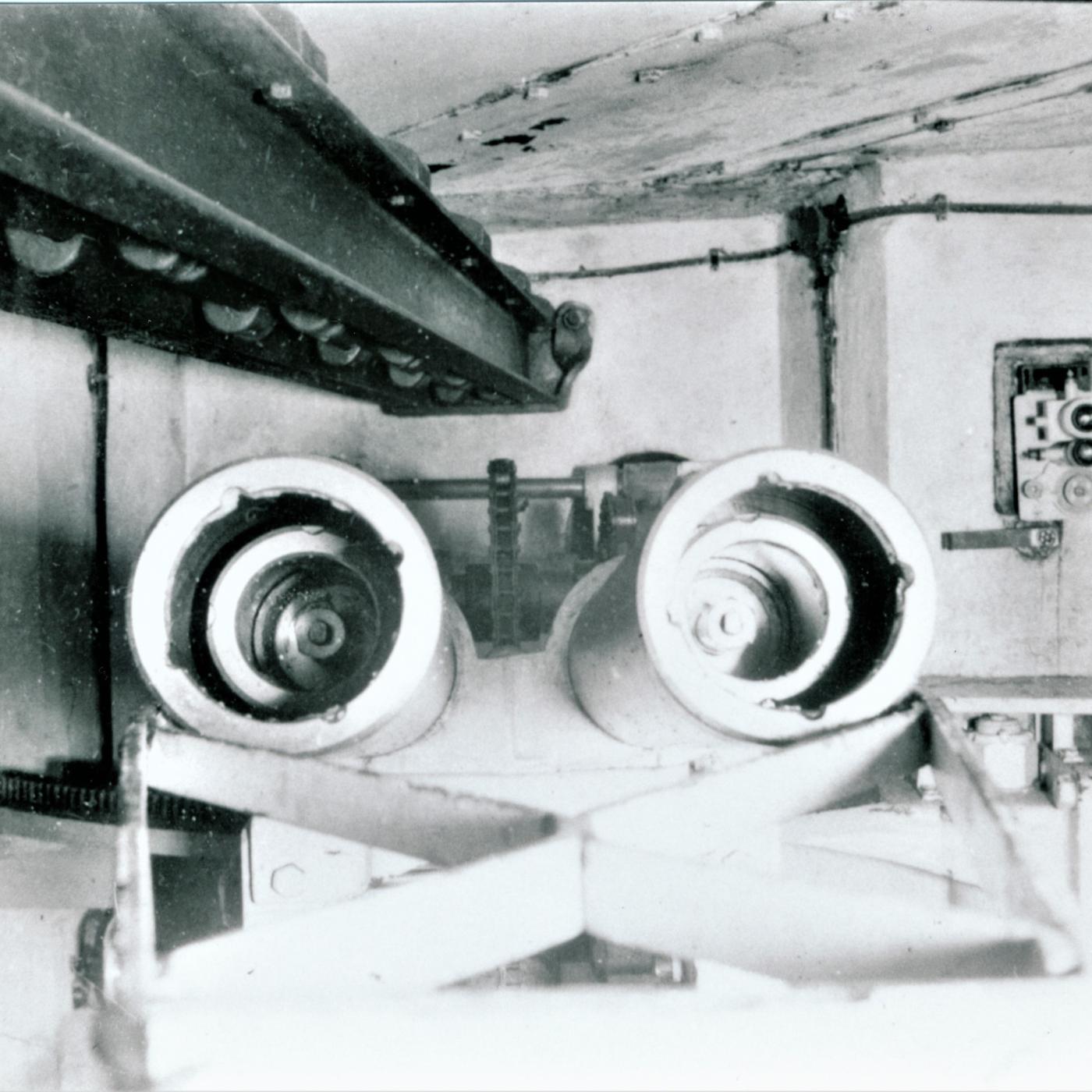

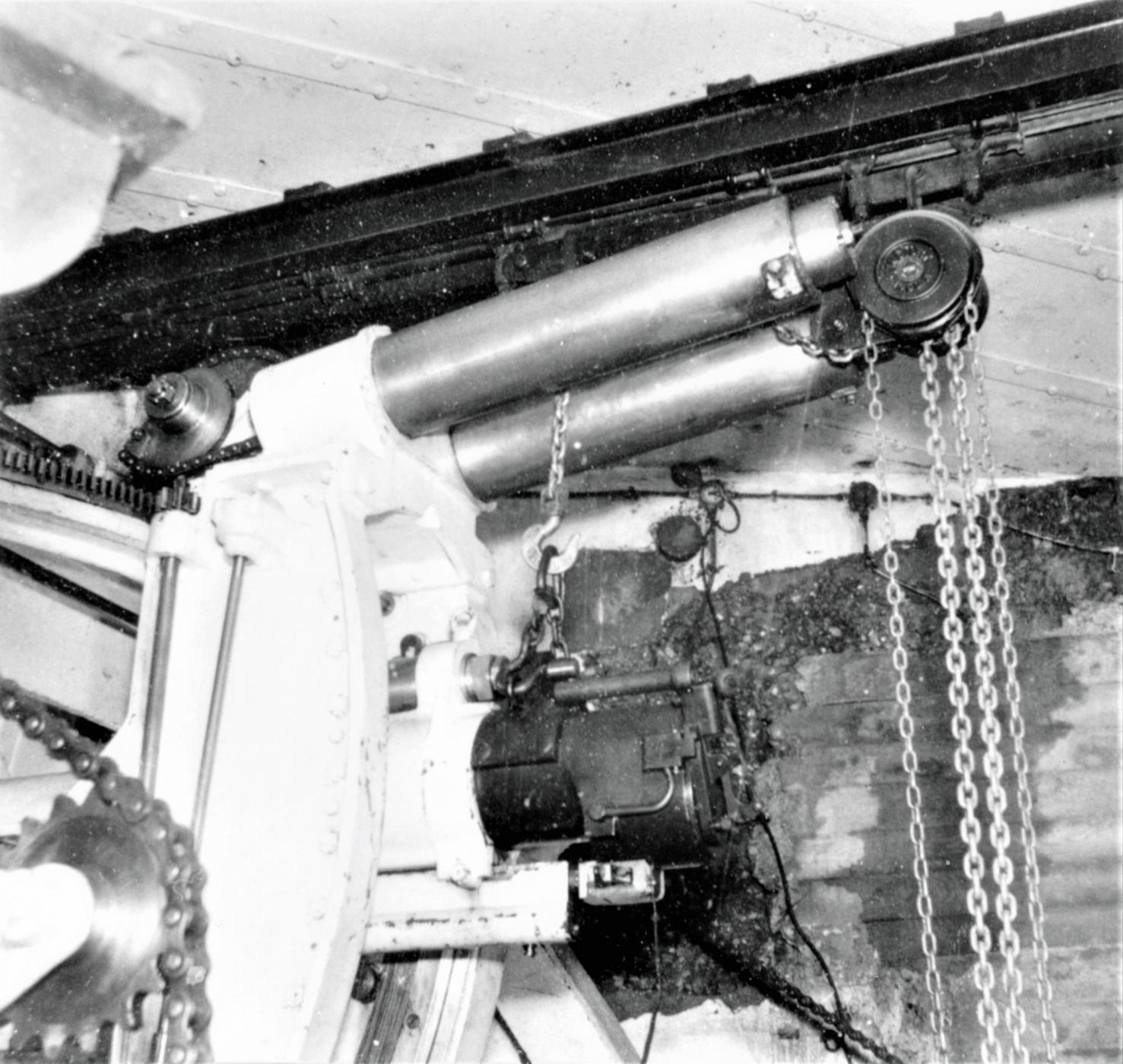

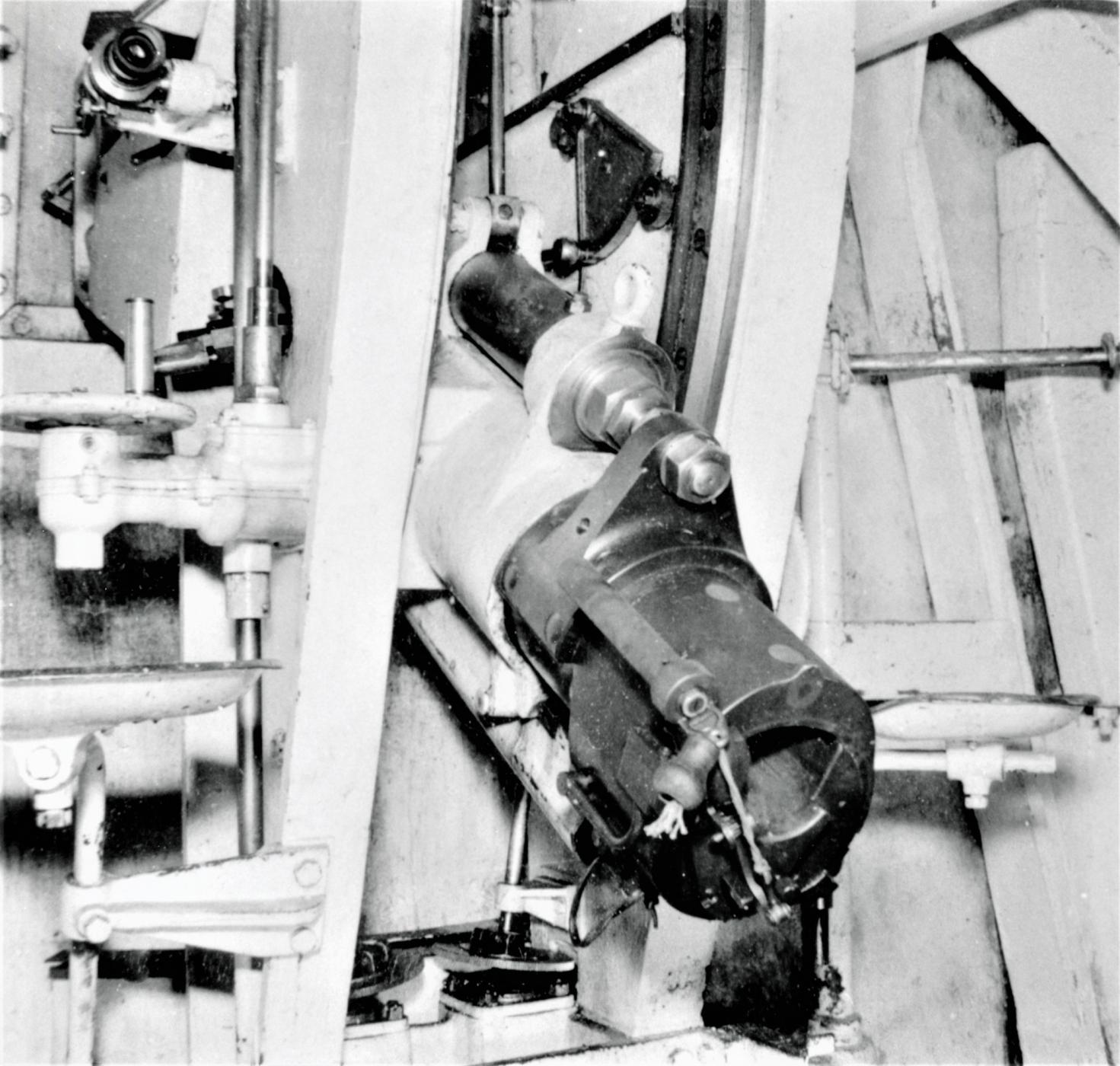

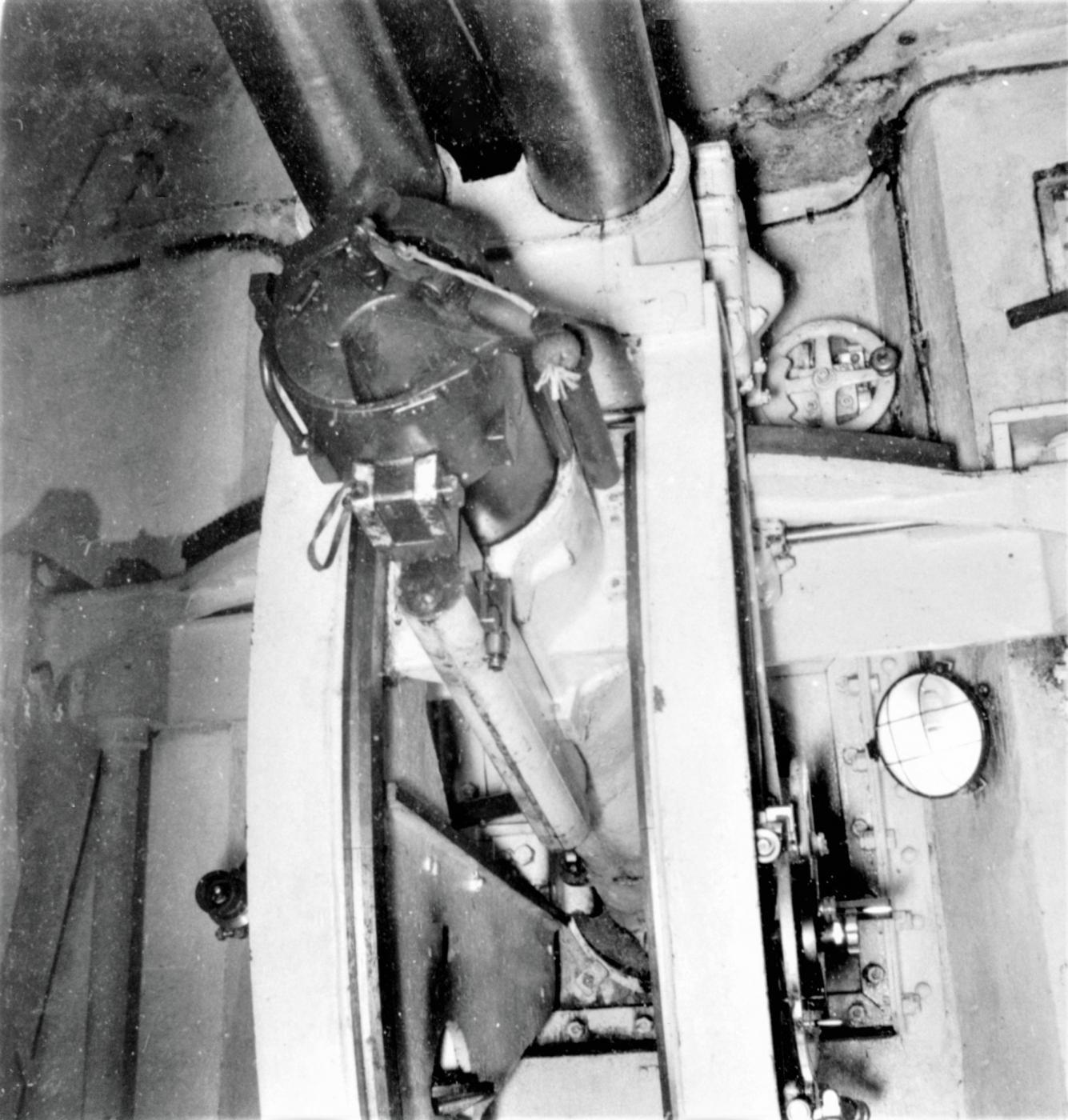

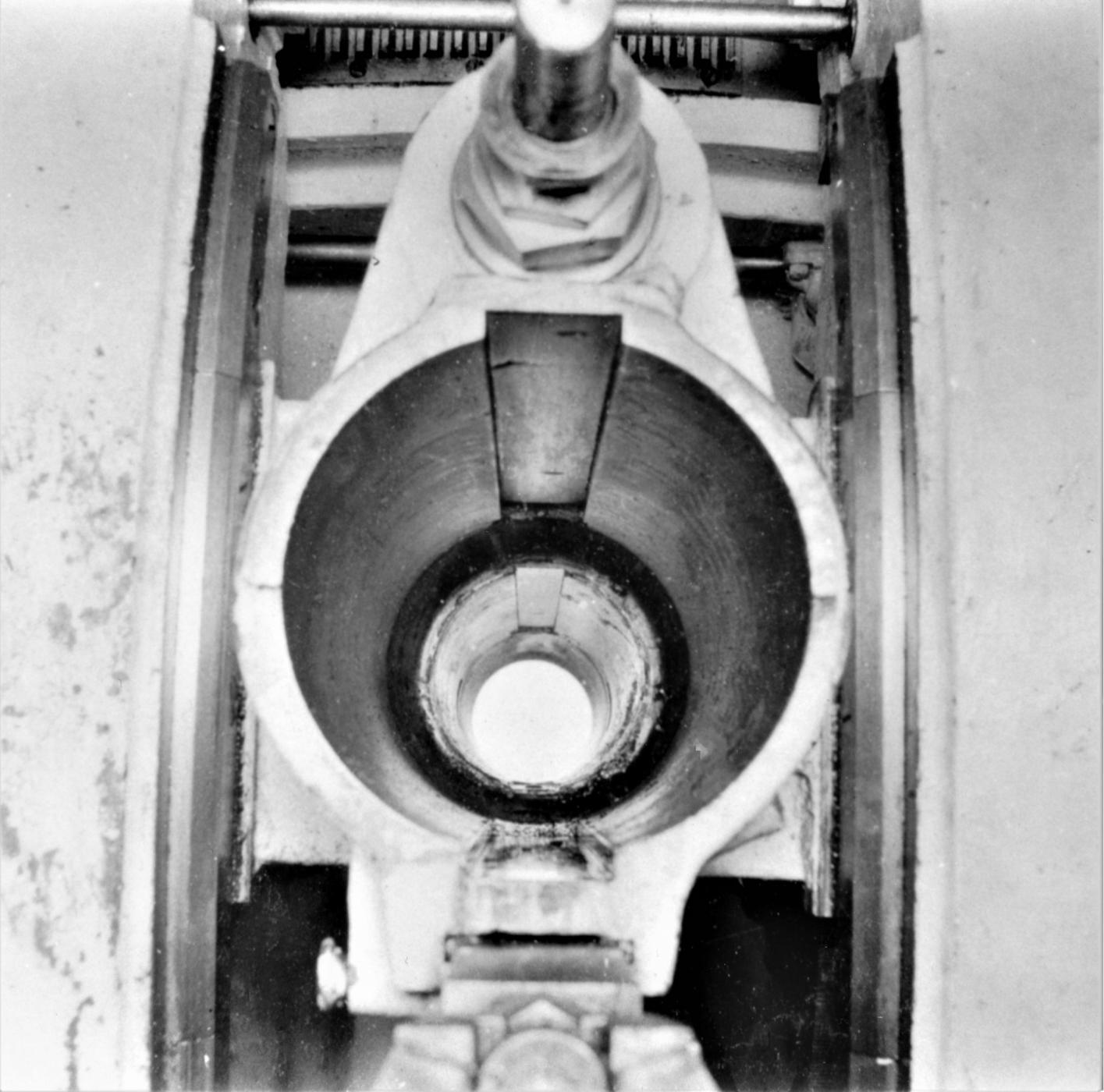

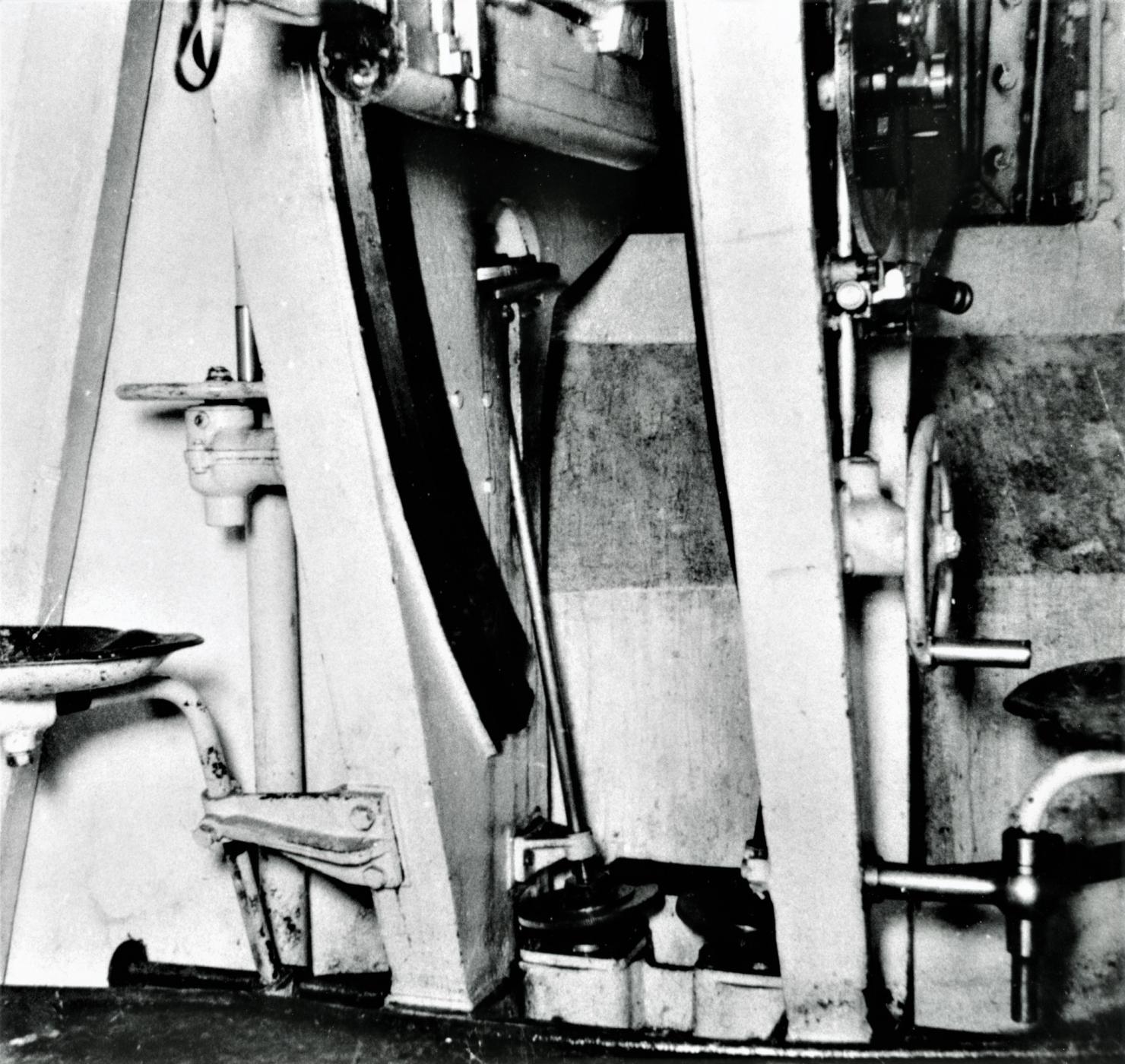

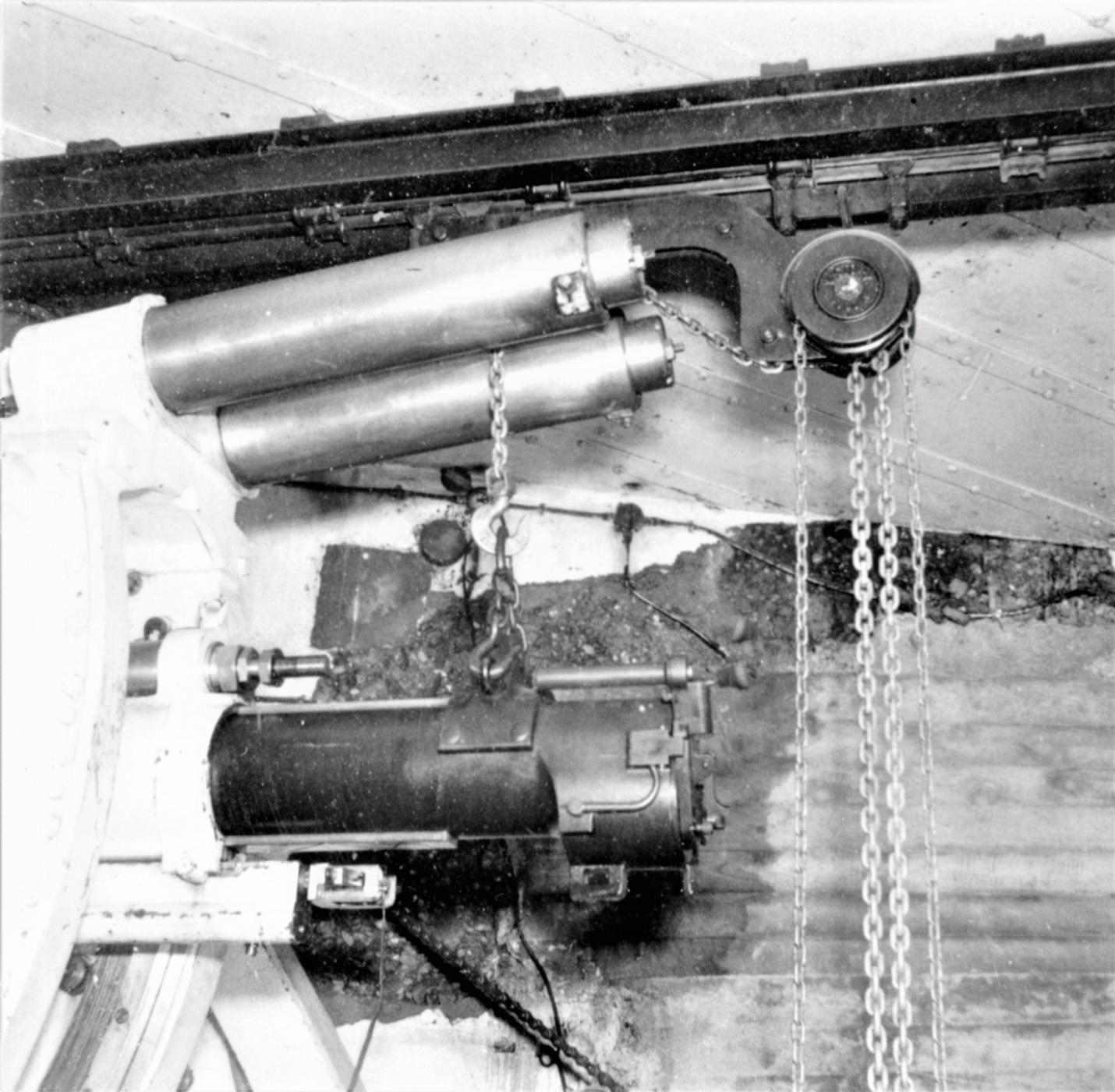

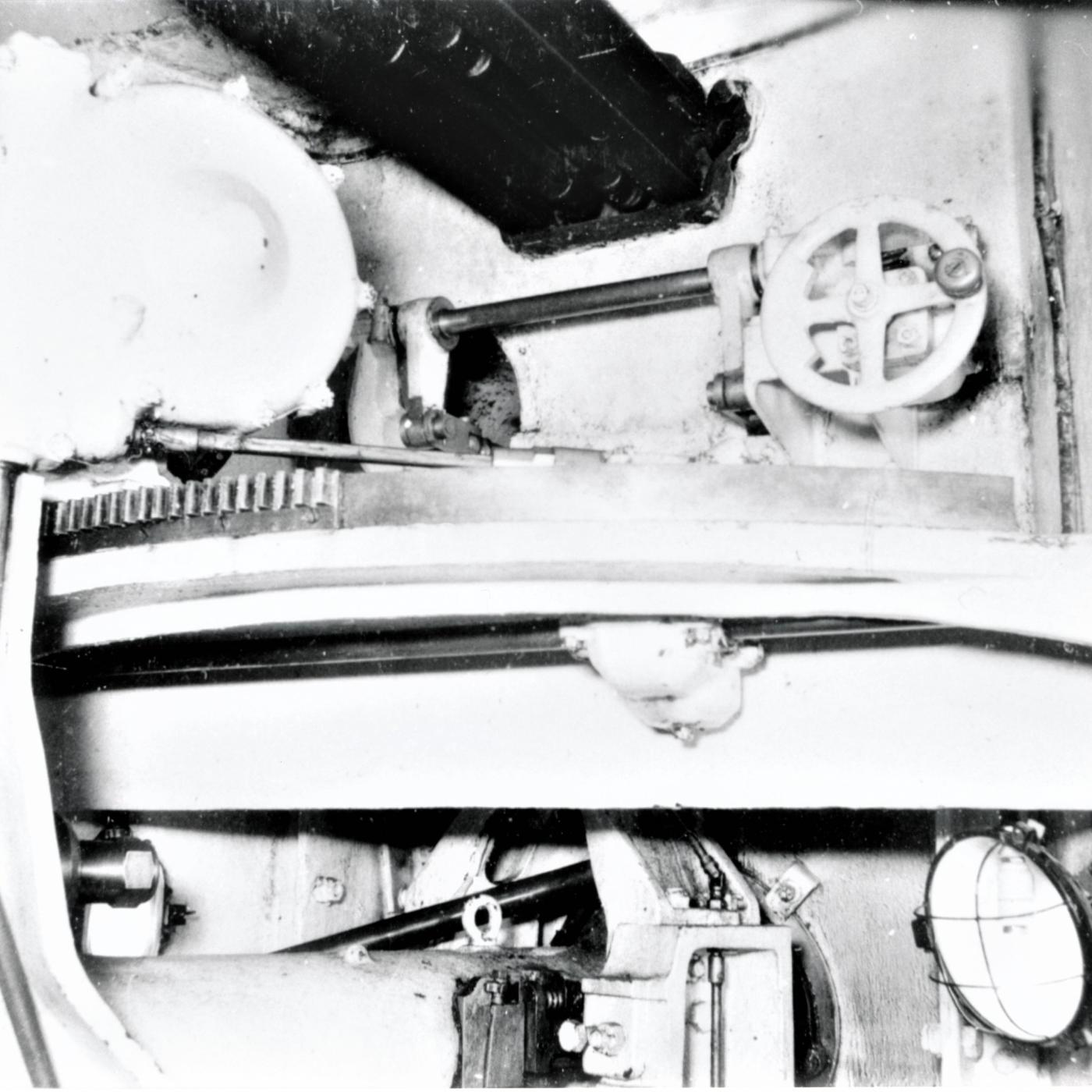

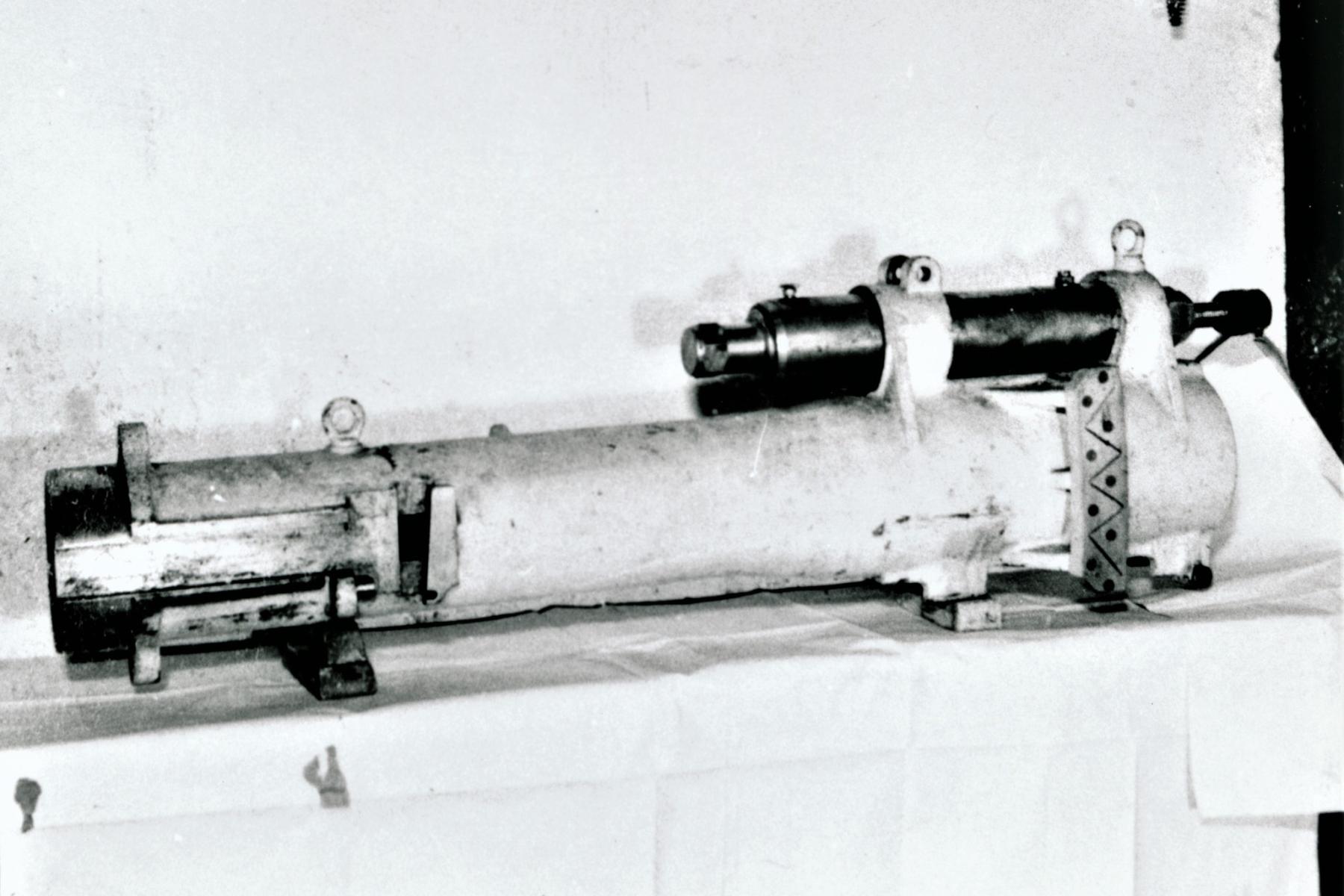

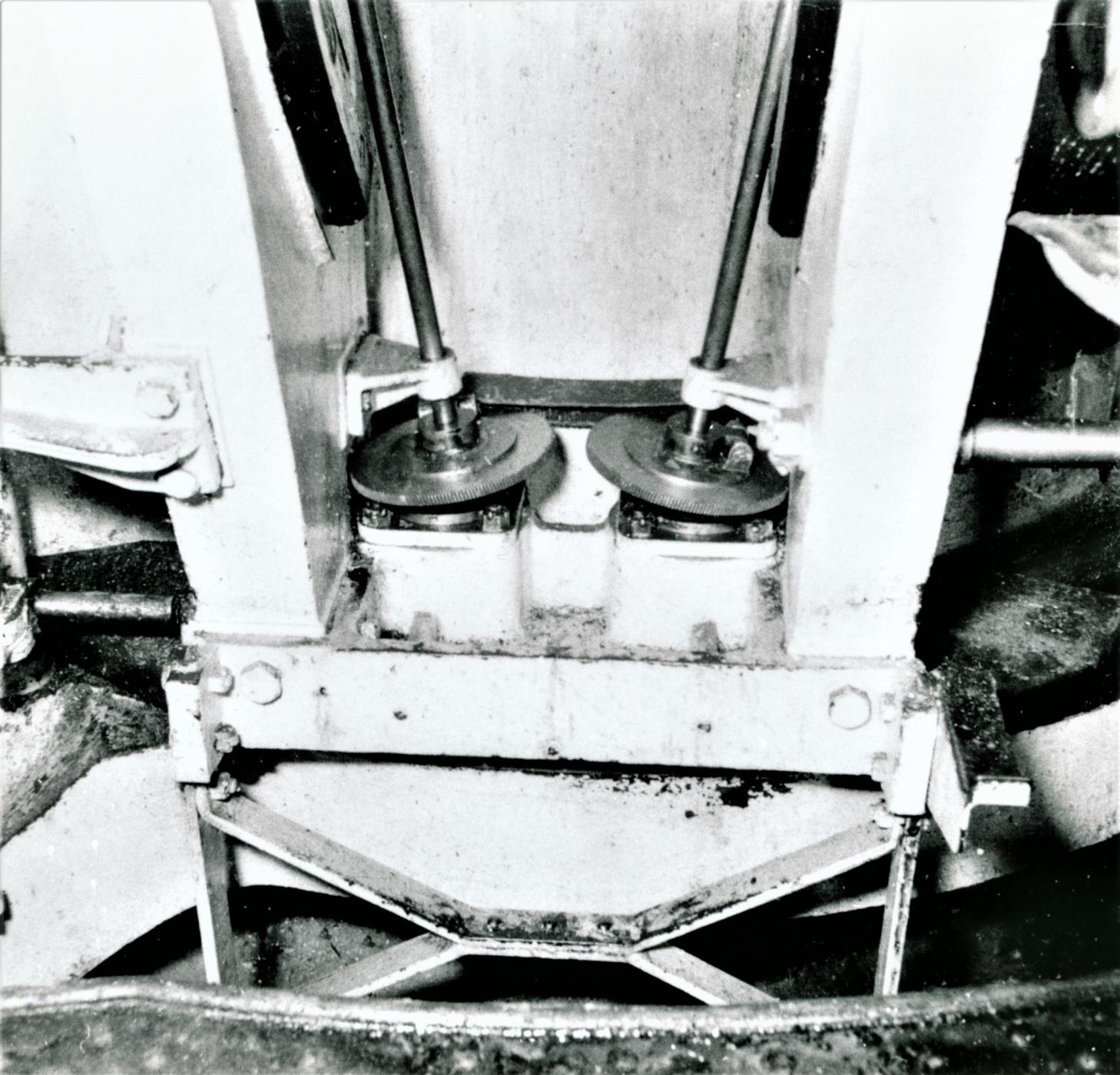

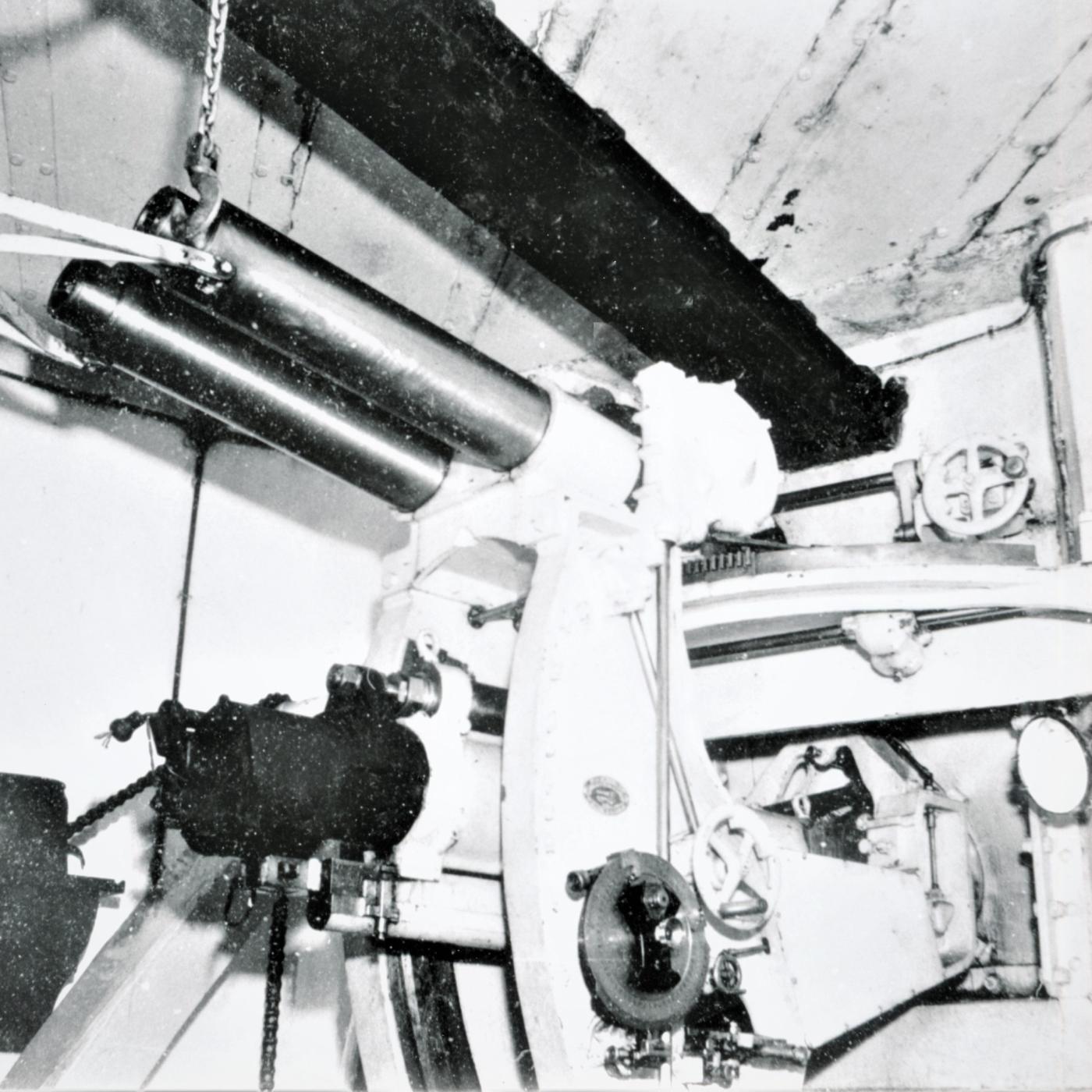

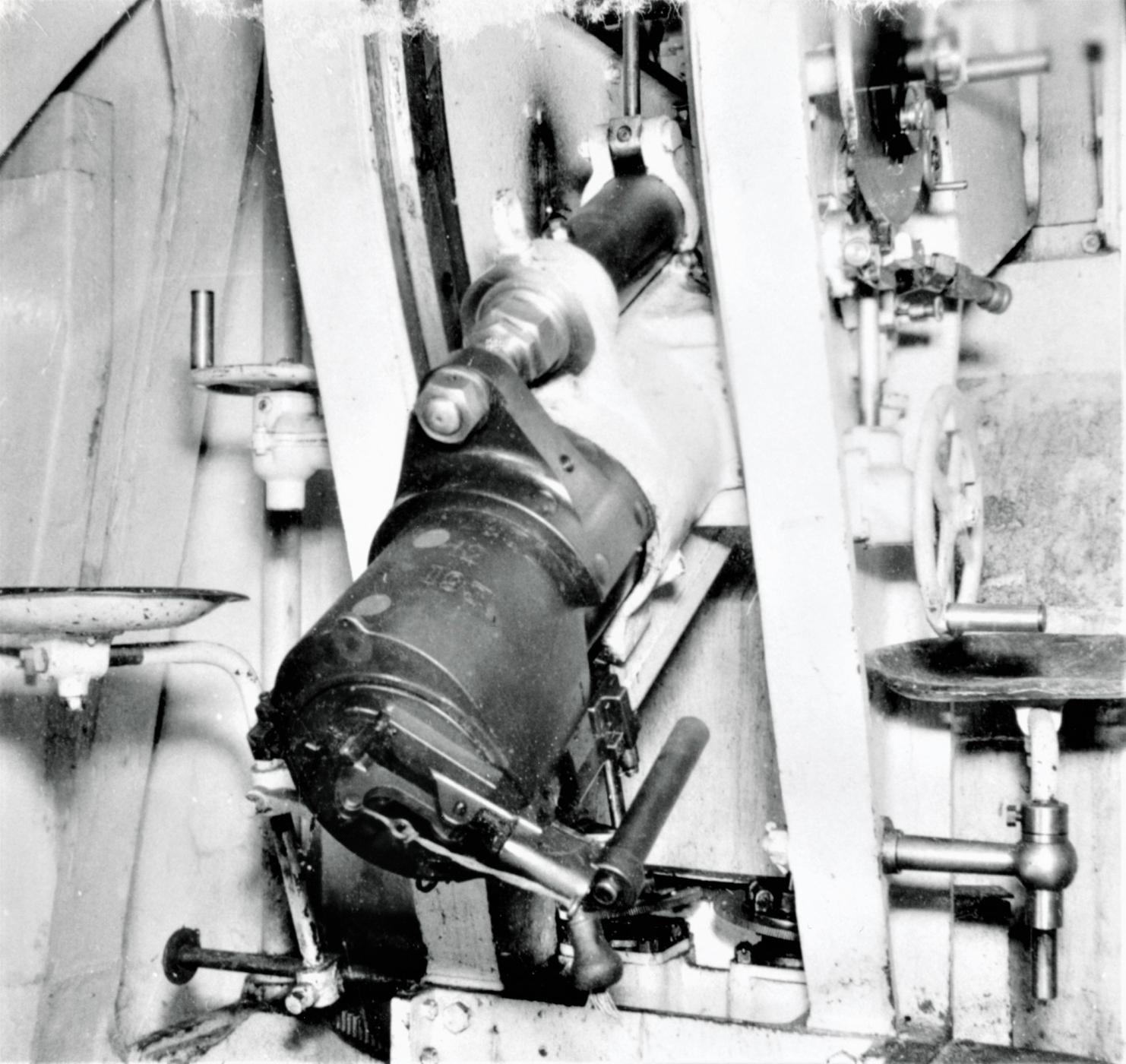

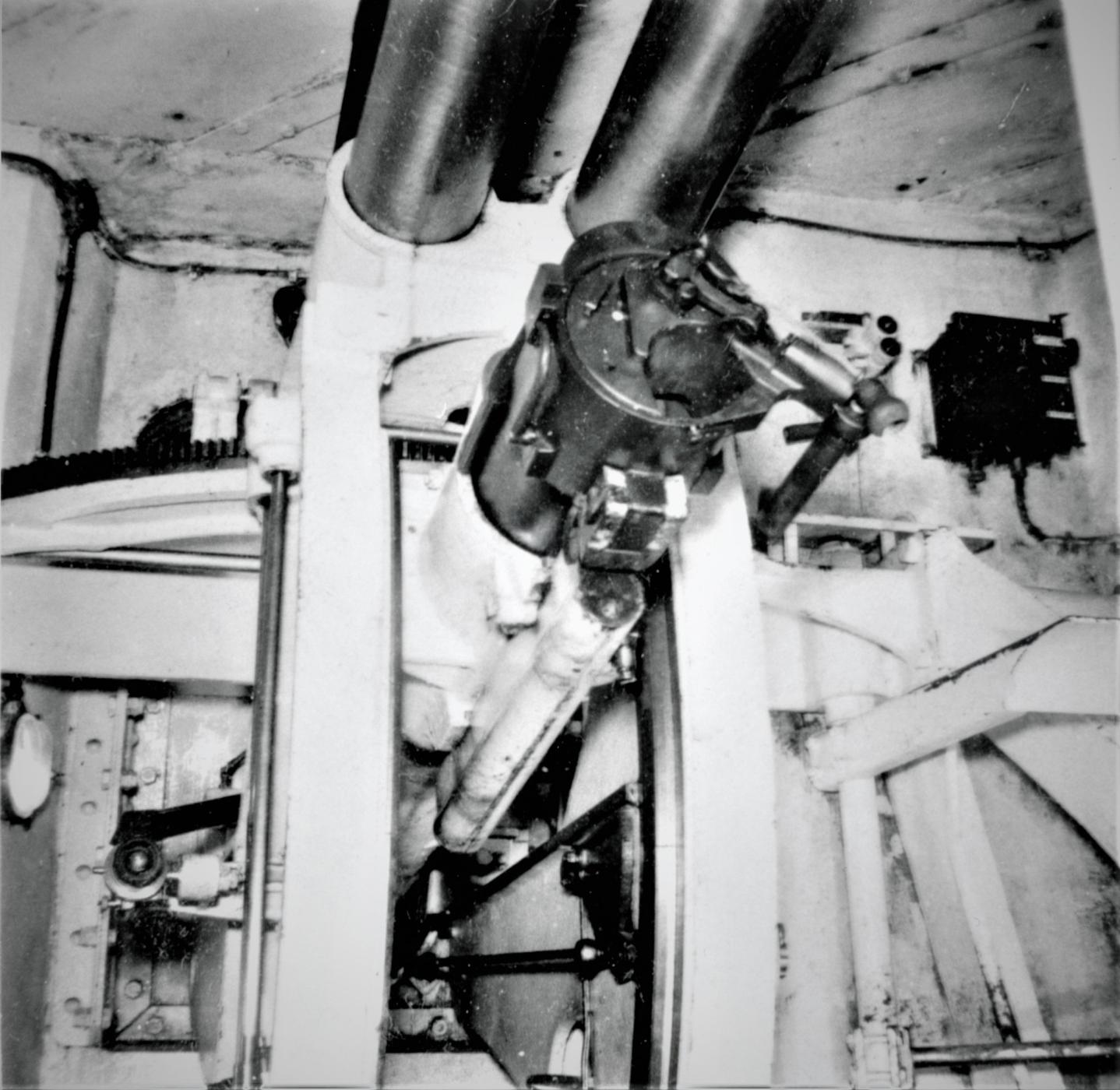

Ouvrage de Fermont - Bloc 4 - 3 pièces - Culasses Nordenfeld
Ouvrage de Latiremont - Bloc 5 - 3 pièces - Culasses semi-automatiques mle 33
Ouvrage de Latiremont - Bloc 6 - 3 pièces - Culasses semi-automatiques mle 33
Ouvrage du Kobenbusch - Bloc 7 - 3 pièces - Culasses semi-automatiques mle 33
Ouvrage de Métrich - Bloc 1 - 3 pièces - Culasses Nordenfeld
Ouvrage de Simserhof - Bloc 5 - 3 pièces - Culasses semi-automatiques mle 33
Ouvrage de Simserhof - Bloc 6 - 3 pièces - Culasses semi-automatiques mle 33

Front des Alpes

Ouvrage de Restefond - Bloc 6 - 2 pièces
Ouvrage de Restefond - Bloc 5 (non construit) - 2 pièces, non montées

Sources :

Wikimaginot
Hommes et ouvrages de la Ligne Maginot , T2 et T4 - J.Y. Mary, A. Hohnadel et J. Sicard
