Canon de 75 R 32 sous casemate

Initialement dénommé Matériel de 75 mm raccourci modèle 1905 de coffre, ce matériel polyvalent est dans les fait utilisable en tir courbe comme en tir tendu. Dans la version 'montage sous casemate', il a servi à équiper les coffres de contrescarpe des fossés antichar ainsi qu'à la couverture d'artillerie des ouvrages dits intermédiaires.
Il se compose du canon obusier de 75 R 32 et d'un support permettant son utilisation en façade des blocs d'ouvrage.

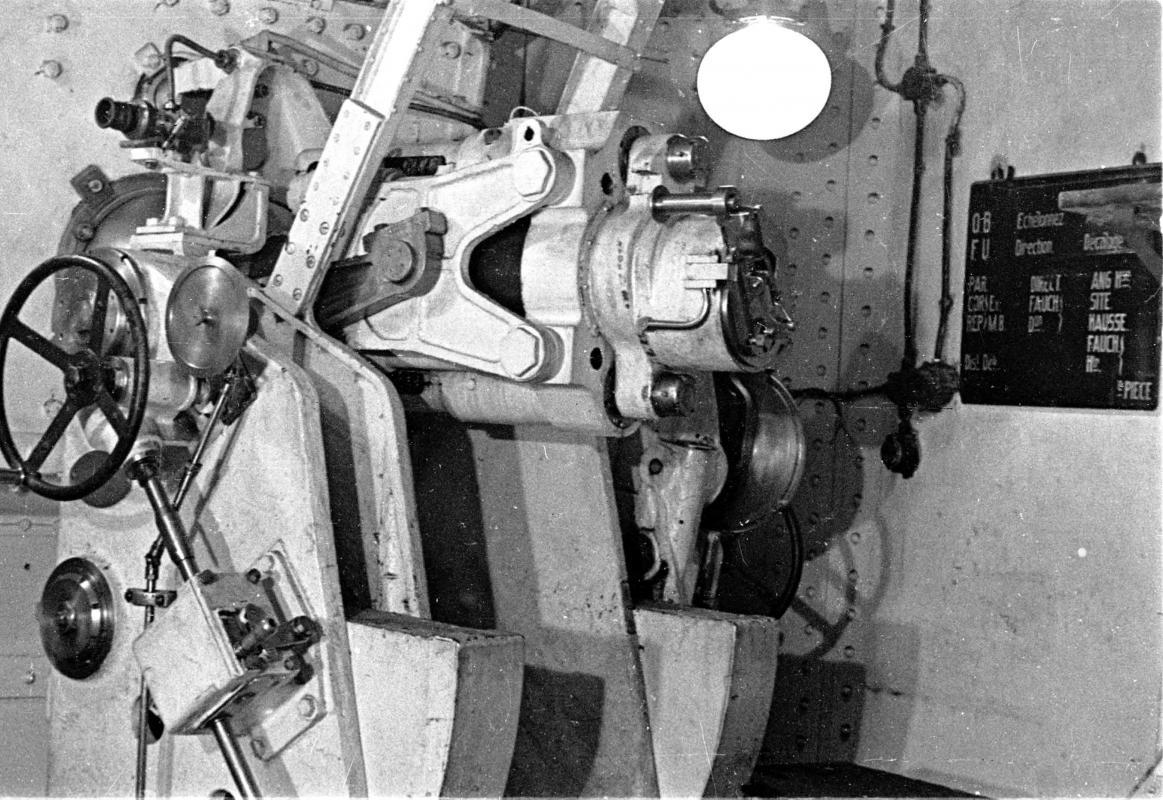

Montage du canon de 75 R 32 sous casemate
Ouvrage du Hochwald, Bloc 3 - défense des fossés
Photo AALMA

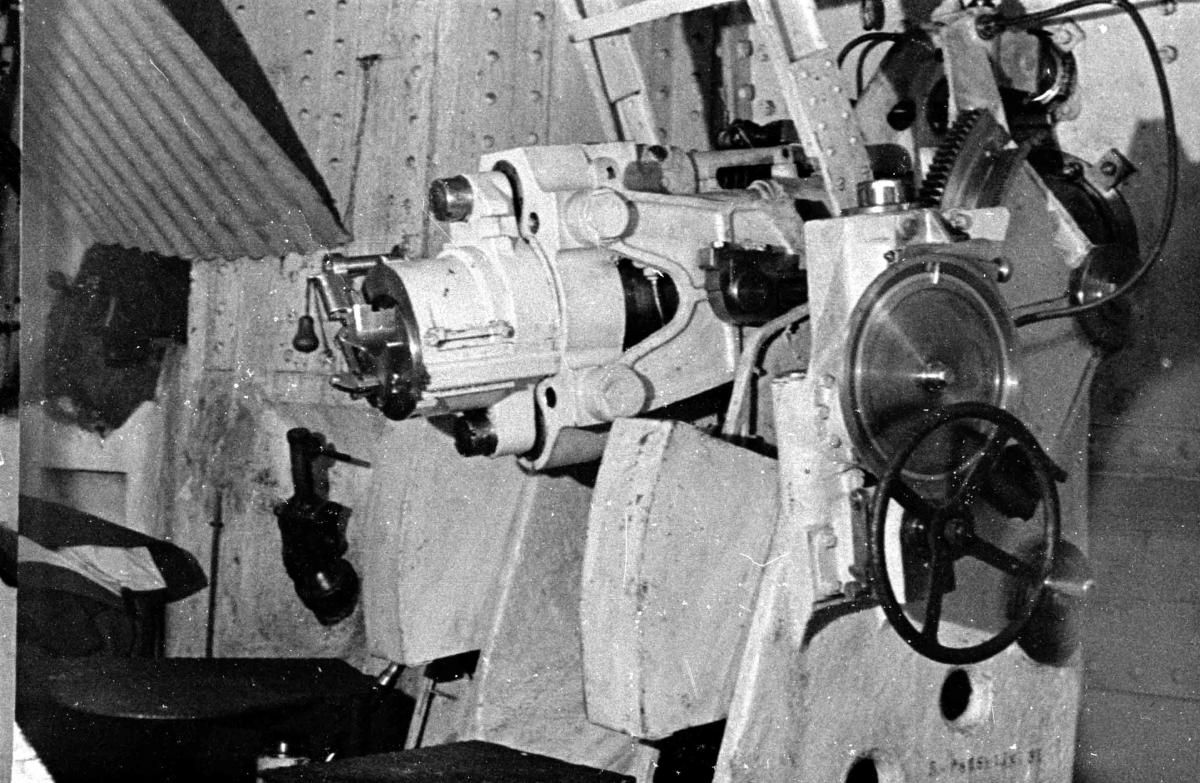

Montage du canon de 75 R 32 sous casemate
Ouvrage du Hochwald, Bloc 3 - défense des fossés
Photo AALMA

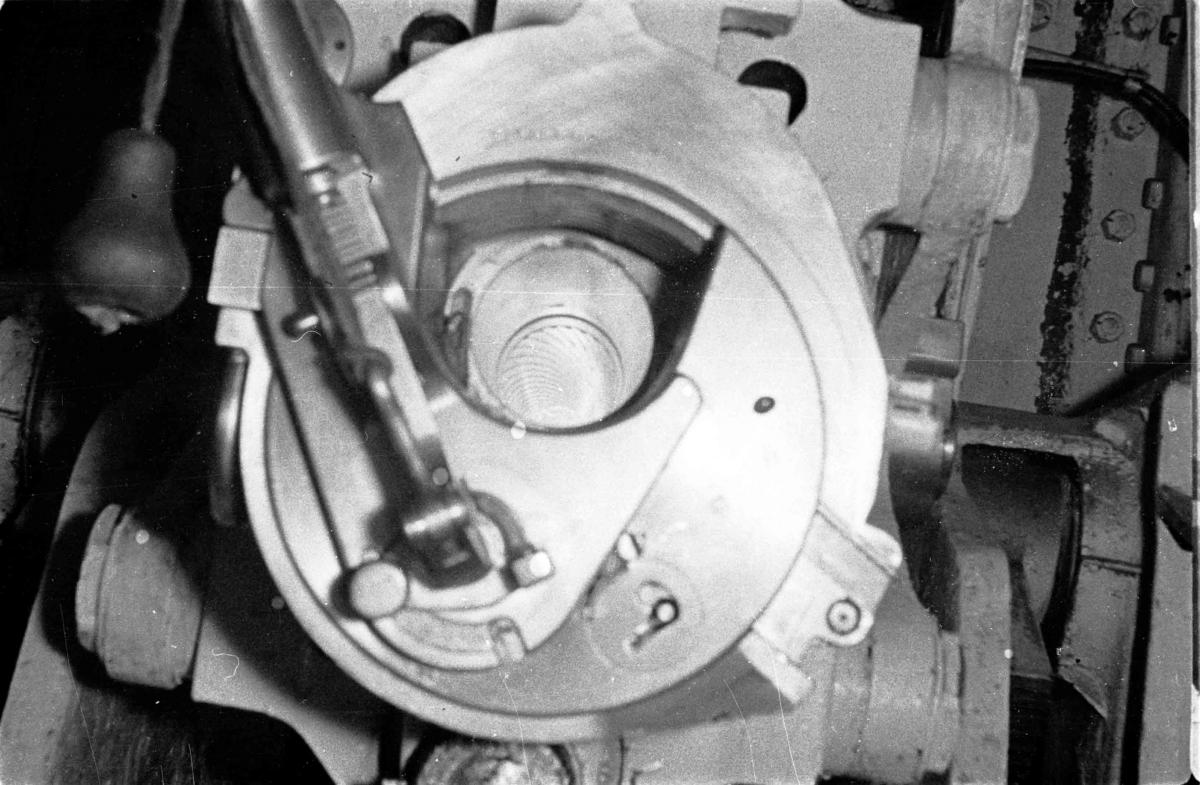

Montage du canon de 75 R 32 sous casemate
Ouvrage du Hochwald, Détail de la culasse
Photo AALMA

Le pointage en hauteur variait de -5° à +34° dans les casemates de flanquement et de-5° à +15° lorsque la pièce était utilisée dans les coffres de contrescarpe, l'amplitude du pointage en direction étant elle de 45° dans les deux cas.

Les caractéristiques du canon obusier de 75R32 sont données sur la page le concernant.

Au total, 9 pièces de 75 R 32 ont été installées sous casemate dans la fortification Maginot. D'autres casemates de flanquement auraient du en être équipées, mais le report en 2ème cycle des blocs correspondants ou des fossés prévus entraina une baisse du nombre de pièces construites.

- Ouvrage du Hochwald, bloc 3 - 2 pièces - défense du fossé
- Ouvrage du Hochwald, bloc 16 - 2 pièces - défense du fossé
- Ouvrage du Billig, bloc 4 - 2 pièces - casemate d'artillerie
- Ouvrage do Billig, bloc 5 - 2 pièces - casemate d'artillerie
- Ouvrage du Hackenberg, bloc 25 - 1 pièce - défense du fossé
