Guérite pentagonale






La guérite pentagonale est un cuirassement hérité du conflit précédent. Il est utilisé pour la confection d'observatoires d'infanterie ou d'artillerie dans la fortification de campagne et était mis à disposition des troupes par le Génie.
Facilement camouflable et intégrable dans le terrain, c'est probablement le cuirassement le plus répandu dans la fortification MOM


Description

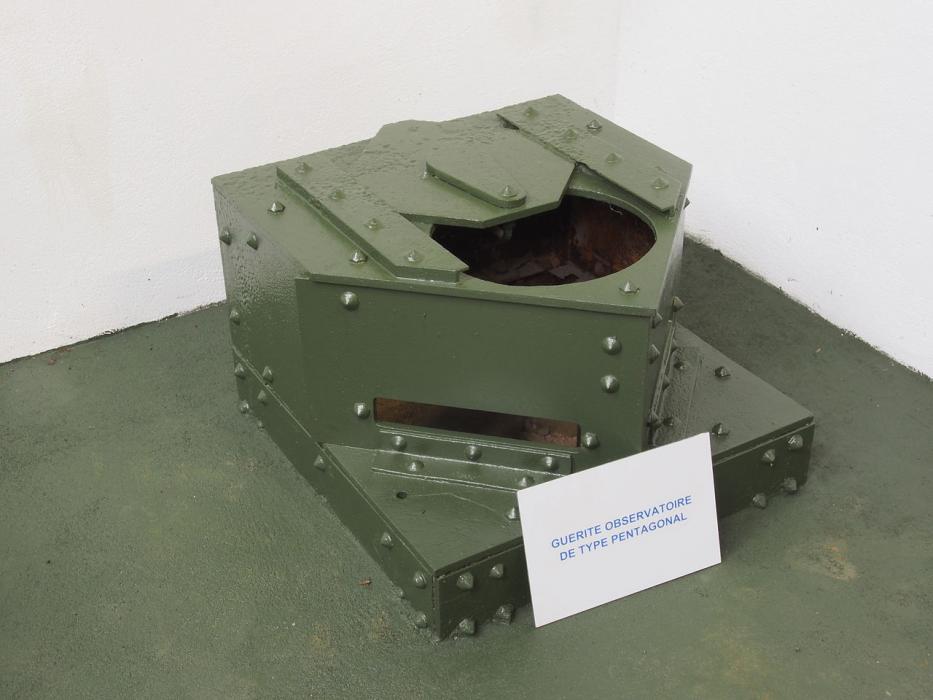

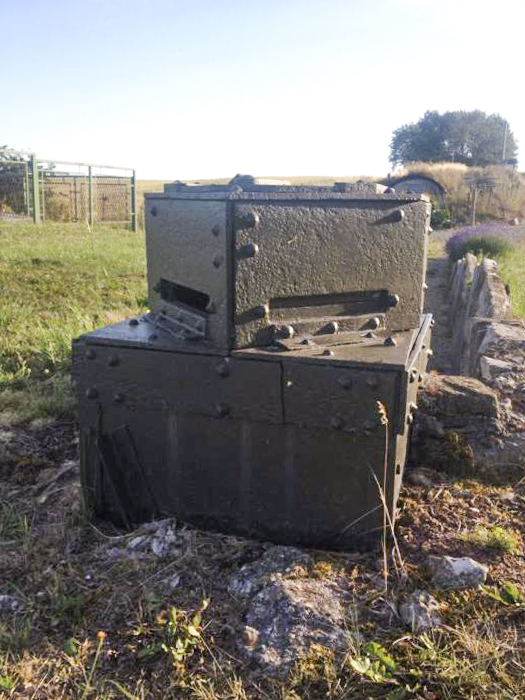

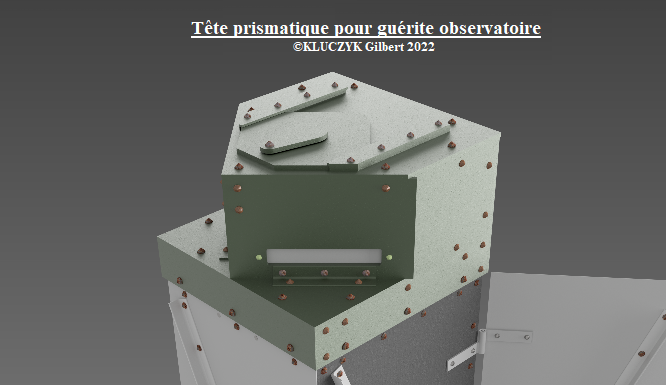

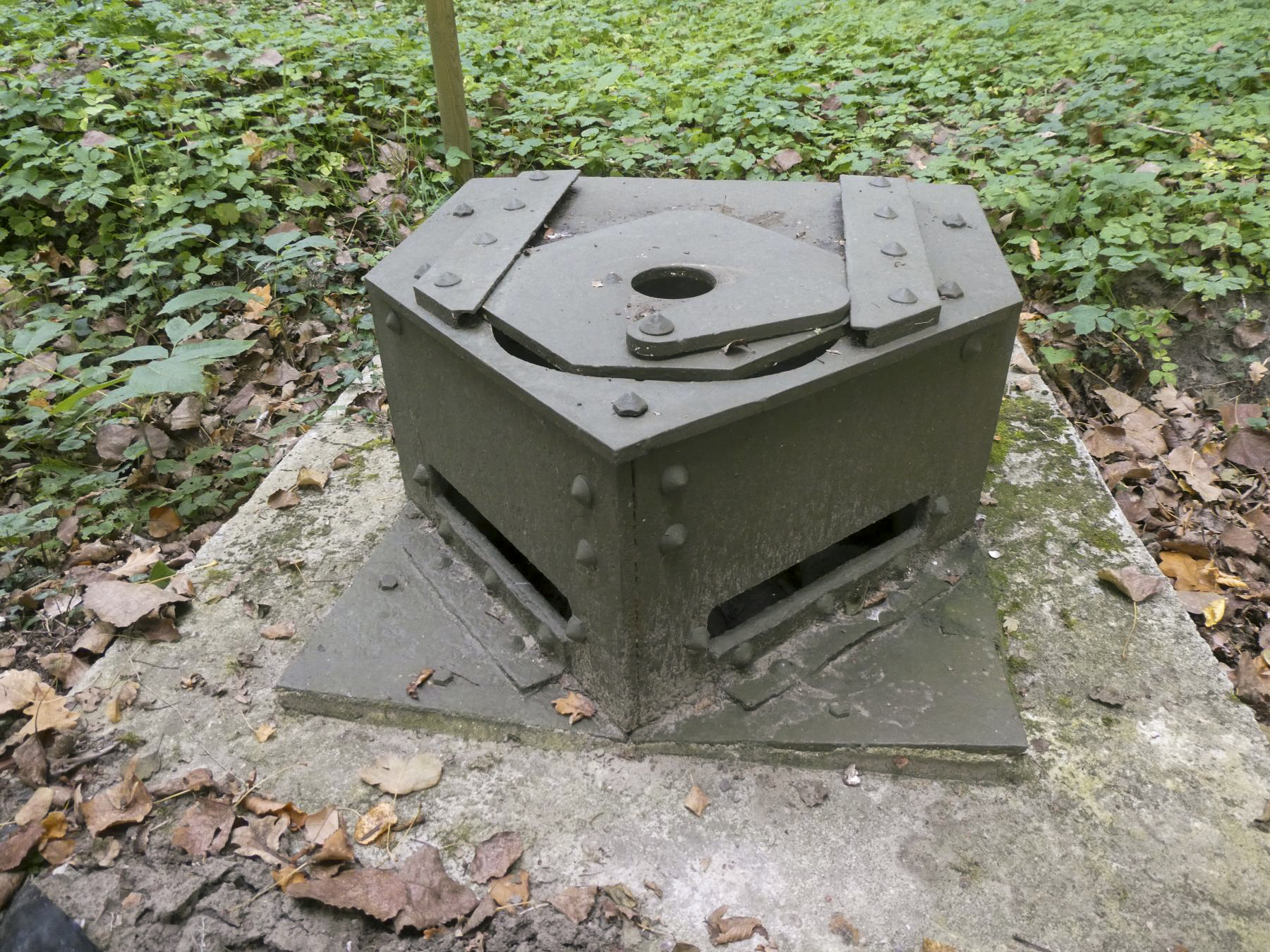

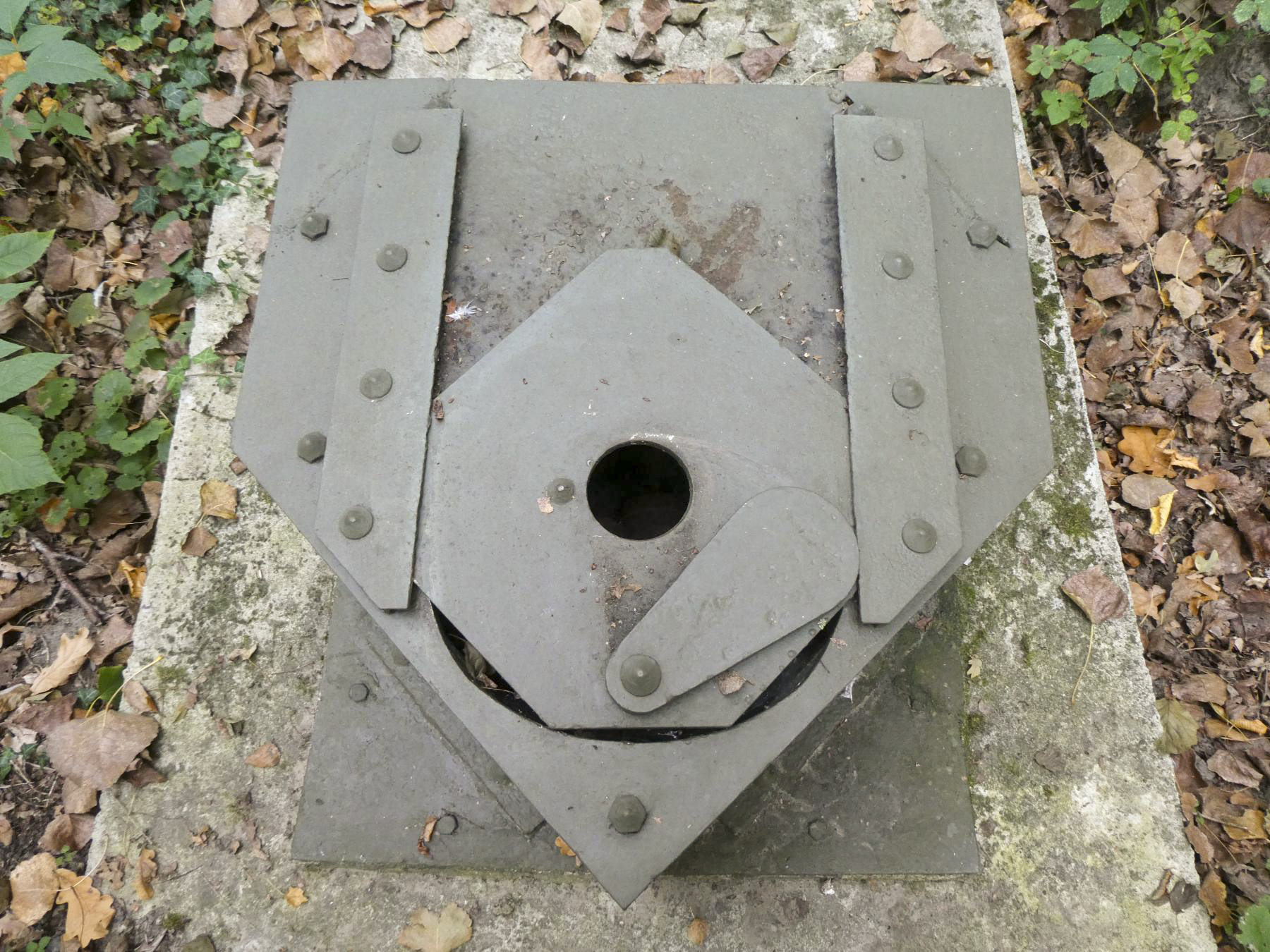

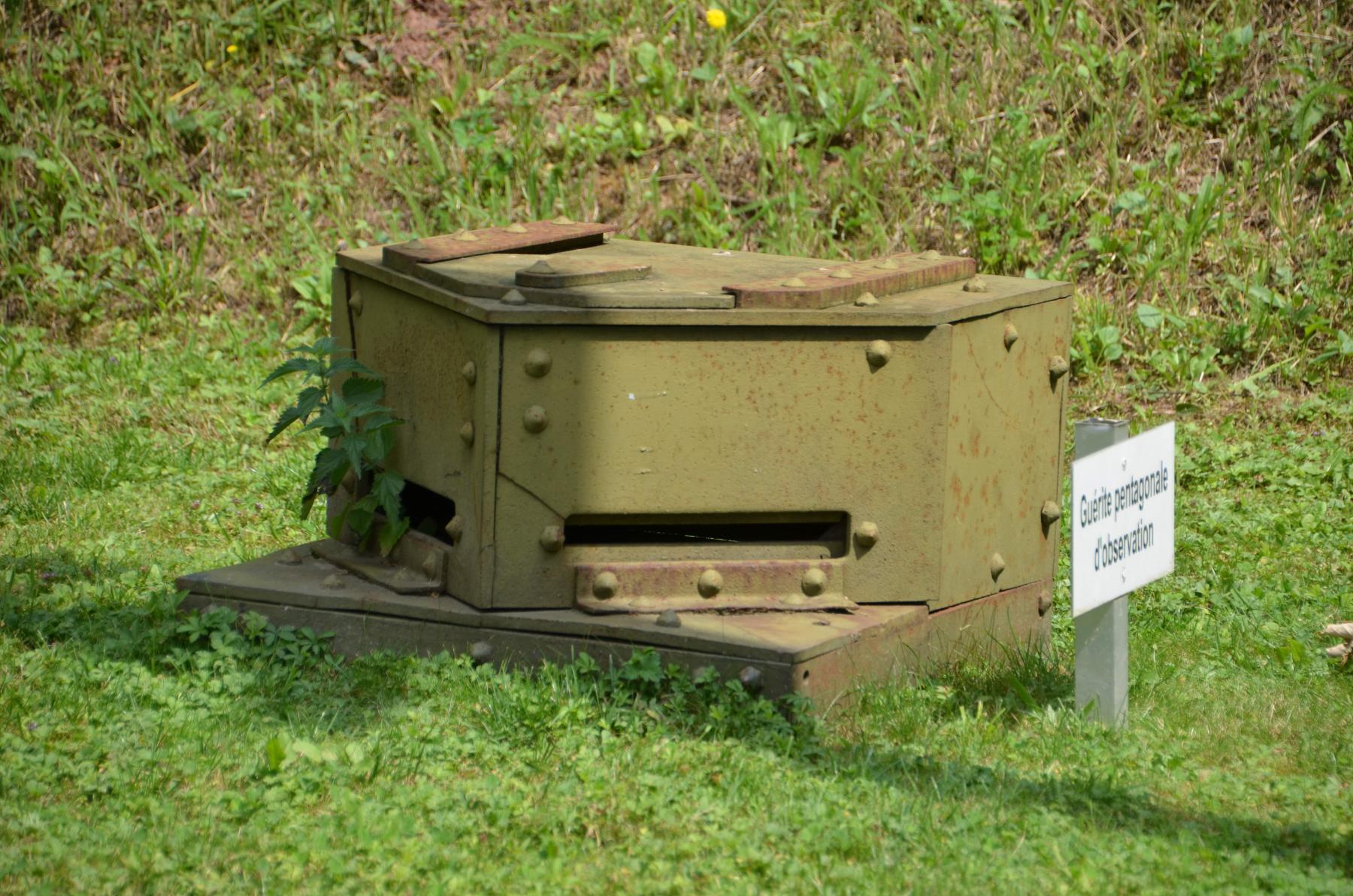

La guérite est composée d'un caisson de tôle de faible épaisseur (1,5mm) surmonté d'une tête pentagonale (prismatique) constituée de plaques de tôle épaisses de 20 mm assemblées par des équerres et des rivets et est dotée de deux fentes d'observation à 90 ° et d'un orifice pour binoculaire en partie haute obturé par un volet coulissant dans une glissière. Ce volet est lui même doté d'un trou permettant l'utilisation d'un périscope forme par un volet pivotant commandé depuis l'intérieur de la guérite.

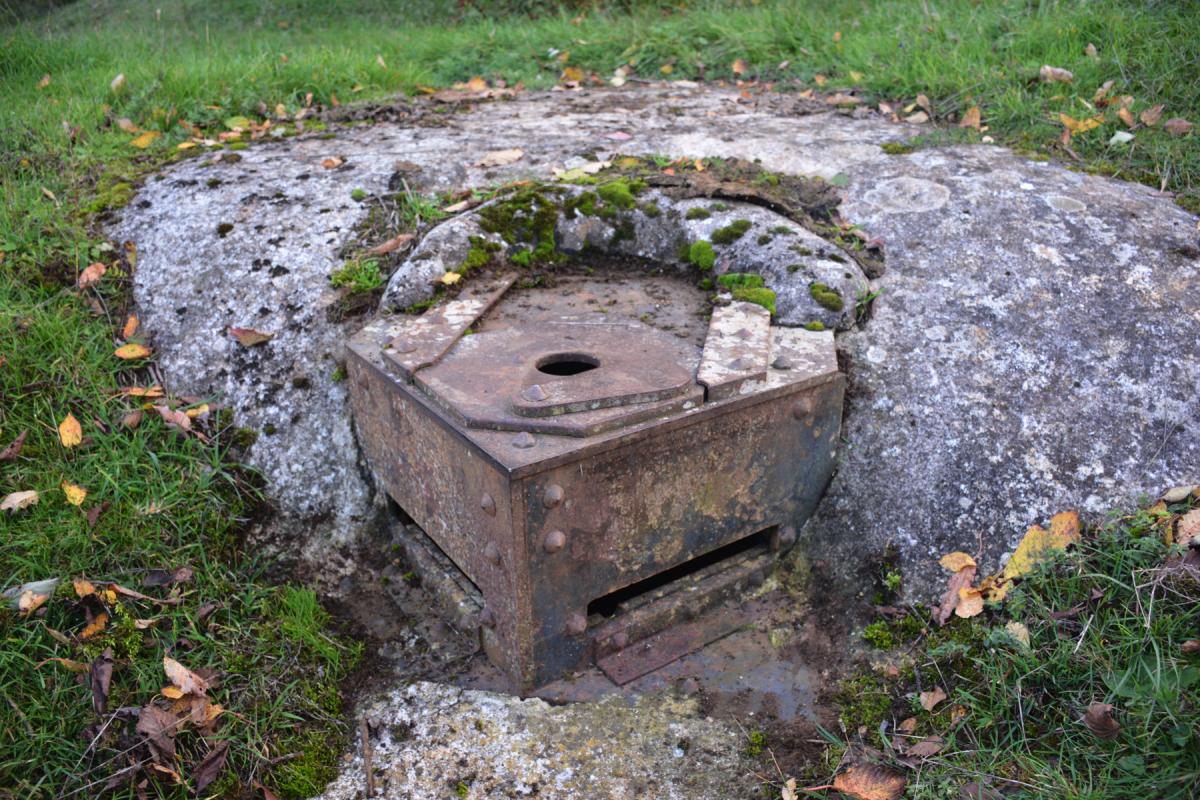

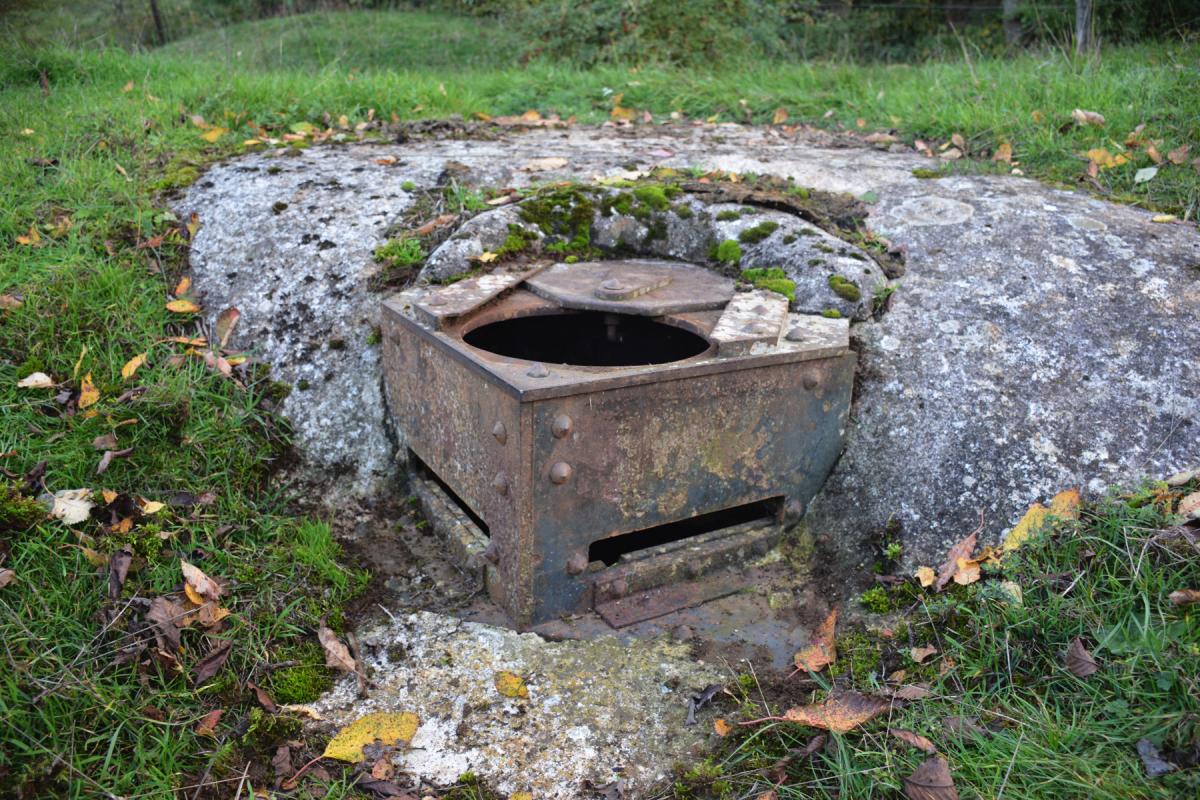

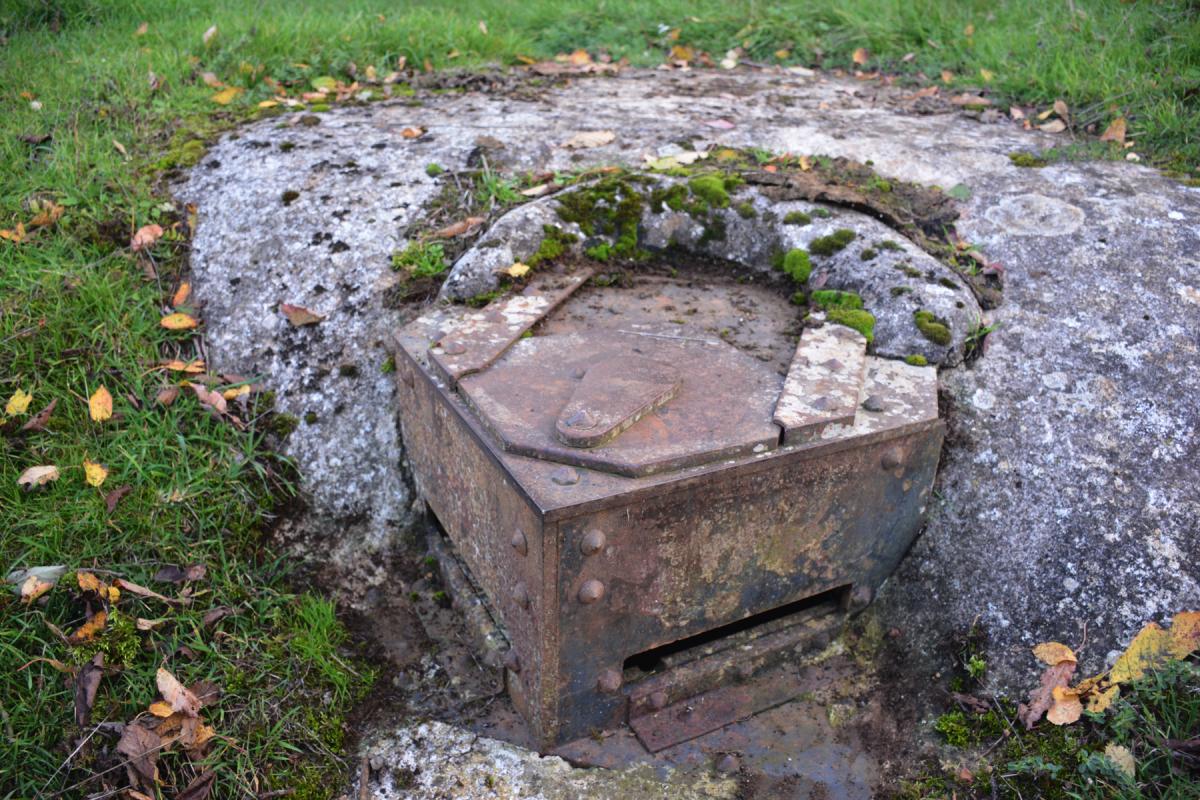

La guérite étant enfouie, seule dépasse du sol la tête prismatique .

L'observation pouvait se faire à l'oeuil nu ou grâce à la jumelle, un périscope ou une jumelle binoculaire 1916 ou 1917 en position périscopique.



Versions


Ce cuirassement a été délivré en deux versions:

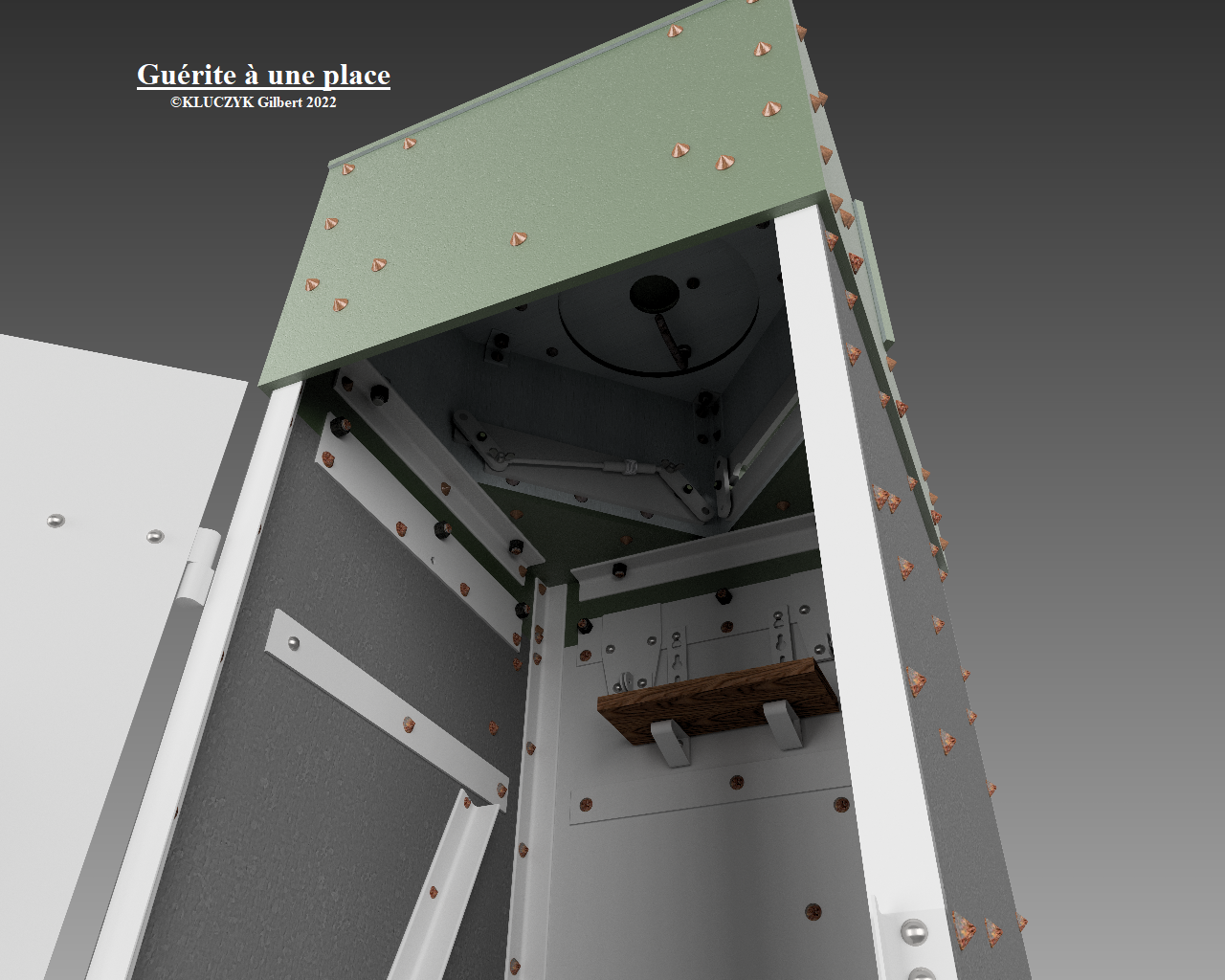

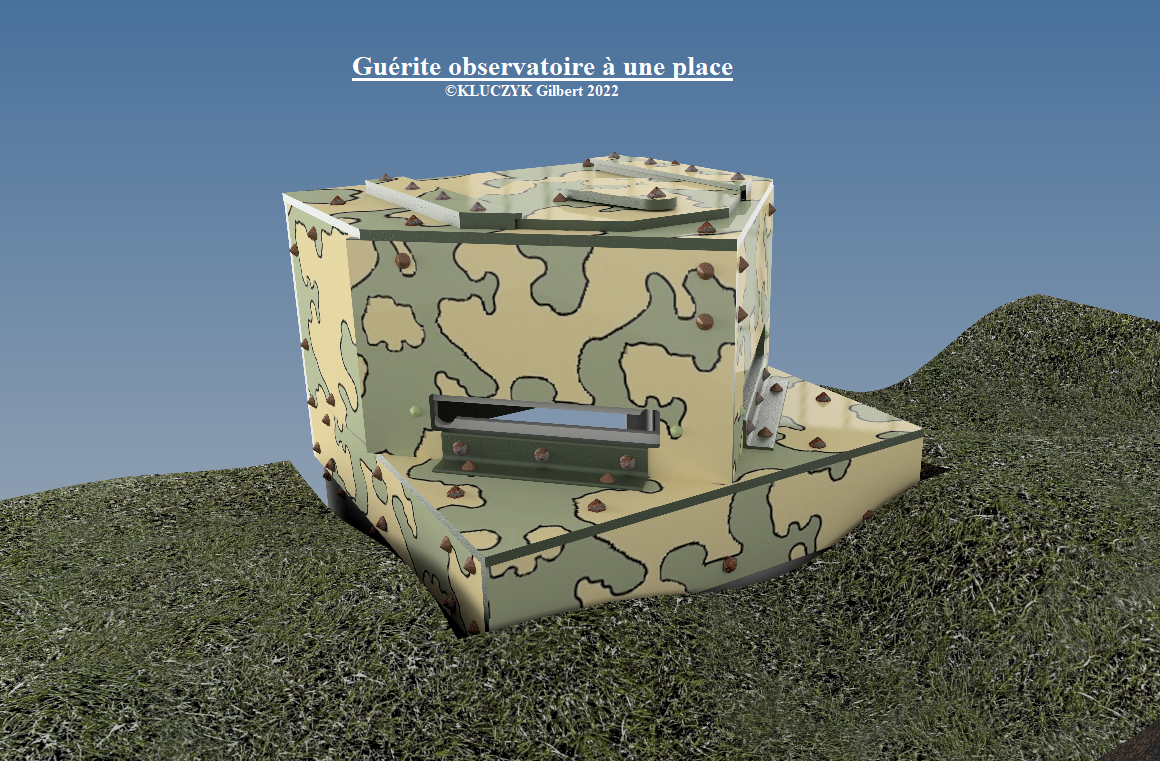

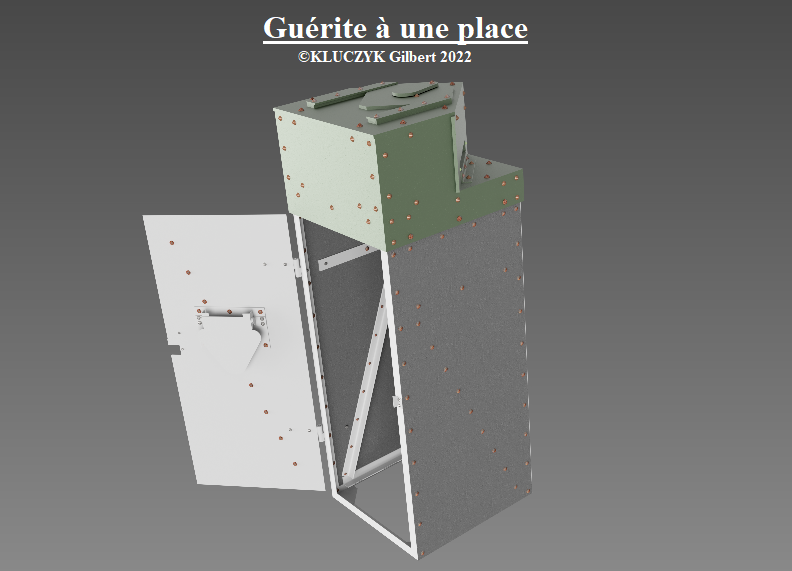

  • Version à une place

    Cette version est destinée à un observateur
    Hauteur 1,8m - Largeur 0,63 m - Profondeur 0,66 m

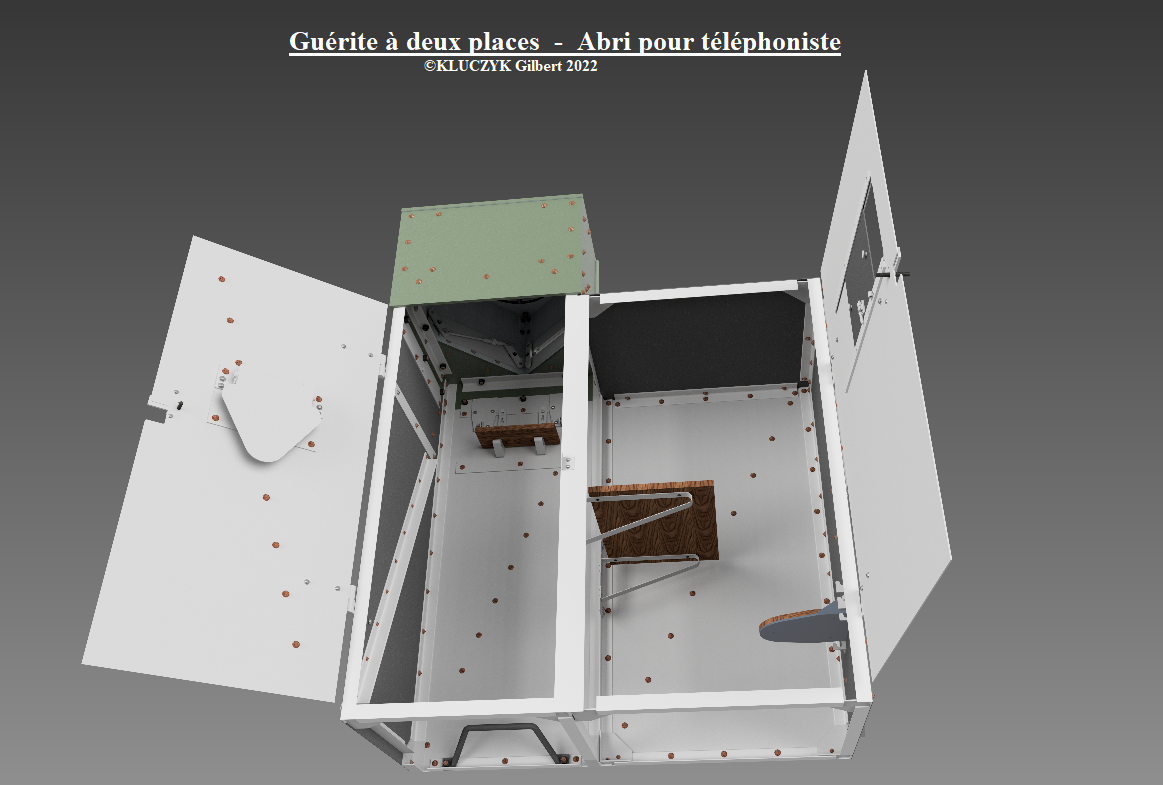

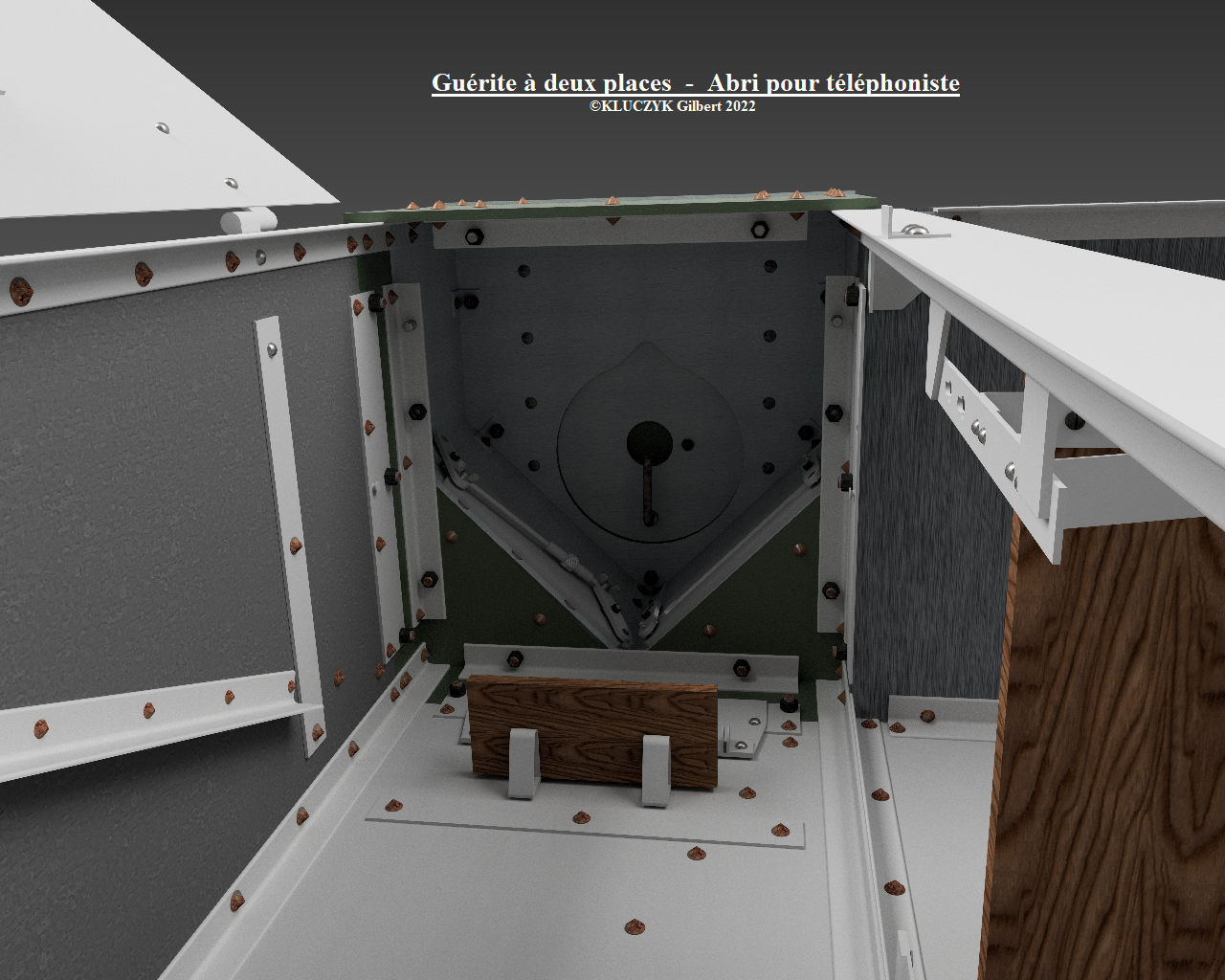

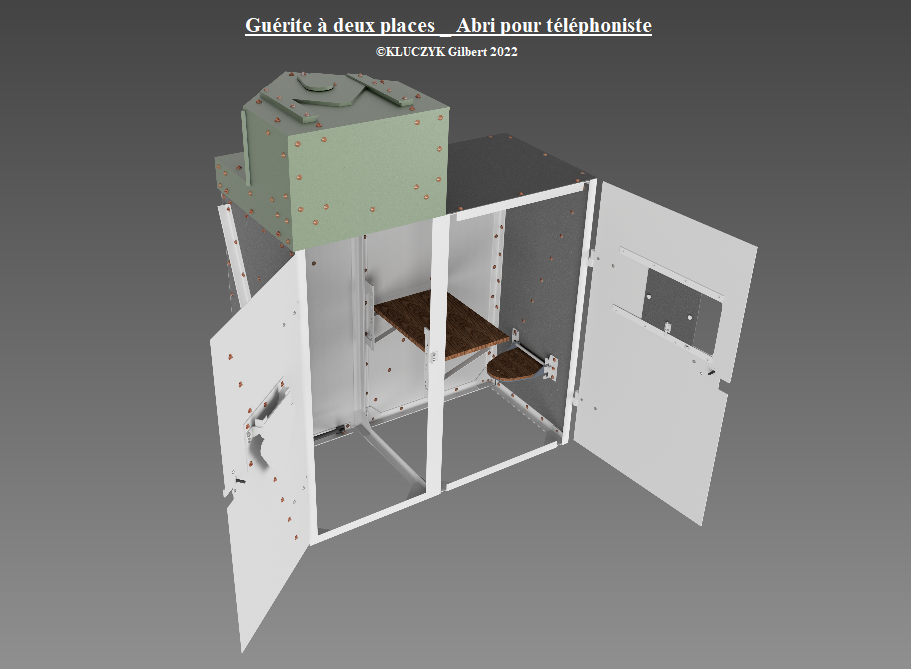

  • Version à deux places

    Version destinée à un observateur et un téléphoniste.
    Dimensions identiques à la version 1 place, avec l'abri du téléphoniste en plus
    Hauteur 1,40 m - Largeur 0,80m - Profondeur 0,80m
