Canon de 47 mm modèle 1902

(47 mle 1902)






Le canon de 47mm Hotchkiss modèle 1902 a été utilisé en tant qu'arme antichar sur la ligne Maginot dans la fortification de campagne. Il s’agit d'une version modernisée et rendue semi-automatique du canon de 47 mm Hotchkiss modèle 1885.

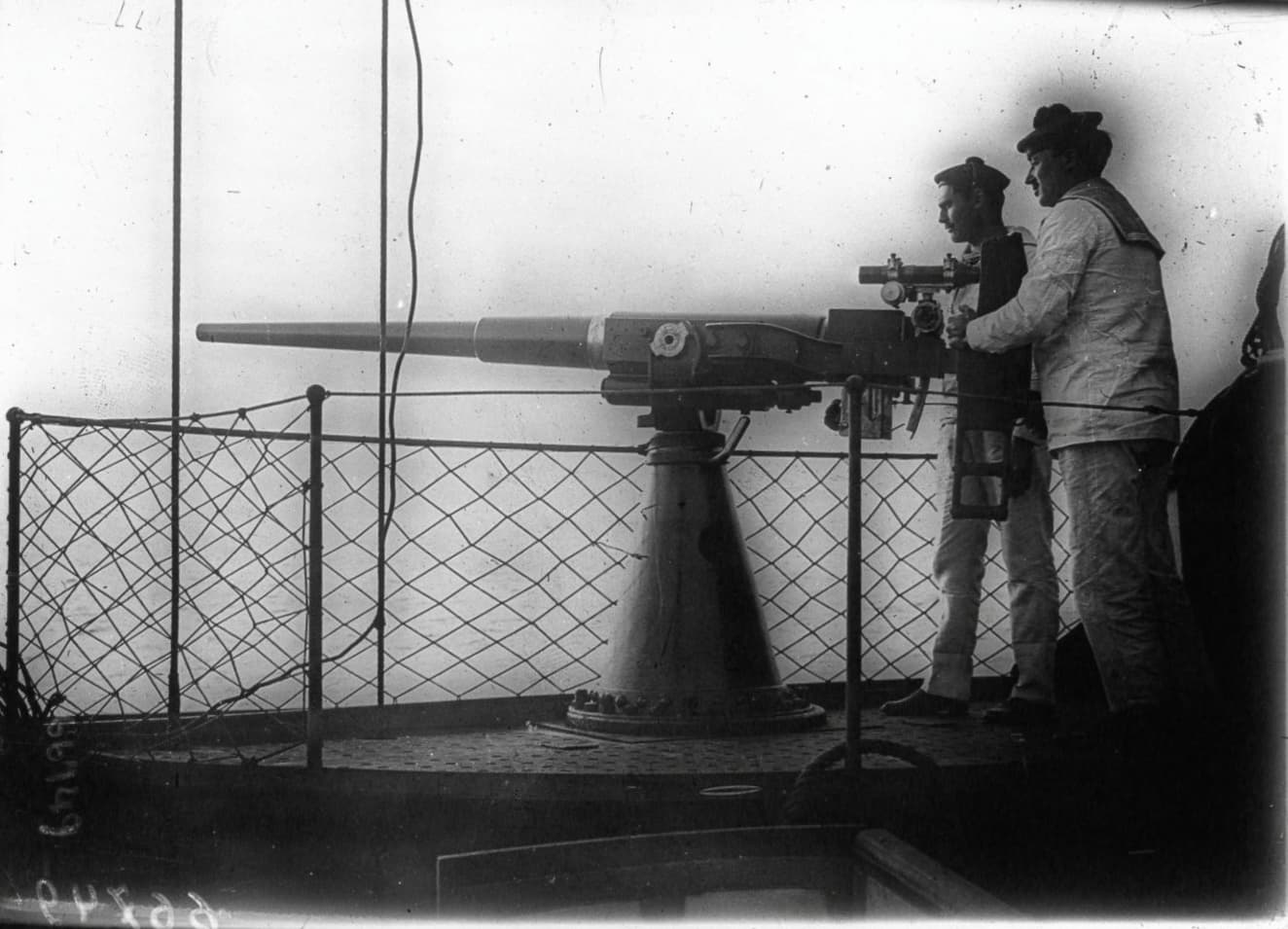

Cette arme initialement utilisée par la Marine française sur ses navires a été réformée en 1933 du fait de l'évolution des blindage pour être remplacée par un matériel plus performant. Le ministère de la Marine à proposé alors de céder à titre gratuit au ministère de la Guerre ces canons et leurs munitions ne lui étaient plus d'aucune utilité, ce qui sera dans un premier temps "réservé" par ce dernier du fait du développement prévu du canon antichar de campagne sur roues de 47mm modèle 1937. Une plateforme métallique spéciale pour permettre l'ancrage de la pièce dans le sol est développée néanmoins fin 1933 par un officier du Parc de Génie de Belfort. Cette plateforme prototype "Belfort" est construite durant l'été 1934 au camp de Suippes, puis testée avec succès à Bourges en octobre 1934. Une première commande de 250 plateformes est immédiatement lancée, suivi d'une seconde de 110 supplémentaires.

Les études du nouveau matériel de 47mm ayant pris un retard conséquent (Ce canon ne sera jamais livré, ni la trémie 47B qui lui était dédiée), les 47mm de marine seront finalement utilisés à partir de 1935 comme arme antichar dans la fortification de campagne.

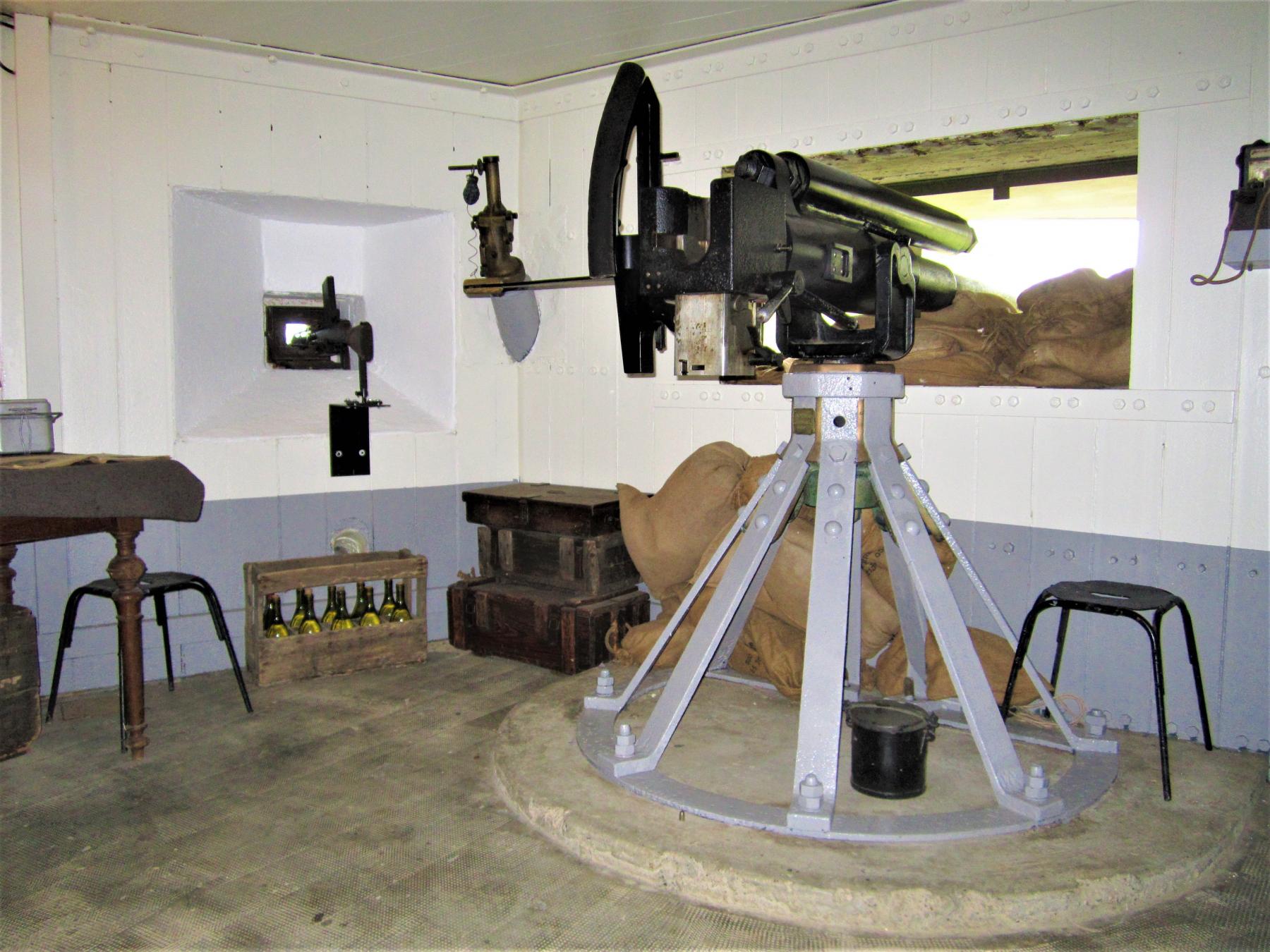

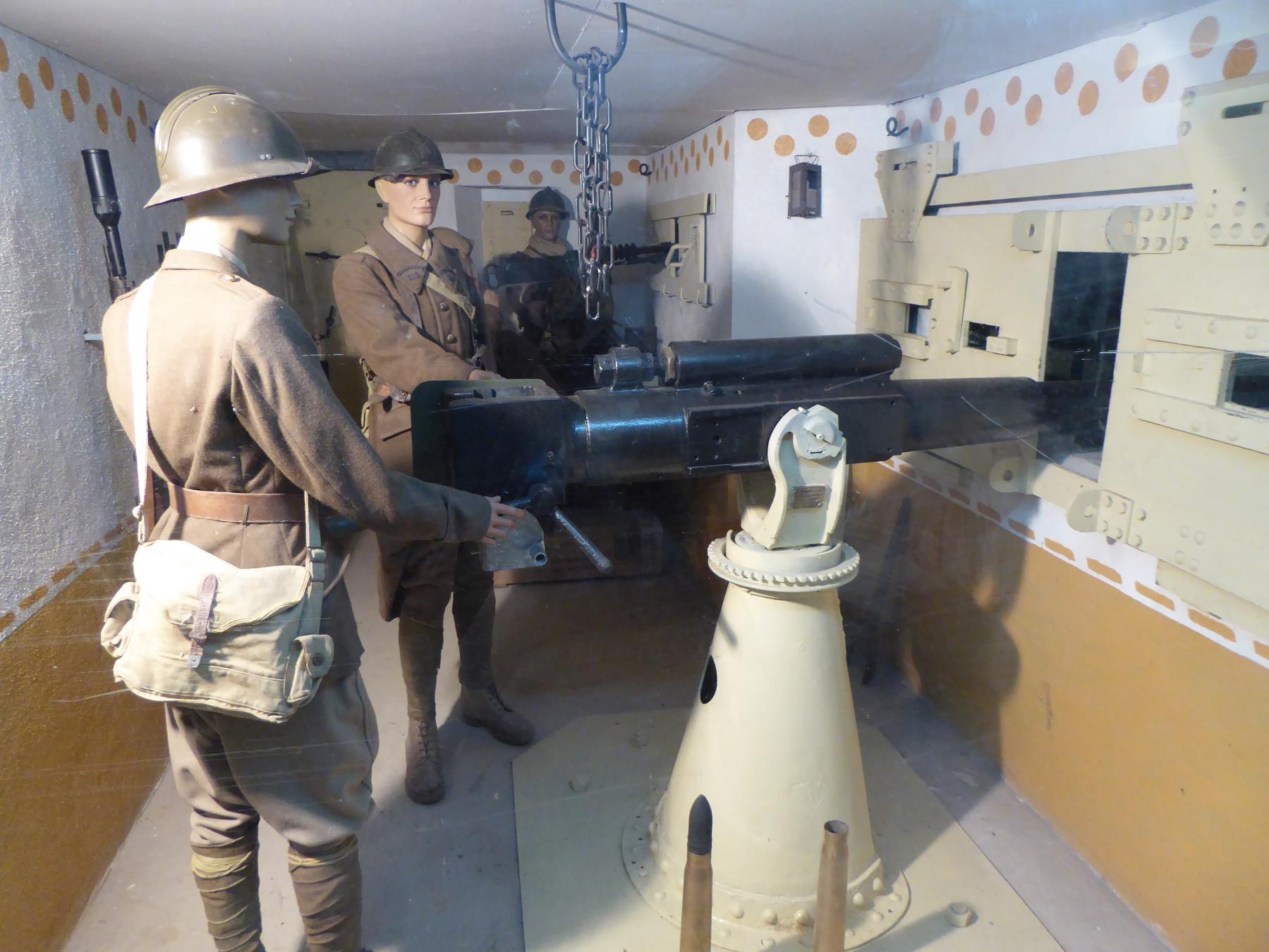

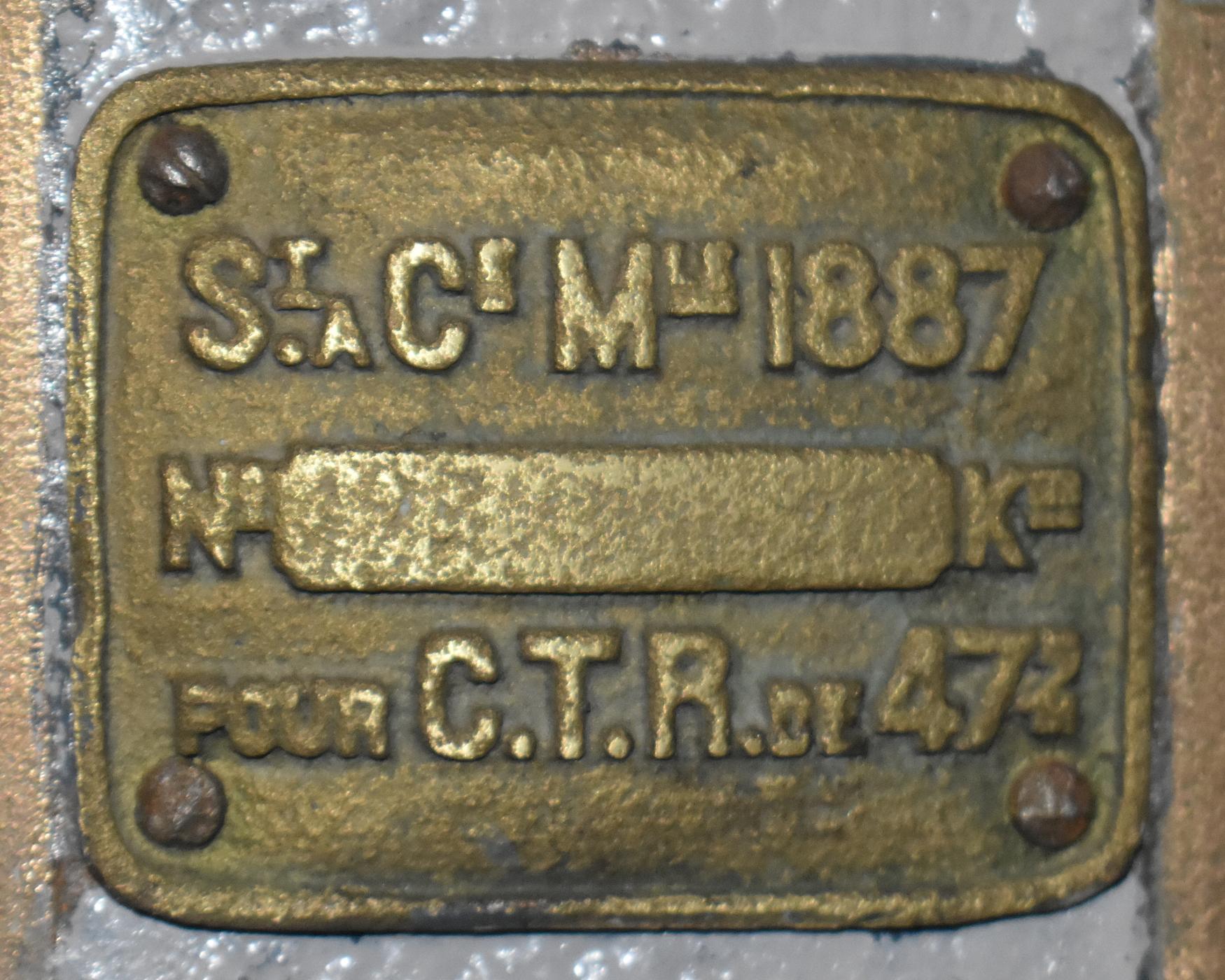

Le canon de marine modèle 1902 sera réutilisé dans les blockhaus MOM ou les coupoles pour canon de certains secteurs, monté sur affut crinoline modèle 1887 ou sur affut à chandelier1. L'embrasure n'est protégée que par un simple volet blindé roulant, aucune trémie spécifique n'étant prévue pour ce matériel dont on pensait l'utilisation provisoire.

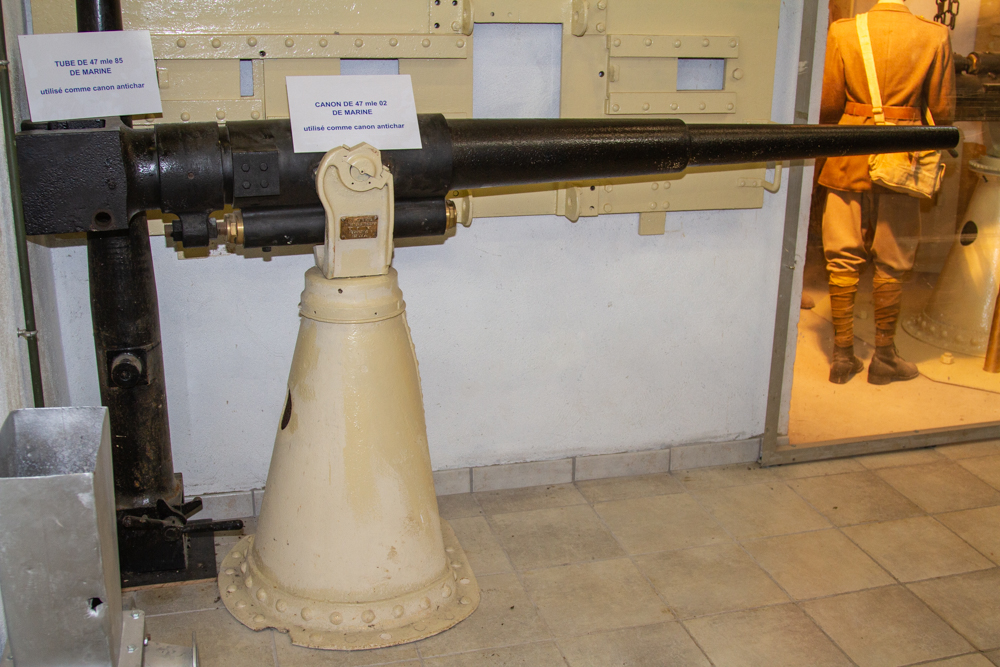

Canon de 47 mm modèle 1902 sur affut Canon de 47mm de marine modèle 1902 sur affut marine

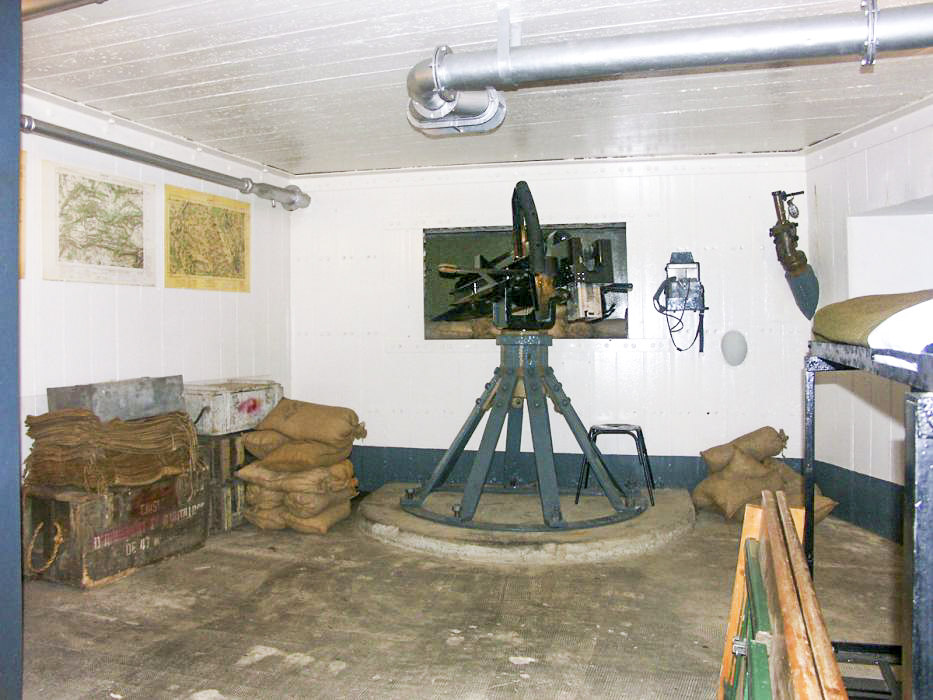

Ces matériels seront sabotés sur place en juin 1940 lors du retrait des troupes d'intervalle. Un exemplaire restauré monté sur affut mle 1887 est aujourd'hui (2015) visible dans le blockhaus STG d' ASCHENBACH .


Photo ou document 99419 non trouvé


Caractéristiques

  • Calibre : 47 mm

  • Longueur du tube: 50 calibres soit 2,35m

  • Rayures : 20 à droite

  • Angle maximum de tir: 35°

  • Angle de pointage vertical : +20°, -20°

  • Effort de recul : 5,2 tonnes

  • Recul : max. 120 mm

  • Affût : Modèle 1905-16

  • Poids du matériel : 751kg??

    • Canon : 338kg

    • Affût : 413kg

  • Cadence de tir maximale : 30cps/mn

  • Portée maximale : Selon projectile utilisé



Variantes

Le canon de 47 modèle 1902 été produit en plusieurs versions (type A, B, C et D) se différenciant principalement par l'aspect et le positionnement de l'ensemble frein et récupérateur, en exemple le 47mm mle 1902 modifié 1915 doté d'un long frein au dessus du canon (1560mm environ). Un document joint à cette page en donne un aperçu


Munitions :

Le canon de 47 mm mle 1902 tire les munitions suivantes :


  • Cartouche à obus mle 1888 M (Munition d'exercice)

  • Obus de rupture mle 1892 G

  • Obus de rupture acier mle 1911 G (2 kg)



Ces munitions sont détaillées dans la page Munitions de 47 utilisées dans la fortification


Déploiement

Du fait des munitions différentes utilisées par les canons de 47 modèles 1885 et 1902 livrés par la Marine, ceux ci seront affectés à des secteurs fortifiés différents pour des raisons logistiques liées à l’approvisionnement en munitions et éviter toute erreur lors de l'utilisation de l'arme.

Ce sont finalement 113 canons de 47mm modèle 1902 qui seront récupérés et utilisés en antichar dans la fortification de campagne. Il seront mis en dotation suivant la répartition suivante:


  • 6° Région Militaire (Metz-Ouest, secteurs fortifiés de Crusnes et de Thionville) : 81 canons mle 1902;

  • 7° Région Militaire (Besançon) : 2 canons mle 1902 (Casemate de Knoeringue Sud-Est);

  • 20° Région Militaire (Nancy) : 30 canons mle 1902








(1) Étant muni d'un frein de recul, ce canon peut indifféremment se monter sur les deux types de supports. L'affut chandelier existe en plusieurs versions.





Sources :

basart,
clausuchronia....
