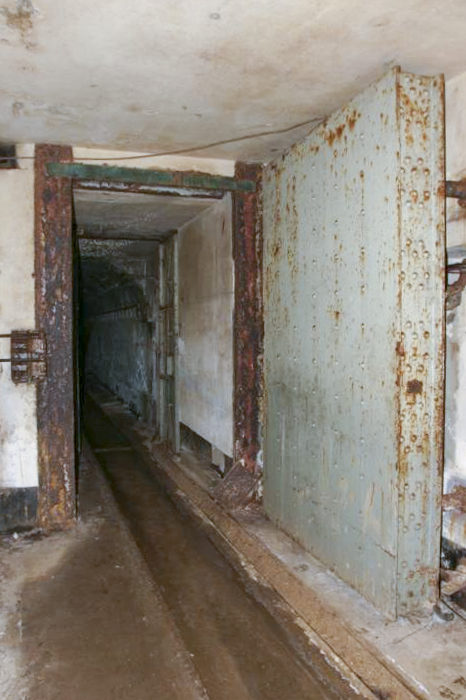

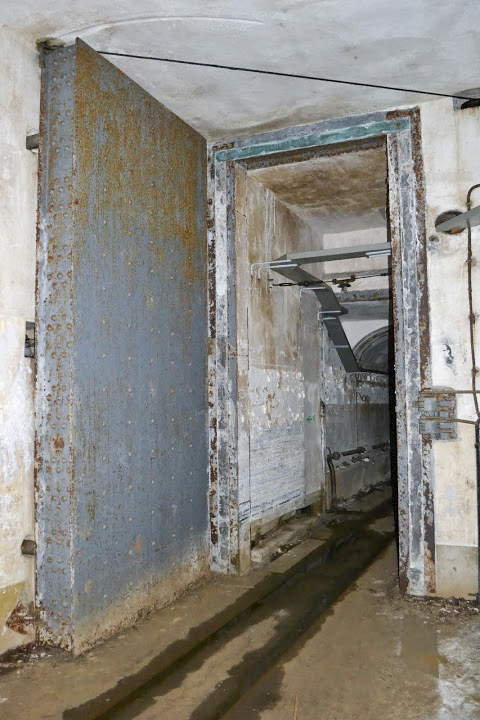

Dispositif d'obturation (Porte pare-souffle)

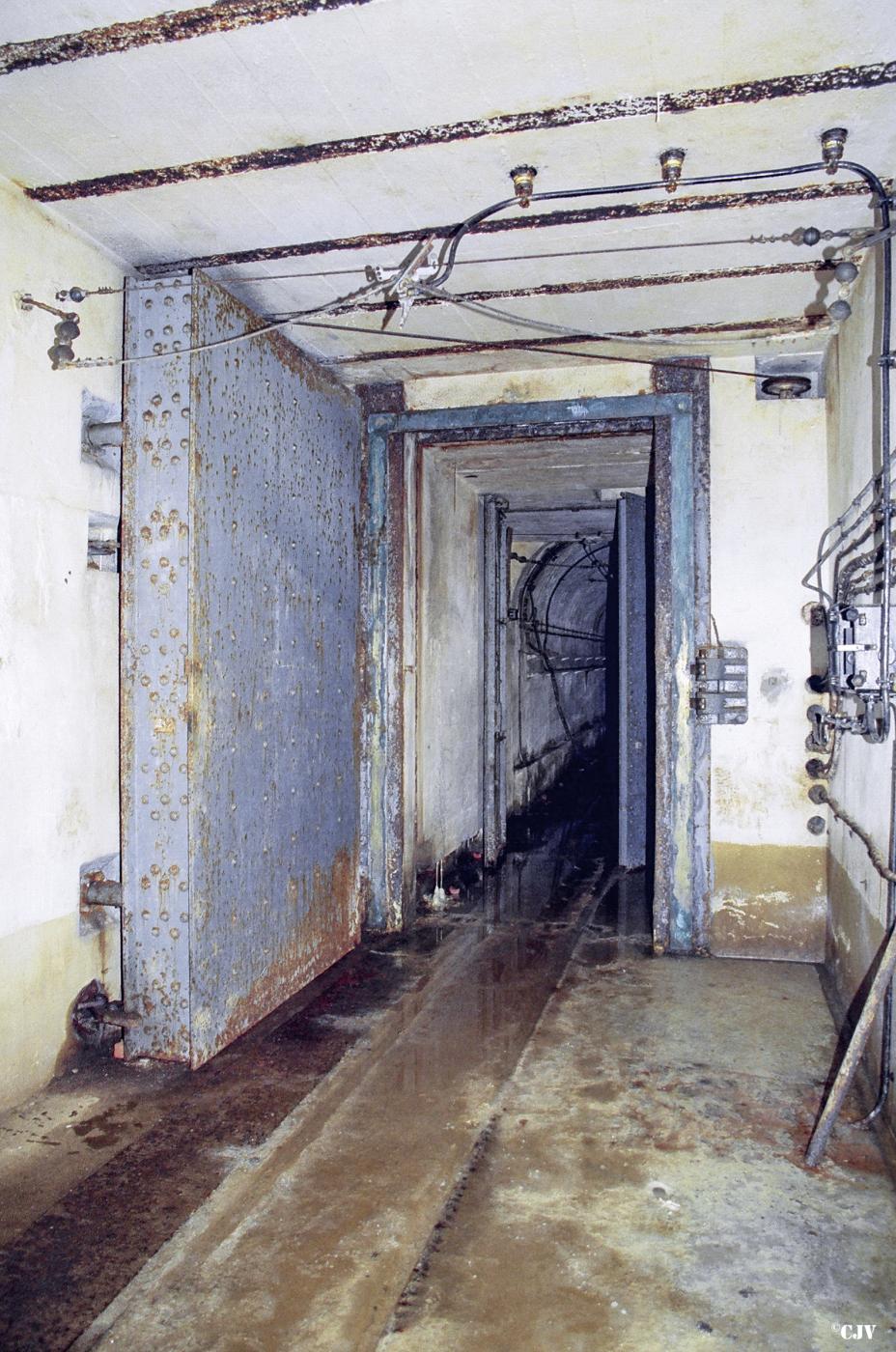

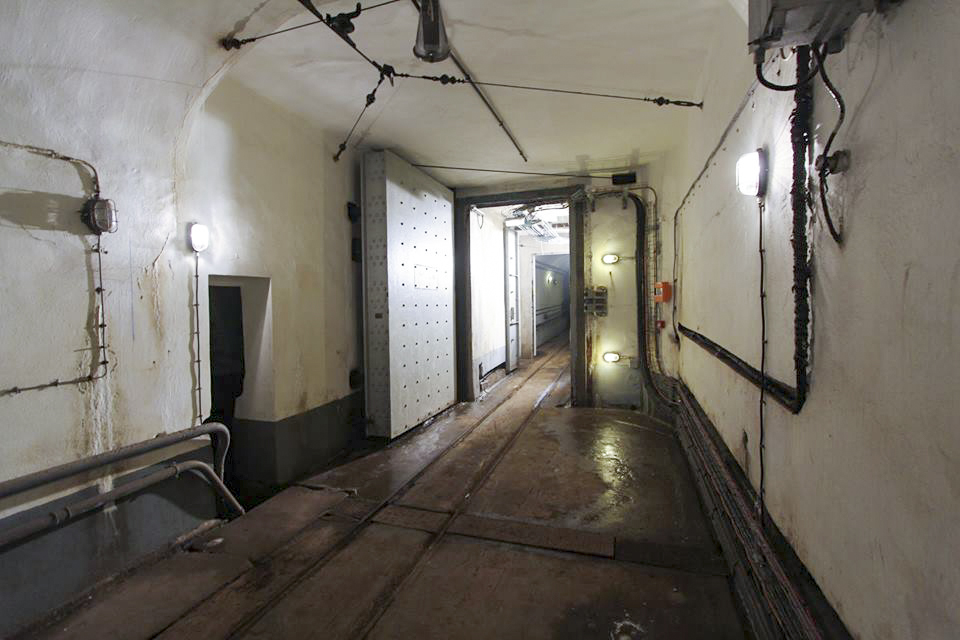

Lorsqu'il existe un magasin central à munitions (M1) dans l'ouvrage, une porte blindée spéciale permettant l'isolement des œuvres vives de l'ouvrage est installée entre le magasin M1 et le reste des installations souterraines.

Cette porte est d'une masse / inertie et résistance suffisante pour encaisser le souffle de l'explosion éventuelle du M1. Ce dispositif se compose d'une porte pivotante de 7 à 8 tonnes composée d'un caisson en acier d'une épaisseur de 32 cm rempli de béton.

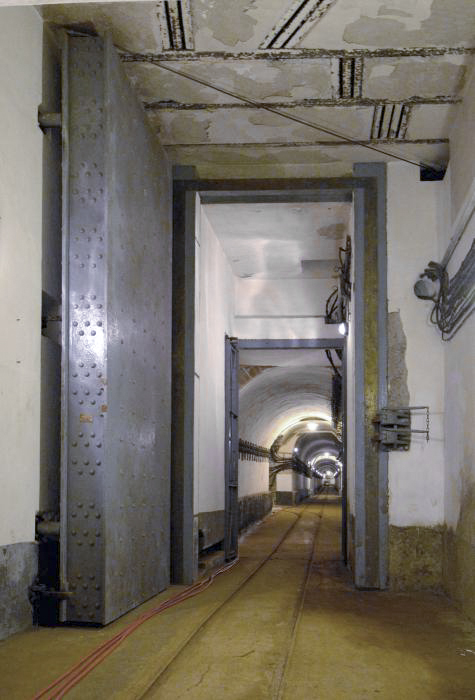

En position fermée, cette porte monumentale repose et prend appui contre le génie-civil de la galerie principale, lui-même renforcé par des profilés type I en acier et un important massif en béton derrière, faisant masse de sorte à pouvoir résister jusqu'à 30 bars de pression (environ 30 fois la pression atmosphérique) de l'onde de choc.



Selon la taille de la galerie principale (et donc de l'ouvrage), ces dispositifs existaient en hauteurs allant de 3 à 4 mètres, pour une largeur fixe de 1,93 mètres laissant un passage libre de 1,50m de largeur au niveau du dormant.
Ils étaient éventuellement doublés côté intérieur de l'ouvrage par une porte étanche aux gaz.

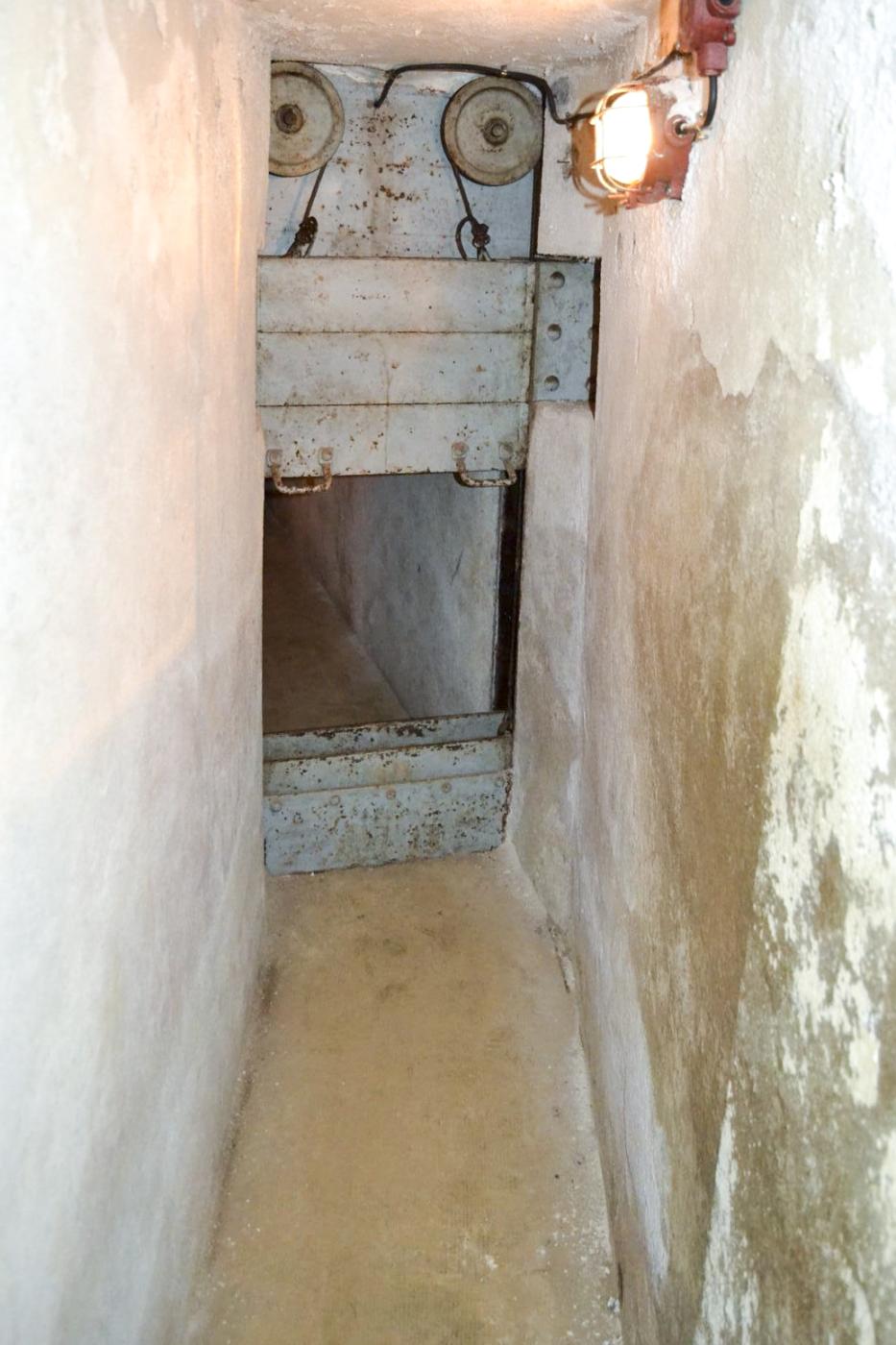

Une galerie piétonne, elle-même fermée par des portes étanches au gaz, permettait de contourner à pied le dispositif en position "fermé".

Afin de limiter la pression exercée sur cette porte en cas d'explosion du M1, la galerie le desservant se raccordait sur la galerie principale par une bifurcation en Y orientée vers l'entrée munitions, permettant ainsi d'orienter les effets vers cette dernière et non vers l'avant de l'ouvrage.

De plus, l'éloignement du dispositif par rapport au magasin à munitions était calculé afin d'éviter que le stationnement de rames en manœuvre à proximité du M1 ne gêne pas la fermeture.

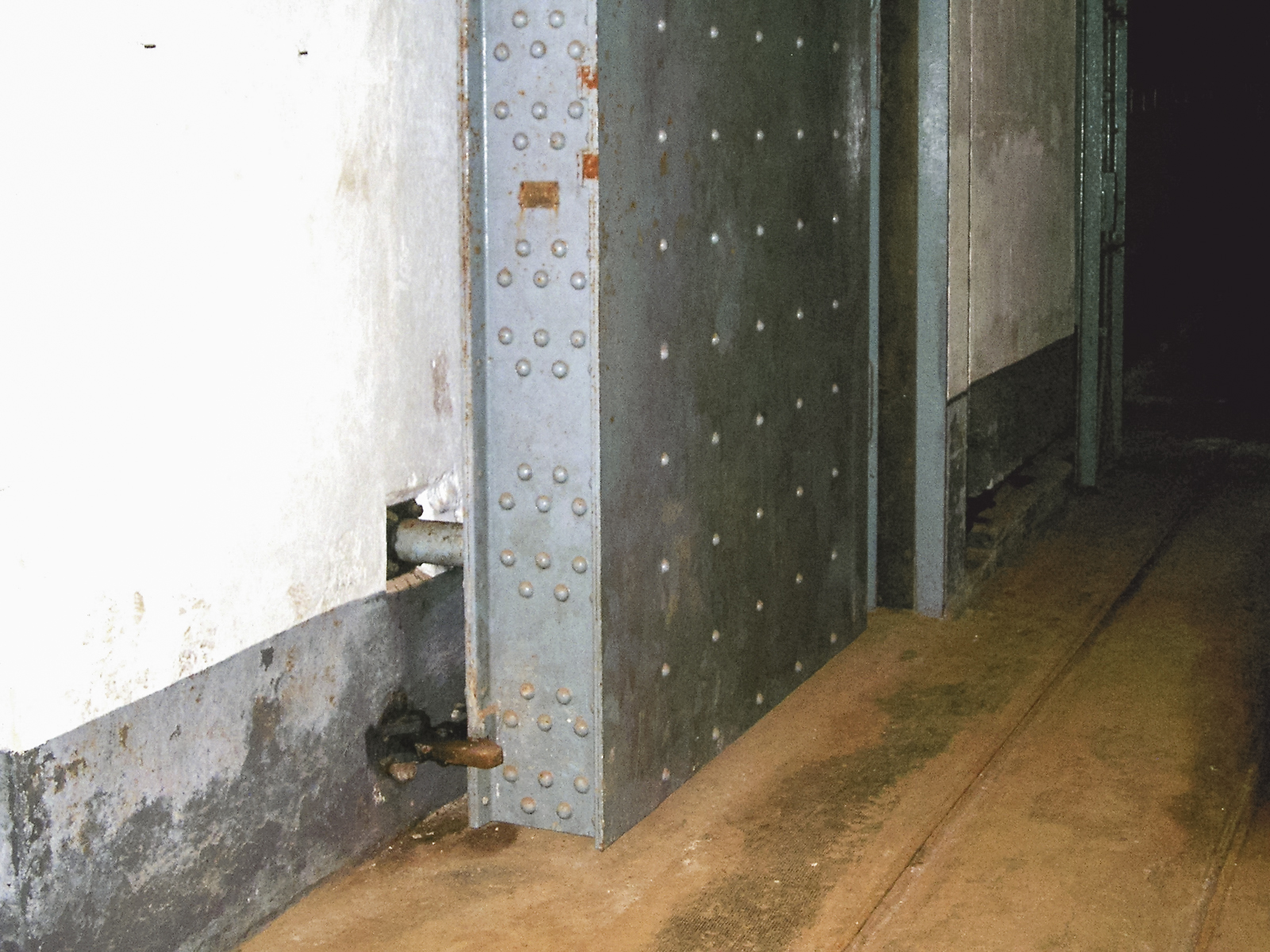

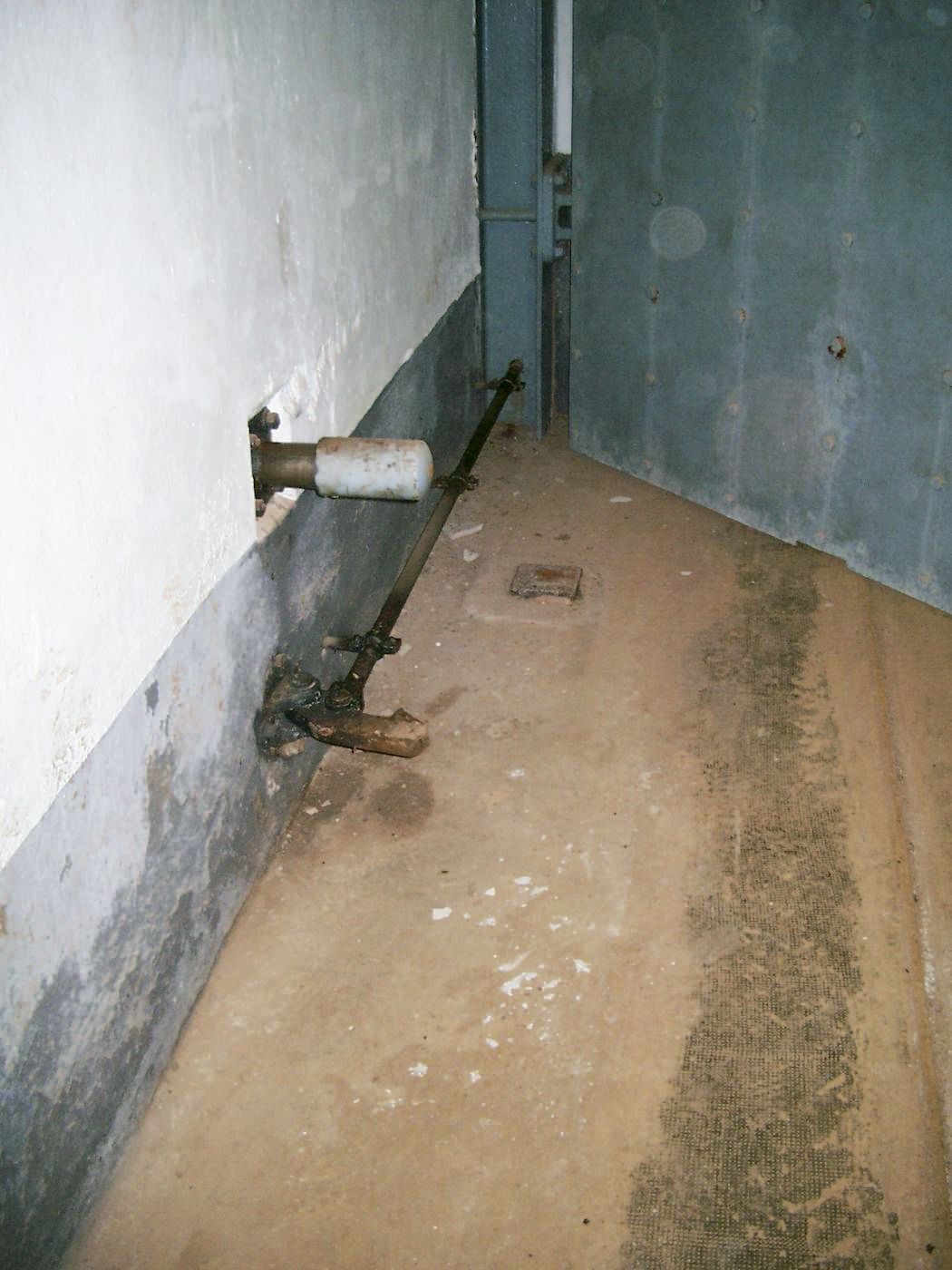

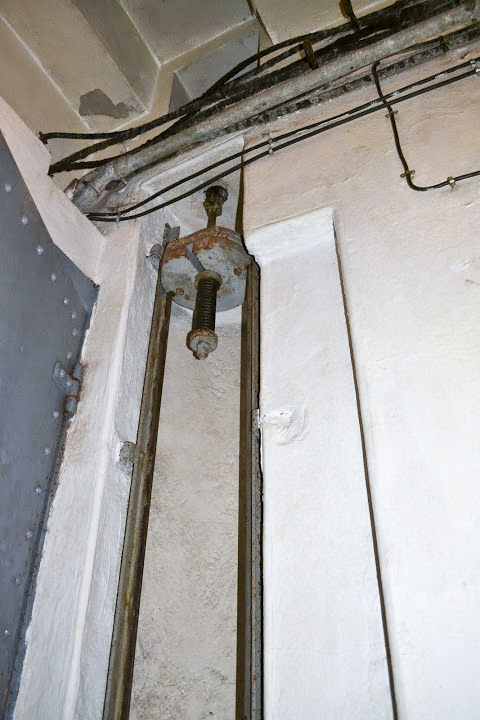

La porte était maintenue en position ouverte de façon permanente, bloquée par un loquet et mise en tension mécanique par une paire de butées à ressort. Un contrepoids exerçait une force permanente sur la porte, la rappelant vers la position fermée.

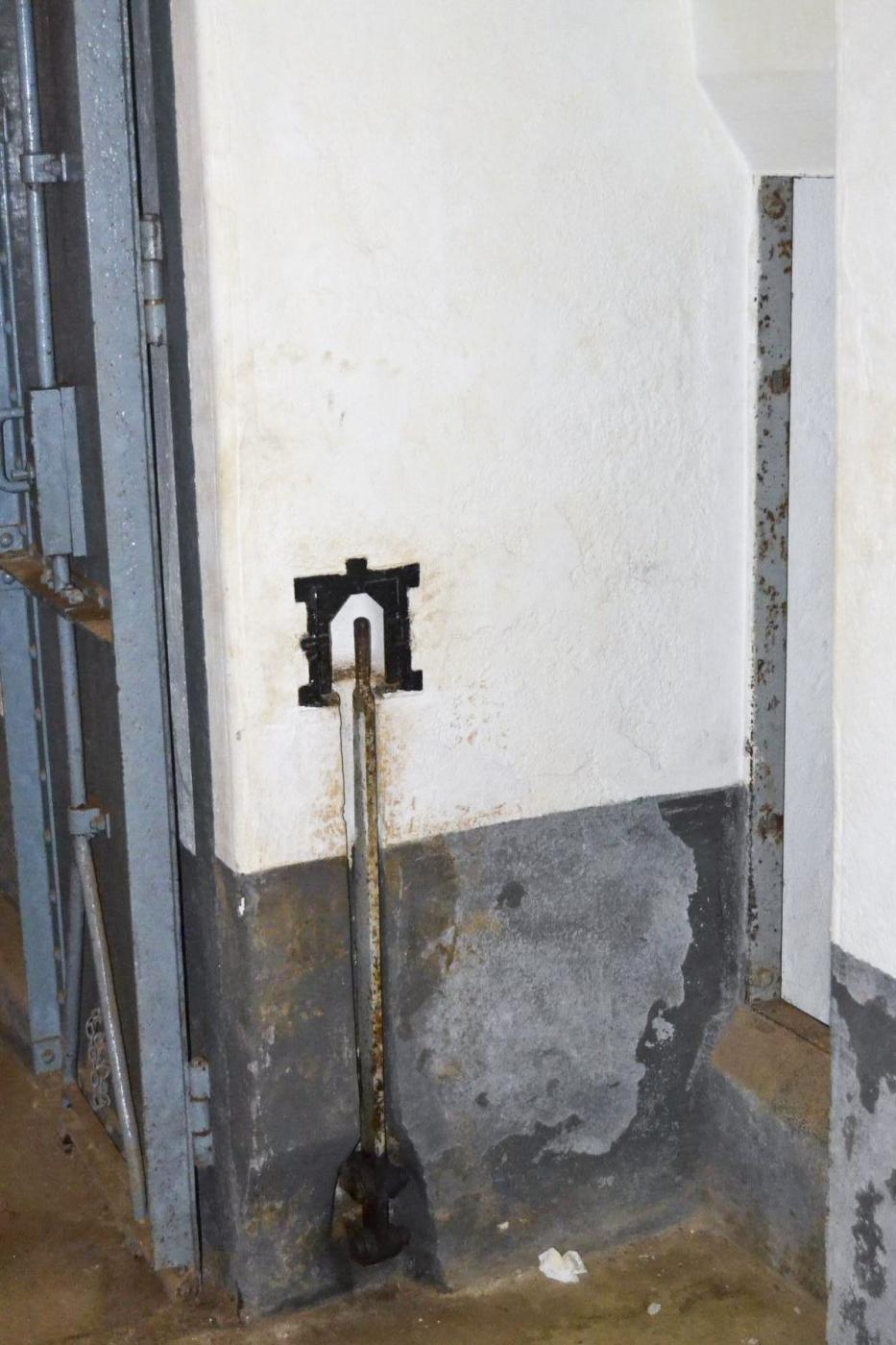

En cas d'incendie ou de risque d'explosion dans le magasin M1 , il suffisait simplement d'actionner le levier de déverrouillage du loquet pour libérer la porte. Celle-ci, poussée dans un premier temps par l'impulsion des butées à ressort puis tirée par le contrepoids, pivotait rapidement en position fermée.
Quelques secondes suffisaient en principe pour obturer la galerie et isoler les avants et le casernement des effets d'une éventuelle explosion au magasin M1.


Une fois la porte arrivée en butée sur le dormant, un double loquet la verrouillait en position fermée.

Photo ou document 139903 non trouvé

La réouverture de la porte se faisait au moyen du treuil manuel placé dans la galerie piétonne de contournement.

Fabrication

1 - Il semble que ce dispositif corresponde à l'obturation de la galerie annexe, à confirmer
