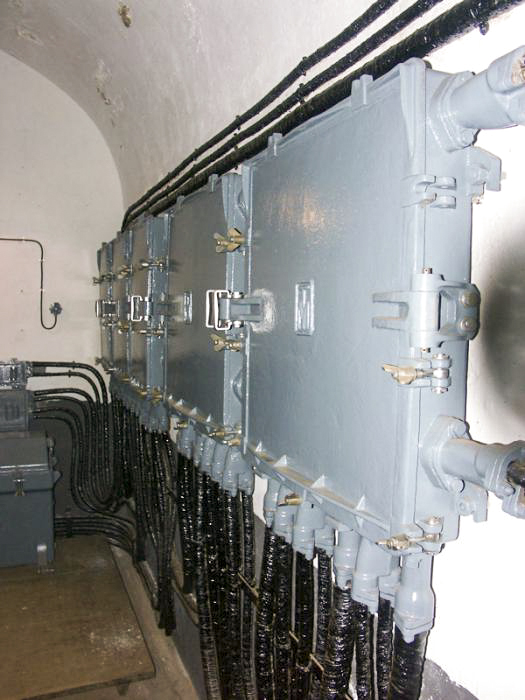

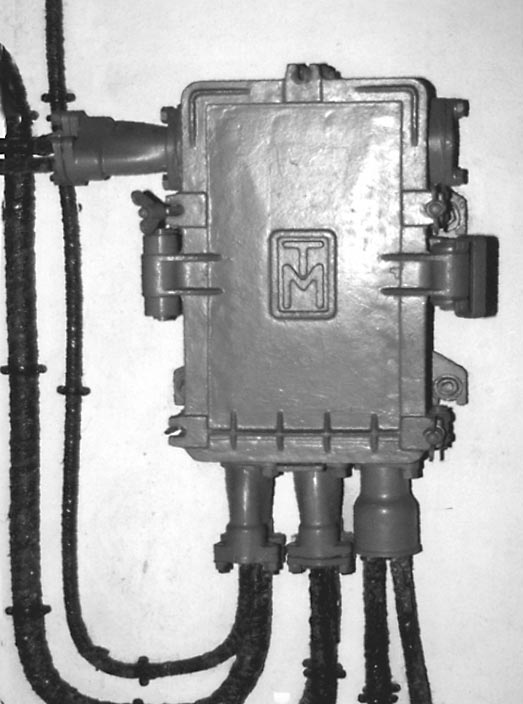

Ouvrage du Galgenberg - Central principal Les boites de coupure sont constituées d'un boitier et d'une porte en fonte moulée. Le boitier est doté en partie basse et sur ses côtés d'ouvertures sur lesquelles se montent soit des presse-étoupes permettent l'entrée des câbles, soit des tubulures reliant les boites entre elles lorsqu'elles sont assemblées pour former un répartiteur. Lorsqu'elles sont inutilisées, ces ouvertures sont obturées par un couvercle boulonné. Des joints placés au niveau de la porte et des tubulures d'entrée de câble garantissent l'étanchéité du coffret.
Le coffret est boulonné au mur ou sur une structure métallique grâce à des pattes de fixation extérieures. Ce tableau donne l'empattement exact des fixations des différents boitiers constituant les matériels de téléphonie modèle TM 32
L'intérieur du coffret est doté de bossages moulés permettant la fixation des réglettes de conjoncteurs rapides et des guide-fils destinés à maintenir le câblage en place.

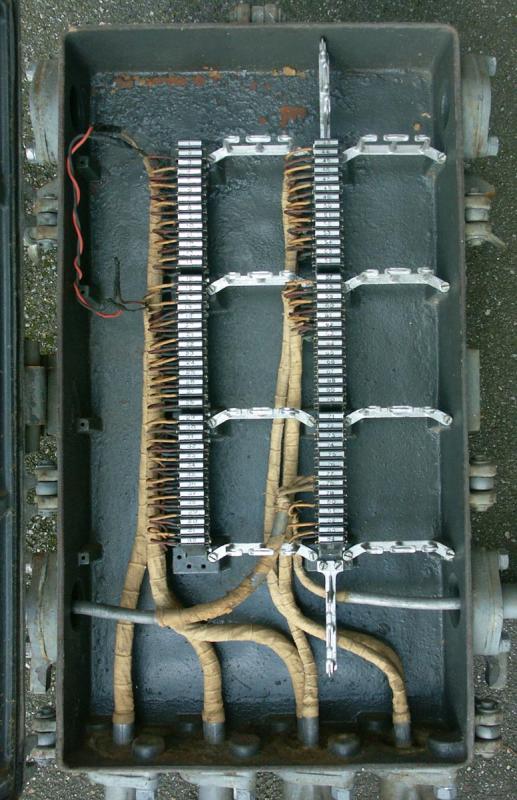

Intérieur d'une boite de coupure type 3Les réglettes mise en place dans les boites de coupure TM32 sont équipées d'un ingénieux système de conjoncteurs rapides permettant la réalisation rapide des bouclages à réaliser ainsi que leur modification sans nécessiter d'outil spécifique.

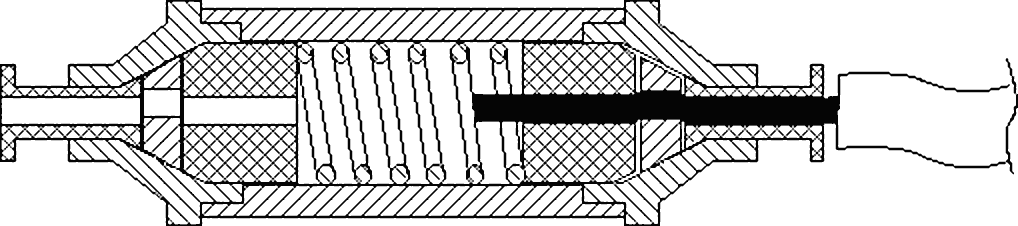

Conjoncteur rapide utilisé dans les matériels TM 32 Le schéma ci-dessus donne une représentation d’un conjoncteur équipant les réglettes des répartiteurs .
Du côté gauche aucun fil n’est inséré , les deux troncs de cône sont repoussés par le ressort central. Remarquer que le tronc de cône intermédiaire est percé d’un trou décalé par rapport à son axe.
Du côté droit , un fil est inséré et est retenu en position par déformation sous l’action du ressort central et des perçages désaxés des troncs de cône . Il suffira d’appuyer sur la collerette pour pouvoir retirer le fil, le tronc de cône central pouvant alors jouer librement et axer son perçage avec ceux de la collerette et du premier tronc de cône , libérant ainsi le fil conducteur.

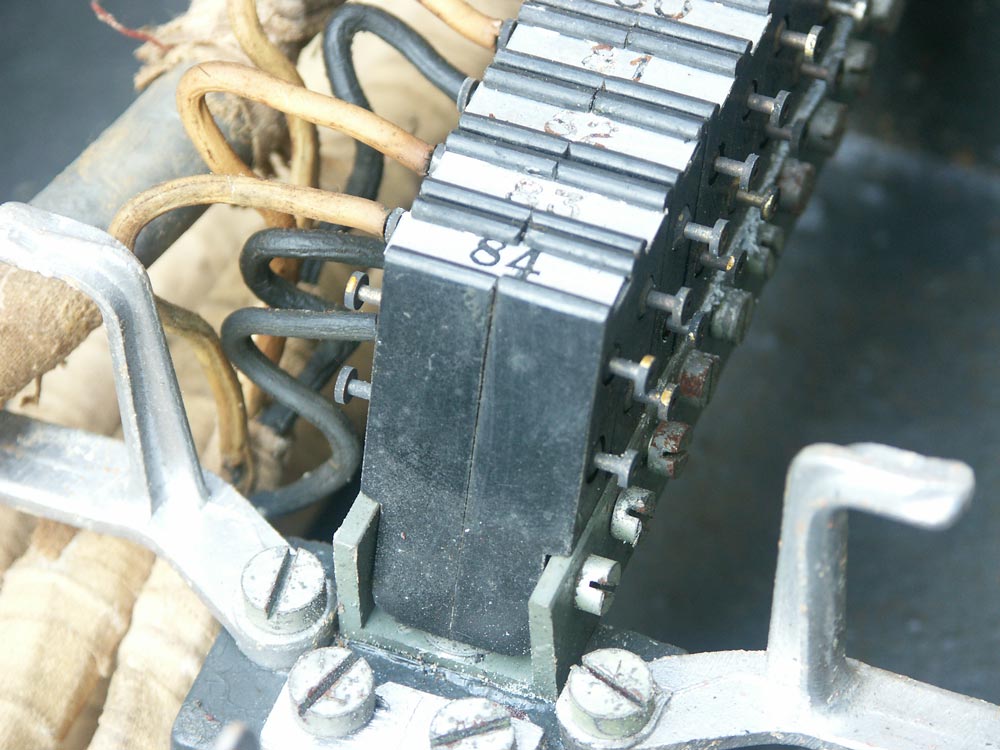

Reglette de conjoncteurs équipant une boite de coupure L'établissement des connexions entre les différents circuits, autrement appelé brassage des circuits, était fait en utilisant un câble spécifique méplat à deux conducteurs. Ce câble dénommé Câble à deux conducteurs pour connexion comportait deux conducteurs en cuivre rouge de diamètre 1 mm isolés au caoutchouc formant une paire regroupés par une gaine de couleur. La couleur utilisée dépendait de l'affectation du circuit concerné (Infanterie, artillerie, commandement, repérage...)

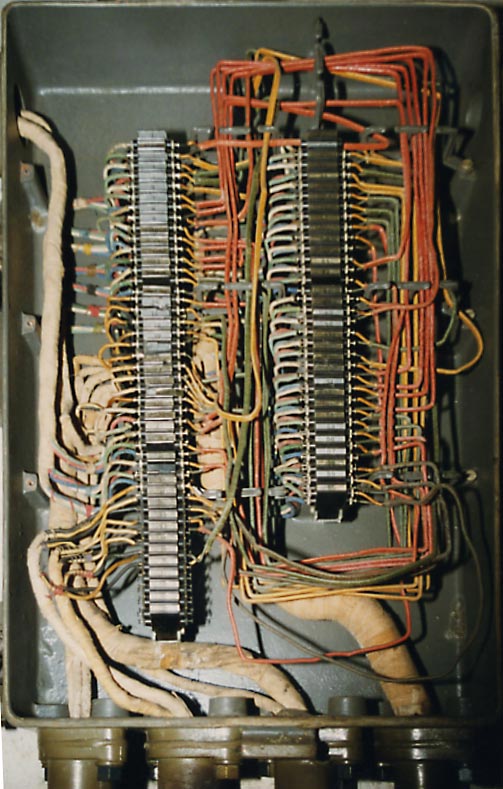

Intérieur d'une boite de coupure type 2 bis
L'humidité omniprésente dans la plupart des locaux souterrains posait un problème majeur en matière de conservation des matériels et un réel danger pour les câbles utilisés pour la constitution du réseau.
Les câbles utilisés pour la constitution du réseau téléphonique de la fortification Maginot sont des câbles au plomb isolés au papier et ces câbles présentent l'inconvénient majeur de se comporter comme du buvard en présence d'eau ou d'humidité. Une fois l'humidité au cœur du câble, une réaction électrolytique naturelle entrainait rapidement des défauts d'isolement entre paires ou entre la terre et les paires, rendant le câble touché irrémédiablement inutilisable.
De manière à éviter toute interaction entre l'humidité ou l'eau et les câbles papier, ceux-ci étaient terminés par une courte longueur de câble isolée au caoutchouc insensible à l'humidité et dont les paires allaient s'épanouir dans les boites de coupures ou autres équipements téléphoniques. Le raccordement entre le câble papier et la terminaison au caoutchouc se faisait grâce à un manchon de plomb soudé sur les gaines des deux câbles protégeant l'épissure réalisée. Ce manchon était généralement lui-même protégé mécaniquement par une boite en fonte moulée.

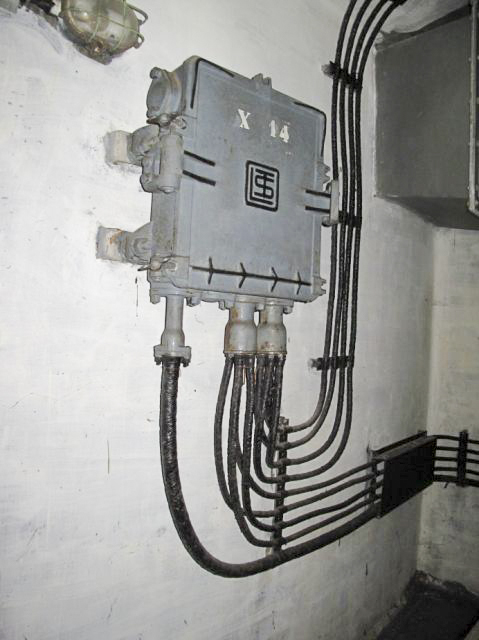

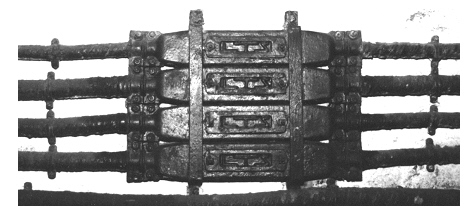

Manchons entre câbles au papier et câbles au caoutchouc

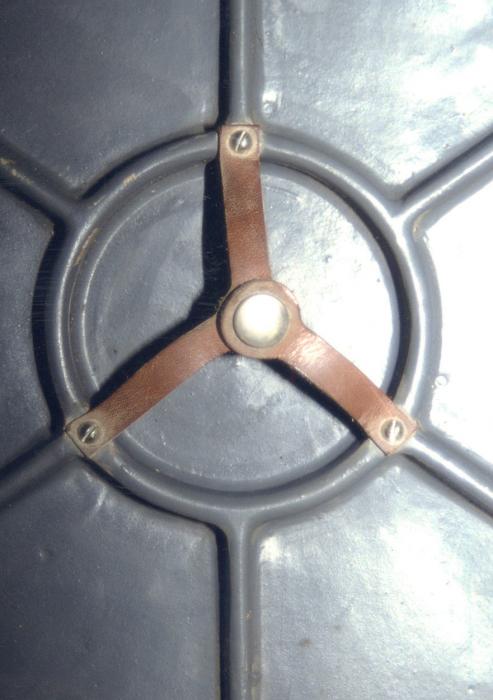

La porte de certaines boites de coupure est dotée d'un logement spécifique destiné à une cartouche Actigel Il existe huit modèles différents de boites de coupure, variant en dimensions et en nombre de circuits. Ces huit modèles permettent de couvrir tous les besoins.

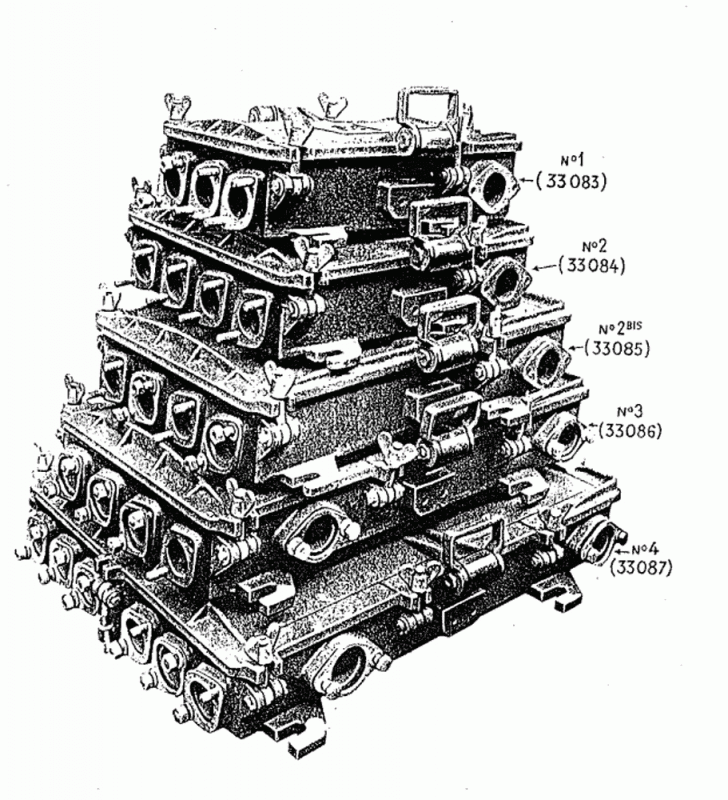

Différents types de boites de coupure TM 32

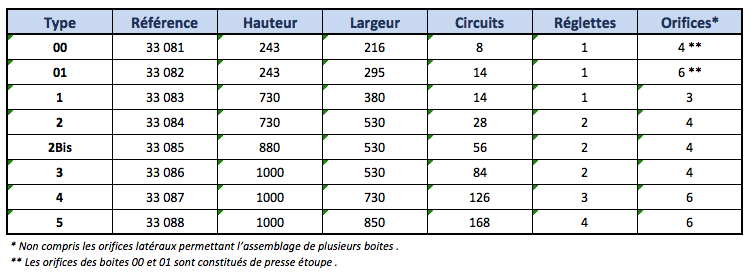

Tableau des différents types de boites de coupure existants
Les entrées des câbles dans les boites de coupure se faisaient en utilisant des tubulures adaptées au type de câble utilisé. Ces tubulures se montaient sur les orifices inférieurs ou latéraux des boites de coupure en lieu et place des couvercles boulonnés obturant ces orifices lorsqu'ils n'étaient pas utilisés, un joint en caoutchouc assurant l'étanchéité dans les deux cas.
Il existait quatre modèles de tubulures d'entrée de câble :
Tubulure simple pour câble à 19 quartes (38 paires)
Tubulure simple pour câble à 7 quartes (14 paires), 3 quartes (6 paires), trois paires ou une paire (le presse-étoupe et l'étoupe changent)
Tubulure double pour câble quelconque (sauf câble à 19 quartes)
Tubulure quadruple pour quatre câbles à une paire
L'étanchéité au niveau du câble était assuré par une bague en caoutchouc dont le diamètre variait en fonction du type de câble placée entre le corps de la tubulure et la gaine en plomb du câble. Cette bague était comprimée par une rondelle servant de presse-étoupe serrée par deux vis. L'étanchéité était encore renforcée par de la paraffine coulée dans la tubulure.

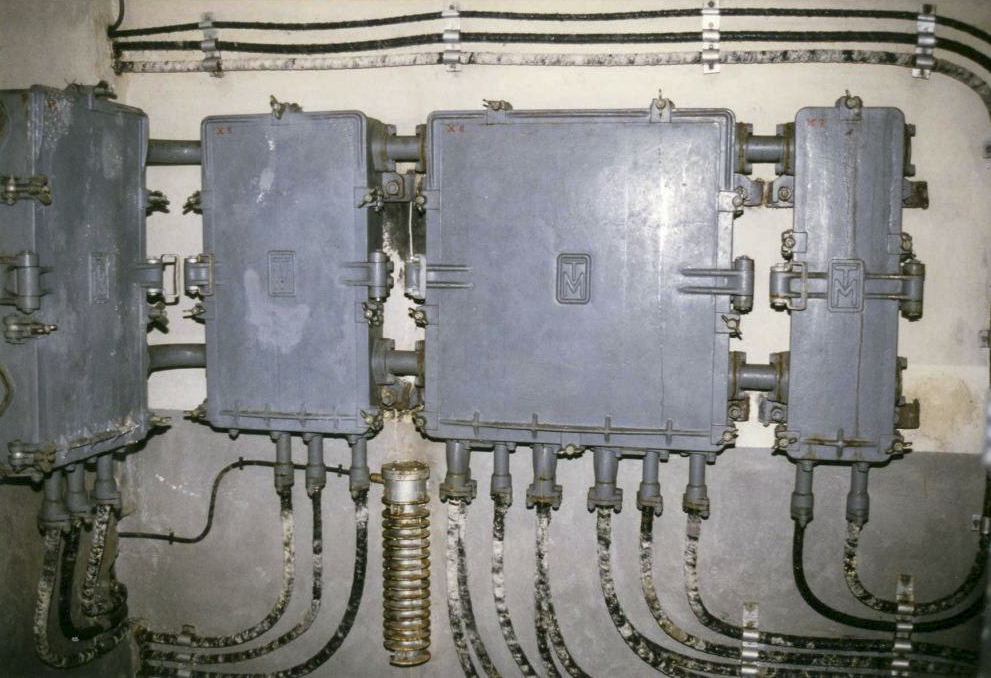

Lorsque plusieurs boites doivent être assemblées pour constituer un répartiteur téléphonique (2), ces boites sont reliées par des tubes de communication d'un diamètre intérieur de 52 mm permettant le passage des Câble à deux conducteurs pour connexion permettant de brasser les circuits entre les boites.
Ces tubes peuvent être soit rectilignes, soit en forme de quart de tore dans le cas de boites situées sur des murs à angle droit. Ils sont dotés de brides à leurs extrémités et se montent comme les tubulures d'entrée de câble sur les orifices latéraux des boites de coupure, un joint en caoutchouc assurant l'étanchéité.

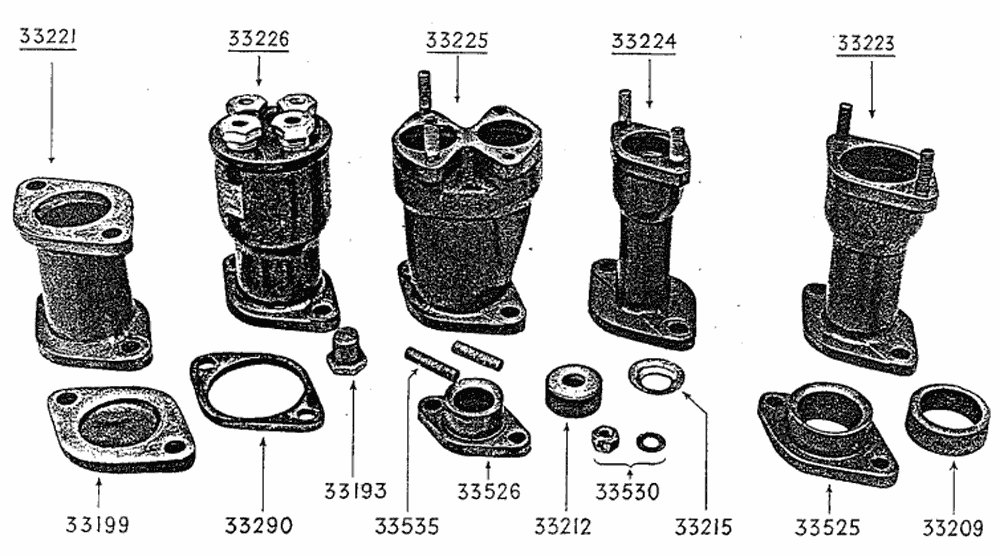

Accessoires disponibles pour l'équipement des boites de coupure TM 32
Ouvrage de l'Agaisen - Répartiteur principal Pascal LAMBERT
