Groupe électrogène à moteur SULZER 4 KD 22

(4KD22)






Ces groupes électrogènes sont basés sur le moteur diesel quatre temps type 4 KD 22 fabriqué par la société SULZER auquel est accouplé un alternateur fabriqués par les Ateliers d'Orléans .

Ces moteurs sont constitués d'un assemblage de quatre ensembles piston-chemise.

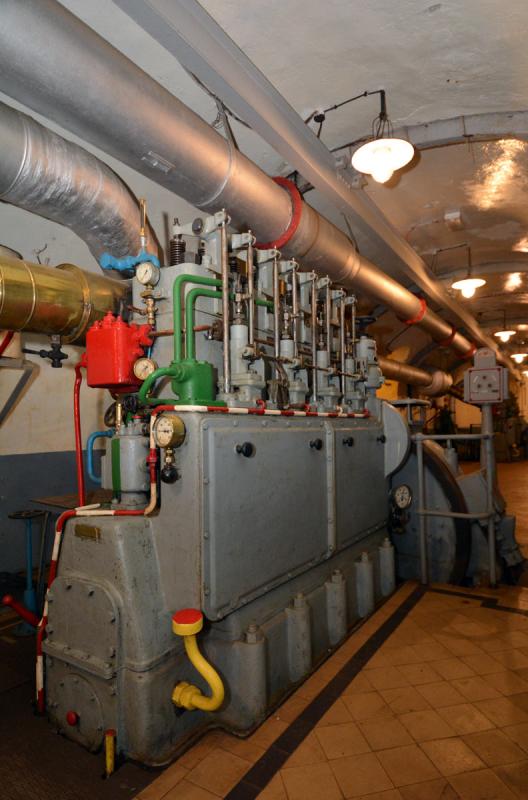

Ouvrage d'artillerie de Schoenenbourg usine électrique de l'ouvrage de Schoenenbourg
Groupe électrogène à moteur SULZER 4 KD 22




Caractéristiques

Moteur

  • Marque : SULZER

  • Type : 4 KD 22

  • Composition: 4 cylindres de 40 CV de puissance unitaire

  • Alésage: 220 mm

  • Course: 320 mm

  • Cylindrée: 4 694 cm3

  • Puissance : 160 CV (soit 118 KW)

  • Vitesse angulaire : 600 t/mn

  • Consommation horaire : 35 litres


Alternateur

  • Marque: Atelier d'Orléans

  • Type: AT 70

  • Tension 440 Volts triphasé

  • Intensité : 216 Ampères

  • Cos mini : 0,70

  • Puissance apparente maximale :165 KVA

  • Puissance réelle 115 KW à cos mini

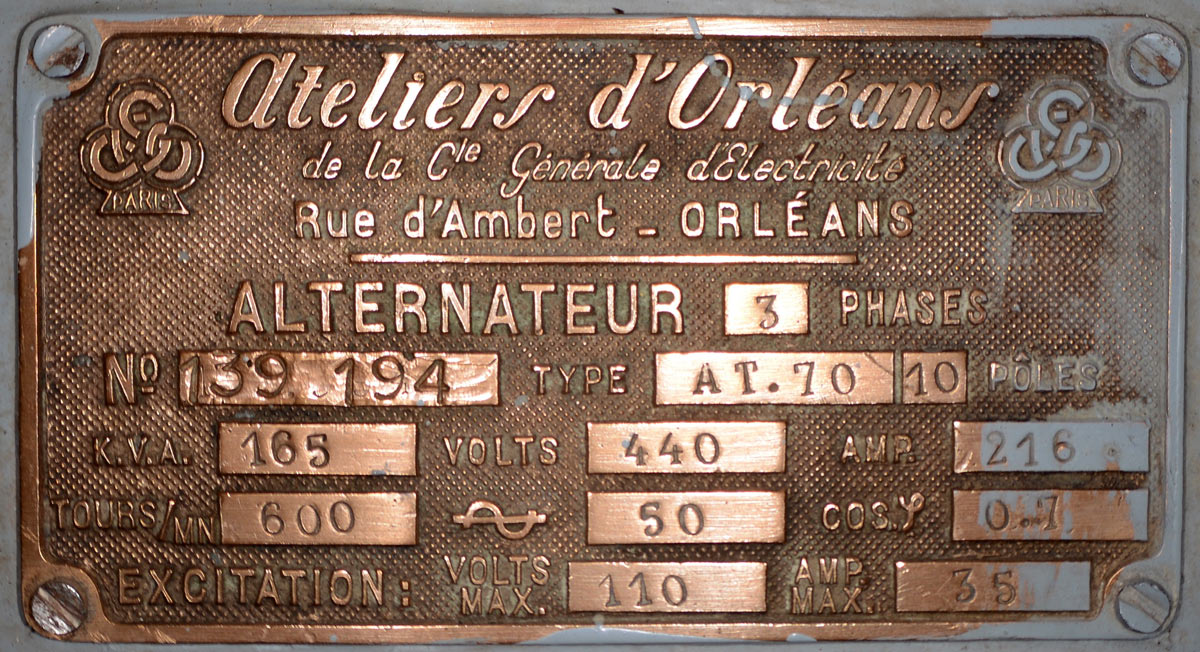

Alternateur Atelier d'Orléans AT 70 Ouvrage d'artillerie de Schoenenbourg
Plaque de l'un des alternateurs




Déploiement

Ces groupes électrogènes ont été utilisés pour l'équipement des usines électriques des ouvrages du Secteur Fortifié de Haguenau listés ci-dessous. Les numéros de série de ces moteurs sont en fait composés de ceux des cylindres les constituant.
Les dotations ci-dessous sont celles des installations faites à l'origine.

Nombre de ces moteurs ayant été soit démontés soit rendus inutilisables par l'occupant allemand, ils seront remplacés après guerre par des moteurs et les numéros de série


Ne sont listés ci-dessous que les ouvrages équipés de moteurs Sulzer 4 KD 22. Pour la liste des ouvrages dotés de moteurs Sulzer 6 DD 22, consultez cette page .


Ouvrage d'artillerie de SCHOENENBOURG :

Quatre groupes électrogènes à moteur Sulzer numérotés comme suit :


  • 19865 - 19868

  • 19869 - 19872

  • 19873 - 19876

  • 19877 - 19880


Ouvrage d'artillerie du FOUR à CHAUX

Quatre groupes électrogènes à moteur Sulzer numérotés comme suit :


  • 19881 - 19884

  • 19885 - 19888

  • 19889 - 19892

  • 19893 - 19896


Ouvrage d'artillerie du HOCHWALD-Est :

Quatre groupes électrogènes à moteur Sulzer numérotés comme suit :


  • 19817 - 19820

  • 19821 - 19824

  • 19825 - 19828

  • 19829 - 19832



Ouvrage d'artillerie du SCHIESSECK :

Quatre groupes électrogènes à moteur Sulzer. Deux de ces groupes sont d'origine, les deux autres proviennent de l'ouvrage du FOUR à CHAUX et ont été réinstallés après guerre






Rédaction

Pascal LAMBERT


Sources :

Jean Louis Burtscher, les moteurs du SFH
Jean-Marc Birsinger, compléments et corrections
