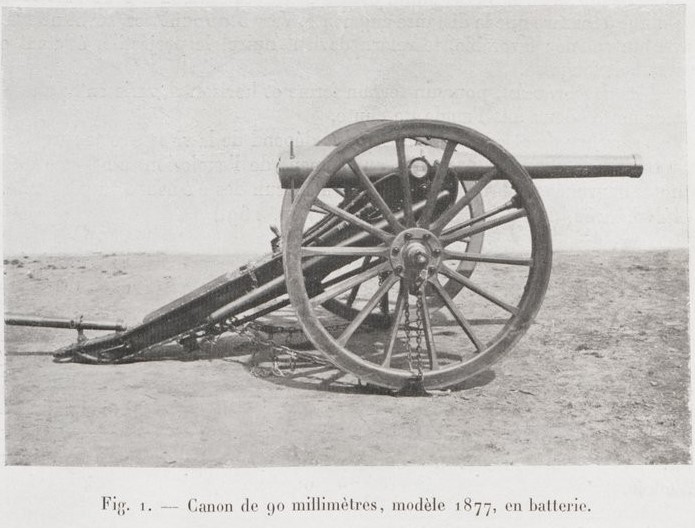

Canon de 90 mm Modèle 1877 De Bange

Adopté par l'Armée Française en 1877 comme canon réglementaire des divisions d'artillerie de campagne Française, jusqu'à la mise en service du 75 mm Mle 1897.

Canon de 90 mle 1877 de Bange

Type : Canon de campagne
Calibre : 90 mm
Nombre de rayures : 28 pas progressif de 1,50 à 7 degrés à droite
Longueur totale du canon : 2,28 m (25,3 calibres)
Longueur de la partie rayée : 1,64 m (18,22 calibres)
Poids du tube avec culasse : 530 kg
Cadence de tir : 2 coups / minute
Pointage en hauteur : - 6 à + 25 degrés
Pointage en direction : Sans organe de pointage
Poids en position de tir : 1255 kg
Poids à tracter : Affût de campagne et avant train de 2020 kg
Transport : 1 voiture tracté par 6 chevaux
Temps pour la mise en batterie : 2 minutes minimum.

Obus à balles Mle 1883 (160 balles)

Vitesse initiale : 480m/s
Masse : 8,685 kg
Portée : 6 800 m

Obus explosif allongé en acier Mle 1888

Vitesse initiale : 490 m/s
Masse : 8,45 kg
Portée : 7 000 m

Obus explosif en acier Mle 1915 type B

Vitesse initiale : 509 m/s
Masse : 8,35 kg
Portée : 8 500 m

Obus explosif en fonte aciérée Mle 1914

Vitesse initiale : 509 m/s
Masse : 8,3 kg
Portée : 8 500 m

Obus ordinaire en fonte Mle 1877 mod 1914

Vitesse initiale : 432 m/s
Masse : 7,93 kg
Portée : 5 600 m

Nord-Est

170° RAP (SF de Colmar et SF Jura): 4 pièces
