KOENIGSBRUCK Sud
( Casemate d'infanterie - Simple )
Secteur Fortifié
SFH - SF Haguenau
Sous Secteur
Soufflenheim
Quartier
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
1931
Commune
KAUFFENHEIM (67480)
Lieu-dit / Parcelle
Coordonnées
48.861632 - 8.012952
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Plan type
Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.
Casemate CORF de flanquement Mle 1929 |
Pour plus d'informations et de détails sur l'instruction décrivant ce plan-type se rapporter à la fiche wiki suivante:GénéralitésPlus d'informations ... |
Notes et informations

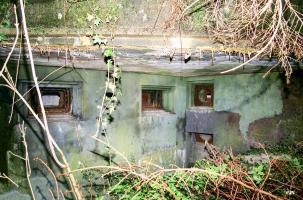

ARMEMENT, Infanterie
- 1 créneau AC37 JM
- 1 créneau JM
- 1 cloche GFM.
- 1 créneau JM
- 1 cloche GFM.
CONSTRUCTION, Cout
Coût :
Casemate Sud :
- construction et acquisitions : 535.400 francs
- 1 cloche petit modèle : 101.000 francs
- créneaux et portes blindées : 13.600 francs
Total : 650.000 francs.
Casemate Nord :
- construction et acquisitions : 435.400 francs
- 1 cloche petit modèle : 101.000 francs
- créneaux et portes blindées 13.600 francs
Total : 550.000 francs.
Total pour les deux casemates : 1. 200. 000 francs
Source(s) :
Plans d’implantation des casemates de mitrailleuses à construire entre la casemate du CHEMIN DE FER (ou de ROUNTZENHEIM) et l’ouvrage de HATTEN.
Casemate Sud :
- construction et acquisitions : 535.400 francs
- 1 cloche petit modèle : 101.000 francs
- créneaux et portes blindées : 13.600 francs
Total : 650.000 francs.
Casemate Nord :
- construction et acquisitions : 435.400 francs
- 1 cloche petit modèle : 101.000 francs
- créneaux et portes blindées 13.600 francs
Total : 550.000 francs.
Total pour les deux casemates : 1. 200. 000 francs
Source(s) :
Plans d’implantation des casemates de mitrailleuses à construire entre la casemate du CHEMIN DE FER (ou de ROUNTZENHEIM) et l’ouvrage de HATTEN.

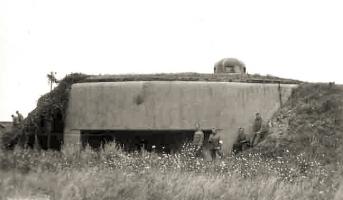

CONSTRUCTION, Description
En raison de la présence d’une nappe d’eau à faible profondeur, la casemate Sud est à un seul étage. Afin de parer aux inconvénients résultant de la suppression du sous-sol, l’épaisseur du radier a été porté à 1 mètre , de plus, les murs exposés au coups directs sont prolongés au dessous du radier de 0,50m s’ils sont protégés par un massif de rocaille et de 1m dans le cas contraire. Les créneaux de tir sont, dans cette casemate à 1m au dessus du pied du talus.
La casemate Nord est du type normal à 2 étages. Les créneaux sont à 1m au dessus du terrain naturel.
L’évacuation des eaux se fait pour la casemate Sud par un égout de 30m de longueur environ et pour la casemate Nord par puits perdu.
Un excédant total de déblai de 1.800m3 nécessitera un dépôt dans le bois environnant
Source(s) :
Plans d’implantation des casemates de mitrailleuses à construire entre la casemate du CHEMIN DE FER (ou de ROUNTZENHEIM) et l’ouvrage de HATTEN.
La casemate Nord est du type normal à 2 étages. Les créneaux sont à 1m au dessus du terrain naturel.
L’évacuation des eaux se fait pour la casemate Sud par un égout de 30m de longueur environ et pour la casemate Nord par puits perdu.
Un excédant total de déblai de 1.800m3 nécessitera un dépôt dans le bois environnant
Source(s) :
Plans d’implantation des casemates de mitrailleuses à construire entre la casemate du CHEMIN DE FER (ou de ROUNTZENHEIM) et l’ouvrage de HATTEN.
CONSTRUCTION, Environnement
Communication avec l’arrière – Camouflage – Observations
Les communications avec l’arrière se font, pour la casemate Sud, le long du talus en direction du moulin de Koenigsbruck. Pour la casemate Nord, on gagne le même point en suivant la route encaissée de Koenigsbruck à Hatten.
Les arbres environnant forment pour les 2 casemates un camouflage naturel qui sera à améliorer par de nouvelles plantations.
L’observation est assurée par les 2 cloches cuirassées et par l’intermédiaire de l’observatoire de l’ouvrage de KOENIGSBRUCK avec lequel les 2 casemates seront reliées téléphoniquement.
Source(s) :
Plans d’implantation des casemates de mitrailleuses à construire entre la casemate du CHEMIN DE FER (ou de ROUNTZENHEIM) et l’ouvrage de HATTEN.
Les communications avec l’arrière se font, pour la casemate Sud, le long du talus en direction du moulin de Koenigsbruck. Pour la casemate Nord, on gagne le même point en suivant la route encaissée de Koenigsbruck à Hatten.
Les arbres environnant forment pour les 2 casemates un camouflage naturel qui sera à améliorer par de nouvelles plantations.
L’observation est assurée par les 2 cloches cuirassées et par l’intermédiaire de l’observatoire de l’ouvrage de KOENIGSBRUCK avec lequel les 2 casemates seront reliées téléphoniquement.
Source(s) :
Plans d’implantation des casemates de mitrailleuses à construire entre la casemate du CHEMIN DE FER (ou de ROUNTZENHEIM) et l’ouvrage de HATTEN.
CONSTRUCTION, Mission, ou Fonction de l'objet
Mission :
Pour la casemate Sud : barrage de feux dans la direction de l’ouvrage de Koenigsbruck dans la plaine qui s’étend au sud de la Sauer.
Pour la casemate nord : barrage de feux dans la forêt le long de la route de Koenigsbruck à Hatten.
La casemate sud croise ses feux avec ceux de la casemate de mitrailleuse nord de l’ouvrage de Koenigsbruck, la casemate de mitrailleuse Nord de l’ouvrage de Koenigsbruck, la casemate Nord avec ceux de la casemate Sud du couple n°1 du bois de Rittershoffen.
Source(s) :
Plans d’implantation des casemates de mitrailleuses à construire entre la casemate du chemin de fer (ou de Rountzenheim) et l’ouvrage de Hatten.
Pour la casemate Sud : barrage de feux dans la direction de l’ouvrage de Koenigsbruck dans la plaine qui s’étend au sud de la Sauer.
Pour la casemate nord : barrage de feux dans la forêt le long de la route de Koenigsbruck à Hatten.
La casemate sud croise ses feux avec ceux de la casemate de mitrailleuse nord de l’ouvrage de Koenigsbruck, la casemate de mitrailleuse Nord de l’ouvrage de Koenigsbruck, la casemate Nord avec ceux de la casemate Sud du couple n°1 du bois de Rittershoffen.
Source(s) :
Plans d’implantation des casemates de mitrailleuses à construire entre la casemate du chemin de fer (ou de Rountzenheim) et l’ouvrage de Hatten.
Justification de l’implantation – Champs de tir
La casemate sud est encastrée dans un talus au dessus duquel sa cloche émerge d’environ 1 mètre. La direction arrière de son champ de tir de 50gr passe à 15gr à l’ouest du pied de la falaise sur laquelle se trouvera l’ouvrage de KOENIGSBRUCK. En avant de cette falaise le tir est particulièrement bien rasant.
La casemate Nord à été placée de manière que sa cloche puisse battre la lisière sud du bois de Rittershoffen, à l’est de la casemate. Son axe de tir est dirigé suivant la portion de la route à battre. Pour permettre le tir dans cette direction, le terrain boisé au nord-est de la route d’Hatten sera dénudé aux environs du carrefour et arasé au niveau de la route sur une superficie d’environ 4 ares.
La cloche de la casemate Nord peut battre les dessus de la casemate Sud , la cloche de ce dernier organe bat le terrain en avant de la casemate Nord.
Source(s) :
Plans d’implantation des casemates de mitrailleuses à construire entre la casemate du CHEMIN DE FER (ou de ROUNTZENHEIM) et l’ouvrage de HATTEN.
La casemate sud est encastrée dans un talus au dessus duquel sa cloche émerge d’environ 1 mètre. La direction arrière de son champ de tir de 50gr passe à 15gr à l’ouest du pied de la falaise sur laquelle se trouvera l’ouvrage de KOENIGSBRUCK. En avant de cette falaise le tir est particulièrement bien rasant.
La casemate Nord à été placée de manière que sa cloche puisse battre la lisière sud du bois de Rittershoffen, à l’est de la casemate. Son axe de tir est dirigé suivant la portion de la route à battre. Pour permettre le tir dans cette direction, le terrain boisé au nord-est de la route d’Hatten sera dénudé aux environs du carrefour et arasé au niveau de la route sur une superficie d’environ 4 ares.
La cloche de la casemate Nord peut battre les dessus de la casemate Sud , la cloche de ce dernier organe bat le terrain en avant de la casemate Nord.
Source(s) :
Plans d’implantation des casemates de mitrailleuses à construire entre la casemate du CHEMIN DE FER (ou de ROUNTZENHEIM) et l’ouvrage de HATTEN.
DENOMINATION, Indicatifs et n° d'abonné
Le numéro d'abonné téléphonique au réseau militaire de la casemate de KOENIGSBRUCK Sud est: Ca 902.
Son central dessert les abonnés de la casemate Nord.
Son central dessert les abonnés de la casemate Nord.
EQUIPEMENT, Transmissions
La casemate est dotée d'un carter étanche pour central TM32 à 8 directions. ce central dessert également les abonnés de la casemate Nord.
Câbles d'arrivée : 6p + 3p venant de CC J5.
Câble 3 paires vers casemate Nord.
Câbles d'arrivée : 6p + 3p venant de CC J5.
Câble 3 paires vers casemate Nord.

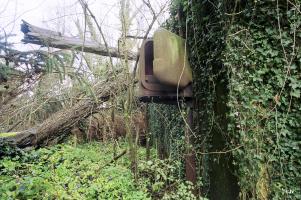

ETAT ACTUEL , Etat - utilisation actuelle
Équipements partiellement existants.
2019 - Fossé diamant comblé par des gravats. Terrain privé - fermé (grille posée sur l'entrée).
