HEIDENBUCKEL
( Abri )
L'ouvrage est ouvert au public
Secteur Fortifié
SFH - SF Haguenau
Sous Secteur
Soufflenheim
Quartier
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
1932
Commune
LEUTENHEIM (67480)
Lieu-dit / Parcelle
Heidenberg
Coordonnées
48.837522 - 7.998356
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet

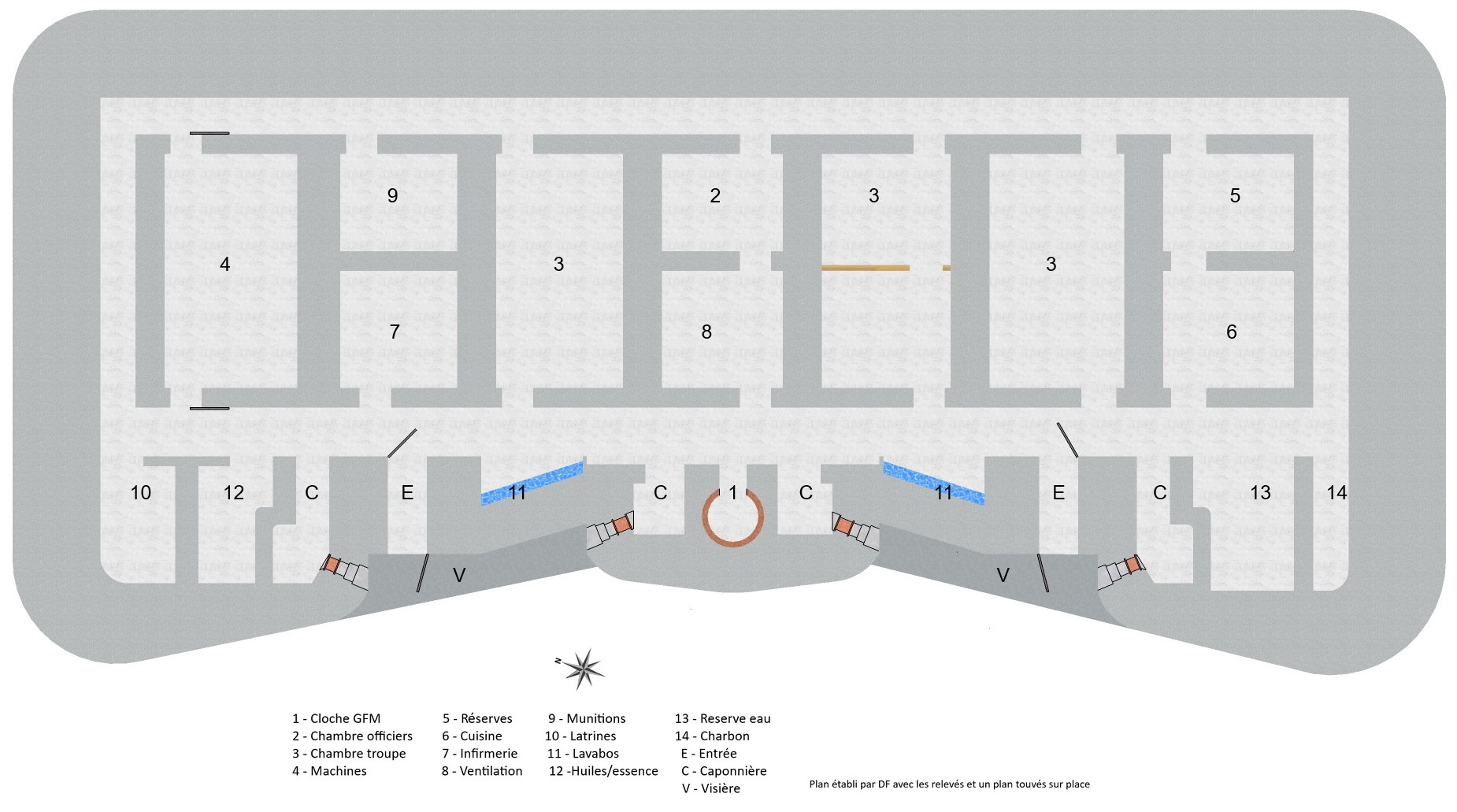

Plan sommaire
Notes et informations
ARMEMENT, Infanterie
L'abri comporte pour sa défense rapprochée :
- 4 embrasures pour FM sans supports aménagés avec évacuation des douilles dans des fosses

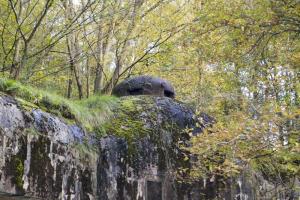

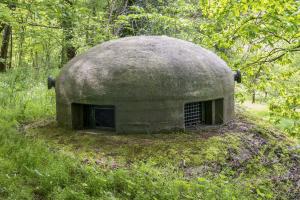

- 1 cloche GFM type A à 5 créneaux
- 4 embrasures pour FM sans supports aménagés avec évacuation des douilles dans des fosses
- 1 cloche GFM type A à 5 créneaux
CONSTRUCTION, Description
Abri de surface CORF pour une section et PC de compagnie mesurant 37 m de long sur 17 m de large.
Son plan particulier est unique et ne se retrouve sur aucun autre abri de surface CORF de la Ligne Maginot.

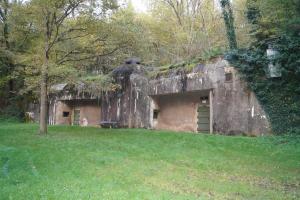

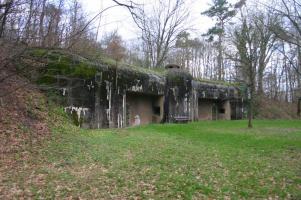

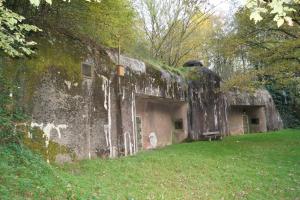

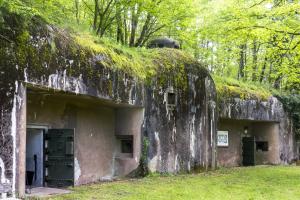

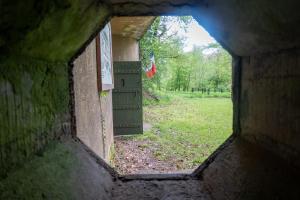

La façade au tracé pseudo bastionné, dépourvue de fossé diamant, comporte une avancée centrale portant l'unique cloche GFM et deux créneaux FM flanquant la façade. Cette disposition spéciale rappelle quelque peu les caponnières de gorge des anciennes fortifications.
Composition :

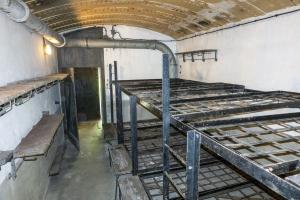

- trois chambrées pour la troupe de 16 couchettes
- une alvéole cloisonnée pour une chambre sous-officiers et une chambre-bureau pour officier
- un local téléphone
- une chambre officier
- un local infirmerie
- une cuisine
- un local réserve vivre-cellier
- un local usine électrique (groupes électrogènes)
- un local combustible
- un local hydraulique
- un local ventilation
Son plan particulier est unique et ne se retrouve sur aucun autre abri de surface CORF de la Ligne Maginot.
La façade au tracé pseudo bastionné, dépourvue de fossé diamant, comporte une avancée centrale portant l'unique cloche GFM et deux créneaux FM flanquant la façade. Cette disposition spéciale rappelle quelque peu les caponnières de gorge des anciennes fortifications.
Composition :
- trois chambrées pour la troupe de 16 couchettes
- une alvéole cloisonnée pour une chambre sous-officiers et une chambre-bureau pour officier
- un local téléphone
- une chambre officier
- un local infirmerie
- une cuisine
- un local réserve vivre-cellier
- un local usine électrique (groupes électrogènes)
- un local combustible
- un local hydraulique
- un local ventilation
CONSTRUCTION, Environnement
L'abri du HEIDENBUCKEL a été construit au pied de la pente ouest de la butte du Heidenbuckel (également appelée Heidenberg ou Hexenberg), un habitat fortifié de la fin de l'âge de bronze final.
L'angle nord-ouest de la butte, situé à une cinquantaine de mètres sur le flanc gauche de l'abri, comporte un important ensemble de retranchements médiévaux enserrant une petite motte bien conservée.
Cette motte féodale (cote 134) qui domine de 5 m le sommet environnant de la butte a été intégrée aux défenses périphériques de l'abri. La fouille d'un probable poste de tir de campagne est toujours bien visible à son sommet. On retrouve également la trace de deux aménagements et d'un boyau d'accès sur le rempart enserrant la motte, ainsi que deux petits postes nettement visibles sur le flanc droit de l'abri.
L'angle nord-ouest de la butte, situé à une cinquantaine de mètres sur le flanc gauche de l'abri, comporte un important ensemble de retranchements médiévaux enserrant une petite motte bien conservée.
Cette motte féodale (cote 134) qui domine de 5 m le sommet environnant de la butte a été intégrée aux défenses périphériques de l'abri. La fouille d'un probable poste de tir de campagne est toujours bien visible à son sommet. On retrouve également la trace de deux aménagements et d'un boyau d'accès sur le rempart enserrant la motte, ainsi que deux petits postes nettement visibles sur le flanc droit de l'abri.
DENOMINATION, Indicatifs et n° d'abonné
L'abri du HEIDENBUCKEL était l'abonné AB 916 au réseau téléphonique de la fortification Maginot.
Source(s) :
Archives Fédérales Suisses - Berne
Source(s) :
Archives Fédérales Suisses - Berne
L'abri abritait un PC de sous-quartier, abonné 4 au central de l'abri.
Source(s) :
Dossier d'ouvrage
Source(s) :
Dossier d'ouvrage
EFFECTIF, Commandement et/ou unité
La garnison de sûreté était de 2 fusiliers et 1 sapeur-électromécanicien. En cas de guerre, 2 sapeurs électromécaniciens y étaient affectés. La capacité de logement est de 52 hommes.
Source(s) :
Ried-Nord, 1939-40 combats sur la Ligne Maginot, p.139
Source(s) :
Ried-Nord, 1939-40 combats sur la Ligne Maginot, p.139
EQUIPEMENT, Electrique
L'usine électrique était dotée de deux groupes électrogènes SUPDI de 13 ch à démarrage par air comprimé.
Source(s) :
Jean-Bernard Wahl "La Ligne Maginot en Alsace, 200 km de béton et d'acier" p.194
Source(s) :
Jean-Bernard Wahl "La Ligne Maginot en Alsace, 200 km de béton et d'acier" p.194
EQUIPEMENT, Hydraulique
L'alimentation en eau de l'abri est assurée par un puits de faible profondeur équipé d'une pompe électrique.
Le stockage est assuré par un réservoir principal de 4.000 L et un second réservoir surélevé (château d'eau) de 1.800 L.
Le stockage est assuré par un réservoir principal de 4.000 L et un second réservoir surélevé (château d'eau) de 1.800 L.
EQUIPEMENT, Mobilier et second œuvre

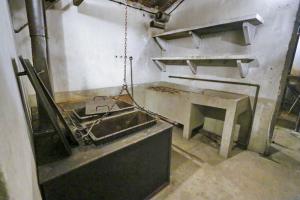

La cuisine est équipée d'une cuisinière à charbon à 3 marmites permettant de nourrir 180 rationnaires, surmontée d'un monorail et d'un palan pour la manutention des marmites.
Au mur des étagères en béton sont prévues pour les ustensiles de cuisine. Un évier à 2 bacs et un plan de travail accolé complètent l'équipement fixe.
Un local annexe abrite la réserve de vivres et le cellier. Il est équipé d'une armoire à vivres, d'étagères maçonnées et d'un support maçonné pour un tonneau de vin.

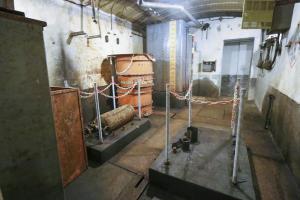

En face de la cuisine, un local abrite la chaudière à charbon et le réservoir de stockage de l'eau potable.

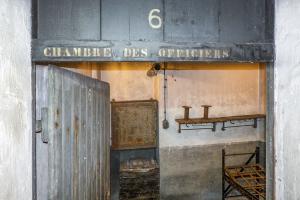

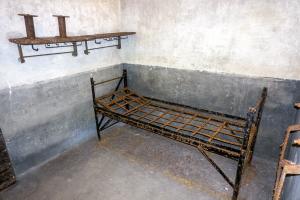

La chambre-bureau officier est équipée d'une couchette repliable et d'un tableau d'affichage.
Le local du central téléphonique est doté du central mural, d'une couchette et de l'armoire pour le stockage des matériels téléphoniques.
Au mur des étagères en béton sont prévues pour les ustensiles de cuisine. Un évier à 2 bacs et un plan de travail accolé complètent l'équipement fixe.
Un local annexe abrite la réserve de vivres et le cellier. Il est équipé d'une armoire à vivres, d'étagères maçonnées et d'un support maçonné pour un tonneau de vin.
En face de la cuisine, un local abrite la chaudière à charbon et le réservoir de stockage de l'eau potable.
La chambre-bureau officier est équipée d'une couchette repliable et d'un tableau d'affichage.
Le local du central téléphonique est doté du central mural, d'une couchette et de l'armoire pour le stockage des matériels téléphoniques.
EQUIPEMENT, Sanitaire

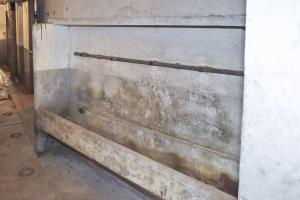

- deux lavabos à 5 robinets dans le couloir avant
- une infirmerie (tablette carrelée, évier)
- des latrines (3 toilettes turc et un urinoir mural sur fosse de récupération)
- une infirmerie (tablette carrelée, évier)
- des latrines (3 toilettes turc et un urinoir mural sur fosse de récupération)
EQUIPEMENT, Transmissions
L'abri était équipé d'un central téléphonique constitué d'un carter mural étanche équipé d'un standard TM 32 à 8 directions.
Ce central était relié directement à la casemate du HEIDENBUCKEL et à l'abri de SOUFFLENHEIM.
Il desservait les 4 abonnés de l'abri (Cloche GFM, Bureau des secrétaires, Cdt de l'Abri et PC de sous quartier).
Il ne disposait pas d'équipement de transmissions radio (pas d'antenne sur la façade extérieure).
Ce central était relié directement à la casemate du HEIDENBUCKEL et à l'abri de SOUFFLENHEIM.
Il desservait les 4 abonnés de l'abri (Cloche GFM, Bureau des secrétaires, Cdt de l'Abri et PC de sous quartier).
Il ne disposait pas d'équipement de transmissions radio (pas d'antenne sur la façade extérieure).
EQUIPEMENT, Ventilation

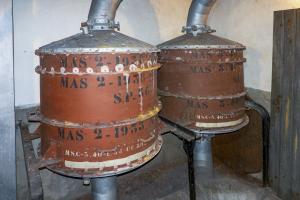

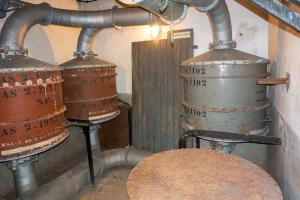

Un local pour une batterie de 3 filtres et ventilateurs électriques. Ce local comporte un aérotherme pour le réchauffage de l'air, alimenté en eau chaude par la chaudière à charbon.
ETAT ACTUEL , Etat - utilisation actuelle
2010 - L'abri est préservé grâce à l'intervention de quelques bénévoles (Membres de la FALMA) et de la Municipalité de Leutenheim.
Aucune restauration ni complément de mobilier ou équipement n'a été faite, l'abri est dans son état d'origine.
Aucune restauration ni complément de mobilier ou équipement n'a été faite, l'abri est dans son état d'origine.
Contact et infos touristiques :
Organisation ou association en charge de ce site
Association de sauvegarde de l'abri de Leutenheim
Informations pour la visite
Les horaires d'ouverture pour le public peuvent être consultées sur le site internet de la commune de Leutenheim (ci-dessus).
Informations touristiques mises à jour le 27/01/2026
Contact :
Mairie de Leutenheim
Téléphone : 03 88 86 40 39
E-mail : mairie.leutenheim@wanadoo.fr
Mairie de Leutenheim
Téléphone : 03 88 86 40 39
E-mail : mairie.leutenheim@wanadoo.fr
Informations touristiques mises à jour le 27/01/2026
