Périscope type F1

(F1)






Le périscope F1 est un périscope monoculaire de grossissement 1,1X avec un champ de 49 grades.
Ce périscope d'une longueur plus faible que le modèle F2 offrant les mêmes caractéristiques est prévu pour être utilisé dans les cloche GFM type A petit modèle

Photo ou document 133582 non trouvé


Utilisation

Le périscope se met en place dans l'orifice prévu dans la toiture de la cloche, obturé en temps normal par un bouchon étanche.
Les périscopes F ont trois positions, la première est la position d'éclipse ou il n'émerge pas de la cloche, la seconde la position de repos, il émerge alors de la cloche mais n'est pas utilisé et la troisième la position d'observation dans laquelle il est utilisé.


Photo ou document 133583 non trouvé


Caractéristiques

  • Grossissement 1,1

  • Champ 49 gr

  • Anneau oculaire 3,5 mm

  • Distance d'anneau 13 mm

  • Amplitude du pointage en direction 400 gr

  • Hauteur périscopique 625 mm

  • Hauteur totale replié 440 mm

  • Diamètre fourreau 52 mm

  • Poids 3,2 kg

  • Poids de la caisse étanche 14 kg



Accessoires

Le périscope est livré dans une caisse de transport étanche contenant un produit dessicant. Il ne comporte pas de boite d'outillage ou de rechange.

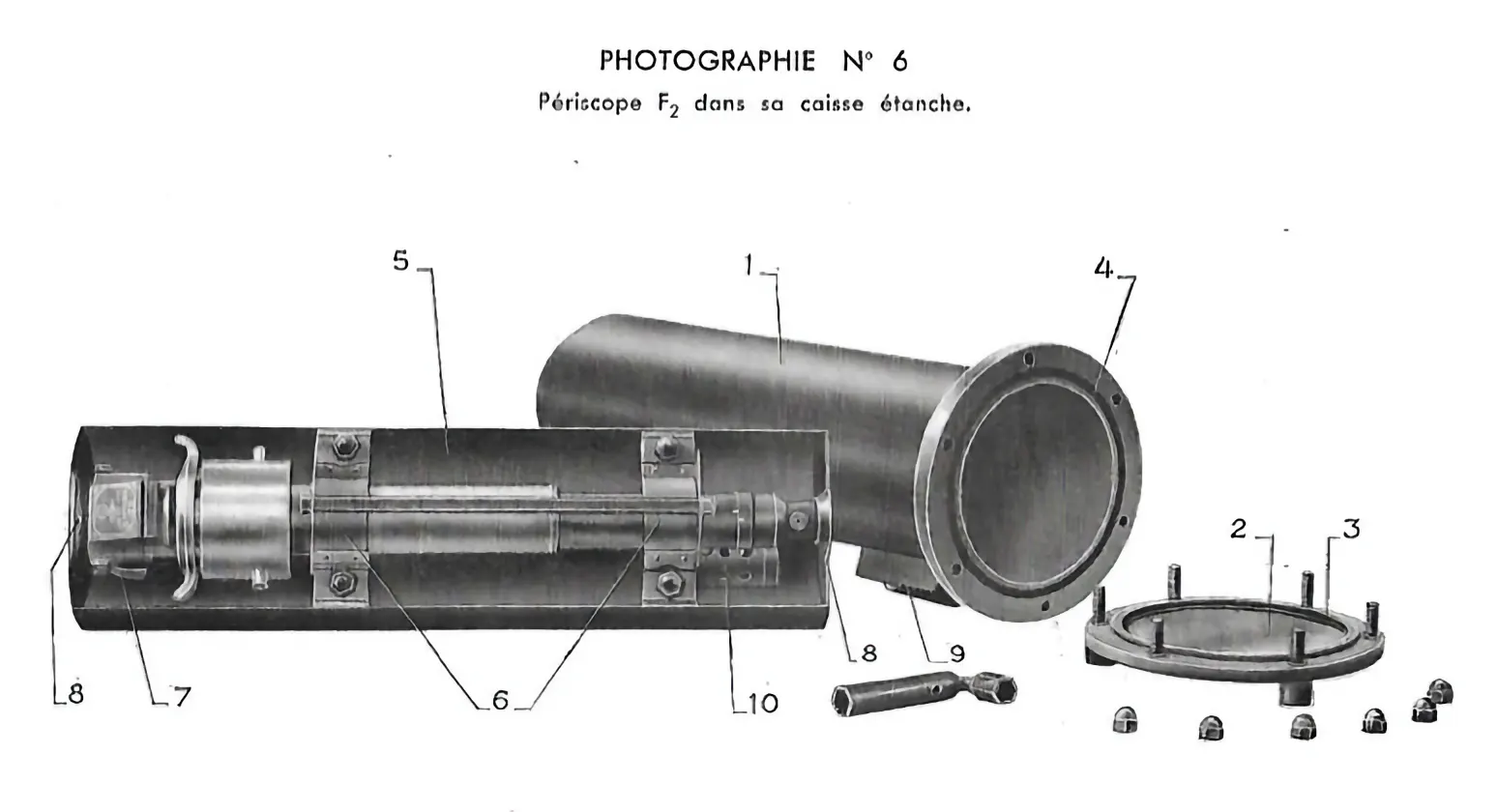

Périscope type F1 Périscope dans sa caisse étanche




Cout

Sur la base de la note 502 S du SEMG à 7° RM de 1937, le prix unitaire d'un périscope type F2 s’élevait à 1 500 francs, soit 994 euros valeur 2023



Fabrication

La fabrication de ces périscopes a été assurée par la société HUET
