Casemate d'artillerie STG Réduite Mle 1936 pour deux canons de 75 mm Mle 1897/33

Cette casemate d'artillerie réduite pour deux canons de 75 mm a été définie et décrite dans une note provisoire de la STG datée du 30 décembre 1936. Elle est destinée au flanquement d'artillerie de position dans des secteurs non protégés par des ouvrages d'artillerie prévus pas la Commission d'Organisation des Régions Fortifiées (CORF ) .

Cette note d'origine ne prévoit, hors locaux de combat, ni locaux techniques ni cloche GFM mais simplement un stockage de munitions. Elle sera suivie le 21 juillet 1937 d'une note modificative n° 1 à la note du 30 décembre 1936, approuvée le 25 aout 1937, qui se traduit pas de nombreuses améliorations. Les casemates du secteur fortifié d'Altkirch sont basées sur les préconisations de ce "Modificatif n° 1".

Cette casemate était armée de deux pièces de 75 mm Mle 1897/33 de campagne . Cette revisite en 1933 du vénérable et célébrissime 75 mm Mle 1897 de la grande guerre se distingue par un affut à fourche et un possibilité de débattement et de hausse améliorée par rapport au modèle d'origine. Cette version plus fragile qu'escomptée en raison de son affût articulé ne donna pas satisfaction aux artilleurs pour le rôle antichar envisagé (affectation aux batteries antichars divisionnaires dans l'attente du 47 AC APX modèle 1937). La production se limitera donc à une petite centaine de pièces qui seront reversées à l'artillerie de position, dans les casemates d'artillerie de complément

Pièce de 75 mle 1897 sur support pour casemate d’artillerie

La version d'origine est dépourvue totalement d'alimentation électrique, de ventilation, de locaux de vie et de couchage. Un local téléphonique très réduit et un local pour fusées sont prévus cependant.

Le modificatif n° 1 remédie à cela et introduit une alimentation électrique assurée par un groupe électrogène. Il n'est cependant pas certain que ces groupes aient été installés dans les casemates construites.

Une réservation était prévue pour la ventilation et le filtrage, mais là encore non installé. Cette ventilation était d'ailleurs réservée aux locaux techniques car l'absence de cuirassements dans la partie active interdisait toute ventilation forcée. Les réservations existaient cependant pour l'installation d'une ventilation dans les chambres de tir pour les améliorations futures. La ventilation des locaux actifs était donc naturelle avec tirage via une grille située en partie supérieure des deux portes d'entrée du matériel.

Ce type de casemate "Modificatif n° 1" pouvait loger une dizaine d'hommes, dans les deux chambres de tir. La version "non réduite" disposait d'une chambrée au sous-sol...

Un petit stockage de fusées et de matériel Z (contre les gaz) était prévu ainsi qu'un autre local pour la nourriture.

La pièce du local téléphonique est agrandie et sert de chambre au chef de casemate. Les arrivées des câbles y aboutissent.

L'équipement sanitaire était réduit au strict minimum, un WC qui n'existait pas dans la version de décembre 1936. Une réserve d'eau de 1500 l, alimentée par un puits, était prévue dans le local technique pour le refroidissement du moteur - et éventuellement la boisson - à laquelle s'ajoute un réservoir de 100 l par canon pour son refroidissement.

La casemate STG réduite Mle 36 pour deux canons de 75 mm 1897/33 selon la note d'origine n'a jamais été réalisée. Deux exemplaires d'une version "non réduite" avec sous-sol complet technique et de logement ont par contre été construits au fort de Maulde ( secteur fortifié de l'Escaut ).

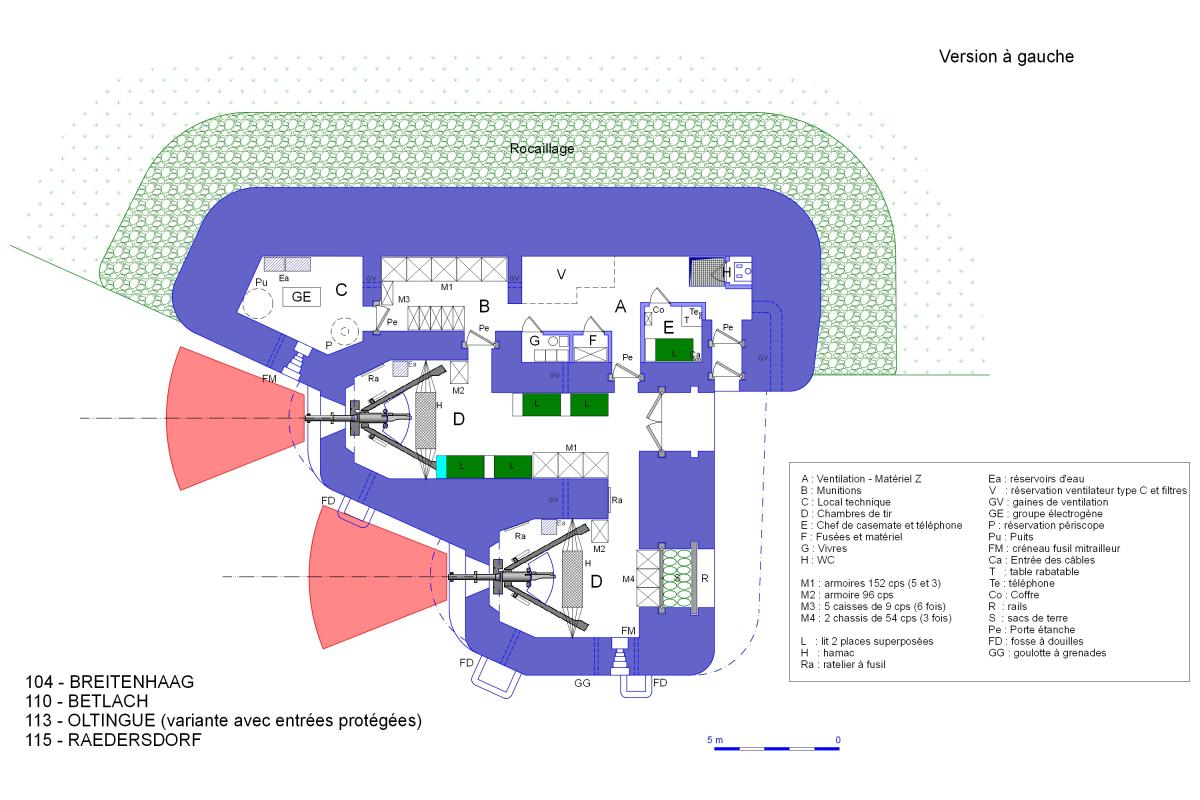

La casemate STG réduite Mle 36 pour deux canons de 75 mm 1897/33 selon le modificatif n° 1 a été installée à sept exemplaires dans le secteur défensif d'Altkirch pour renforcer et couvrir la ligne de blockhaus STG ( Section Technique du Génie ) construit en 1937-38.

Le cout estimé en 1936 par la STG est de 2 620 000 F pour la version en protection 3 avec cloche GFM et de 2 370 000 F pour la version de protection identique sans GFM.

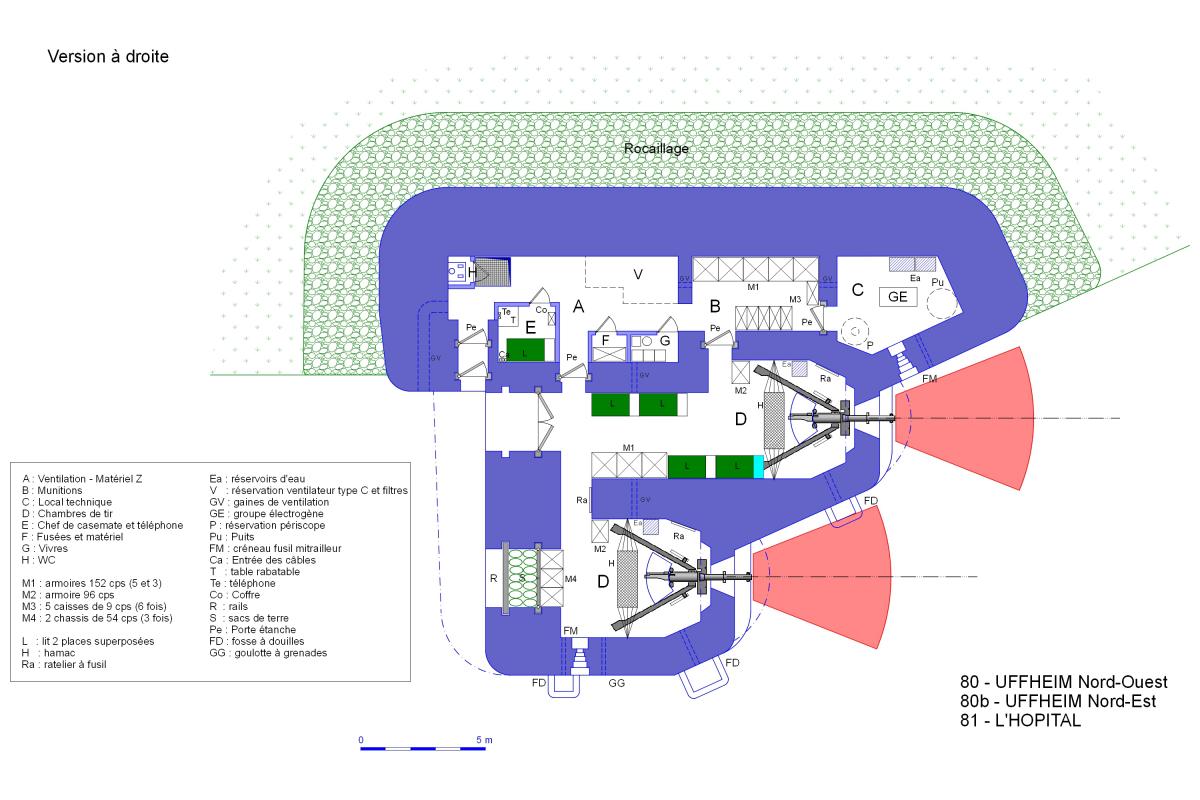

On trouve trois casemates flanquant à droite dans le nord du secteur ( Uffheim N-O , Uffheim N-E et l'Hopital) et quatre casemates flanquant à gauche dans le sud-ouest du secteur ( Breitenhaag , Bettlach , Oltingue et Raedersdorf ).

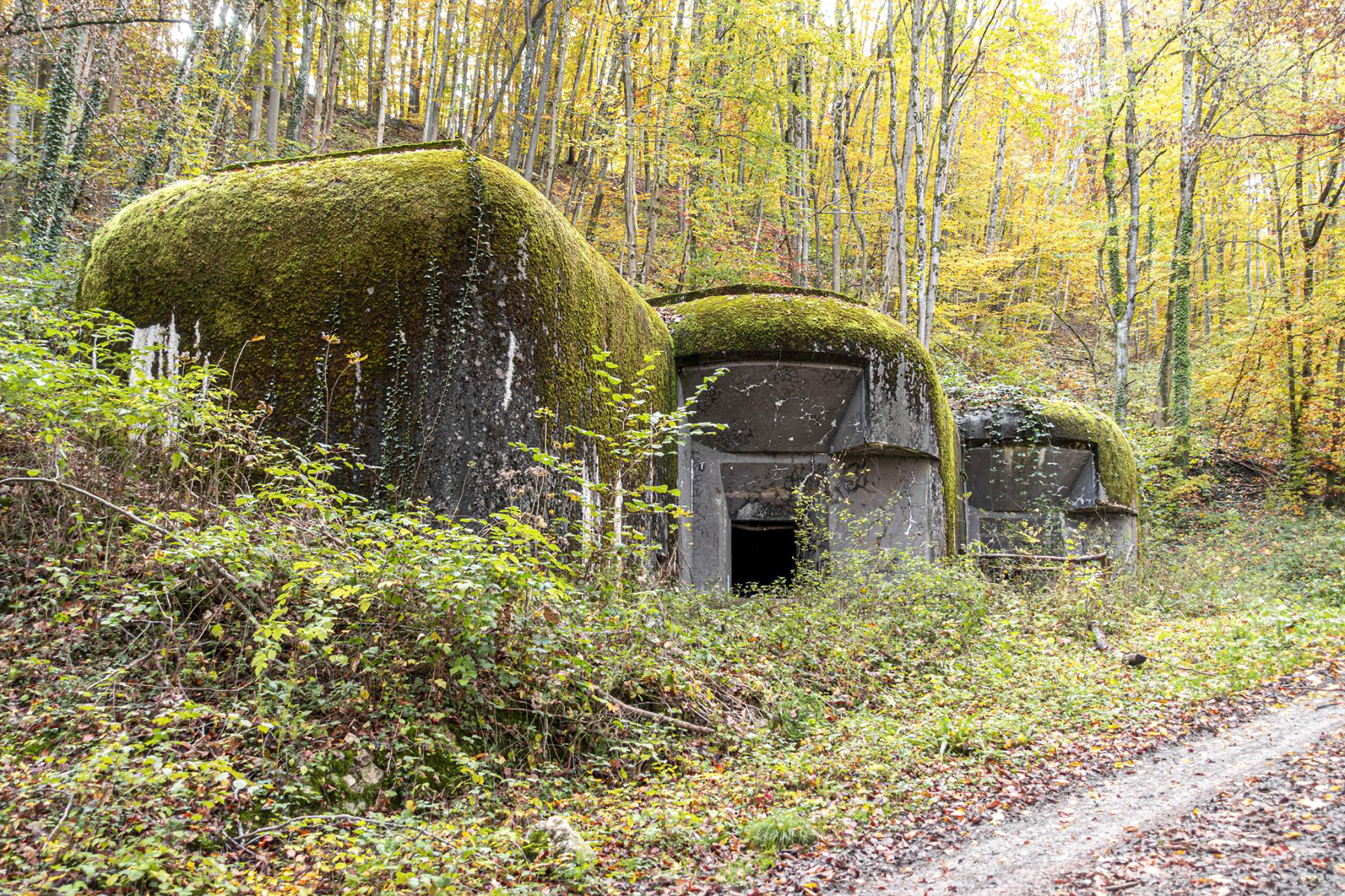

casemate d'artillerie de Oltingue

- Les casemates pour canon de 75 mm de campagne de la ligne Maginot - J. DEPRET - Fortifications & Patrimoine année 2001.
- Le secteur fortifié d'Altkirch et son artillerie sous casemate - B. PFAFF - Fortifications & Patrimoine n° 6 - avril 1998.
- Les matériels d'artillerie de l"armée française - Stéphane FERRARD
- Hommes et ouvrages de la ligne Maginot tome 2 - MARY Jean Yves, HOHNADEL Alain, SICARD Jacques
- GBM

Jean-Michel Jolas, relue et amendée par Frédéric Lisch
complément Vincent Auret
